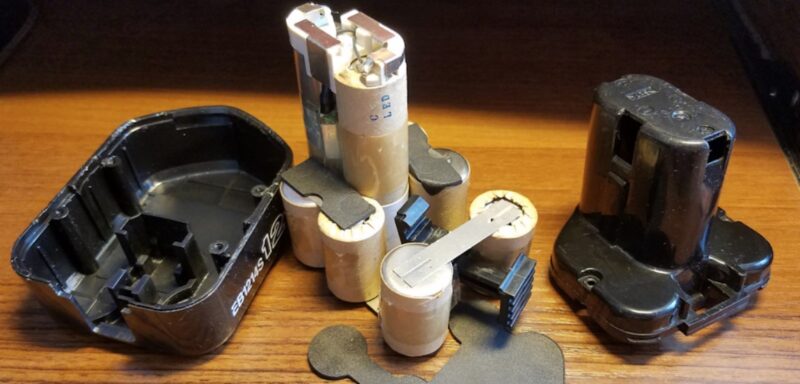

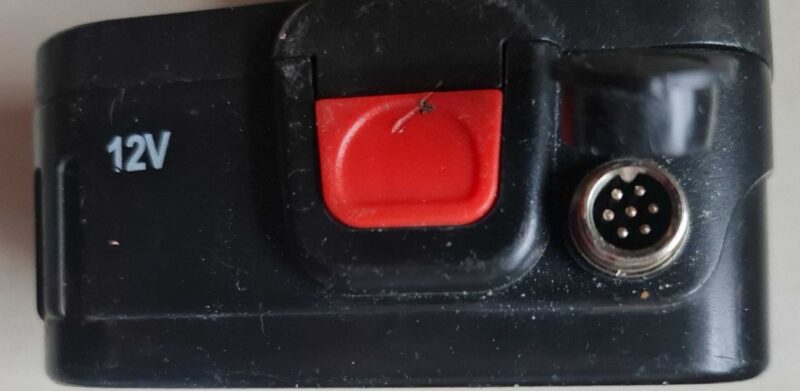

Уже более двух лет с удовольствием пользуюсь шестиканальным зарядным устройством для литиевых аккумуляторов, которое модернизировал для работы с шуруповёртом. Изначально инструмент был оснащён никель-кадмиевыми аккумуляторами, но после их полного износа решил перейти на более современные литиевые элементы питания, сохранив напряжение на уровне 12 вольт. После переделки получилось по 2 Li-Ion параллельно в 3 звена. Итого батарея 12 В на 6 А (72 Вт).
Само зарядное устройство работает отлично, и за всё время работы оно не подвело ни разу. ЗУ обеспечивает стабильную зарядку аккумуляторов, позволяя чётко поддерживать их в рабочем состоянии. Тем более удалось удачно адаптировать конструкцию батарейного отсека дрели под литиевые элементы, без лишних подпиливаний.
Индикаторы и измерительные приборы

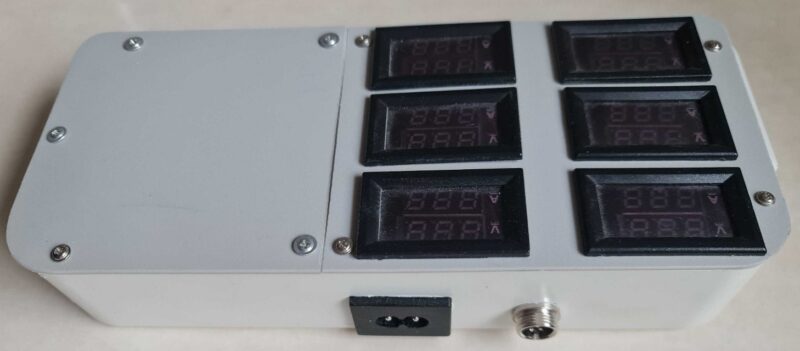

Светодиоды, встроенные в модули зарядки, решил не выводить наружу, так как предпочитаю пользоваться точными измерительными приборами. Вместо визуальных сигналов от простых LED, установил цифровые вольтметры и амперметры, которые дают более детальную и наглядную информацию о состоянии каждого зарядного канала.
Это позволяет:
- Точно отслеживать напряжение на каждом аккумуляторе.
- Контролировать ток заряда в реальном времени.
- Оценивать процесс зарядки и корректировать его при необходимости.

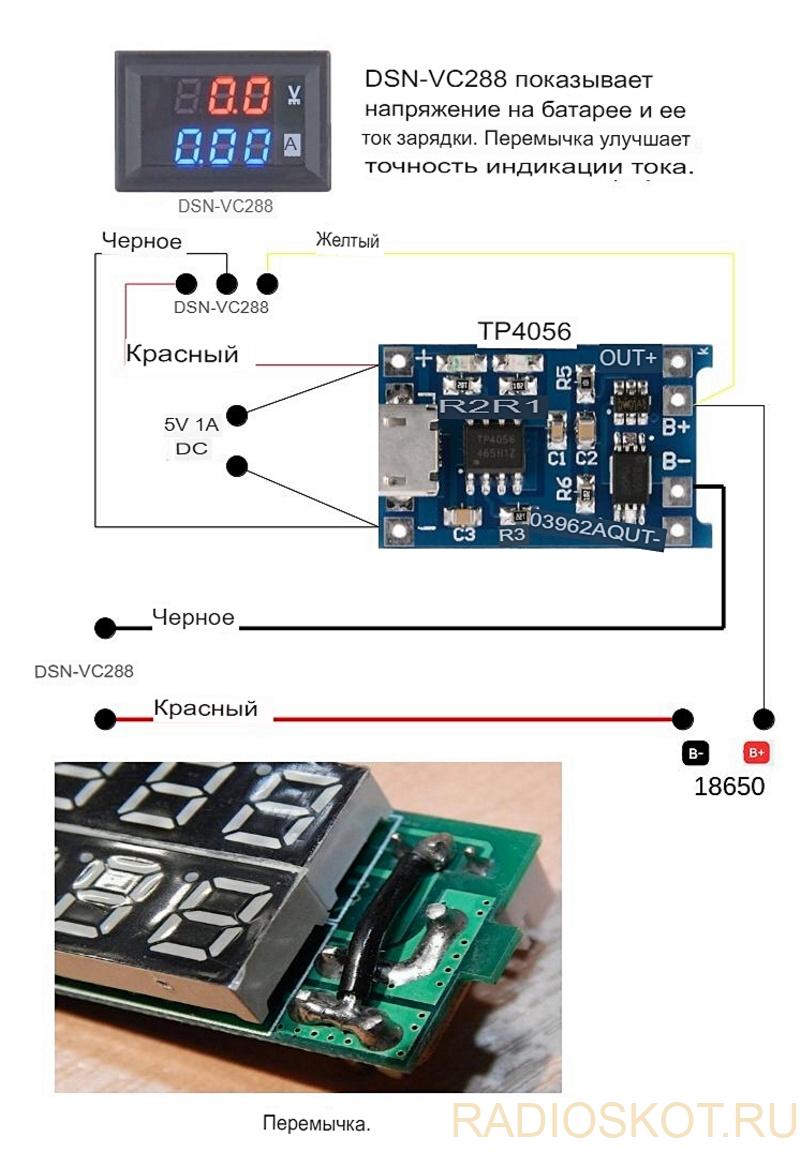

Улучшение точности амперметров
Чтобы повысить точность показаний амперметров, добавил перемычки в каждый из измерительных индикаторов. Этот небольшой, но важный элемент доработки, улучшил стабильность и надёжность измерений, сделав процесс зарядки более точным.
Что даёт замена АК в шуруповерте на литиевый
Замена никель-кадмиевых (Ni-Cd) или никель-металлогидридных (Ni-MH) аккумуляторов на литиевые (Li-Ion, Li-Pol) в электроинструменте имеет множество преимуществ. Этот апгрейд значительно улучшает производительность инструмента, продлевает его срок службы и делает использование более удобным. Рассмотрим всё подробно.
1. Увеличение ёмкости и времени работы
Литий-ионные аккумуляторы имеют более высокую энергетическую плотность по сравнению с никелевыми аналогами. Это означает, что при одинаковом размере и весе литиевые аккумуляторы обеспечивают значительно большую ёмкость.
Результаты замены:
- Продолжительная работа. Инструмент может работать дольше на одном заряде.
- Меньшая необходимость в зарядке. Особенно полезно при интенсивной работе.
2. Более стабильное напряжение
Литиевые аккумуляторы сохраняют стабильное напряжение на протяжении большей части разряда, в отличие от никелевых, где напряжение постепенно падает.
Как это влияет на шуруповерт:
- Постоянная мощность. Шуруповерт работает с одинаковой силой, пока батарея не разрядится.
- Отсутствие снижения производительности. Нет ситуации, когда инструмент «тянет хуже» при разряде батареи.
3. Значительно меньший вес
Литий-ионные батареи легче никелевых, что особенно важно для переносных инструментов.
Преимущества:
- Уменьшение усталости. Длительная работа с шуруповертом становится менее утомительной.
- Удобство в использовании. Легкий инструмент проще держать и маневрировать в труднодоступных местах.
4. Быстрая зарядка
Литиевые аккумуляторы поддерживают технологии быстрой зарядки, что позволяет сократить время простоя инструмента.
Преимущества:
- Быстрая готовность к работе.
- Удобство при необходимости срочного выполнения задачи.
5. Отсутствие эффекта памяти
В отличие от никель-кадмиевых батарей, литий-ионные не имеют «эффекта памяти», когда неправильный режим зарядки уменьшает ёмкость аккумулятора.
Результат:
- Нет необходимости полностью разряжать аккумулятор перед зарядкой.
- Удобство в эксплуатации, так как батарею можно заряжать в любое время.
6. Увеличенный срок службы
Литий-ионные аккумуляторы рассчитаны на большее количество циклов зарядки-разрядки, чем никелевые аналоги.
Что это даёт:
- Экономия средств. Замена батарей требуется реже.
- Надёжность. Долгое время инструмент остаётся в рабочем состоянии.
7. Удобство хранения
Литиевые аккумуляторы имеют низкий уровень саморазряда и не требуют регулярной подзарядки при длительном хранении.
Выигрыш:
- Готовность к работе после длительного простоя.
- Отсутствие необходимости в частом обслуживании.
Недостатки и меры предосторожности
Хотя литий-ионные аккумуляторы имеют множество преимуществ, есть и некоторые особенности:
- Необходимость защиты. Литиевые элементы требуют схем защиты от перезаряда, переразряда и короткого замыкания.
- Чувствительность к экстремальным температурам. Избегайте использования при слишком низких или высоких температурах.
- Стоимость. Литиевые аккумуляторы дороже, но их долгий срок службы компенсирует затраты.
Выбор литиевых АКБ для установки в шуруповерт
Для успешной замены аккумуляторов в шуруповерте на литий-ионные (Li-Ion), важно правильно выбрать элементы питания. Ошибки на этом этапе могут привести к снижению производительности, сокращению срока службы или даже к повреждению инструмента.
Основные параметры для выбора аккумуляторов
Напряжение
- Шуруповерт должен получать необходимое рабочее напряжение. Например, если инструмент рассчитан на 18 В, потребуется собрать батарею из 5 последовательно соединённых элементов (5 × 3,7 В = 18,5 В). Для 12 В подойдет 3 элемента (3 × 3,7 В = 11,1 В).
- Уточните номинальное напряжение вашего шуруповерта и подберите количество аккумуляторов соответственно.
Ёмкость
- Ёмкость (измеряется в мАч или Ач) определяет, как долго инструмент сможет работать без подзарядки.
- Обычно для шуруповертов выбирают аккумуляторы ёмкостью 2500–3500 мАч. Для профессионального использования можно использовать элементы на 4000 мАч и более.
Ток нагрузки (разрядный ток)
- Литий-ионные аккумуляторы должны выдерживать высокие токи, так как шуруповерт потребляет значительное количество энергии.
- Выбирайте элементы с максимальным током разряда от 15 до 30 А. Например, для мощных шуруповертов с повышенным крутящим моментом лучше использовать аккумуляторы с током разряда 20–30 А.
Типоразмер
- Наиболее популярный типоразмер для шуруповертов — 18650 (цилиндрические элементы размером 18 × 65 мм).
- Для компактных шуруповертов можно использовать элементы типа 21700 (21 × 70 мм), которые обладают большей ёмкостью.
Качественные характеристики аккумуляторов
Производитель
- Предпочтение стоит отдавать проверенным брендам:
- Panasonic (например, NCR18650B)
- LG (LG MJ1, LG HG2)
- Samsung (Samsung 30Q, Samsung 35E)
- Sony/Murata (VTC5A, VTC6)
- Sanyo
- Китайские безымянные элементы могут не соответствовать заявленным характеристикам.
Химический состав
- Выбирайте элементы с химическим составом LiNiMnCoO2 (NMC) или LiCoO2 (LCO), так как они обеспечивают высокую ёмкость и стабильность.
- Также можно рассмотреть LiFePO4, которые менее ёмкие, но очень долговечные и безопасные.
Схемы защиты и сборки
Схема защиты (BMS)
Литиевые аккумуляторы требуют обязательной установки платы защиты (Battery Management System). Она обеспечивает:
- Защиту от перезаряда (обычно выше 4,2 В на ячейку).
- Защиту от переразряда (обычно ниже 2,5–3 В на ячейку).
- Ограничение тока разряда и предотвращение короткого замыкания.
Выбирайте BMS с номинальным током, превышающим максимальный потребляемый ток шуруповерта (например, 20–30 А).
Конфигурация батареи
- Последовательное соединение (S): увеличивает напряжение. Например, 5S означает 5 элементов последовательно (18,5 В).
- Параллельное соединение (P): увеличивает ёмкость. Например, 2P означает две группы элементов, соединённых параллельно (вдвое больше ёмкость).
Для шуруповертов обычно используется конфигурация 5S1P или 5S2P (для ёмкости выше 4000 мАч).
Контакты и соединения
- Соединения между элементами лучше всего выполнять с помощью никелевых лент и сварочного аппарата (точечной сварки).
- Пайка возможна, но она может перегреть элементы и повредить их.
Зарядное устройство
Литий-ионные аккумуляторы требуют специальных зарядных устройств, обеспечивающих:
- Зарядку по алгоритму CC/CV (постоянный ток/постоянное напряжение).
- Ограничение напряжения до 4,2 В на ячейку.
Если вы модернизируете штатный зарядный блок шуруповерта, убедитесь, что он совместим с литиевыми батареями.
Особенности эксплуатации литиевых аккумуляторов
Температурный режим
- Литиевые аккумуляторы не любят экстремальных температур.
- Используйте их в диапазоне 0–40°C и храните при 15–25°C.
Правильное хранение
- Если батарея не используется длительное время, храните её с зарядом около 50%.
- Не оставляйте аккумуляторы полностью разряженными.
Безопасность
- Не допускайте короткого замыкания и повреждения корпуса элементов.
- Используйте качественную BMS, чтобы избежать перезаряда или переразряда.
Примеры популярных элементов для шуруповерта
| Модель | Ёмк. (мАч) | Ток разр. (А) | Особенности |
|---|---|---|---|
| Samsung 30Q | 3000 | 15 | Высокая ёмкость, универсальные. |
| LG HG2 | 3000 | 20 | Отличный баланс ёмкости и тока. |
| Sony VTC5A | 2600 | 35 | Высокий разрядный ток. |
| Panasonic NCR18650B | 3400 | 6,8 | Большая ёмкость, низкий ток. |
| LiFePO4 18650 | 1700 | 20 | Высокая долговечность и безопасность. |
В общем правильный выбор литиевых АКБ для шуруповерта улучшит его производительность, продлит срок службы и обеспечит удобство работы. Учтите номинальное напряжение, ёмкость и максимальный ток разряда. Не забывайте про установку BMS и качественную сборку батареи.
Итоги работы
Переход на литиевые аккумуляторы и использование этого зарядного устройства сделали шуруповёрт значительно более эффективным. Теперь можно заряжать аккумуляторы быстро, безопасно и с максимальным контролем за их состоянием. А опыт использования подтвердил, что правильно модернизированное оборудование способно здорово улучшить производительность и удобство работы!
