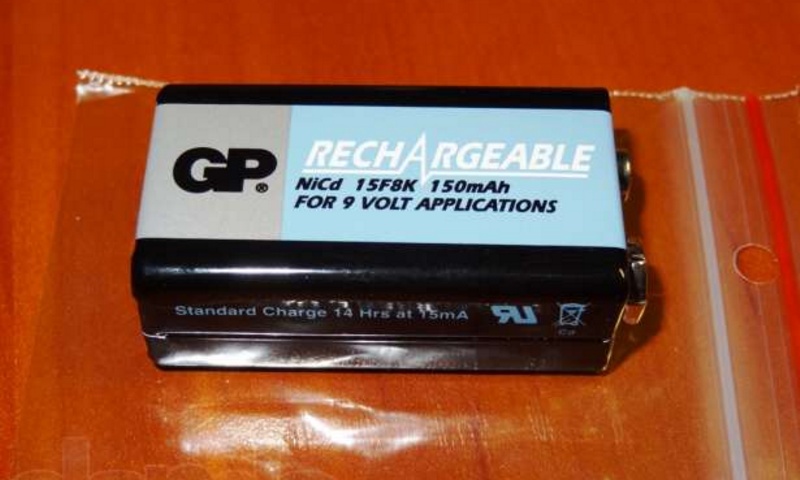

Рассмотрим устройство для зарядки маломощных аккумуляторных батарей на 9 вольт, типа 15F8K. Схема позволяет заряжать батарею постоянным током около 12 мА, а по окончании — автоматически отключается.
В ЗУ есть защита от короткого замыкания в нагрузке. Устройство представляет собой простейший источник тока, включает дополнительно индикатор опорного напряжения на светодиоде и автоматическую схему отключения тока по окончании зарядки, которая выполнена на стабилитроне VD1, компараторе напряжения на ОУ и ключе на транзисторе VT1.

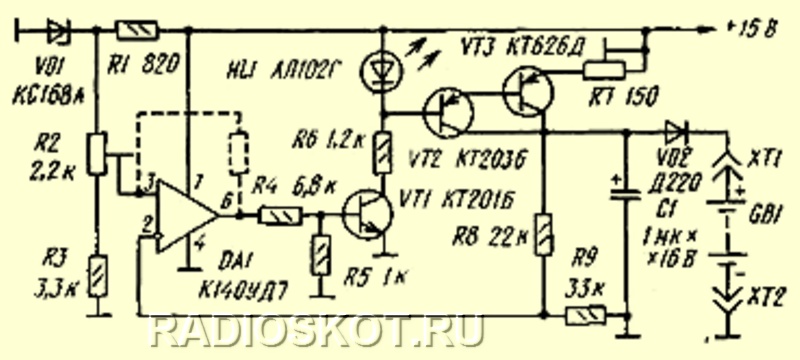

Принципиальная электрическая схема.

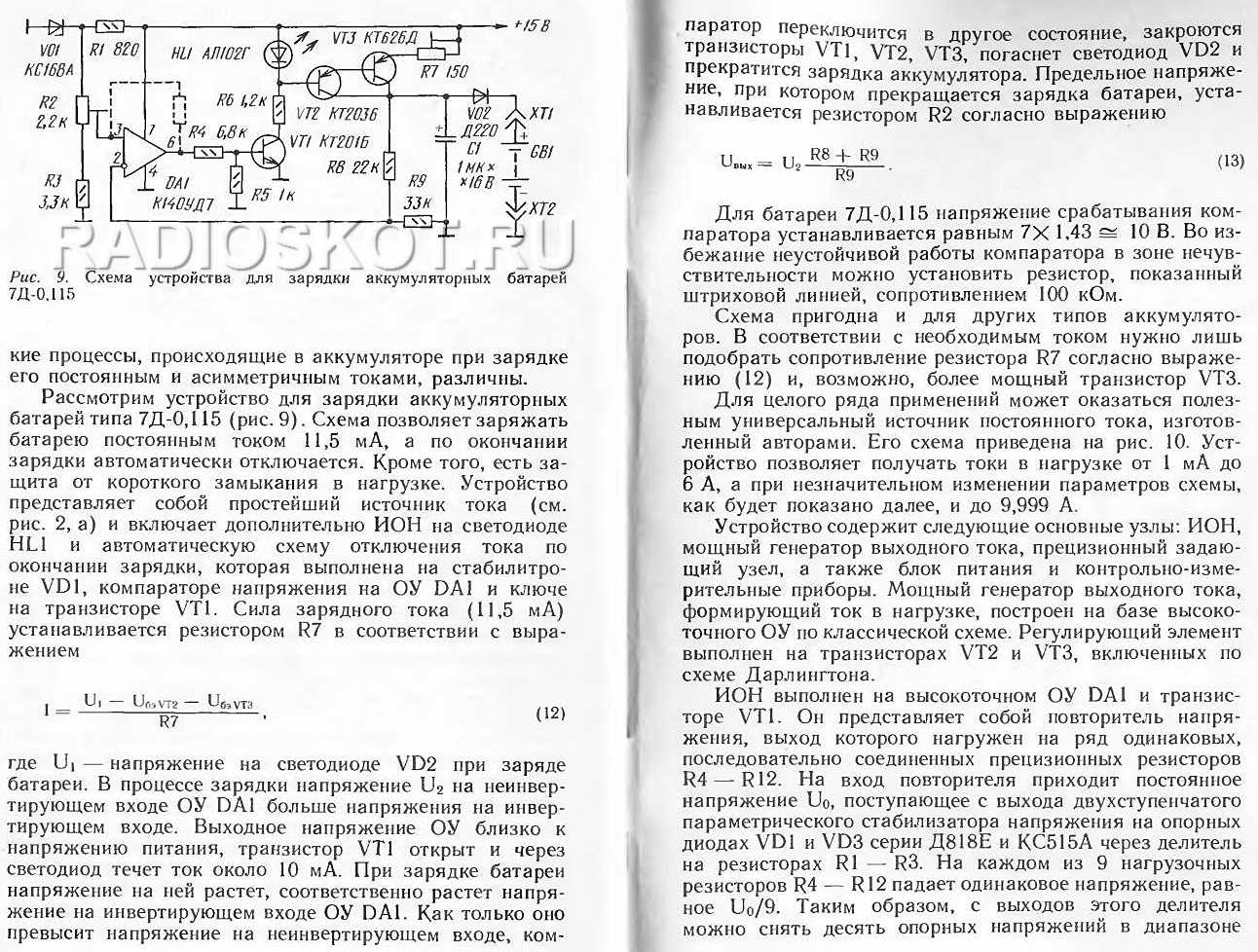

Уровень зарядного тока устанавливается резистором R7 по формуле, которую вы можете посмотреть в оригинале статьи на картинке (клик, для увеличения размера).
Принцип работы зарядного устройства
Напряжение на неинвертирующем входе микросхемы больше напряжения на инвертирующем. Выходное напряжение операционного усилителя близко к напряжению питания, транзистор VT1 открыт и через свётодиод течет ток около 10 мА. При зарядке батареи напряжение на ней растет, а значит растет и напряжение на инвертирующем входе. Как только оно превысит напряжение на неинвертирующем входе, компаратор переключится в другое состояние, закроются все транзисторы, погаснет светодиод и прекратится зарядка аккумулятора. Предельное напряжение, при котором прекращается зарядка батареи, устанавливается резистором R2. Во избежание неустойчивой работы компаратора в зоне нечувствительности можно установить резистор, показанный штриховой линией, сопротивлением 100 кОм.
Эта схема хорошо подходит не только для обычной аккумуляторной «Кроны«, но и других типов аккумуляторов. Только нужно лишь подобрать сопротивление резистора R7 и при необходимости поставить более мощный транзистор VT3.
Готовое ЗУ можно разместить в любой подходящей по размерам пластиковой коробочке. Также прекрасно подходят корпуса от нерабочих зарядок мобильных телефонов. Например одна рабочая, переделанная на повышенное напряжение, зарядка — источник напряжения 15В, а в дрогой будут элементы схемы самого ЗУ и контакты для подключения «Кроны«. Сборка и испытание устройства: sterc
