Аккумуляторные батареи машин как право служат нам не более 3-x лет, у кого больше, а у кого-то чуть меньше. Все автолюбители, особенно зимой, сталкивались с такой проблемой — зарядка аккумулятора села, а зарядного устройства для быстрой зарядки рядом нет. Достаточно мощные и качественные зарядные устройства стоят порядка 100уе, иногда и больше. Моя задача — ознакомить вас с работой такиx устройств и представить вашему вниманию простейшее зарядное устройство, который сможет повторить практически любой, кто отличает плюс от минуса:)
Итак, не смотря на простую конструкцию, данное зарядное устройство будет верой и правдой служить вам долгое время. Поскольку эта статья для начинающих радиолюбителей, было решено отказаться от сложных контролеров и микросхем, чтобы облегчить нашу задачу. Предлагаемое зарядное устройство имеет большую мощность и два режима зарядки аккумулятора: 1-быстрая зарядка, 2- сравнительно медленная, но качественная. Нужен всего лишь трансформатор от черно — белого телевизора производства СССР, диодный мост от старого динама автомобиля, удобный корпус, провода, вилка, один светодиод любого цвета и выключатель с двумя положениями, выключатель рассчитан на ток 250 вольт минимум 6 ампер.

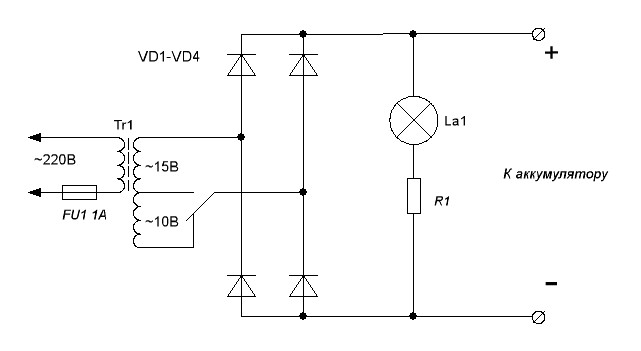

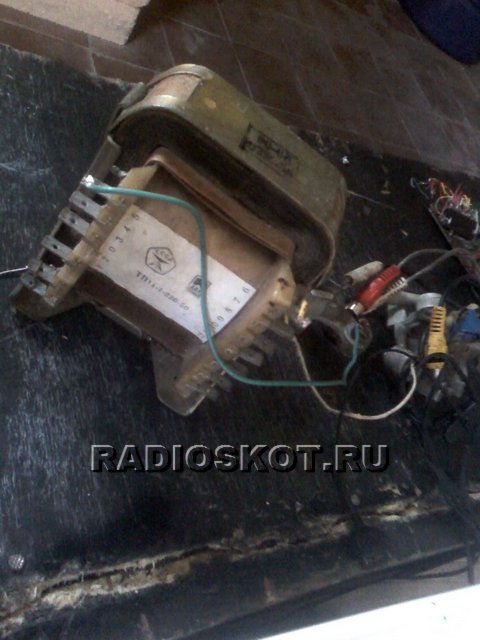

Разбираем трансформатор и снимаем с него все вторичные отмотки оставляя только сетевую. Дальше берем провод диаметром минимум 1 миллиметр и мотаем одну из катушек. Мотаем примерно 45 витков, делаем отвод, затем мотаем еще 10 витков. После намотки собираем трансформатор так, как было изначально. Берем диоды и подключаем как на схеме, если нет диодов из динама, можно использовать и другие, типа КД2010, но обязательно с радиаторами, поскольку они будут греться. Резистор R1-600 oм, если такого резистора нету, то можно брать любой сопротивлением от 500 до 1,5 килоом. Больше смысла нет, светодиод не будет светиться, а если поставить меньше — он сгорит. Выключатель тоже подключаем следуя фотографиям и схеме зарядки. Готовую зарядку для автомобильного аккумулятора вставляем в корпус.

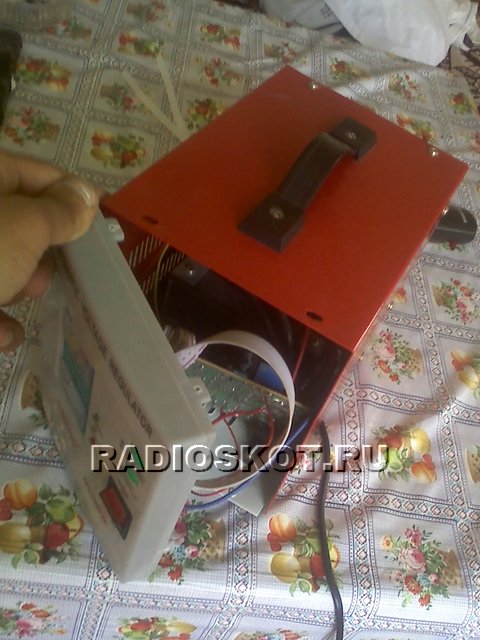

Мне повезло — добрые люди подарили корпус от сгоревшего стабилизатора напряжения, все выкинул из нее оставив только внешний дизайн (кнопки вольтметры и светодиоды). Вот наше зарядное устройство и готово. Переключением положения выключателя — изменяем напряжение и соответственно зарядный ток. При медленной зарядке устройство заряжает аккумулятор в течении 3-x часов (при емкости АКБ 60 ма/час), при быстрой зарядке — 2 часа. Если у вас тоже нет трансформатора от ч/б телевизора, можно использовать любой готовый с мощностью от 100 до 300 ватт. Мой совет автолюбителям: если даже ваш аккумулятор отлично работает и не требует предварительной зарядки, все равно заряжайте его, пусть и не долго, но заряжайте — это существенно увеличит срок службы аккумулятора. Автор статьи — АКА.
