В интернет магазинах появились в продаже недорогие и компактные платки ЗУ литиевых аккумуляторов на микросхеме TP4056, а так же отдельные микросхемы. Для тех, кому трудно что-то похожее собрать самому, но хочется иметь нечто приемлемое из ЗУ для своих аккумуляторов, данная платка будет очень кстати.
Я недавно приобрёл их несколько штук и такое зарядное встроил в свой фонарик. В фонаре была зарядка от сети и внутри него стоял гасящий конденсатор с диодным мостом и всё — с такой зарядкой аккумулятор быстро бы пришёл в негодность.
Пару месяцев испытаний подтвердили — работает микросхема просто отлично! Потому и выложил рецензию по ней. И главное, платка сразу же пригодилась, купил хороший фонарик, а там зарядка просто никакая, пожалел аккумулятор и установил новое ЗУ, влезла как влитая с минимумом переделок.

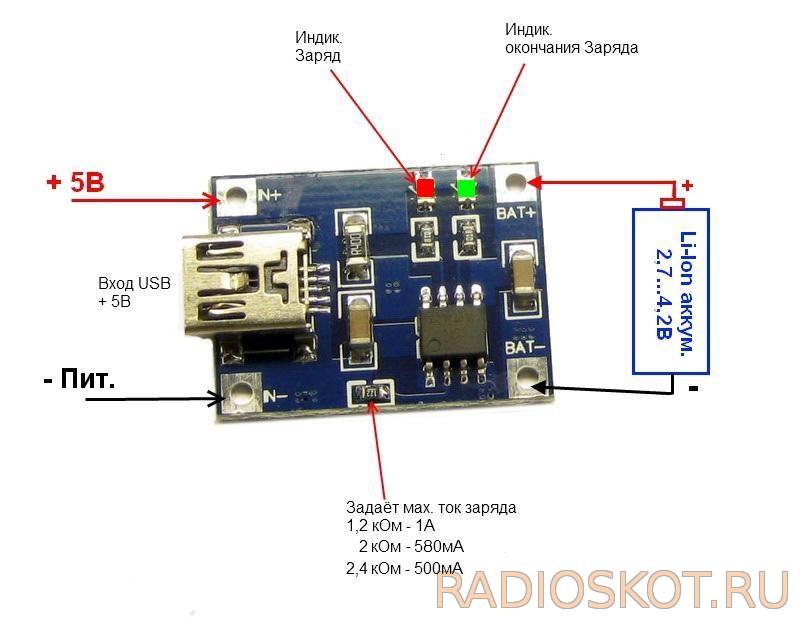

У микросхемы на донышке есть пластинка для отвода тепла, она имеет общий минус, не стоит этим пренебрегать! На печатной плате под неё предусмотрена площадка для отвода тепла. Чип TP4056 начинает незначительно греться при длительной зарядке током от 800 мА. Печатка сделана в зеркальном виде (сразу на печать), тут выложен общий вид для ознакомления с расположением деталек. На плате есть чип перемычка с нулевым сопротивлением, в зависимости от питаемого напряжения её можно заменить на диод шоттки или просто диод в smd исполнении, согласно разновидности схем.
Их себе почти десяток потом заказал, и пару микросхем отдельно — это если готовая платка куда-то не влезет, можно и самому развести, деталек минимум. У себя резистор Rprog заменил на 2,2к под зарядный ток 540 мА, пока заряжал аккумулятор нагрева не заметил никакого. На плате стоит резистор на заряд 1 А, таким током правда не заряжал, но читал рецензии, что с ним нагрев есть незначительный, для успокоения решается простой установкой маленького радиатора на микросхему.
Радует ещё то, что цена очень заманчивая, они ранее стоили намного дороже и не так были распостранены, а теперь дешевле и доступней. Соответственно, будет в интернете попадаться что-то интересное по ним, буду добавлять на форум. Пока вот ещё немного информации по данной микросхеме. С вами был Igoran.
