Какое выбрать зарядное устройство? Имеется в виду не самодельное, а готовое китайское. С одной стороны, в продаже есть немало нарозеточных адаптеров с отсеком под 4 АА или ААА элемента. А с другой — литиевые аккумуляторы всё больше и больше задействуют в гаджетах и электронных игрушках, так что нужно выбирать с прицелом на будущее. В общем после долгих размышлений остановился на универсальном программируемом ЗУ imax b6. В продаже есть оригинальные, и есть китайские копии. Чем они отличаются трудно сказать, но мой коллега купил копию и уже почти год успешно гоняет её по полной. Выбор сделан.
Особенности ЗУ imax b6
- Управляется ЗУ микропроцессором
- Отдельная балансировка каждой банки
- Совместимость с Li-ion, LiPo и LiFe батареями
- Совместимость с Ni-Cd, Pb и NiMH батареями
- Широкий диапазон тока зарядки
- Заряд/разряд до напряжения хранения аккумуляторов
- Функция ограничения по времени зараяда
- Мониторинг входного напряжения
- Хранение до 5 наборов параметров батарей в памяти
- Хранение даты ввода батареи в эксплуатацию и срока службы.
Технические характеристики
- Входное напряжение: 11~18v
- Максимальная мощность зарядки: 60W
- Диапазон тока заряда: 0.1~6.0A
- Диапазон тока разряда: 0.1~2.0A
- Ni-MH/NiCd: 1~15 банок
- Li-ion/LiPo: 1~6 банок
- Напряжение Pb батарей: 2~20v
- Габариты: 133x87x33мм
- Цена: около 1500р.

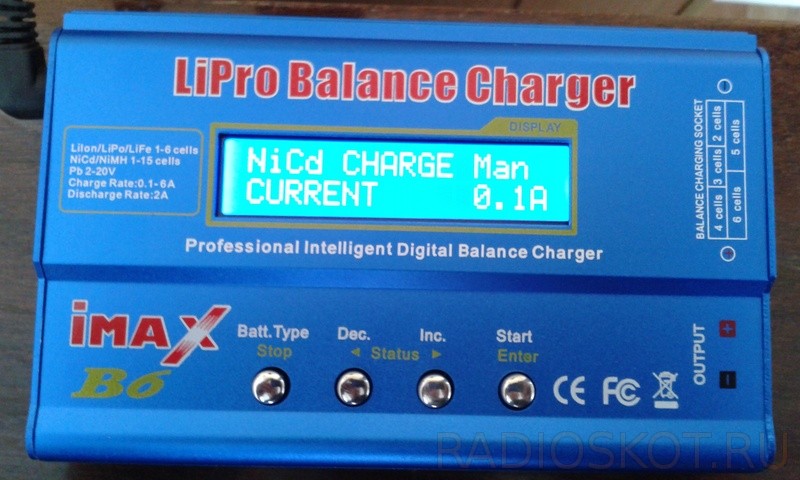

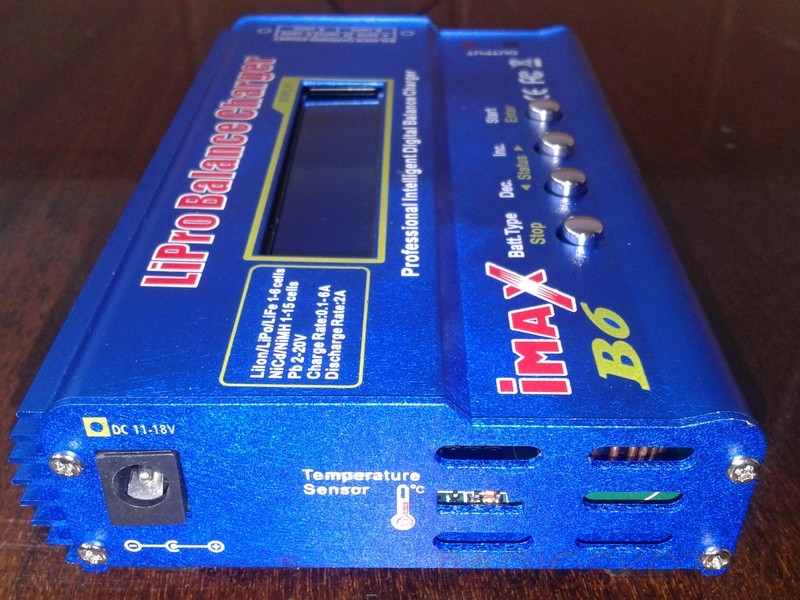

Это зарядное не подойдёт тем, кто привык всунуть — нажать, и после нескольких часов снять аккумуляторы. Во-первых к нему требуется дополнительный адаптер (сетевой блок питания) на 12-18 вольт, а во-вторых у него нет отсека подключения АКБ — только два крокодила, которыми цепляем куда требуется. Поэтому для работы с обычными 1,5 В пальчиковыми батареями нужно достать блочок — кассетницу. Но это не проблема — стоят они копейки.
Хотя в комплекте идёт ещё несколько различных шнуров с разъёмами — может когда-нибудь и понадобятся.
Инструкция по использованию

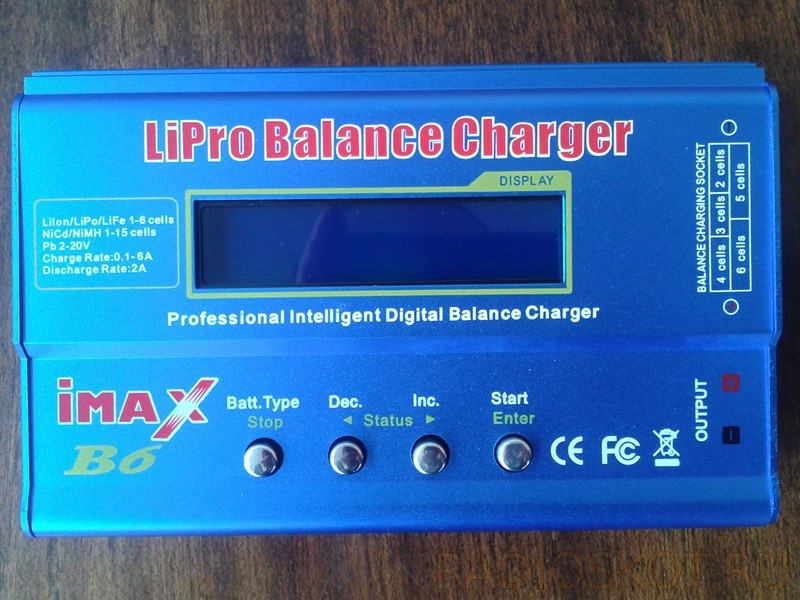

Подключаем питание, тут же загорается экран с надписью SkyRc Imax-B6. Кнопки включения/выключения устройства не предусмотрено. После этого попадаем в главное меню.
Перемещаться по нему можно кнопками "Stop" и "<". В главном меню находятся: выбор программы зарядки в зависимости от типа аккумулятора, меню настроек. Вот алгоритм управления:

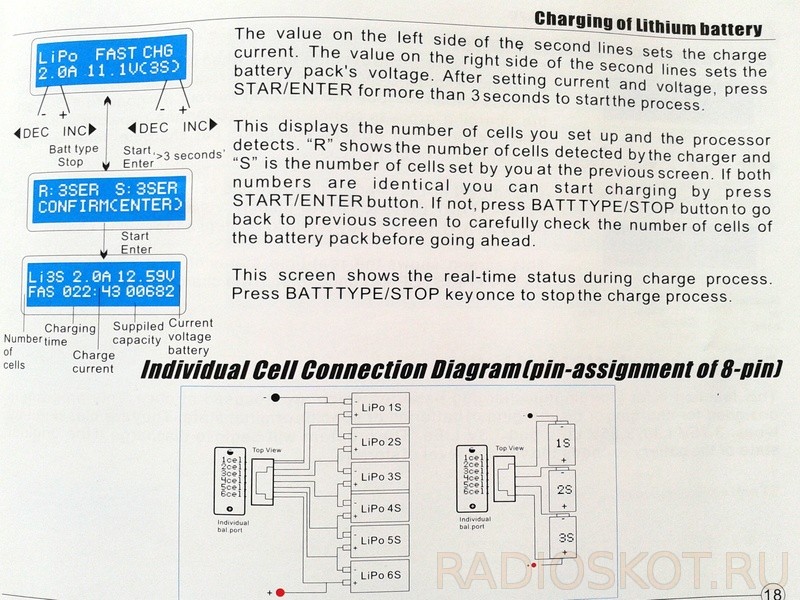

А так же пункты сохранения и загрузки пользовательских настроек. Выбрать пункт можно нажатием "Enter". Вот, для примера пункт меню заряда Li-Ion:
Еще одним нажатием "Enter" переходим в режим редактирования параметров. Изменяемый параметр в это время мигает. Можно изменить максимальный ток, и напряжение. То же самое и с никель-кадмиевыми.
На каждом этапе работает защита. Зарядка не начнется, если: перепутана полярность батареи, слишком низкое или слишком высокое напряжение, напряжение не соответствует типу батареи или количеству банок, и т. д.
Есть возможность задать ток разряда и заряда, а также количество данных циклов — это такая процедура восстановления подуставших АКБ. После выставления всех параметров, длительным нажатием "Enter" можно начать зарядку.

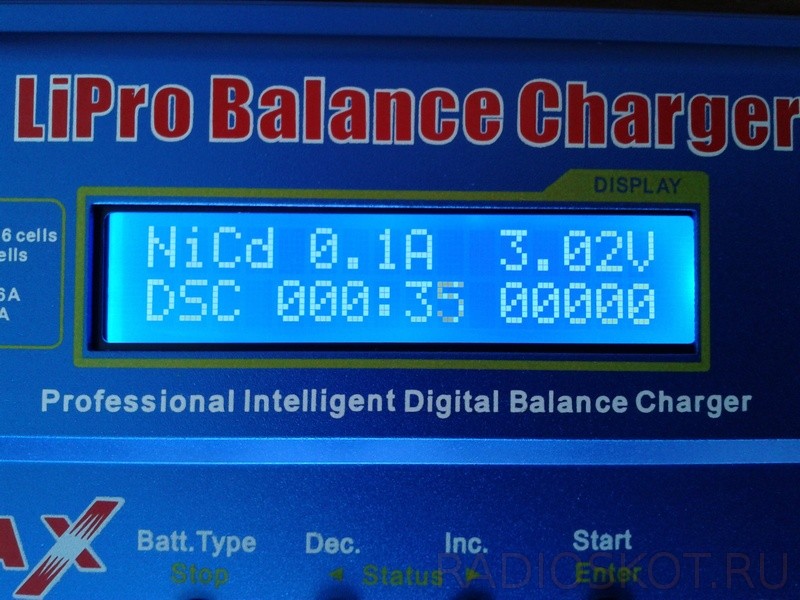

Пример обозначения на экране: NiCd — никелевый аккумулятор. 0,1 А — текущий ток заряда, 3,02 В — текущее напряжение,DHG — сокращенно от Discharging, заряд. 000:35 — время в минутах и секундах с момента начала программы, 00000 — «емкость» в миллиампер-часах «влитая» в батарею во время зарядки, или полученная из батареи при разрядке. Естественно, вторая цифра будет меньше, и на нее и надо ориентироваться при замере емкости батареи. Описание процесса на фото далее.
Более подробно читайте в прилагаемой к устройству инструкции или скачайте вот этот русскоязычный мануал.
Ещё пару слов про БП. В принципе подойдёт любой блок питания, не обязательно 5-ти амперный (если конечно вам не понадобилось заряжать что-то очень мощное). Для большинства АКБ зарядный ток редко превышает 0,5 А, так что первый попавшийся под руку блок на 12 В, 1 А оказался и последним — с ним imax b6 работает уже второй месяц.
Схема и детали

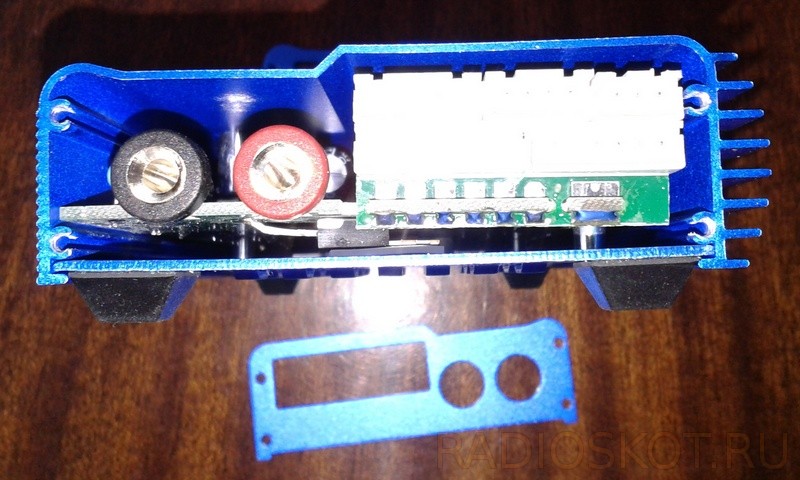

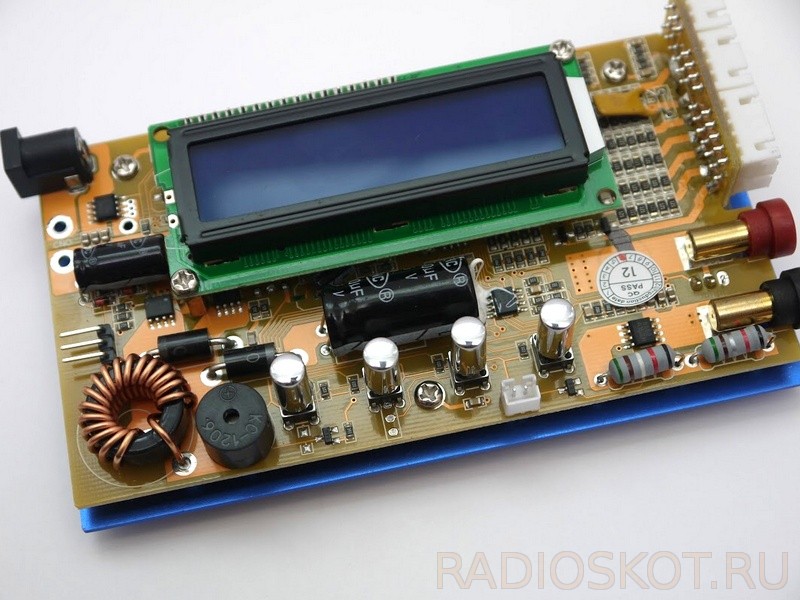

А как же без разборки? Как настоящий радиолюбитель первым делом отвинтил несколько боковых шурупов и взглянул на схему. Тут можно увидеть буззер, стандартный ЖК дисплей, несколько планарных микросхем и другую рассыпуху. Не сомневаюсь, что некоторые умельцы без проблем повторят сей девайс, но для большинства будет оправданным купить готовый, тем более 30 долларов не такие уж большие деньги — покупка деталей уже съест половину суммы.
Зарядный день

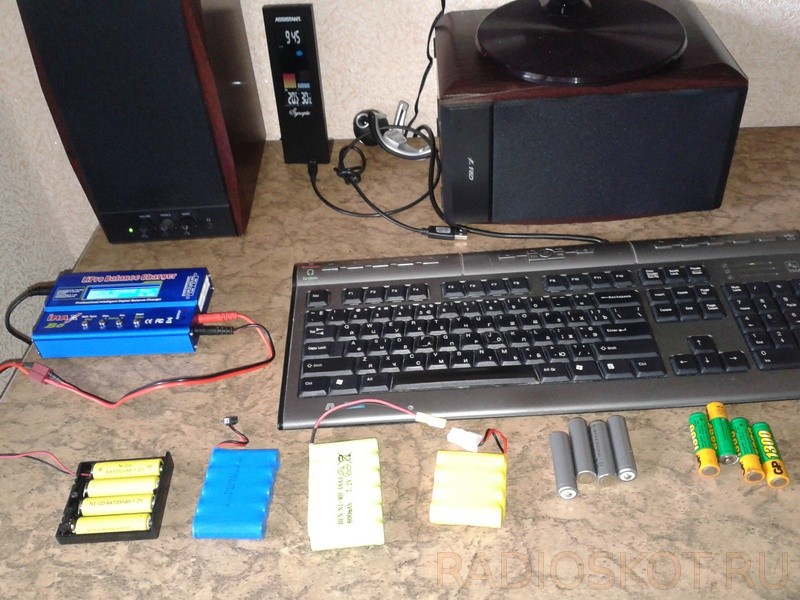

Сразу же после покупки устроил такой себе день зарядки — пособирал все аккумуляторы, коих накопилось пару десятков, и назначив по 3-5 разрядно-зарядных циклов стал их восстанавливать. В конце цикла раздаётся мелодичный звуковой сигнал, и на экране показывается примерная ёмкость АКБ. Имеет смысл переписать её маркером на корпуса аккумуляторных батарей, чтоб в будущем знать, чего от них можно получить.
Да, плохие банки оно даже не возьмётся заряжать — смело выкидываем их. В общем прикольная и удобная штука, после которой пользоваться обычными ЗУ уже не захочется! Всем пока, материал подготовлен специально для сайта Радиосхемы.
