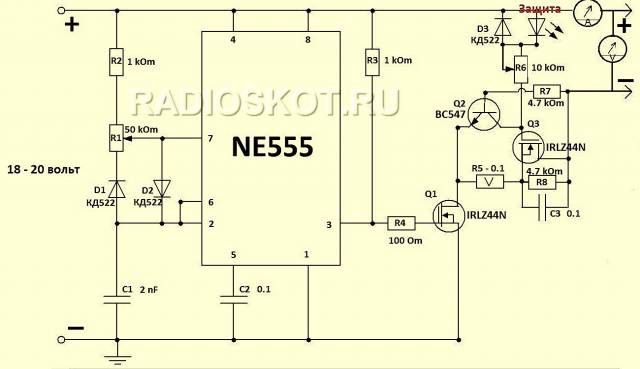

Завалялся у меня тороидальный трансформатор на 30 ватт, с выходным напряжением 20 вольт. Решил сделать на его основе приличиное зарядное устройство и вот что получилось. Максимальный ток зарядки получился 1А, но его легко можно увеличить, если поставить более мощный источник напряжения — трансформатор на 100 ватт и более. Принципиальная схема в своей основе имеет ШИМ-генератор — микросхему-таймер NE555 (КР1006ВИ1), импульсы с которой поступают на затвор полевого транзистора, коммутирующего нагрузку — аккумулятор. Другой мощный транзистор отключает АКБ при аварийных ситуациях.
Схема выгодно отличается от других тем, что имеет простую и надёжную защиту от короткого замыкания выходных щупов и переполюсовки, при этом отключает заряд и включает светодиод. Так как светодиод немного подсвечивал, (тот который защита) он у меня оказался на 1.8 вольт, я решил что бы не мучится, не подбирать под разные светодиоды, поставить подстроечник.

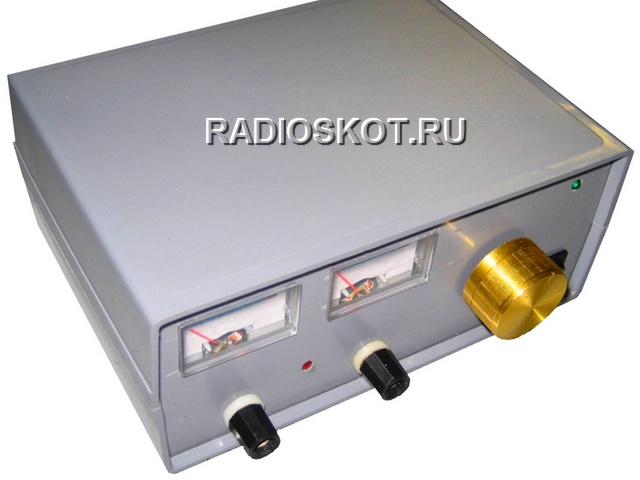

Печатную плату сделал по быстрому, просто взял и объединил две платы — генератор и защита. Зарядное устройство собрано и успешно проверено — работает великолепно! Для наглядности, снабдил зарядку ампер- и вольтметром, чтобы отслеживать процесс заряда в любой момент.
В схему можно ставить любой N-канальный полевой транзистор на нужный ток. Аккумулятор, подключаемый к ЗУ, может быть никель-кадмиевый, свинцовый гелевый, никель металл-гидридный или литий ионный. Однако в последнем случае учтите, что на нём не должен быть контроллер (как в АКБ от мобильного телефона), так как заряд происходит импульсами большого напряжения. С другой стороны такой метод заряда приветствуется, ведь эти импульсы разрушают окисел, покрывающий внутренние пластины аккумулятора, производя десульфатацию. В общем получилась простая, надёжная и функциональная схема зарядки, под многие виды аккумуляторов.
