Приветствую читателей и почитателей сайта Радиосхемы! Сегодня хочу вам рассказать о собранном довольно давно радиоэлектронном устройстве – электронном звонке, имитирующем соловьиные трели.

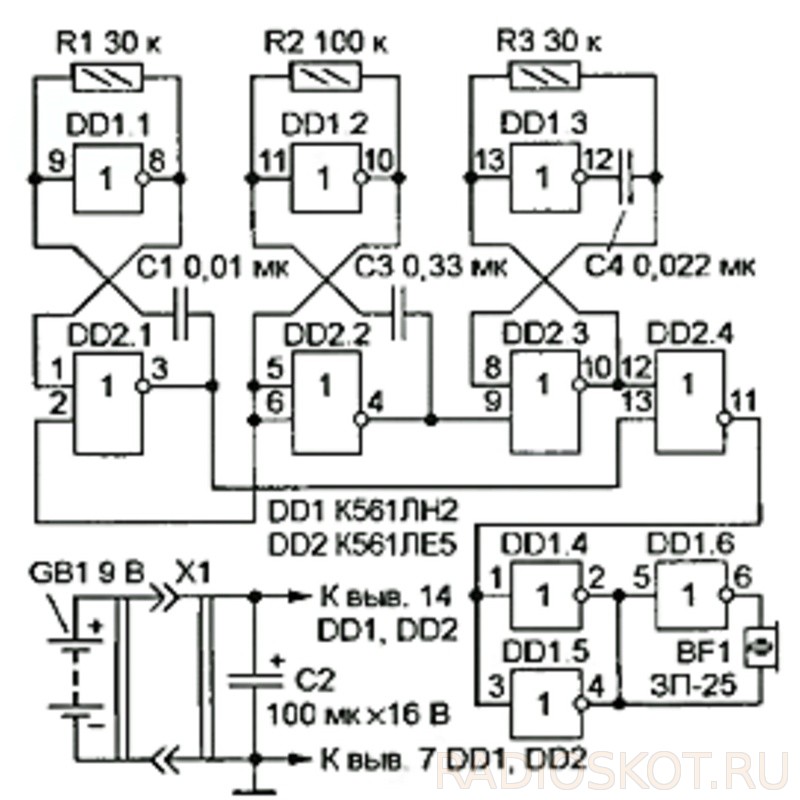

Схема звонка для двери
- Совсем простая схема дверного звонка для начинающих.
- Дверной звонок с записью любой мелодии или голоса.

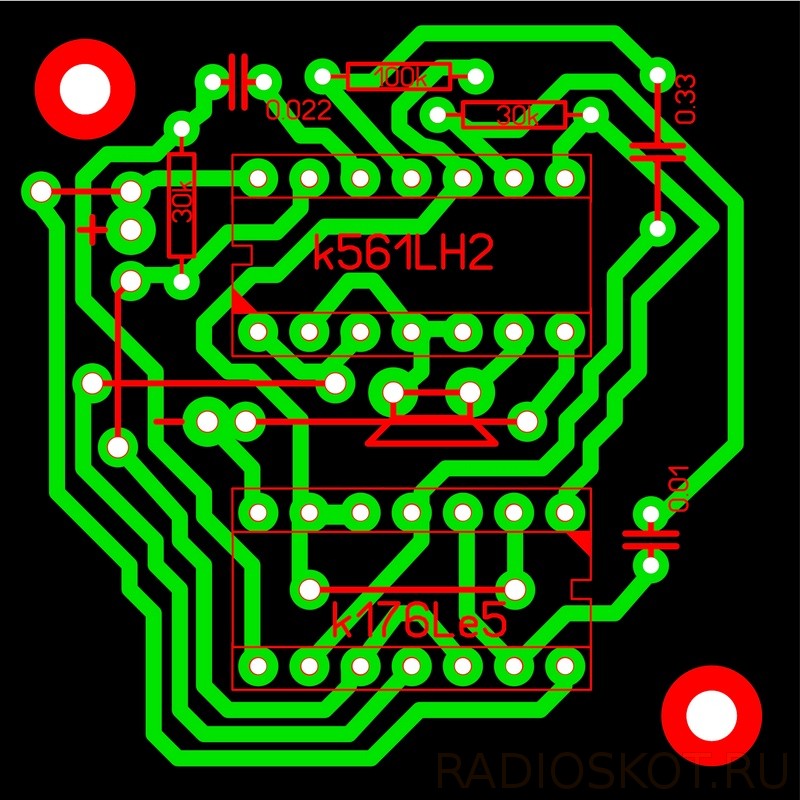

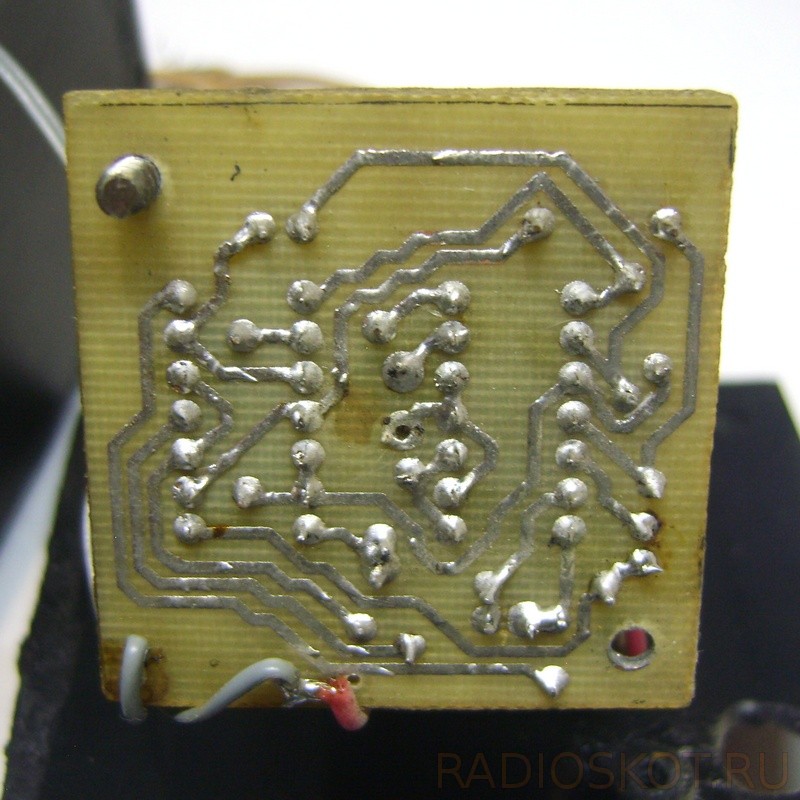

Звонок собран на советских логических микросхемах, содержит минимум деталей, не нуждается в настройке и поэтому рекомендован к повторению начинающими радиолюбителями, особенно теми, кто пока не дружит с контроллерами. Печатная плата в формате LAY находится в архиве — это упростит вам его сборку.

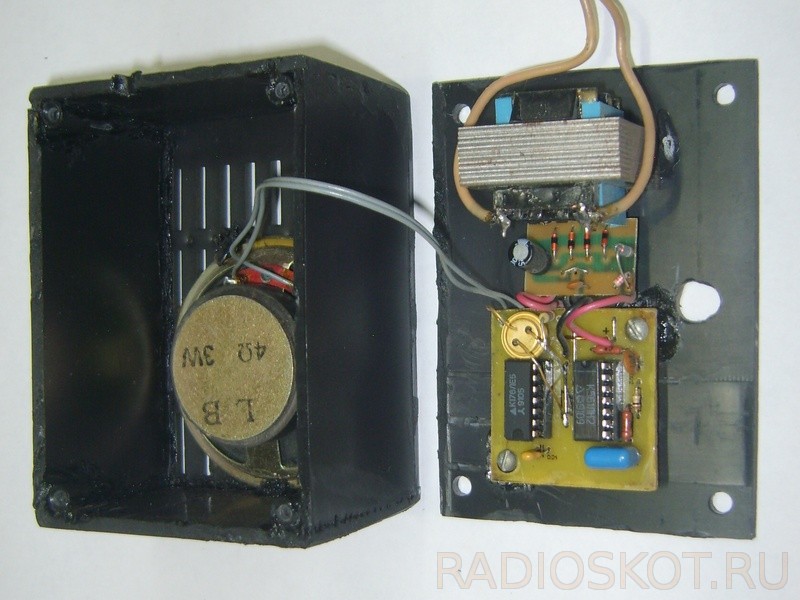

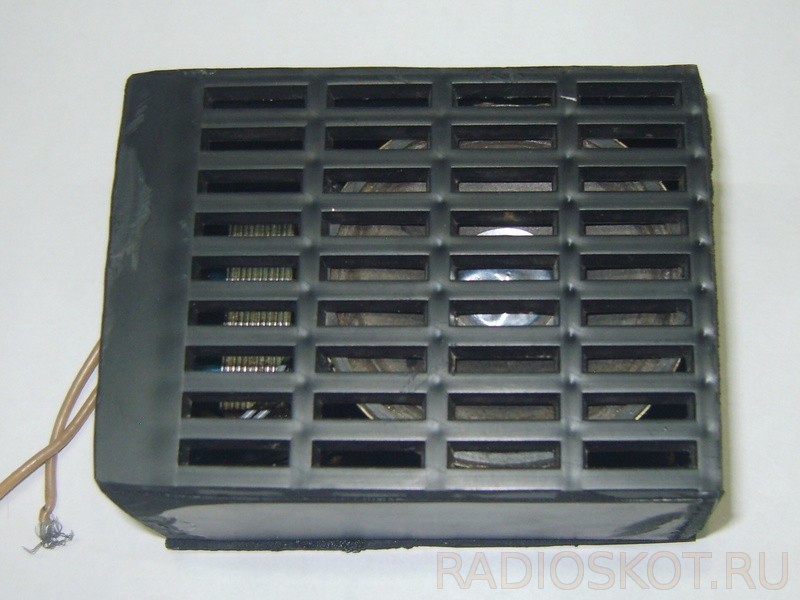

В качестве источника питания выбран малогабаритный понижающий трансформатор. Напряжение питания устройства может составлять от пяти до двенадцати вольт. Корпус прибора изготовлен из пластика от старого телевизора, напилен на куски нужного размера и спаян при помощи паяльника, затем обработан наждачной бумагой. При спаивании пластика выделяются вредные вещества, поэтому необходимо эту процедуру производить в хорошо проветриваемом помещении или на открытом воздухе.

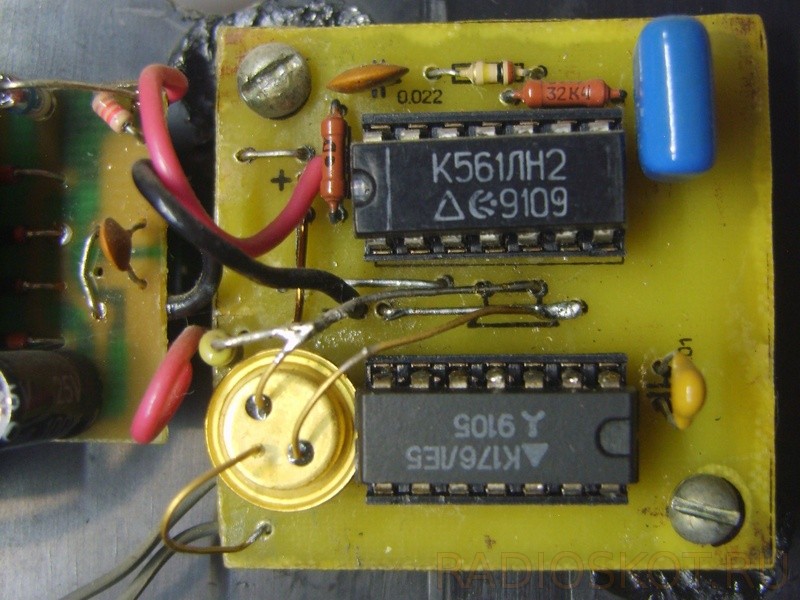

В качестве звукоизлучателя применён малогабаритный динамик от китайского радиоприёмника. Для усиления звука прямо на плату был закреплён дополнительный транзистор КТ603 (можно заменить любым подходящим структуры n-p-n). Звонок подсоединяется к сети 220 вольт через штатную кнопку.
Внимание! При подсоединении к сети выключите главный рубильник в квартире (обесточьте сеть), во избежание поражения электрическим током!
Микросхемы эти очень распространённые и выпаять их можно из старой СССР-овской электроники. В крайнем случае купить за копейки. Звонок висит на стене уже несколько лет и трудится по сей день, радуя слух домочадцев. С вами был Тёмыч (Артём Богатырь), до новых встреч на страницах сайта Радиосхемы!
