Этот тест поможет закрепить базовые и практические навыки в цифровой логике. Вопросы подобраны так, чтобы охватить ключевые понятия: логические функции, универсальные элементы, кодеры, декодеры, мультиплексоры, типы триггеров и основные параметры, влияющие на работу цифровых схем. Тест подходит для школьников старших классов, студентов первых курсов технических направлений и для быстрой самопроверки практикующих инженеров.
Тест состоит из 20 вопросов. В каждом вопросе четыре варианта ответа, только один правильный. Доступны режимы тренировка и экзамен. В тренировочном режиме пользователь видит правильные ответы и короткие пояснения. В экзаменационном режиме ответы скрыты до окончания, результаты фиксируются в процентах. Оценка простая. Каждый правильный ответ равен пяти процентам. Полный балл 100 процентов.
Что проверяется
Тест проверяет понимание и практику в следующих областях:
- логические функции и их простейшие свойства;
- универсальные элементы и их применение;
- базовые схемы обработки информации: мультиплексор, демультиплексор, кодер и декодер;
- поведение и назначение триггеров;
- временные характеристики: задержка распространения, влияние на частоту;
- упрощение логических выражений и использование законов Де Моргана.
Справочные таблицы

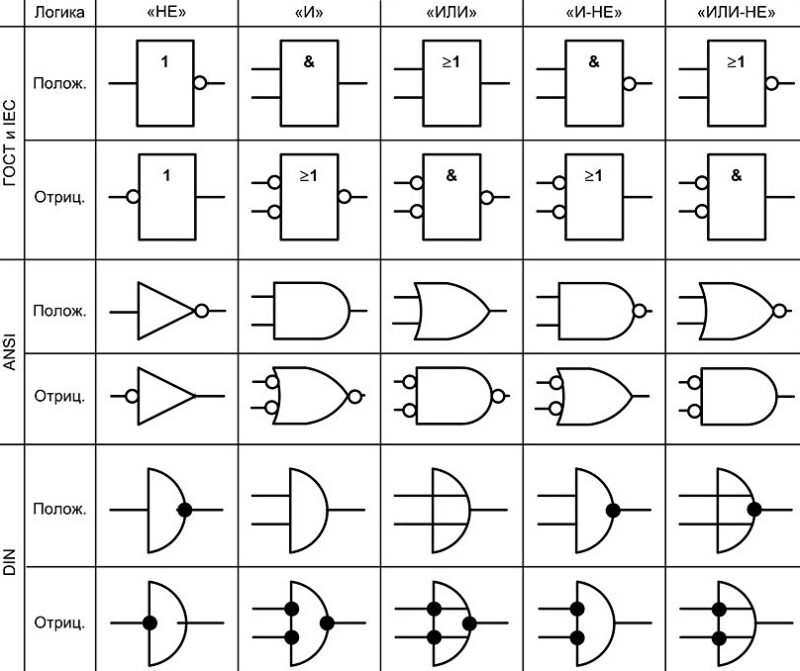

Основные логические элементы и краткие свойства
| Элемент | Описание | Формула |
|---|---|---|
| И | Выдаёт единицу только если все входы единичны | A · B |
| ИЛИ | Выдаёт единицу если хотя бы один вход единичен | A + B |
| НЕ | Инвертирует логическое значение | ¬A |
| XOR | Единица при неравных входах | A ⊕ B |
| NAND | Инверсия результата И | ¬(A · B) |
| NOR | Инверсия результата ИЛИ | ¬(A + B) |
| XNOR | Единица при равных входах | ¬(A ⊕ B) |
Временные характеристики и параметры
| Параметр | Что означает | Практическая важность |
|---|---|---|
| Задержка распространения | Промежуток времени между изменением сигнала на входе и устойчивым изменением на выходе | Определяет максимальную возможную тактовую частоту |
| Минимальная задержка | Наименьшее время реакции схемы, при котором может появиться ложный импульс | Учитывается при проектировании путей без гонок и при согласовании сигналов |
| Коэффициент разветвления | Максимальное количество входов других элементов, которые может нагружать один выход | Показывает допустимую нагрузку и влияет на устойчивость работы схемы |
| Ложный импульс | Короткий неверный сигнал, возникающий из-за различий в задержках по разным путям | Требует схемных мер защиты или применения синхронизации |
Типовые задачи и шаблон решения
Приведём практический порядок действий при разборе задач из теста или при проектировании небольшой комбинационной схемы:
- Прочитайте условие и определите требуемую функцию.
- Выпишите логическую формулу в базовой алгебраической форме.
- Если требуется, упростите выражение с помощью законов алгебры логики и правил Де Моргана.
- При необходимости составьте таблицу истинности для проверки.
- Подумайте о временных ограничениях и особенностях реализации на конкретной серии микросхем.
- Проверьте варианты на предмет возможных гонок и добавьте меры защиты если нужно.
Пример. Дано выражение A + A·B. Упростить. Решение: вынести A за скобку, получится A · (1 + B) и дальше A. Значит выражение эквивалентно A.
Частые ошибки и практические советы
Обычно встречаются следующие проблемы: неверное применение де Моргана, забывание о наличии состояния у триггеров, игнорирование задержек и разветвлений. Советы для их предотвращения:
- всегда проверяйте таблицу истинности в сомнительных случаях;
- при проектировании синхронных схем сначала определяйте критический путь;
- используйте буферы при большой нагрузке на выход;
- при разработке комбинационных блоков учитывайте ограничения на время загрязнения;
- при лабораторной проверке снимайте осциллограммы для выявления скрытых глитчей.
Для подготовки рекомендуем сочетать теорию и практику. Прогресс достигается быстрее если чередовать: чтение раздела учебника, ручное упрощение выражений, моделирование в симуляторе и проверка схем на реальном железе. Особое внимание уделите триггерам и синхронизации, так как большинство ошибок в цифровых системах связано именно с тактовой логикой.
Список литературы по теме логики
- Учебник по цифровой логике для вузов.
- Практическая цифровая схемотехника.
- Сборник задач и решений по цифровой логике.
- Справочник по логическим элементам и стандартным микросхемам.
- Даташиты и технические руководства производителей логических микросхем.
