Современная электроника доминиатюризировалась до таких размеров, что во многих случаях одним лишь увеличительным стеклом уже не обойтись. Даже обычный оторвавшийся USB-C разъём припаять без спец-оптики будет проблематично, что уж говорить про замену чипов — а ведь дальше радиодетали будут ещё компактнее. Поэтому, если пайка плат невооруженным глазом стала затруднительна, то придётся этот глаз «вооружать».
Далее почитайте подробное техническое руководство, которое поможет выбрать между оптической и цифровой системой, понять ключевые характеристики, оценить аксессуары и рабочую эргономику, а также подобрать оптимальную конфигурацию для конкретных задач: от любительского ремонта до применения в профессиональном сервис-центре.
Оптический против цифрового
Оптический стерео микроскоп
Стереомикроскоп обеспечивает трёхмерное изображение предмета — взгляд с небольшим параллаксом между двумя оптическими каналами. Это главный плюс при пайке: сохраняется чувство глубины, легче оценивать зазор между жалом и выводом, контролировать поток припоя и манипуляции пинцетом.
Плюсы
- Натуральное стереовидение — удобнее при ручной пайке и манипуляциях.
- Высокое оптическое качество (при тех же увеличениях) — чётче, без артефактов.
- Большая глубина резкости при умеренных увеличениях.
- Нет цифровой «лаг» и артефактов сжатия.
Минусы
- Требует отдельной камеры/проектора для записи/демонстрации.
- Стоимость профессионального оптического оборудования выше.
- Обычно тяжелее и менее мобильное, чем компактные цифровые устройства.

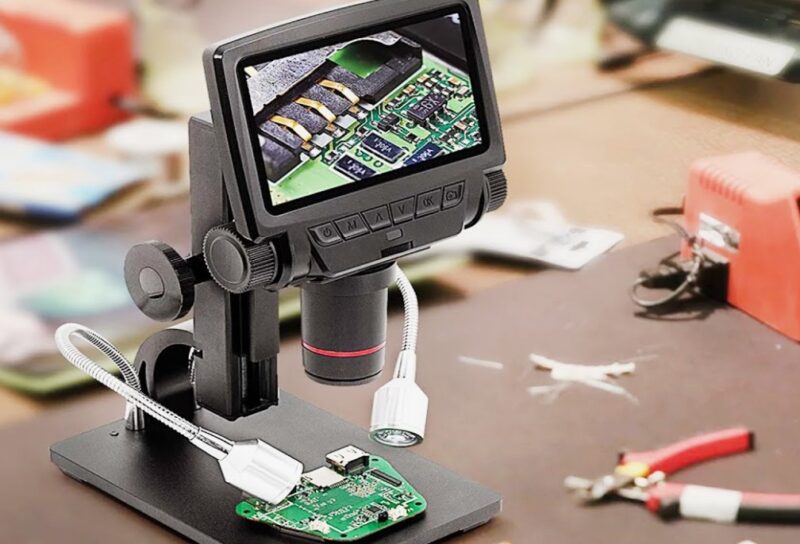

Цифровой микроскоп USB/HDMI
Цифровые используют камеру и показывают изображение на экране. Оптика обычно простая (монообъектив), изображение формируется сенсором и обрабатывается электроникой.
Плюсы
- Простота подключения к монитору или компьютеру.
- Удобно для обучения, демонстраций и документирования работ — запись/скриншоты.
- Часто компактнее и дешевле на старте.
- Возможность программных фильтров, измерений и записи видео.
Минусы
- Отсутствие естественной стереоскопии — восприятие глубины нарушено.
- Цифровое увеличение «пикселизацией» хуже оптического приближения.
- Возможен заметный лаг (особенно при низкокачественном интерфейсе или при высокой обработке).
- Ограниченная глубина резкости при высоких увеличениях.
Гибридные варианты
Оптимальное решение для многих сервисов — стереомикроскоп с тринокуляром: два оптических канала для глаза и третий — для камеры. Это даёт лучшее из обоих миров: комфортную стереоскопию оператору и возможность транслировать/записывать изображение.
Ключевые характеристики устройств
1. Увеличение
- Для большинства задач пайки плат достаточно диапазона 5–45×. Для макросъёмки и общих проверок — 5–20×; для детальной работы с микросхемами и мелкими SMD — 30–80× и выше.
- В цифровых устройствах часто указывается «цифровое увеличение», которое лишь масштабирует картинку сенсора — это не равно оптическому приближению.
2. Разрешение и сенсор
- Для чёткой детализации рекомендуется минимум 1080p (Full HD); для профессиональной инспекции — 4K.
- Важен не только мегапиксельный показатель, но и качество матрицы (размер пикселя, шумовые характеристики) и оптики.
3. Глубина резкости
- Чем выше оптическое увеличение, тем меньше DOF. Для пайки и работы с трёхмерными объектами оптимальна умеренная кратность с достаточной DOF.
- При необходимости работы на высоких увеличениях часто используются фокус-стеккинг (для фото) или более аккуратная позиционная фиксация.
4. Рабочее расстояние
- Расстояние от конца объектива до объекта — критично для удобства пайки. Для свободного размещения жала, пинцета и провода рекомендуется 80–150 мм.
- Низкое рабочее расстояние мешает размещению инструментов; слишком высокое — снижает комфорт при манипуляциях.
5. Освещение
- Равномерное, без бликов освещение — ключ к качественному изображению. Частые варианты: кольцевой светодиод — хорош для широких объектов; коаксиальное освещение — идеально для отражающих поверхностей (золочёные контакты); волоконное освещение — обеспечивает точечный управляемый свет.
- Регулировка яркости и цветовой температуры важна для правильной оценки припоя и флюса.
6. Система фокусировки и зум
- Точечный (фиксированная кратность) объектив может давать лучшее качество, но требует замены объективов.
- Плавный оптический зум удобен в работе: быстрая смена приближения без потери фокуса.

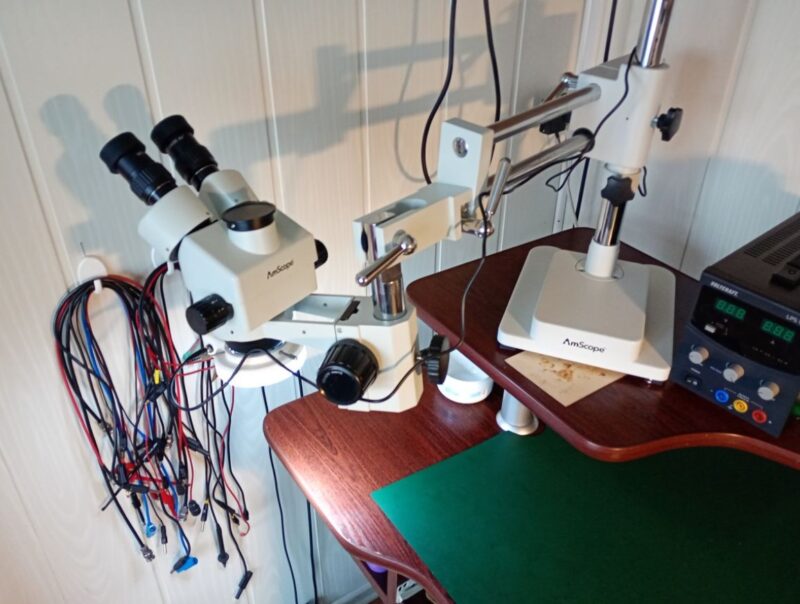

7. Тринокулярная голова
- Для записи/демонстрации удобна trinocular (тринокулярная) голова: два окуляра + третий выход для камеры. Видеовыход можно подключать к ПК или монитору, сохраняя стереовидение.
8. Стабильность штатива и стоек
- Для пайки требуется прочный шарнирный или «бум» штатив, который держит голову без дрейфа. Штативы для микроскопов стандарта «boom arm» дают свободу позиционирования.
9. Интерфейсы и задержки
- HDMI обеспечивает меньшую задержку и более стабильную картинку по сравнению с USB, что важно при пайке «вживую».
- USB-микроскопы удобны для записи и анализа, но следует выбирать модели с хорошей латентностью и совместимым ПО.
Рекомендации по категориям
Для любительских бюджетных вариантов
- Тип: стерео или цифровой USB-микроскоп.
- Увеличение: 7–45×.
- Рабочее расстояние: ≈100 мм.
- Камера: 1080p USB.
- Освещение: кольцевое LED, регулируемое.
- Когда подходит: ремонт плат, пайка крупных SMD, обучение.
- Что не подойдёт: высокоточная BGA-ремонтировка.
Для полупрофессионалов и мастерской
- Тип: стереомикроскоп с тринокулярной головкой.
- Увеличение: 5–80× (оптический зум).
- Камера: 1080p/4K HDMI или USB 60 fps.
- Освещение: коаксиальное + кольцевое + волоконное.
- Рабочее расстояние: 100–200 мм.
- Дополнительно: ESD-защита, крепкая шарнирная стойка, паяльный пистолет с температурным контролем.
- Когда подходит: сервис-центр, мелкосерийный ремонт, обучение мастеров.
Для лабораторий и производства
- Тип: профессиональный стереомикроскоп + отдельная система оптической инспекции (AOI) и/или микроскоп для BGA-ремонта.
- Увеличение: расширенные диапазоны, сменные объективы, варианты 20–200×.
- Камера: профессиональная 4K/10-bit, высокая частота кадров, гладкий HDMI/SDI-выход.
- Освещение: специализированное (коаксиальное, тёмное поле, волоконное), измерение освещённости.
- Интеграция: подача изображений в ПО контроля, overlay, измерения, автоматизация.
Сравнительные характеристики микроскопов
| Параметр | Стерео-оптический | Цифровой | Тринокуляр (гибрид) |
|---|---|---|---|
| Стереоскопия | Да | Нет | Да |
| Качество оптики | Высокое | Зависит от модели | Высокое |
| Запись/демонстрация | Через камеру | Встроено | Встроено + отдельный выход |
| Лаг изображения | Нет | Может быть | Нет (зависит от камеры) |
| Удобство для пайки | Отлично | Удобно, но хуже глубина | Лучшее сочетание |
| Стоимость | Средняя–высокая | Низкая–средняя | Высокая |
| Рекомендация | Ручная пайка, ремонт | Документация, обучение | Профессиональная мастерская |

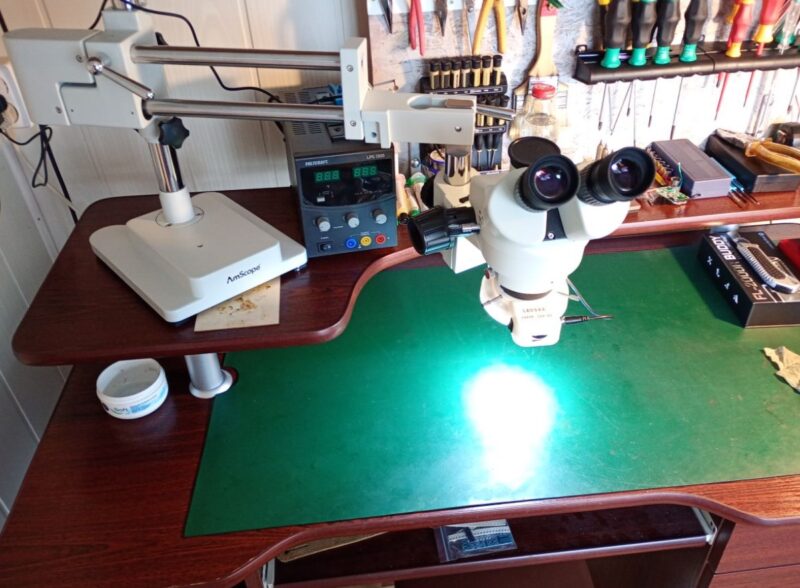

Организация рабочего места с микроскопом
- Положение микроскопа. Штатив или «бум» должен обеспечивать лёгкую и точную позиционировку, не мешая рукам и инструментам.
- Освещение. Использовать комбинированное освещение: кольцевой свет для общей подсветки плюс коаксиальное или волоконное для работы с отражающими поверхностями.
- Антистатическая защита. Заземление рабочего стола/штатива, ESD-коврик и браслет.
- Органы управления камерой. Предустановленные значения баланса белого, экспозиции и яркости помогают быстро перейти к работе; рекомендуется фиксировать пользовательские профили.
- Рабочая поза. Высота стола и положение сиденья должны исключать статическое напряжение в плечах и шее — длительная работа без эргономики приводит к усталости.
- Инструменты. Качество жал и пинцетов критично; для SMD-работы стоит иметь тонкие узкие жала и высококонтрастный флюс.
Ошибки при выборе и использовании
- Ставить в приоритет мегапиксели камеры, а не оптику. Плохая оптика не даст качественной картинки, даже с 4K-матрицей.
- Игнорировать рабочее расстояние. Малое расстояние делает невозможной работу инструментами под микроскопом.
- Не выбирать тринокуляр при намерении записывать видеоматериал. Тогда придется постоянно ставить/снимать камеру, теряя удобство.
- Покупать цифровую «лупу» с низкой частотой кадров. Лаг и дрожание изображения мешают точной пайке.
- Не учитывать ESD-требования. Электроника на столе уязвима к статике — это важно при любой покупке.
Подведение итогов
Как видите, микроскоп для пайки и ремонта электроники — не роскошь, а почти обязательный инструмент в условиях современной миниатюризации компонентов. Тем более что цены на недорогие, но вполне приличные варианты, начинаются от 7000 рублей — например тут https://planetarium.ru/. Для ручной пайки и мастерской оптимальным решением будет стереооптический с тринокулярной головой и внешней камерой: это сочетание обеспечивает удобство и возможность документирования работ. Для обучения и быстрой визуальной проверки подходит качественный цифровой (1080p/4K, HDMI), но при работе с мелкими SMD-элементами он уступит по удобству оптическому стерео.
При выборе важно смотреть не только на «цифровые» характеристики камеры, но и на оптику, рабочее расстояние, систему освещения и структуру крепления — именно эти параметры во многом диктуют, насколько комфортной и эффективной окажется работа под увеличением. Для начинающих достаточно недорогого стерео-зума 7–45× с USB-камерой; для профессионала — прочная стерео голова, качественная оптика, 4K-камера и коаксиальное освещение.
В любом случае, правильно выбранный микроскоп делает работу быстрее, точнее и комфортнее — он не заменяет мастерство, но значительно расширяет его границы.
