Магнитная сигнализация YL-333 — это простая в установке система охранной сигнализации для дверей и окон. Данное устройство с батарейным питанием работает по принципу магнитного обнаружения приближения. Его потенциально можно разместить на любой раме двери/окна, и при отводе магнита он может издавать очень громкий звуковой сигнал (~90 дБ).

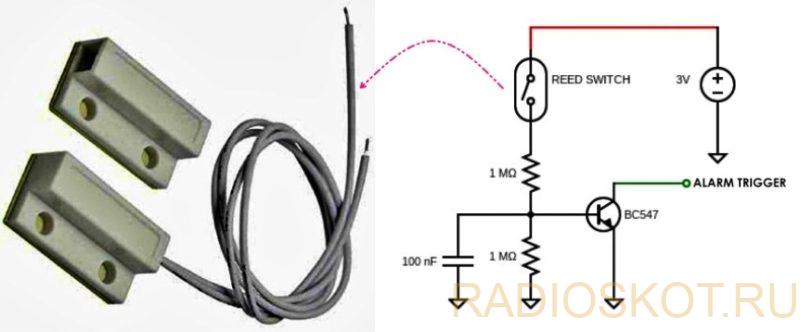

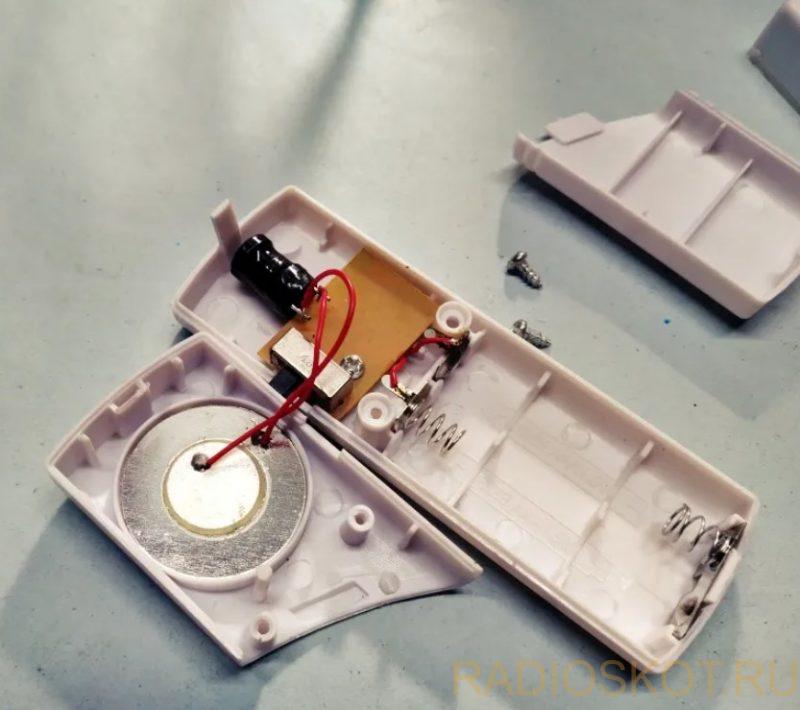

Посмотрим что там внутри. Первое, что привлекло внимание, — это использование в данной конструкции переключателя на эффекте Холла, вместо обычного геркона.
Принцип работы сигнализации прост. Когда магнитная часть системы находится достаточно далеко от базы с питанием от батарейки AAAx2, раздается громкий сигнал громкостью 90 дБ, сообщающий что кто-то несанкционированно открыл дверь или окно.

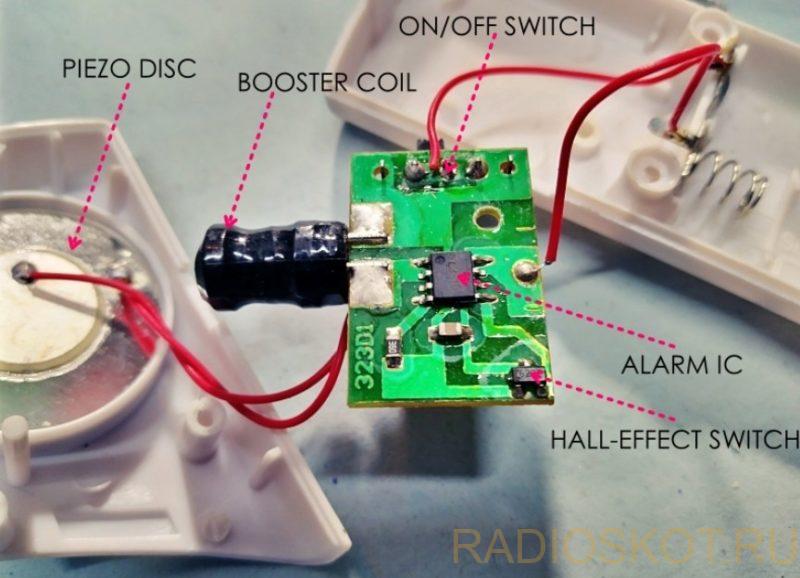

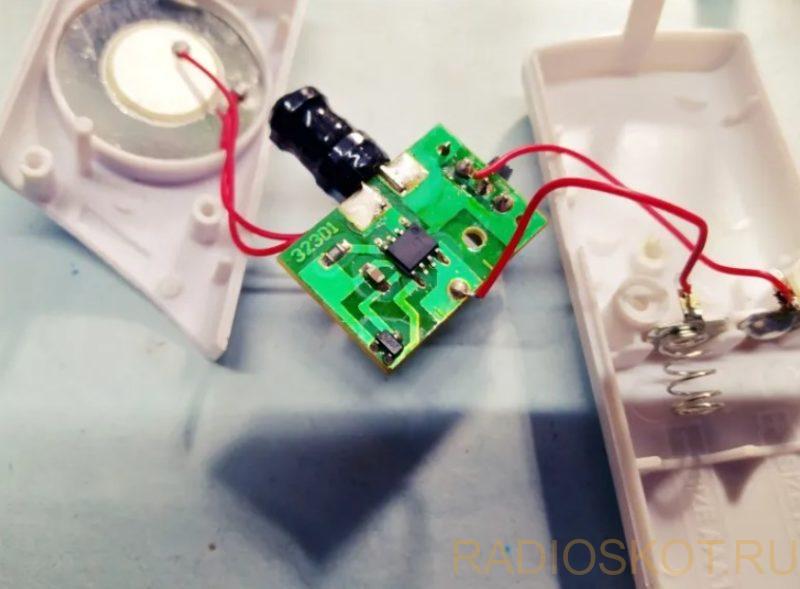

Выше фотографии его внутренней электроники. Он использует крошечный датчик Холла — твердотельный магнитный датчик приближения. Как видите, на плате всего несколько компонентов. Микросхема YL3710 является основным элементом, ответственным за генерацию предупреждающего сигнала. Не удалось найти никакой полезной информации об этой 8-контактной микросхеме, очевидно какой-то генератор. Меньший корпус 3-контактной чип микросхемы (TSOT23-3) имеет маркировку «6207», что является переключателем Холла — HM6207.

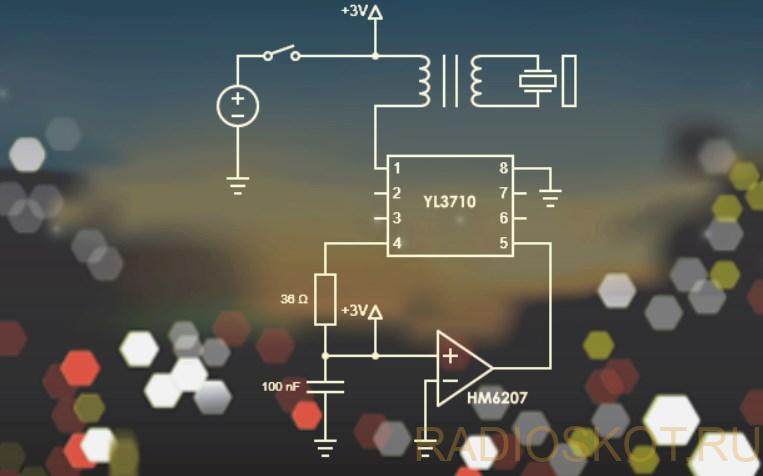

Принципиальная схема YL-333
Принципиальная схема выглядит так:
HM6207 — это сверхчувствительный микромощный переключатель на эффекте Холла, оснащенный датчиком Холла, усилителем слабого сигнала с динамическим подавлением смещения и выходом CMOS. Любой северный или южный полюс магнитного поля достаточной силы может сделать его выход активным.
Контакт 5 микросхемы YL3710 является входным контактом включения/отключения сигнализации — заземление данного контакта деактивирует сигнализацию.
Обратите внимание, что когда магнитная часть приближается к базовому блоку, переключатель Холла опускает входной контакт включения, чтобы отключить сигнализацию. Но когда магнитная часть находится далеко от базового блока, переключатель на эффекте Холла меняет логическое состояние входного контакта от низкого/0 В до высокого/3 В, поэтому срабатывает звуковой сигнализатор при открытии двери/окна.
Если изолировать переключатель Холла, перерезав дорожку на печатной плате и вытянув провода из соответствующих точек схемы, то можно соединить сигнализацию YL-333 с внешней электроникой.
