Сделал для квадрокоптера "Fimi X8 SE" плату управления на AtTiny13: при выключении бортовых огней, спустя 4 секунды, включается прерывистый писк (можно использовать как поисковик, слышно за 150-200 метров) и дается сигнал на Servo привод — можно использовать для сбрасывателя груза. Проверил работу в деле и выложил в Youtube. Предлагаю для повторения:

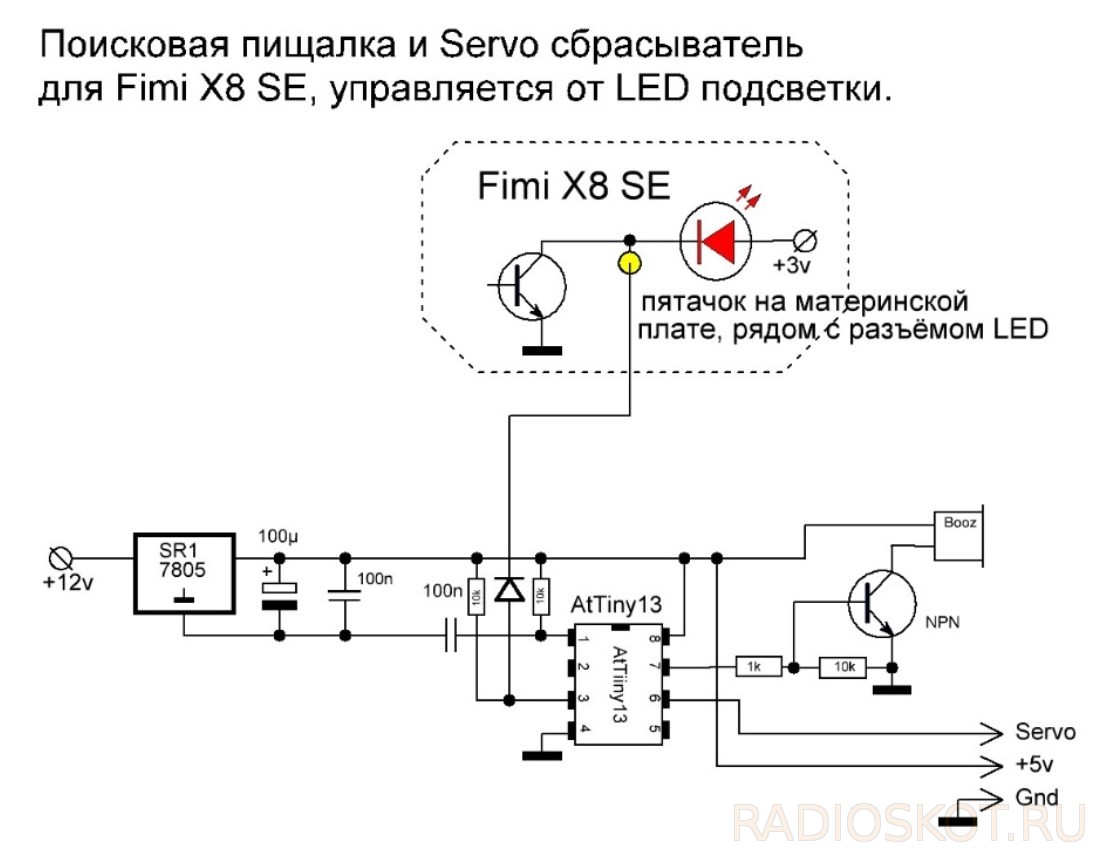

Схема принципиальная

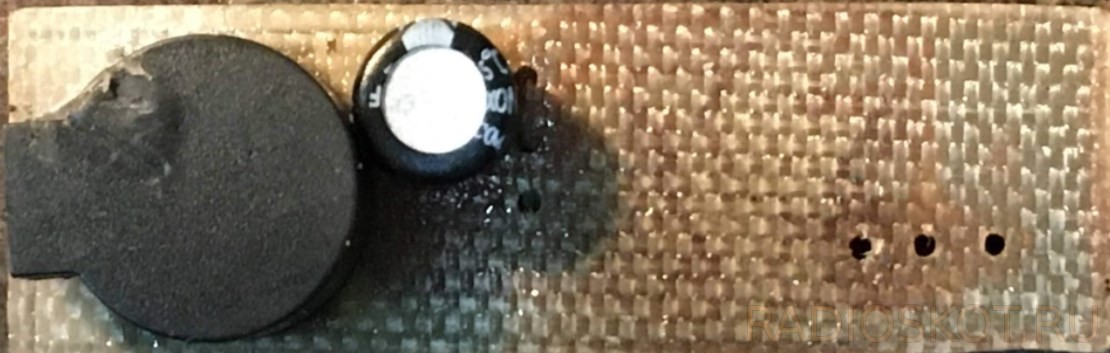

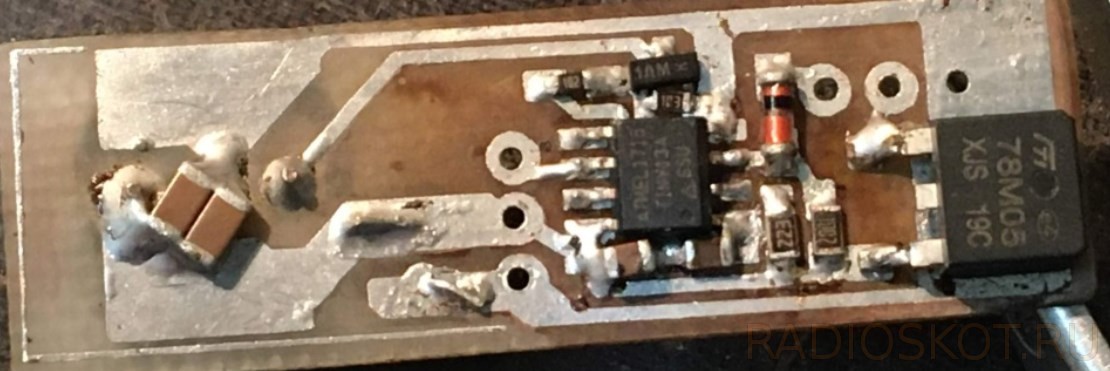

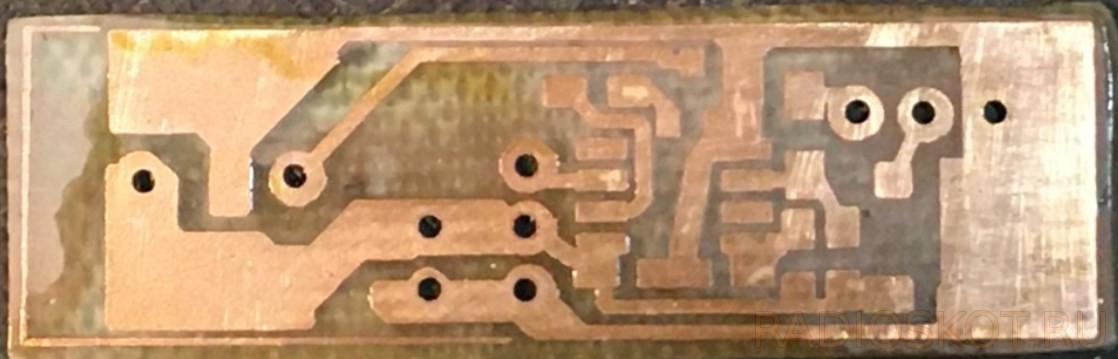

Плата печатная и детали:

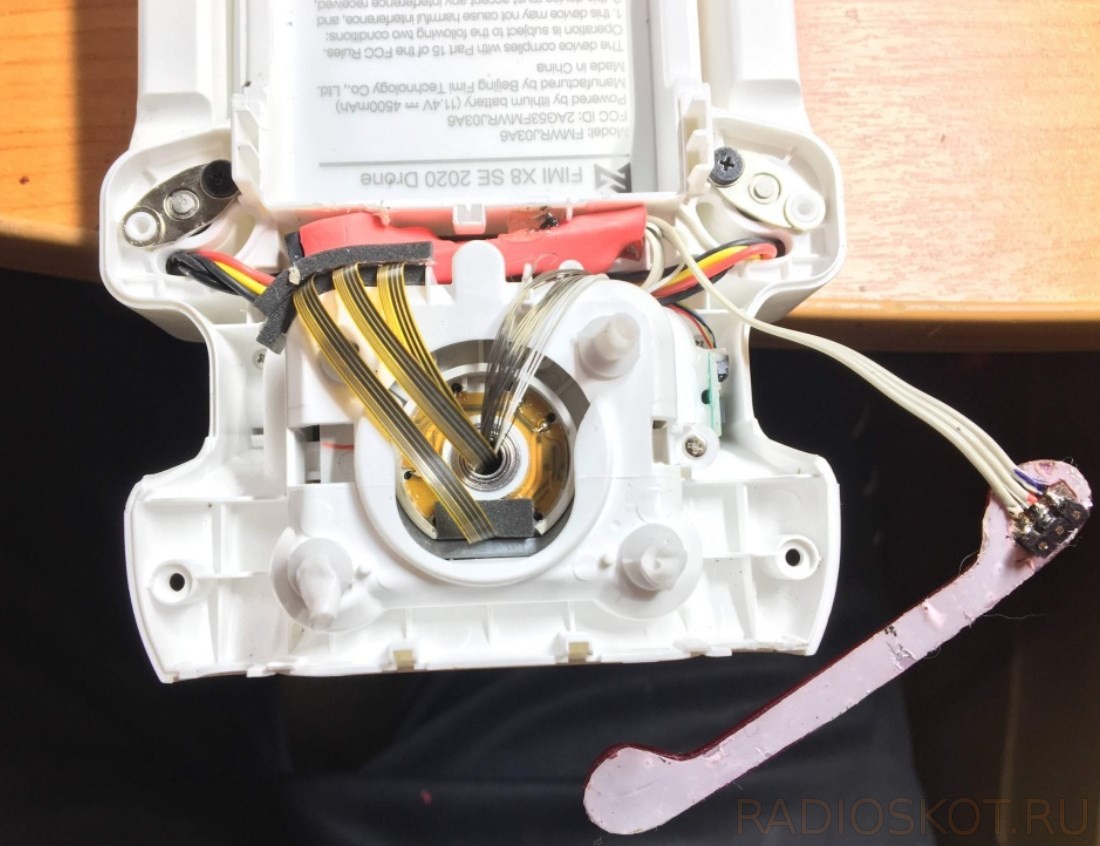

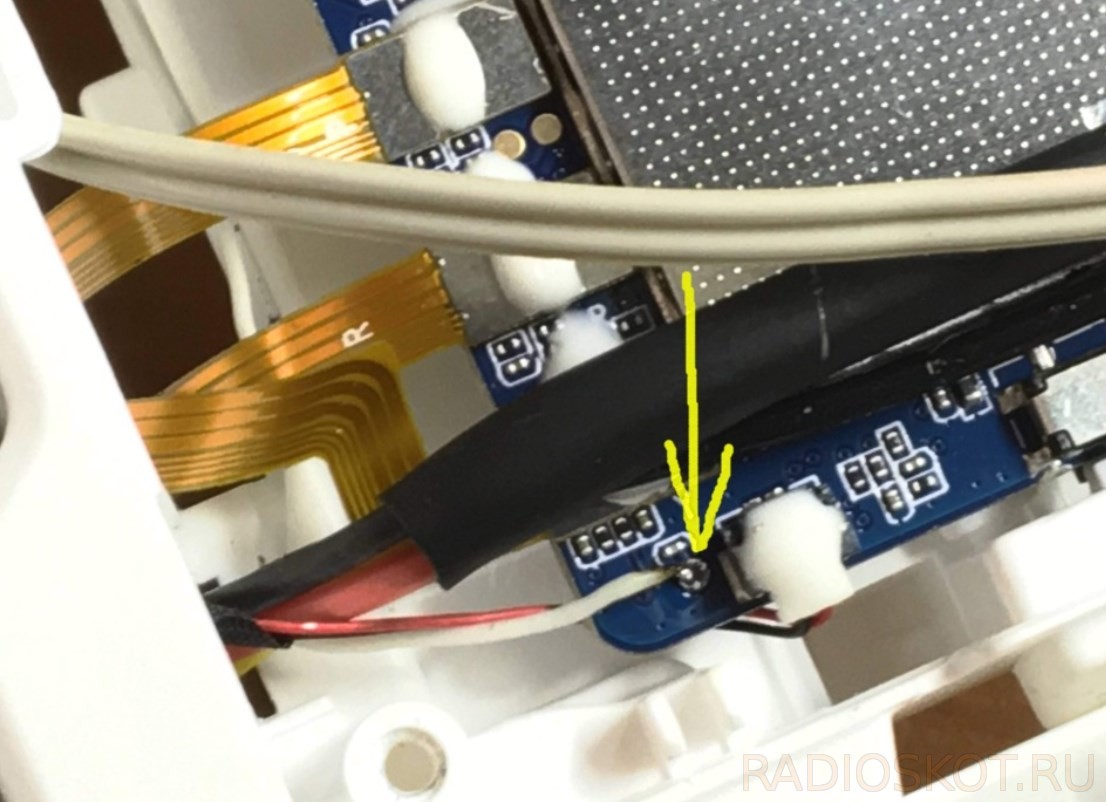

Место подключения в тушке (пятачек) — рядом с правым разъемом на LED подсветку.

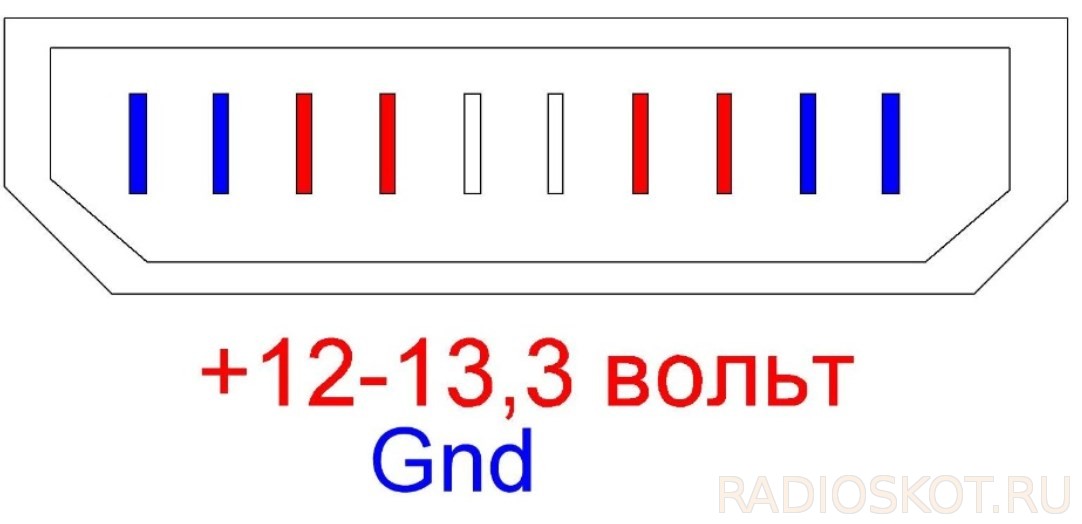

И на питание с аккумулятора +12V и Gnd:

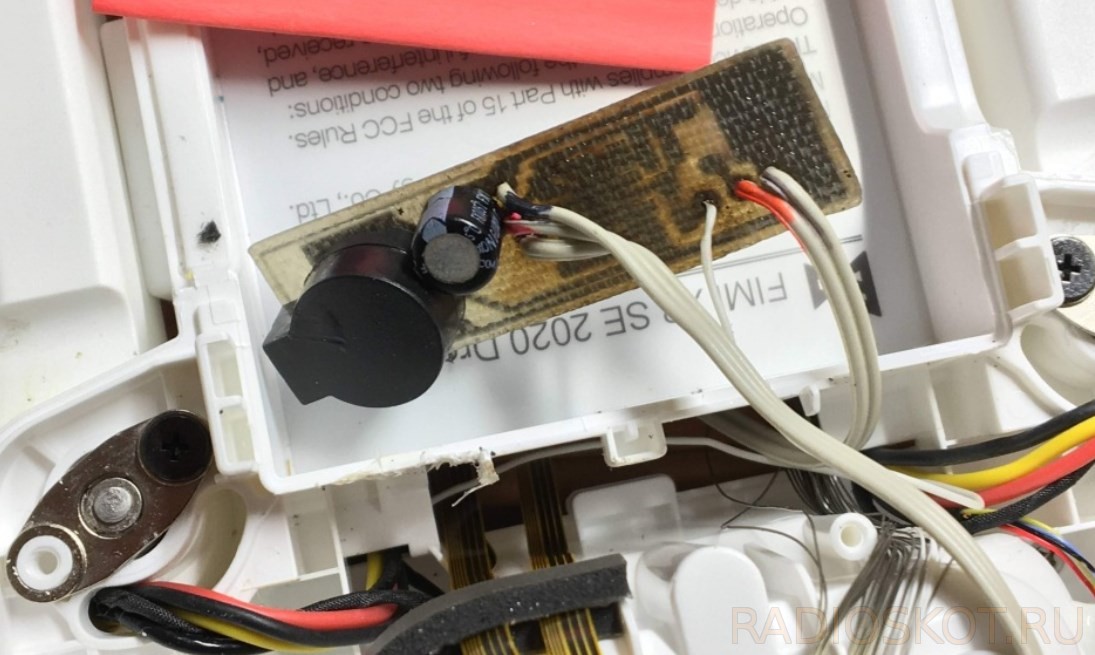

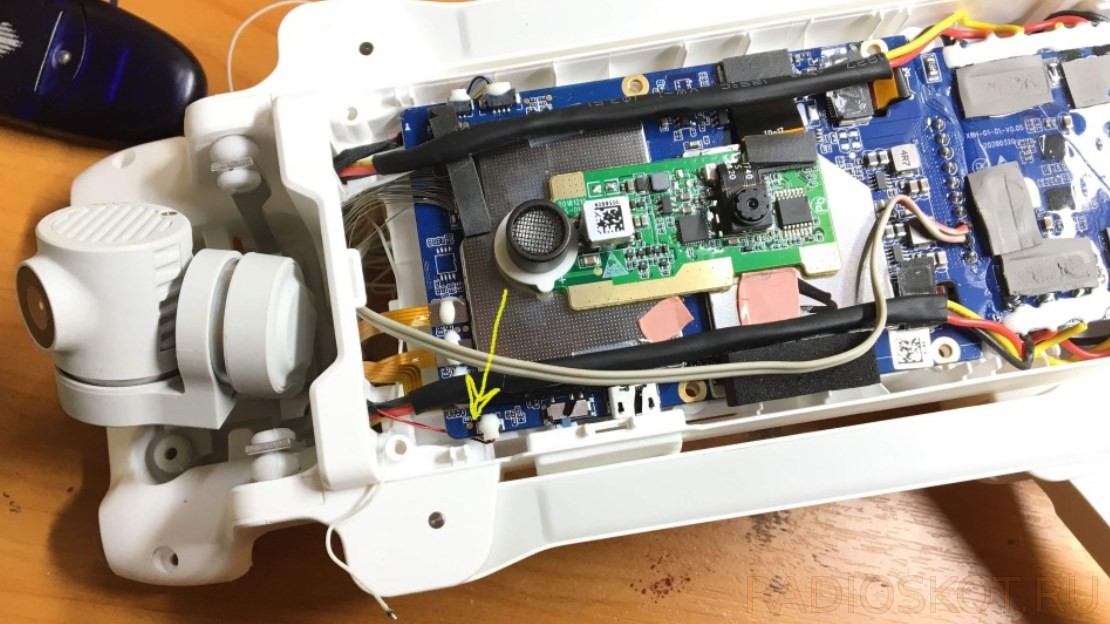

Расположение платы в квадрокоптере:
Разъём под Servo-сбрасыватель вывел в левый глаз Fimi.

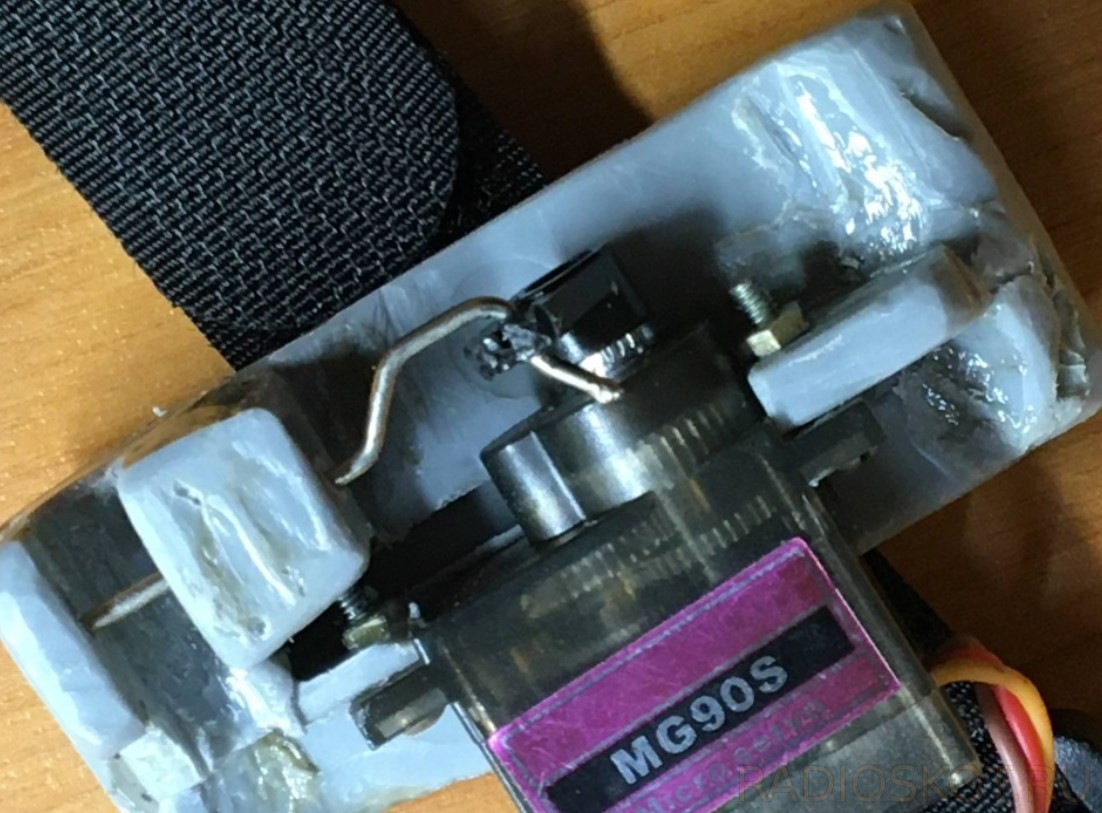

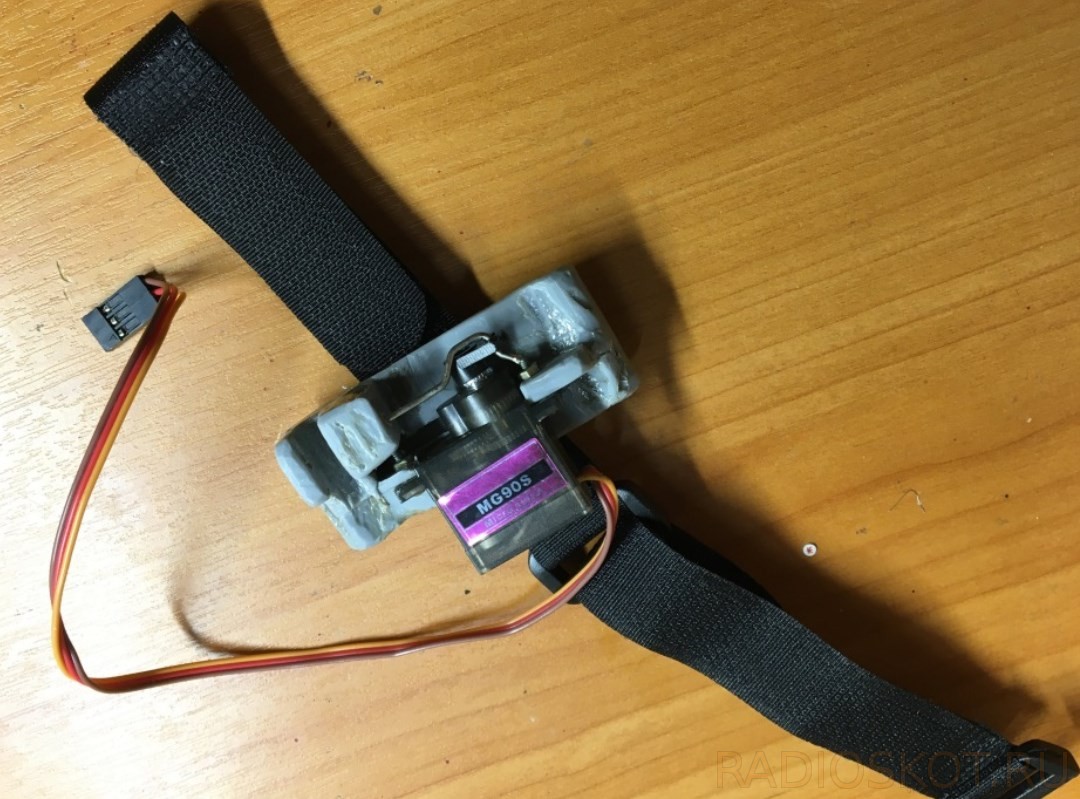

Подвес крепил на хомуты на липучке (для аккумуляторов самосборов). Прошивка контроллера AtTiny13 (во фьюзах внутренний генератор 9,6 МГц, делитель на 8 и WDT выкл.) в архиве. Звуковую головку можно использовать от материнских плат (не Boozer). Сбрасыватель сделал из кусков пластмассы спаивая паяльником.

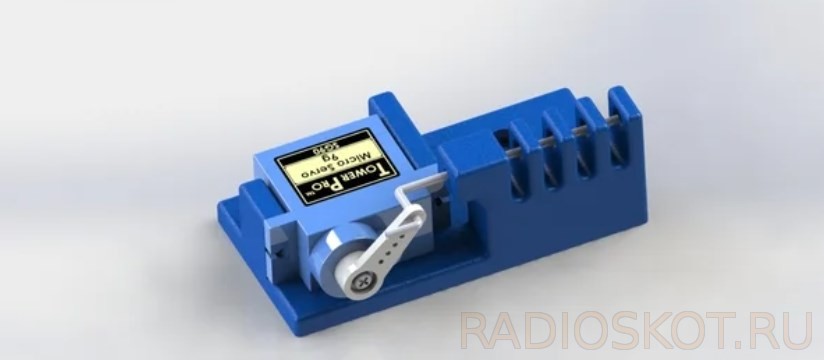

Видел 3D модели для печати:
А можно и покупную приспособить. Всем удачи в сборке!
