Данный генератор работает на фиксированных частот и генерирует импульсы прямоугольной формы, с крутыми фронтами и скважностью равной 2 (меандр). Частота стабилизирована кварцевыми резонаторами. Это прибор позволяет измерить скорость нарастания и примерную полосу высокочастотных четырехполюсников, проводить проверку и градуировку осциллографов, частотомеров, генераторов и других приборов. Прибор обладает следующими характеристиками:
- Количество диапазонов — 12
- Частоты — 0,5-1-2-3-4-5-6-8-10-12-16-20 Мгц
- Выходное напряжение на нагрузке в 1 Мом — 4 вольта
- Выходное напряжение на нагрузке в 50 ом — 2,1 вольт
- Скорость нарастания и спада сигнала 7 нсек

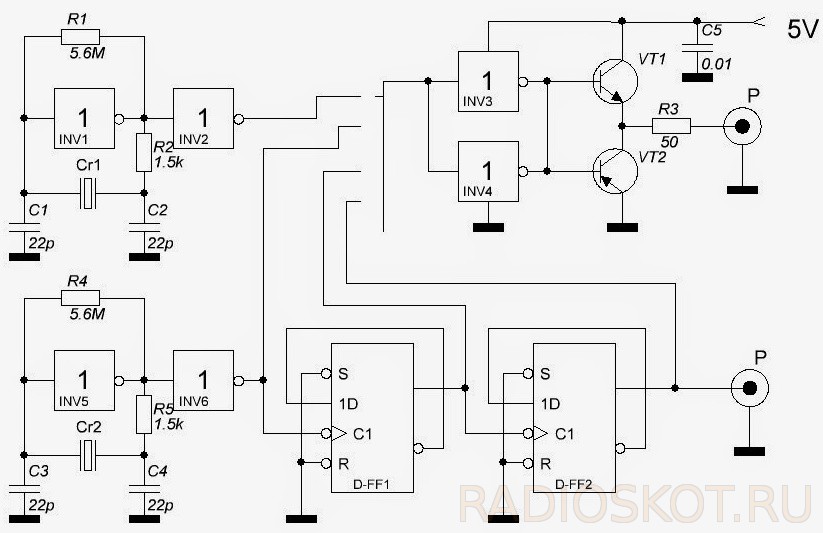

В основе прибора лежит набор генераторов на логических элементах с кварцевой стабилизацией частоты, подключаемых поочередно к выходному повторителю с помощью галетного переключателя выбора частот. Для большей стабильности частоты, экономии места и из-за отсутствия нужных кварцев были использованы 4 триггера в качестве делителей частоты на 2. В моем распоряжении были кварцевые резонаторы на 0,5; 4; 6; 8; 10; 12; 16; 20 МГц, частоты 1; 2; 3; 5 являются результатом деления имеющихся частот на 2. Дополнительно был введен разъем 1 МГц прямо с вывода триггера. Скорость нарастания сигнала у него меньше и примерно равна 35 нсек. Также он работает в противофазе относительно основного сигнала. Схема состоит из набора идентичных генераторов, делителей и выходного буфера:
Генераторы на частоты 0,5; 4 и 6 МГц построены на микросхеме 4049, делители на 4013. Для генераторов на 8; 10;12; 16 и 20, а также выходного повторителя используется микросхема 74HCU04. В качестве выходных транзисторов используется комплиментарная пара на 350 МГц.

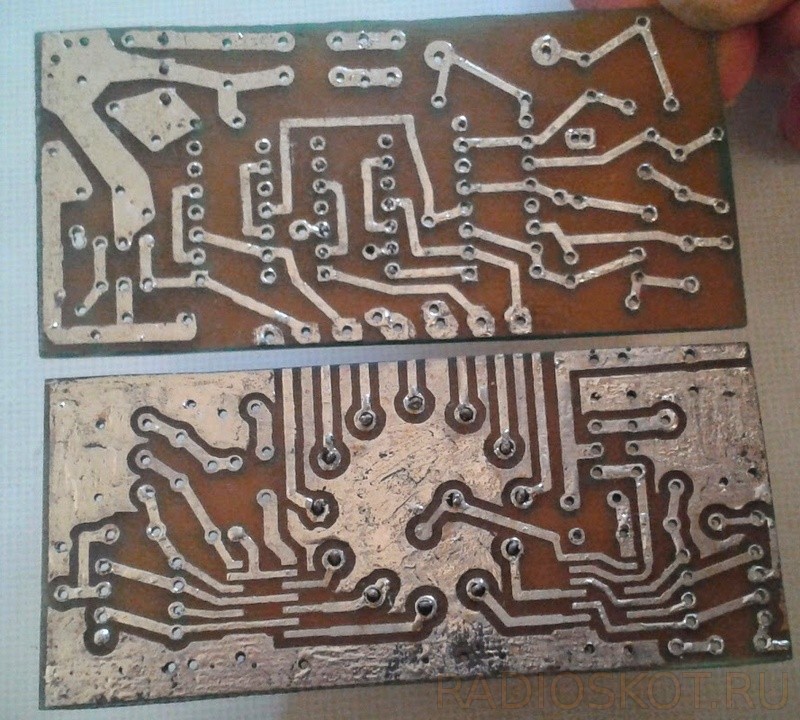

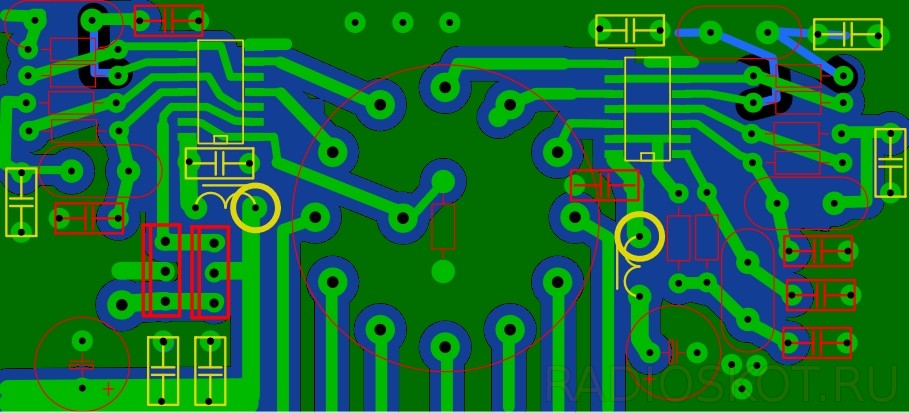

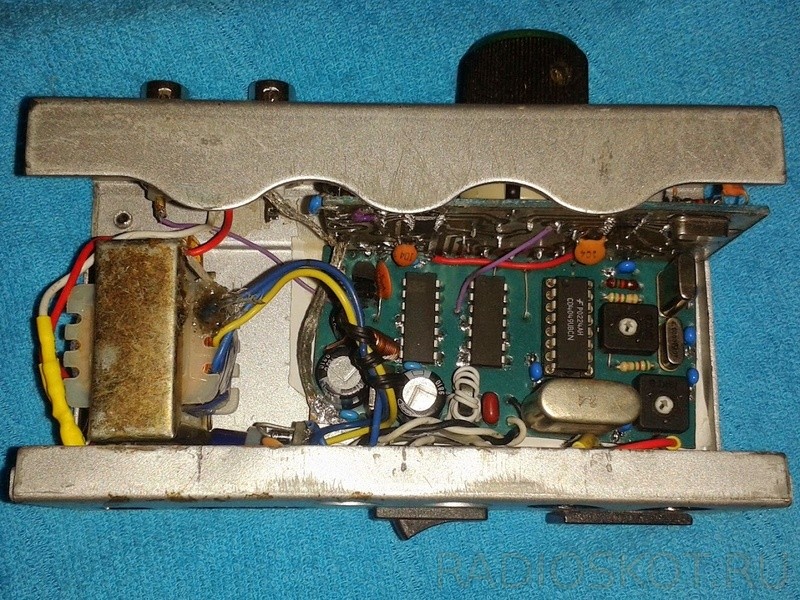

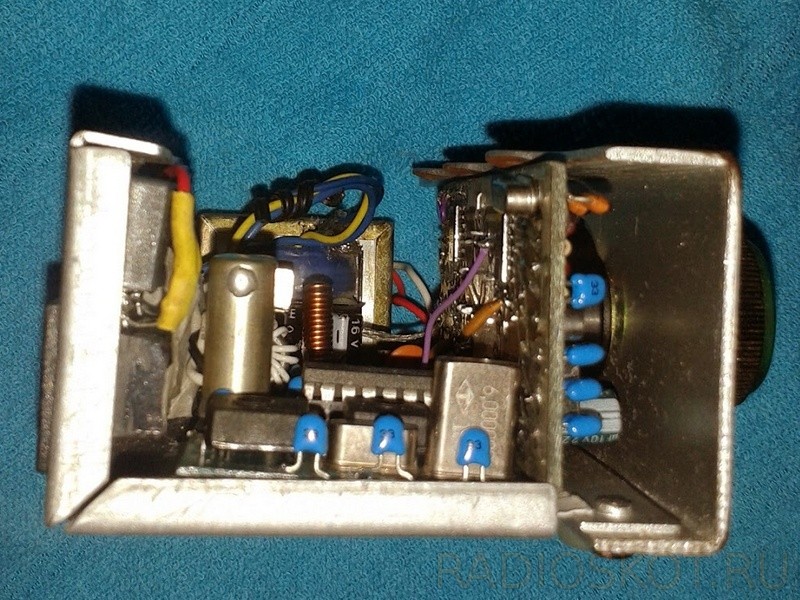

Внешний вид собранного генератора меандра вы видите на фотографиях. Файл с платой скачайте по ссылке.
