Добрый день! Когда-то давно, когда я был сам себе на уме, собрал я ламповый усилитель, на распространенной схеме SE на 6п14п. Но, т.к. я был холост и без детей, то усилитель получился на соплях, там только лампы были закреплены на шасси, выходные трансформаторы стояли рядом, а БП вообще был собран навесным монтажем и свален в коробочку. Соответственно и звук был под стать монтажу: фонил, один канал был громче (и фон сильнее), другой канал пропадал, пока не стукнешь по корпусу, да и вид был таким же.
Но время идет, все меняются, в том числе и я. Женился, остепенился, ребенок появился и исчезло свободное время и деньги на радиохобби. А желание что-то собрать только усилилось. Решил я что этот усилитель отжил уже свое и надо сделать что-то приличное, чтоб можно было поставить на полку, подключить к нему виниловую вертушку с пластинкой старого джаза и приятно посидеть с коньячком и хорошей книгой. Но времени и средств на хорошие и красивые детали не было, поэтому собирал из того, что было.

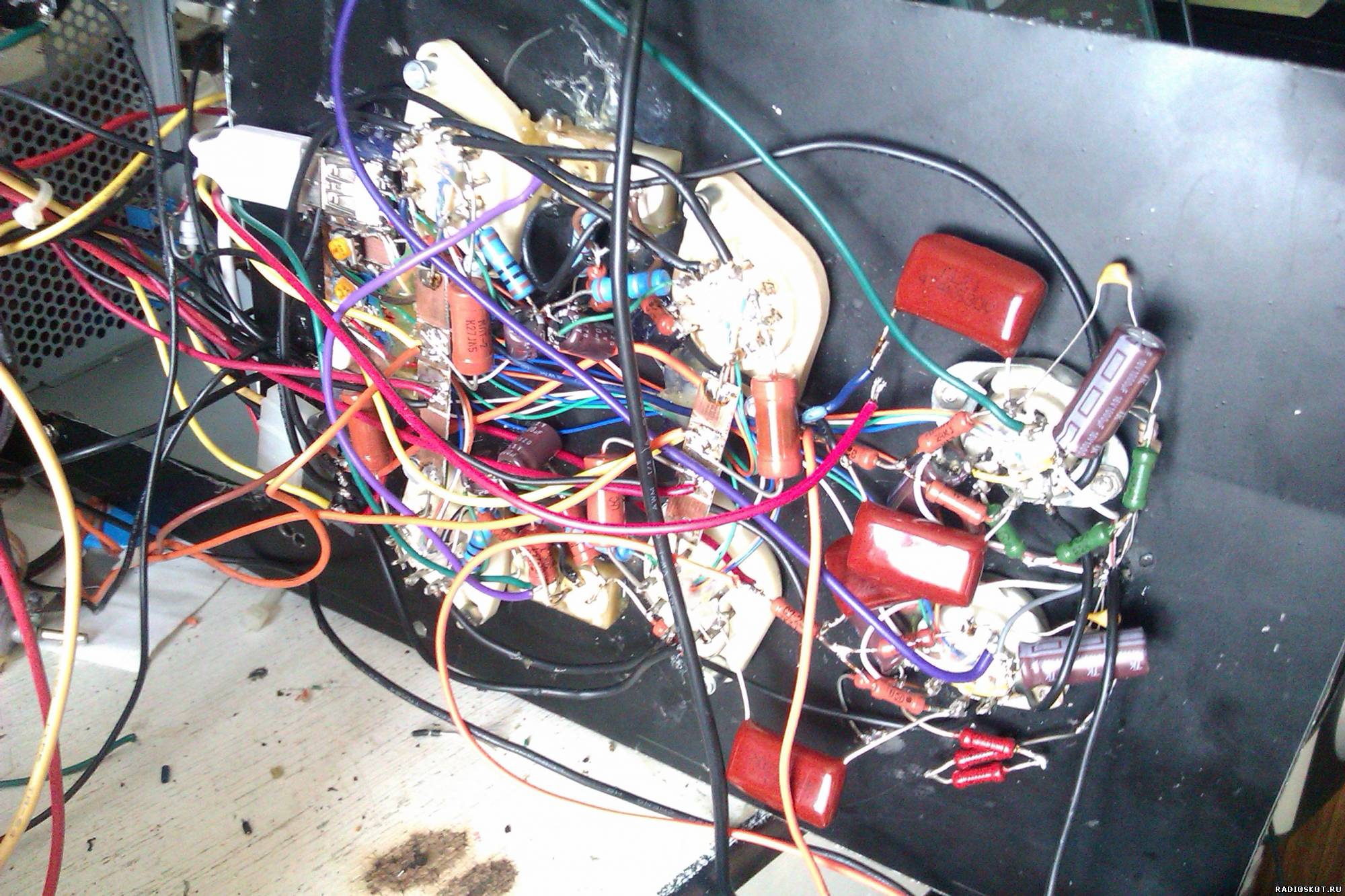

За основу взял схему PP усилителя на лампах 6П36С с драйвером 6Н23П, т.к. 6П36С стоят у нас на рынке по 10 рублей. Схема вроде простая и понятная, поэтому навесным монтажем собрал я ее за несколько дней. Блок питания собрал на ТС-180, дроссели взял из компьютерного БП с работы, выходники взял ТАН-104. Конденсаторы фильтра выковырял из компьютерных БП, благо на работе сгоревших хватало.
Сразу хочу предупредить, что собирал медленно, были две основные причины: свободное время было только поздно вечером (если оставались силы), часик перед сном, и отсутствие деталей под рукой. После переезда в новую квартиру все мои запасы остались на старом месте жительства, у родителей в частном доме.

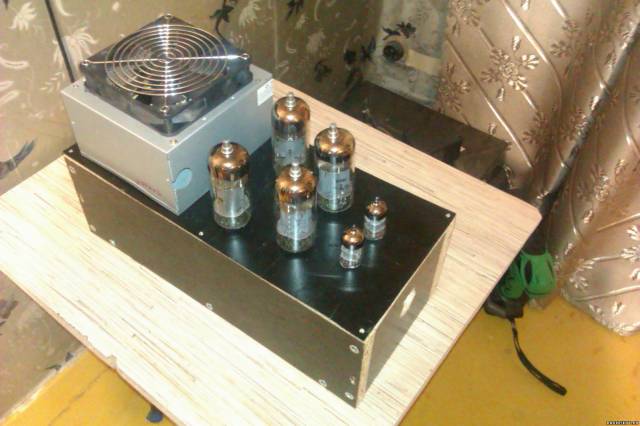

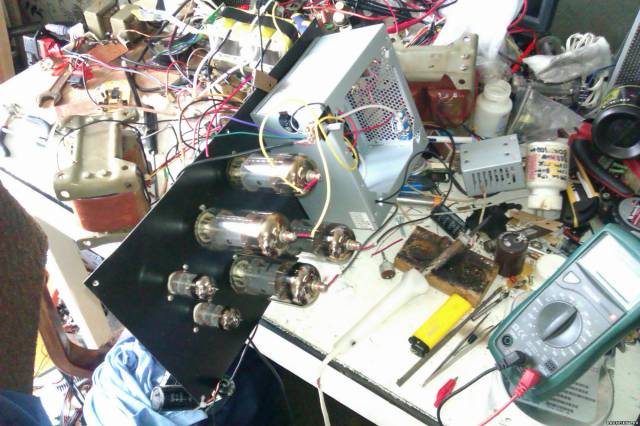

После сбора усилителя и проверки его работы основной проблемой встал корпус. Долго думал, что же придумать под корпус , пока на глаза не попался ящик один. Вспомнил, что в этом ящике привозили фурнитуру сборщики кухни, соответственно ящик был собран кое-как, но, что самое главное, размеры стенок (длина и высота) были одинаковыми. Расколотил ящик, собрал по-хорошему его и получился нормальный корпус, в который лёжа влезали оба выходника и стоя транс питания. Верхнюю крышку вырезал из стенки старого системного блока (на работе кое-как нашел старый системник, с толстым железом). Транс питания с дросселями решил накрыть корпусом компьютерного БП, предварительно вырезав в нем дыру. Все дырки в железе вырезал сам, с помощью ножниц по металлу. Под лампы высверлил дырки криво, но под лампами эту кривоту не видно, а на звук это не влияет :).

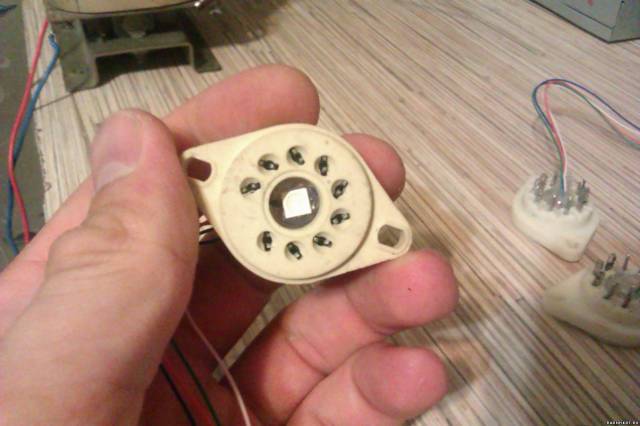

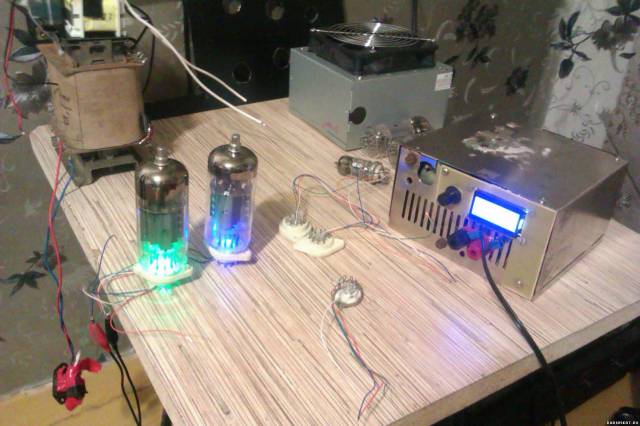

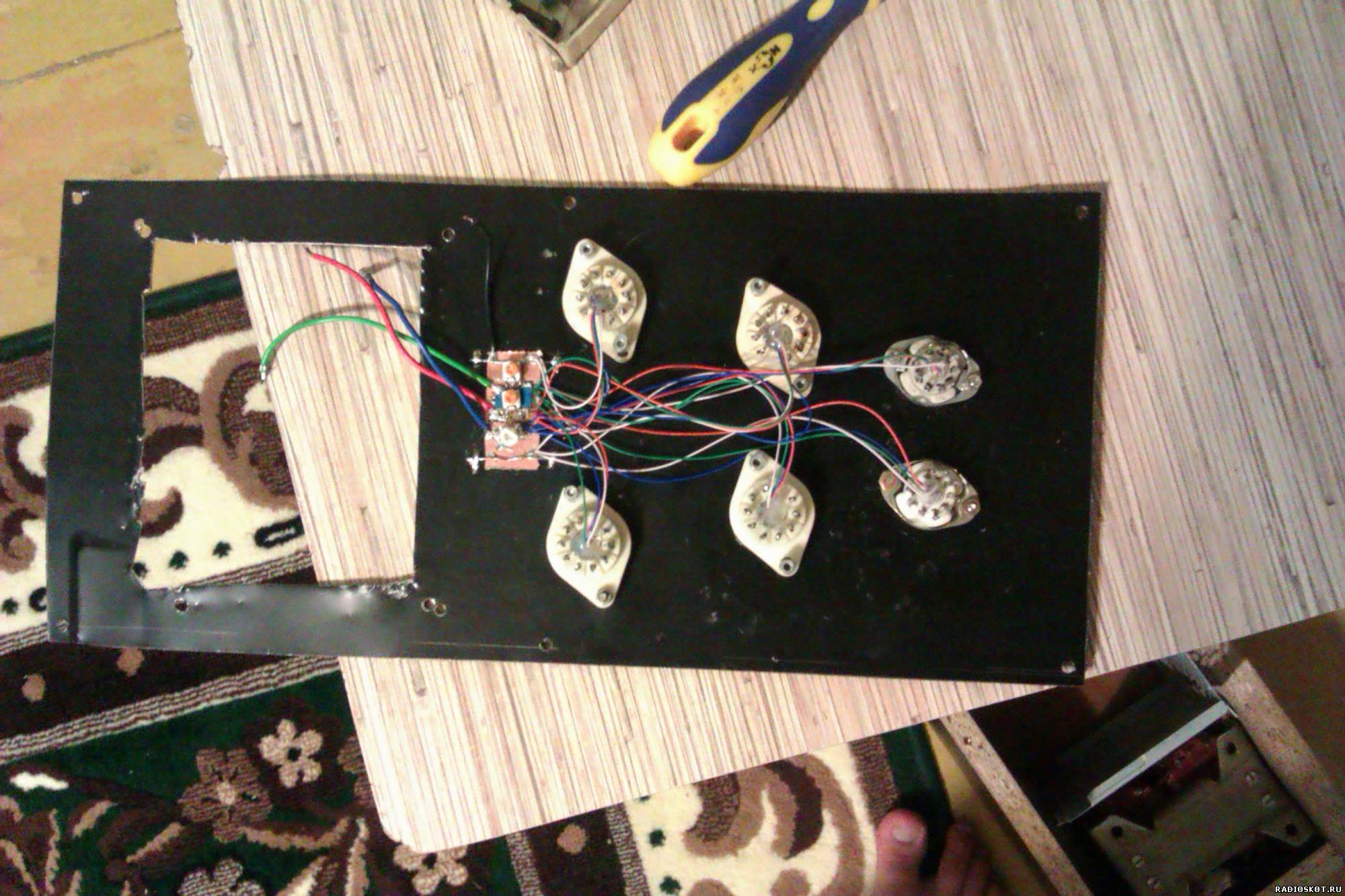

Захотелось добавить разных цветов в свое детище, взял припасенную с давних времен светодиодную RGB-ленту, выковырял из нее светодиоды (в одном корпусе три цвета) и посадил на клей в дырки в панельки ламп. Чтоб можно было менять цвета в зависимости от настроения, сзади вывел три тумблера, на каждый цвет.
Корпус зачистил и покрасил автомобильной краской. Но надо было сразу и лаком покрыть, а то сейчас появились сколы и надо перекрашивать.

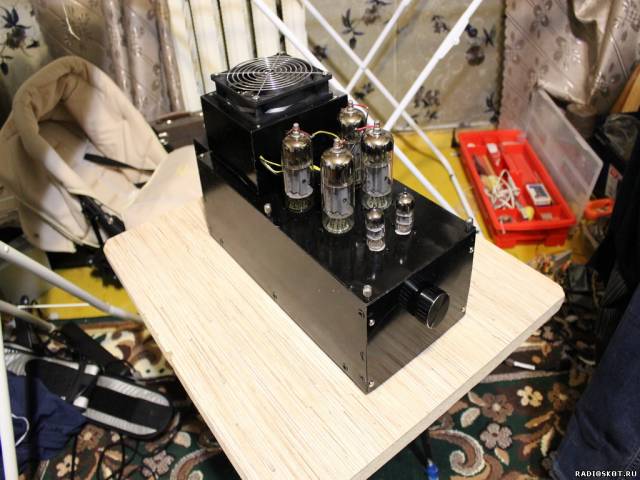

Собрал корпус, собрал усилитель, настроил анодный ток и удивился! Удивился чистоте звука, наличием басов (это на ТАНах-то) отсутствия фона. Скажу честно, не ожидал, ведь собран был считай на коленке.
Больше всего меня радует сумма, которую я вложил в него:
— Лампы: 80 рублей (2х6Н23П по 10 рублей + 8х6П36С – купил 8 штук за 60 рублей, выбрал лучшие);
— Панельки под лампы: 100 рублей за все;
— Панельки вход-выход аудио: 30 рублей:
— Тумблеры для светодиодов: 30 рублей;
— Ручка громкости: 30 рублей;
— Детали (несколько резисторов + межкаскадные конденсаторы): 100 рублей.

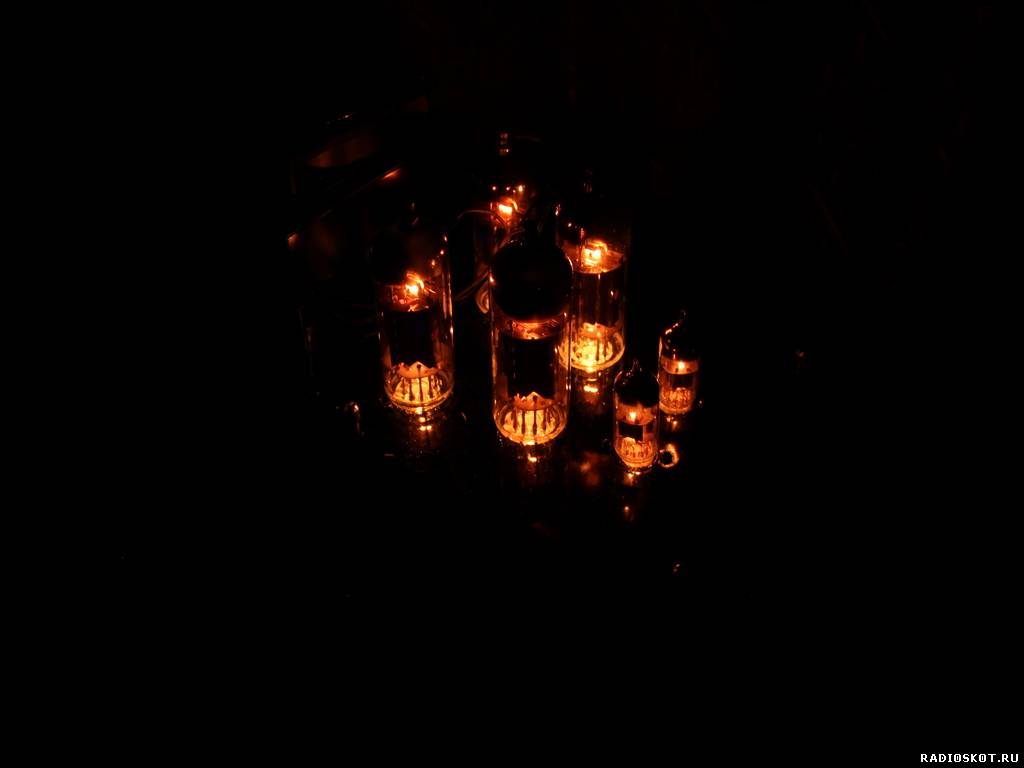

Итого всего на 370 рублей. Остальное мое собственное, включая краску (не помню для чего покупал ее). Сейчас усилитель стоит и радует меня своими вечерами своим звуком и видом (особенно в темноте). А к нему потихоньку готовится виниловая вертушка…
