Простой кодовый замок

Кодовый замок — устройство защиты от любопытных глаз и рук будет представлен в этой статье.

Главная его часть — реле.

Вот принципиальная схема устройства :

Детали в устройстве :

Реле :
K1,K2,K3,K6,K4,K8 и K7 — РЭС 42.
K5 — РЭН 33.

Конденсаторы :
C1 — 56мкФ * 400 вольт.
C2,C3,C4,C5,C6,C8 — 4200мкФ * 25 вольт.
C7 -20000мкФ.

Прочие элементы :
LA1 — красная лампа накаливания на 220 вольт.
LA2 — любая лампа на 12 вольт.
Tr1 — любой трансформатор на 12 и 12 вольт.
Кнопки — любые без фиксации.

Резисторы :
R1 — резистор 10кОм.
R2 — резистор 2.4 кОм.
R3 — резистор 10 кОм.

Диоды :
VD1 — диод Д226.
VD2 — тиристор КУ202Н.

Схему можно упростить :
вместо реле применить транзисторы или тиристоры.

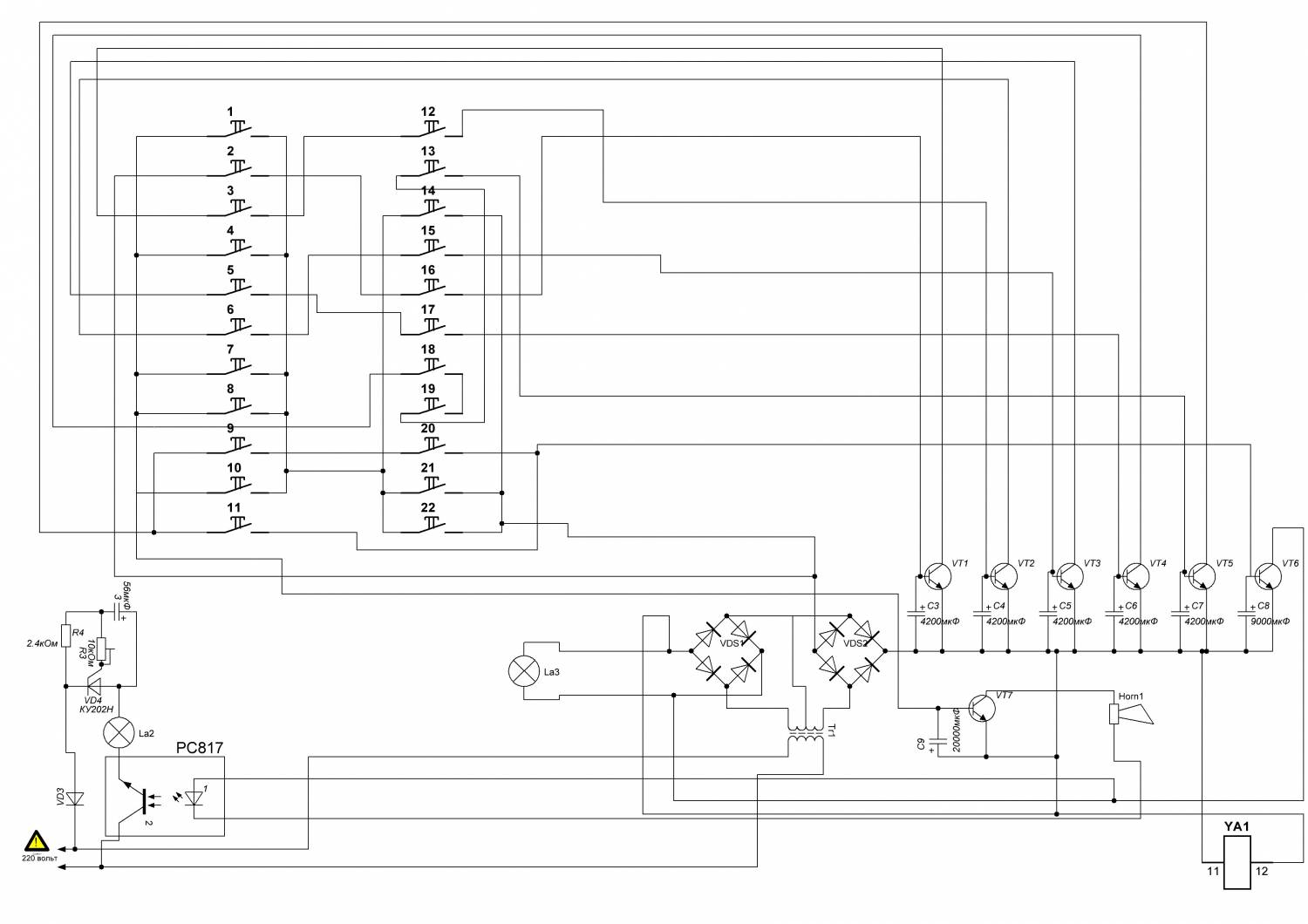

А вот и упрощённая схема :

Незабываем про реле РЭН 33:

Инструкция к замку :
Устройство работает по принципу каскадов — включилось реле 1 -> оно открыло доступ тока к реле 2 -> оно открыло доступ тока к реле 3 … и так далее ,пока последний каскад не откроется и не включится последнее реле , которое откроет замок.

1.Сигнализация

При нажатии одновременно на кнопки 1,4,7,8,10 и 14,21,22 включится реле K5 и включит сирену и мигалку(стробоскоп). Реле K5 остаётся включённым примерно одну минуту(зависит от ёмкости C7).

2.Правила пользования:

Чтобы открыть замок,нужно:

2.1.Одновременно нажать на кнопку 2 и 16.

2.2.Не более, чем через 9 секунд одновременно нажать на кнопку 3 и 12.

2.3.Не более, чем через 9 секунд одновременно нажать на кнопку 6 и 15.

2.4.Не более, чем через 9 секунд одновременно нажать на кнопку 5 и 17.

2.5.Не более, чем через 9 секунд одновременно нажать на кнопку 9 и 20 или просто на кнопку 11.

2.6.Реле K4 включено, и замок открыт примерно на 24 секунды.

В качестве Horn1 можно применить обычный звонок от старых — престарых дисковых телефонов с круглым номеронабирателем,но тогда придётся включать его через реле в сеть , так как он рассчитан на 220 вольт.Или можно собрать небольшой звуковой генератор на однопереходном транзисторе серии КТ117. Вот схема генератора:

При включении сигнализации (K5) питание отключается от реле K4, и тем самым не позволяет открыть замок в момент сигнализации.

Для большей надёжности, кнопки следует расположить вразнобой навесным монтажом, вставив толкатели в соответствующие отверстия, сделанные в корпусе устройства. Их следует раскрасить (если конечно будет желание) разными цветами и сделать себе памятку, или просто запомнить какой цвет соответствует какому номеру кнопки.

Транзисторы — любые NPN типа .

При желании, можно удалить один или несколько каскадов реле(транзисторов), а именно K1,K2,K3 и K6(VT1 — VT5) , но это уменьшит надёжность устройства , хотя и не существенно.

WMR:R120290391116.

Автор — Константин Костюков (Radiofox).
