Был в наличии неплохой трёхцветный светодиод, и понадобилось сделать из него фонарик, в котором можно было бы регулировать каждый цвет отдельно (или смешивать цвета, для получения интересных комбинаций). Представляем простейшую схему, которая как раз и может управлять каждым цветом светодиода RGB средней мощности (несколько Ватт). На практике использовалась чтоб настраивать каждый канал у LED RGBW 4 х 3 Вт. Всё это питалось от аккумуляторных батарей 18650 3,7 В. Параметры каналов были такие:
- R 2,2–2,6 В, 700 мА
- B 3,3–3,5 В, 700 мА
- G 3,0- 3,3 В, 700 мА

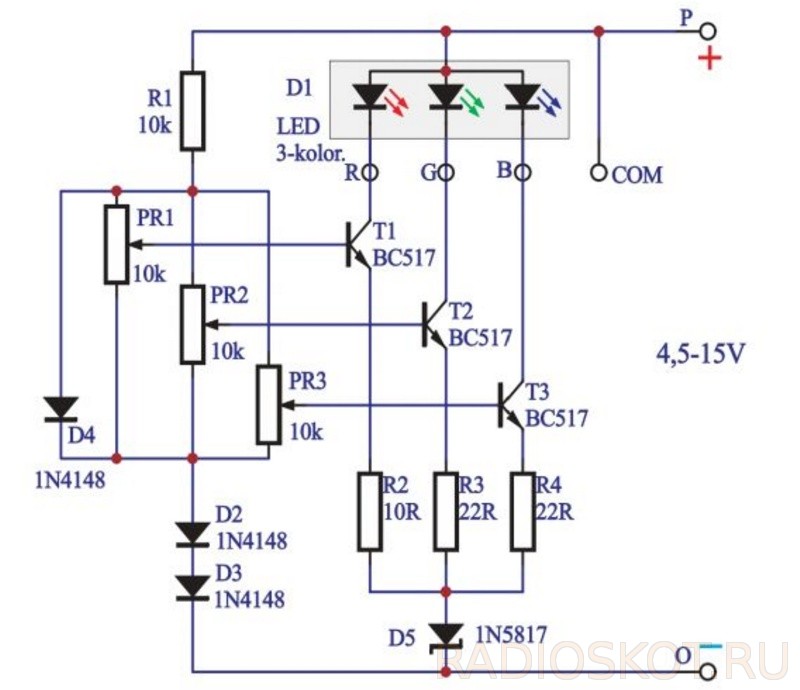

Что касается работы схемы, обратите внимание что на три светодиода есть как бы три модуля — первый PR1-T1-R2; второй и третий аналогичны и параллельны этому. Теоретически мощные светодиоды не должны питаться такими простыми схемами, потому что для правильной работы им требуется ток, а не напряжение. Но как простейший вариант вполне пойдёт.
Схема содержит составные транзисторы Дарлингтона (BC517), которые можно заменить сборкой:

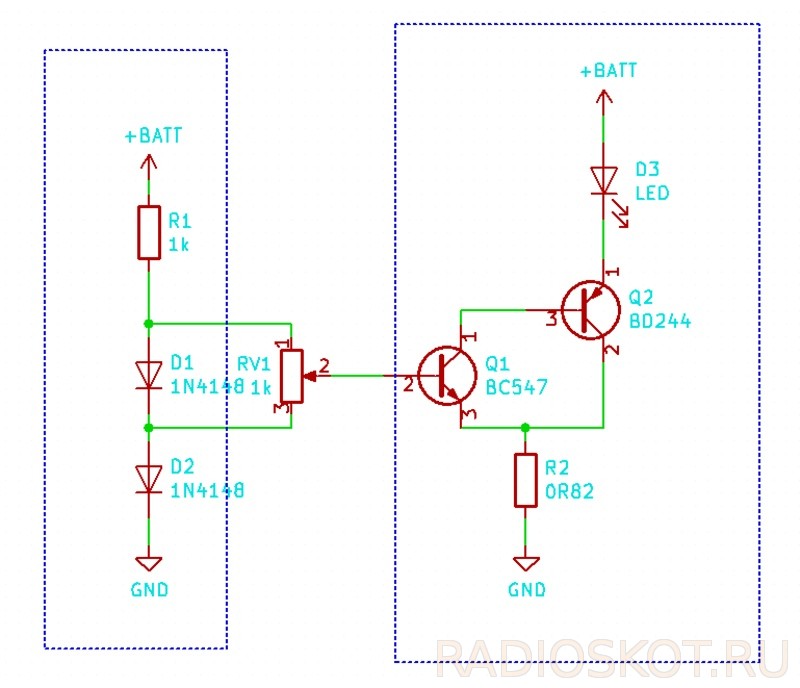

На схеме выделены в рамках отдельными блоками слева — источник опорного напряжения на диодах, одного хватит на всю схему, для этого сюда можно подключить несколько потенциометров и одну или несколько выходных цепей — рамка справа. Здесь Q1 маломощный, например BC547, а Q2 — большей мощности, используйте к примеру BD244, ток 1 А не вызывает в нем значительного уменьшения коэффициента усиления, как в транзисторах средней мощности, подобных BD136. После замены транзисторов, диоды D5 и D3 необходимо удалить.
Питать в автономном режиме лучше от литиевого АКБ 18650, но одной банки будет недостаточно, потому что схема не с низким падением напряжения, поэтому должно быть два аккумулятора последовательно, а транзисторам потребуются радиаторы.
Значение R2 устанавливает максимальный ток источника, значения R1 и RV1 не критичны. Транзистор Q1 начинает проводить > 0,6 В. Диод D2 устанавливает это минимальное напряжение, теоретически он должен давать регулировку от нуля, на практике прямое напряжение диода не будет точно равно Ube транзистора. В крайнем верхнем положении ползунка потенциометра на R2 следует выставить 0,6 В, что дает нужные для светодиода 0,6 / 0,82 = 0,73 А.
