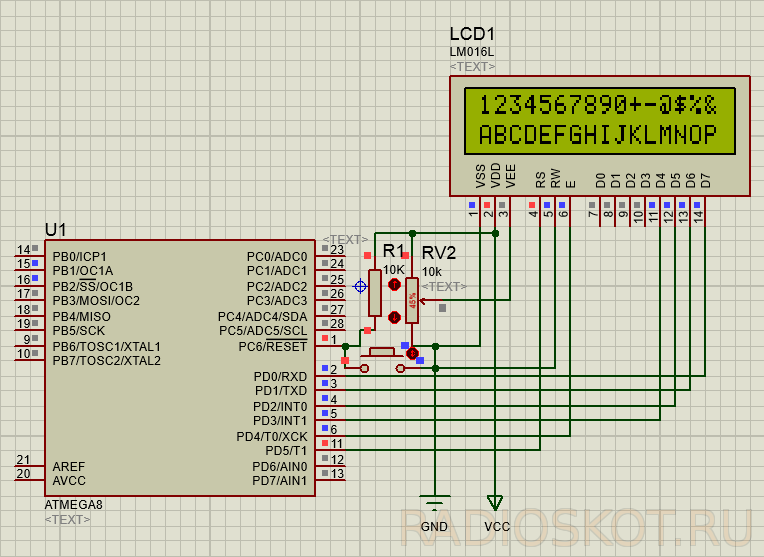

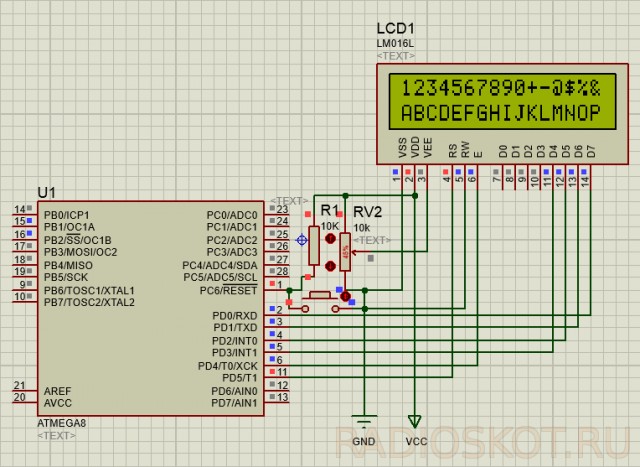

По ходу обсуждения в одной из тем форума возникла необходимость проверки исправности жидкокристаллического дисплея 1602, вследствие чего была написана программа для микроконтроллера. Неожиданно решение оказалось востребованным не только в рамках конкретного обсуждения. Кроме, собственно, дисплея, для создания "проверочного стенда"
необходим минимум деталей:
- микроконтроллер ATMega8P или ATMega8A в корпусе DIP-28 или PQFT-32;
- резистор 10 килоом;
- подстроечный резистор 10 килоом;
- тактовая кнопка (кнопка без фиксации).
Тактирование от внутреннего генератора 8 МГц.

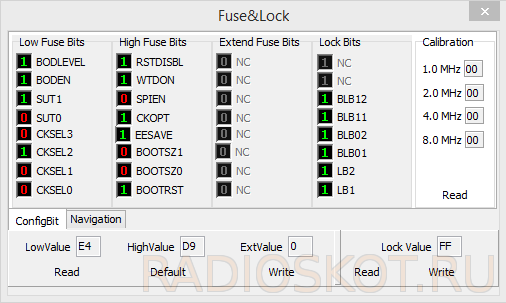

Фюзы: LowValue — E4, HighValue — D9.
Для монтажа наиболее удобно использовать беспаечную макетную плату. Питание схемы — 5 вольт. Проект в Proteus, прошивка — в архиве.
