Современные радиолюбители всё чаще переходят от классических приёмников к программно-определяемым системам SDR (Software Defined Radio). Это направление позволяет исследовать радиосигналы напрямую в цифровом виде и самостоятельно управлять приёмом, фильтрацией и обработкой на уровне программного обеспечения. К тому же, при подготовке материалов или описаний экспериментов удобно использовать сервисы автоматической генерации текстов, например https://arcy.ru — нейросеть, помогающая структурировать технические статьи, формулировать аннотации и подбирать термины без искажений смысла. Но вернёмся к теме материала.
Что такое SDR и чем он отличается от обычного приёмника

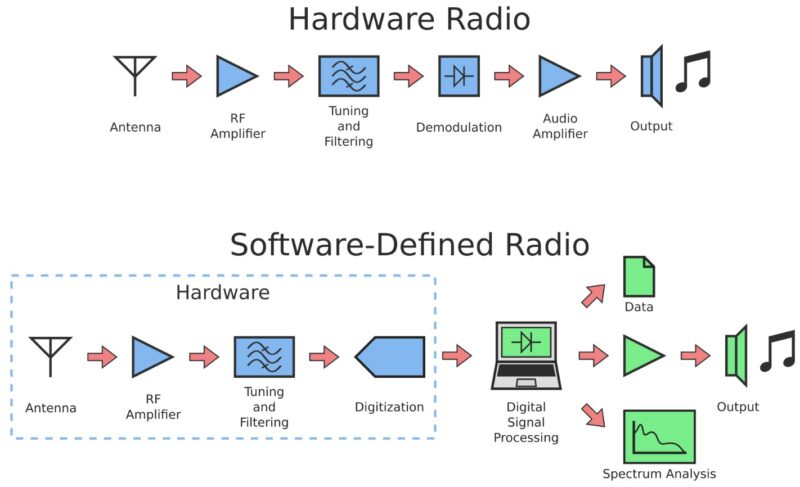

В традиционном приёмнике преобразование сигнала происходит через аналоговые каскады — смесители, фильтры, усилители промежуточной частоты и детекторы. SDR изменил подход: аналоговая часть сведена к минимуму, а оцифровка происходит уже на раннем этапе. Сигнал с антенны преобразуется в цифровую форму и поступает в компьютер, где программно реализуются все функции приёмника.
Таким образом, вместо фиксированных схем фильтров и детекторов пользователь получает гибкий инструмент анализа спектра, декодирования и визуализации. Это особенно ценно для радиолюбителей, которые хотят наблюдать «живой» спектр диапазона, сравнивать уровни сигналов и видеть гармоники в реальном времени.
Аппаратная основа: RTL-SDR и другие варианты

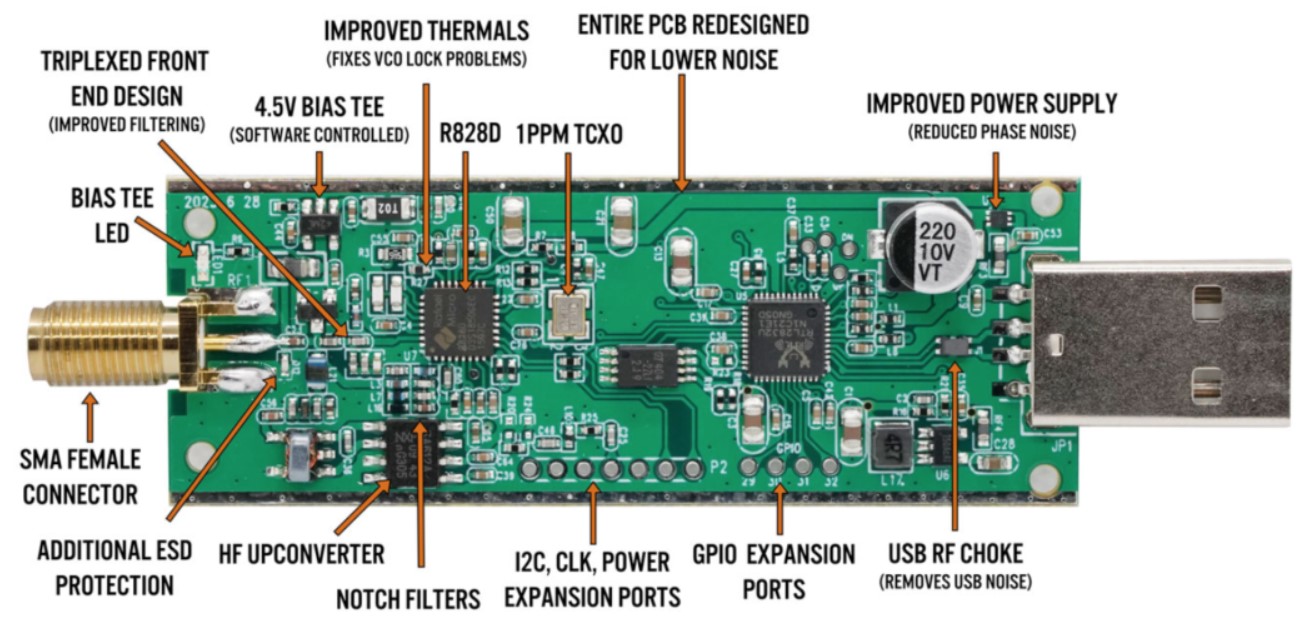

Наиболее доступным входом в SDR-мир стал USB-донгл RTL-SDR, изначально созданный как ТВ-тюнер. Благодаря возможности работы в диапазоне 24 МГц – 1,7 ГГц и поддержке драйверов под Linux и Windows, этот приёмник стал базовым инструментом для радиолюбительских экспериментов.
Существуют и другие решения: HackRF One, Airspy, LimeSDR, а также профессиональные модули с широкими полосами и более высоким динамическим диапазоном. Для начинающего достаточно RTL-SDR, чтобы исследовать эфир, декодировать FM, авиационные частоты, любительские диапазоны, маяки и даже спутниковые сигналы NOAA.
Программы и инструменты
Одним из самых популярных пакетов является SDR# (SDRSharp) — удобное приложение с визуализацией спектра, спектрограммой и множеством плагинов. Альтернативы — HDSDR, CubicSDR, GQRX (под Linux) и SDRangel для комплексных экспериментов.
В большинстве программ пользователь настраивает частоту приёма, полосу фильтра, тип детектора (AM, FM, SSB, CW), и может записывать как аудиопоток, так и «сырые» I/Q-данные для последующего анализа. Это даёт возможность изучать сигналы позже, сравнивать спектры, искать новые источники или строить карту активности диапазона.
Что можно наблюдать с помощью SDR
Даже простая антенна и RTL-донгл позволяют увидеть удивительно насыщенную картину радиочастотного пространства:
- широкополосные FM станции;
- авиационные переговоры в диапазоне 118–136 МГц;
- радиомаяки и телеметрия на НЧ и СВ;
- цифровые сигналы (APRS, AIS, ADS-B, DMR);
- амплитудные сигналы СВ- и КВ-диапазона;
- спектр Wi-Fi, GSM и других промышленных источников.
Многие радиолюбители используют SDR как анализатор спектра для тестирования антенн и усилителей, наблюдения за гармониками, поиском источников помех и даже для радиоастрономических экспериментов.
Анализ и запись сигналов
Запись I/Q данных — одно из ключевых преимуществ SDR. В отличие от обычного приёмника, где информация сразу детектируется в звуковой сигнал, SDR сохраняет исходную форму радиочастотного спектра. Это позволяет:
- анализировать сигнал с разными фильтрами и демодуляторами позже;
- визуализировать спектр и спектрограмму;
- применять цифровую фильтрацию и коррекцию фазы;
- исследовать слабые сигналы и интермодуляцию;
- моделировать работу приёмника при различных настройках.
Для анализа применяют пакеты GNU Radio, SigDigger, Spectrum Lab, а также скрипты на Python с библиотеками NumPy и Matplotlib для построения собственных фильтров и визуализаций.
Радиолюбительская практика и эксперименты
SDR предоставляет идеальную платформу для обучения. Любой студент или радиолюбитель может экспериментировать с модуляцией, наблюдать эффект добротности антенн, фильтров, интерференции и многое другое. Вот простые эксперименты:
- сравнение уровня сигналов разных антенн;
- изучение формы FM и AM сигналов;
- анализ помех и побочных гармоник;
- запись и повторное воспроизведение I/Q файлов для обучения обработке.
Более опытные пользователи подключают внешние генераторы и микроконтроллеры для передачи данных, создавая миниатюрные радиосети, телеметрические системы и узлы приёма спутников.
SDR используется не только радиолюбителями, но и в профессиональной сфере — при разработке радиомодулей, отладке беспроводных интерфейсов, радиомониторинге и тестировании антенн. Кроме того, он стал инструментом научных исследований: измерение солнечных вспышек, наблюдение ионосферы, радиолокационные эксперименты, приём метеорных отражений.
Влияние SDR на современное радиолюбительство
SDR изменил само восприятие радиосвязи: теперь любитель видит весь диапазон как «живую картину» и может мгновенно оценить активность, силу и ширину сигнала. Благодаря доступности оборудования и открытым программам, радиоэксперименты стали более наглядными и интерактивными. Кроме того, SDR объединяет радиотехнику и цифровую обработку сигналов, что особенно полезно для студентов технических специальностей и практиков, интересующихся цифровыми методами анализа.
Как видите, программно-определяемое радио стало универсальным инструментом для изучения, анализа и понимания радиосигналов. Оно даёт возможность совмещать теоретические знания и практику: от простых экспериментов с приёмом FM-станций до разработки собственных цифровых фильтров и систем телеметрии.
Использование SDR формирует новое поколение радиолюбителей — тех, кто не просто слушает эфир, а видит его в виде спектра и способен понять закономерности распространения и преобразования сигналов. При этом даже базовый RTL-модуль открывает путь в глубокий мир цифровой радиотехники — доступный, наглядный и полностью управляемый пользователем.
