Первоначально задача состояла в том, чтобы сделать несложный и компактный регулятор мощности для сетевого паяльника, работающего от переменного напряжения 220 вольт и после некоторых поисков за основу была взята схема, опубликованная некогда в журнале Радио 2-3\92 (автор — И.Нечаев г. Курск).
Схема принципиальная регулятора 220В
Интересная особенность этой схемы заключается в том, что на её выходе можно получить напряжение большее, чем на входе. Это может понадобиться, например, если нужно по каким-либо причинам увеличить номинальную мощность Вашего паяльника. Например, если нужно выпаять/впаять какую-либо массивную деталь, а температура жала паяльника для этого недостаточна. Повышение напряжения происходит благодаря его преобразованию из переменного в постоянное (после выпрямления диодным мостом и сглаживающего пульсации напряжения конденсатора С1). Таким образом, после выпрямителя, мы можем получим постоянное напряжение до 45 вольт. На первых двух элементах микросхемы К176ЛА7 здесь собран обычный генератор с возможностью регулировки скважности импульсов и ещё на двух её элементах — умощняющий буферный каскад. Частота генератора при указанных на схеме элементах С3, R2, R3 — указана порядка 1500Гц, а скважность импульсов можно регулировать резистором R4 от 1,05 до 20. Эти импульсы через буферный каскад и резистор R5 поступают на электронный ключ на транзисторах и с него — на нагрузку (паяльник). Напряжение на нагрузке примерно равно 40…45В в зависимости от мощности понижающего трансформатора на входе и мощности потребления паяльника).

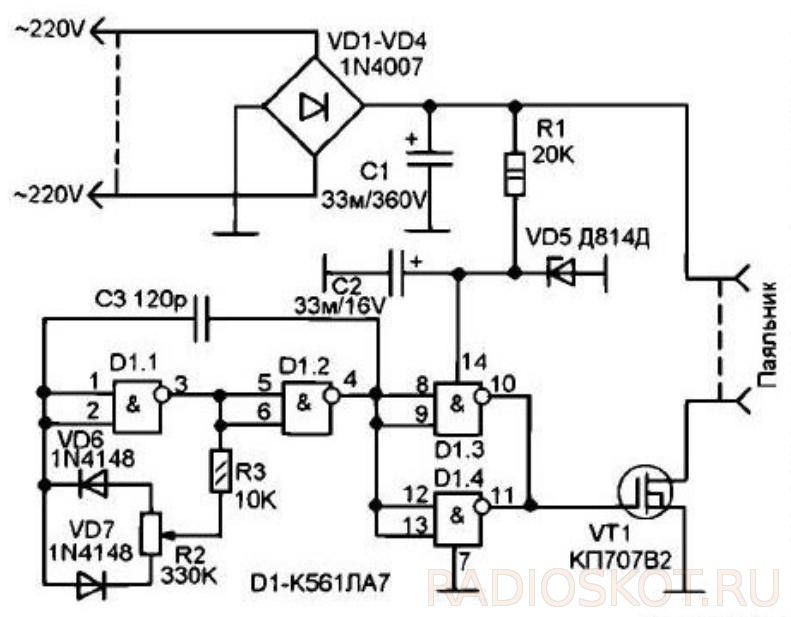

Существует, также, вариант этой же схемы, но несколько переделанный для возможности работать с нагрузкой 220 вольт. Принцип работы этой схемы тот же, но в качестве ключа применён полевой транзистор и, соответственно, несколько изменены номиналы некоторых элементов для обеспечения работы схемы с напряжением:
Здесь управление «ключом» на транзисторе VT1 также производится широтно — импульсным методом. И напряжение на своём паяльнике Вы также можете регулировать в довольно широких пределах, от максимального (примерно 300 вольт) до минимального уровня (в десятки вольт). Пределы регулировки, выходного напряжения можно сузить до необходимых Вам пределов, если последовательно с диодами VD6, VD7 включить резисторы, как в предыдущей схеме. Номиналы этих резисторов могут быть в пределах от единиц до 100 кОм и подбираются (если это необходимо) при настройке. Ни в каких других настройках обе схемы не нуждаются и не критичны к применяемым деталям.

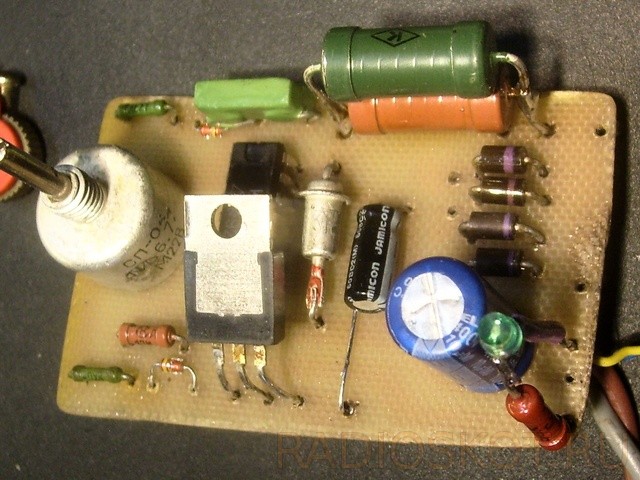

Мною была собрана и опробована вторая схема для паяльника на 220 вольт. Вместо фильтрующего конденсатора С1 был установлен номинал 25 мкФ х 400 В (больших ёмкостей просто не оказалось в наличии), а С2 увеличен до 47 мкФ х 16 В и С3 — 150 пФ (частота генератора при этом получилась порядка 30 кГц, что гораздо больше, чем в первой схеме. Но схема заработала при этом вполне нормально и, честно говоря, увеличивать эту ёмкость и менять частоту не пытался). Печатная плата рисовалась «от руки»:

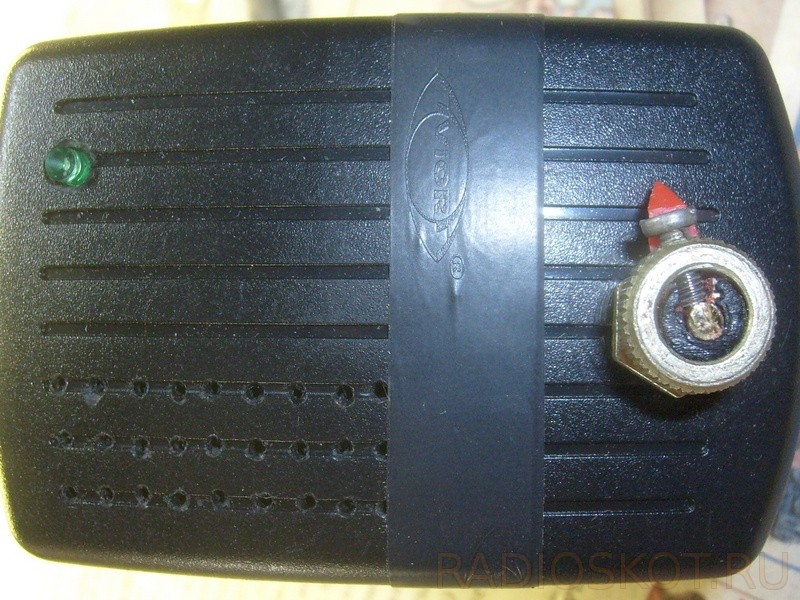

Микросхему здесь можно заменить на другую из серий К561, К176 либо аналогичную импортную, содержащую не менее четырёх инверторов/элементов «И-НЕ» или «ИЛИ-НЕ» (К561ЛЕ5, К176ЛЕ5, К561ЛН2, CD4001, CD4011 …). Транзистор я поставил типа BUZ90. При подключении нагрузки до 100 ватт (пробовал с обычной лампой накаливания) транзистор не грелся вообще и теплоотвод не потребовался (схема собиралась для паяльника мощностью 40 ватт). Но сильно грелся резистор R1, поэтому в качестве него пришлось поставить два двухваттных резистора по 47 кОм, включённых параллельно. И всё равно они греются при работе довольно ощутимо, поэтому пришлось сделать в корпусе ряд небольших отверстий в месте расположения этих резисторов для вентиляции:
Стабилитрон был поставлен Д814Г (можно применить любой на напряжение 6 — 14 вольт и на ток порядка 20 мА, в зависимости от диапазона питания и тока потребления применённый микросхемы), переменный резистор R2 — 220 кОм. Вместо диодов 1N4148 можно поставить КД522 или КД521. Электролитические конденсаторы обязательно должны быть на рабочее напряжение не меньше требуемого по схеме. В качестве простейшего индикатора работы был применён светодиод (можно любой, малой мощности), включённый параллельно выходу последовательно с гасящим резистором. Номинал резистора подбирается при настройке в зависимости от типа светодиода и необходимой яркости его свечения (анод светодиода подключается к «+» выводу выхода схемы).

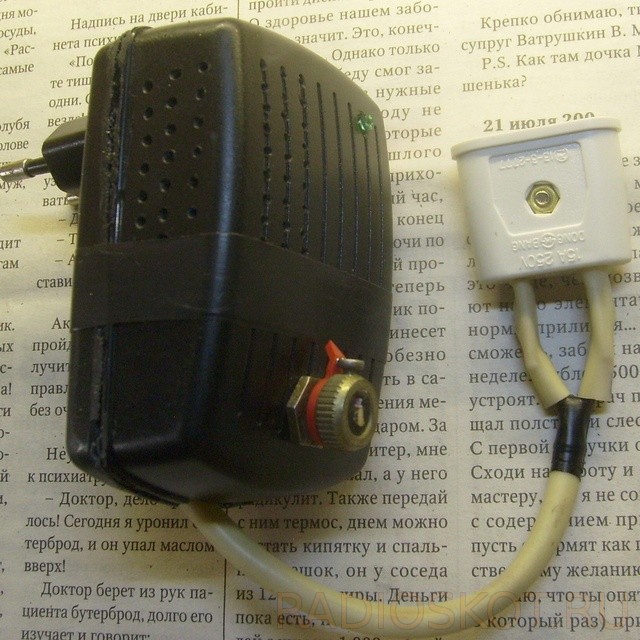

Вся схема, как видно, легко умещается в корпусе от адаптера/зарядки. Её также можно использовать в качестве, например, регулятора яркости свечения лампы накаливания. Яркость регулируется плавно и никаких «мерцаний» лампы при этом замечено не было.

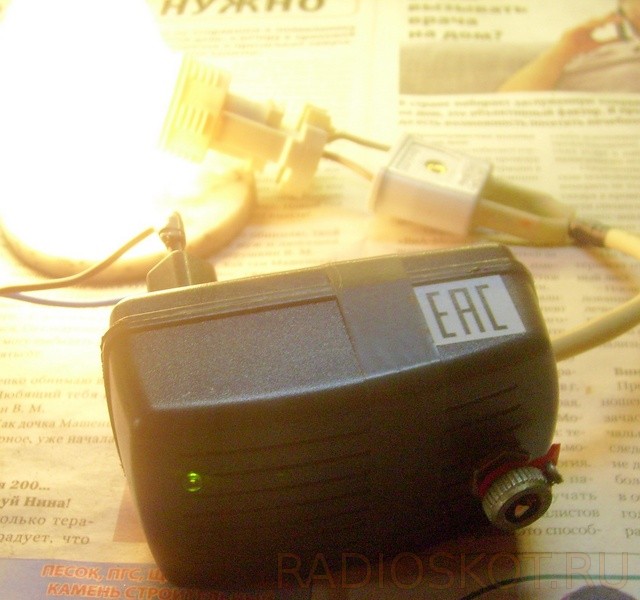

Проверка работы регулятора
Материал прислал Барышев Андрей.
