Оценка рисков и планирование сценариев требует точности. Мозг плохо справляется с удержанием в памяти многоуровневых ветвлений событий. Диаграмма дерева вероятностей как раз и решает эту проблему за счет наглядной структуры. Инструмент переводит абстрактные математические концепции в четкую графическую схему. Пользователь строит логические цепочки от начальной точки к финальным исходам.
🎓 Метод опирается на простые законы логики. Каждое решение или случайное событие порождает новые варианты будущего. Графическое представление позволяет отследить каждый маршрут. Это критически важно в бизнесе, медицине, инженерии и повседневном планировании. Ошибки когнитивного восприятия часто заставляют людей неверно оценивать шансы. Визуализация устраняет интуитивные искажения и оставляет только сухие факты.
Специалисту не нужно быть математиком для работы с ветвлениями. Достаточно понимать базовый принцип расщепления вариантов. Онлайн калькулятор дерева вероятностей берет на себя рутину пересчета. Остается только вписать исходные данные и проанализировать результат. Ниже разобраны принципы составления схем, реальные примеры из практики и частые ловушки мышления.
Анатомия древовидной структуры

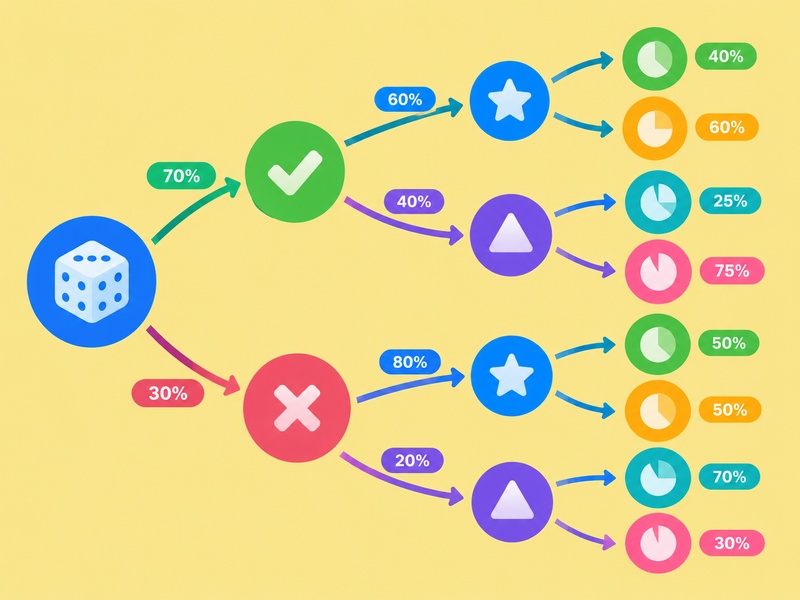

Построение начинается с одной стартовой точки. От нее отходят линии к возможным исходам 1-го этапа. Эти линии называются ветвями. Концы ветвей образуют узлы. Если событие имеет продолжение, от узла отходят новые ветви. Конечные точки маршрутов называются листьями. Они показывают финальный результат конкретной цепочки.
Главное правило математики ветвлений: сумма шансов всех ветвей, исходящих из 1 узла, всегда равна 1.
Если вариант А имеет шанс 0,6, то альтернативные варианты из этой же точки в сумме должны давать 0,4. Это называется правилом полной вероятности. Формула выглядит так:
Ptotal = P1 + P2 + … + Pn = 1
События делятся на независимые и зависимые. Если подбросить монету 2 раза, результат 2-го броска не связан с 1-м. Это независимые события. Если достать карту из колоды и не вернуть ее, шансы для 2-й карты изменятся. Это зависимые события. Древовидная схема идеально учитывает изменения шансов на каждом следующем шаге.
Базовые математические операции на ветвях
Расчет финальных показателей требует всего два арифметических действий. Движение вдоль одной цепочки требует использования знака *. Чтобы узнать шанс наступления серии событий одно за другим, показатели каждой ветви перемножаются.
Pchain = Pstep1 * Pstep2 * Pstep3
Движение поперек цепочек требует использования знака +. Если нужно узнать шанс достижения определенного результата, который встречается в нескольких разных ветвях на концах дерева, показатели этих финальных точек складываются.
Pfinal = Pleaf1 + Pleaf2
Теорема Байеса легко объясняется через графическую схему. Она помогает найти условную вероятность. Это шанс того, что произошло 1-е событие, если известно, что наступило 2-е. Формула Байеса в упрощенном виде:
PA|B = PA ∩ B / PB
Справочник терминов и концепций
Для свободного владения инструментом важно понимать базовый язык аналитики. В таблице ниже собраны основные понятия.
| Термин | Суть простым языком | Пример из практики | Обозначение |
|---|---|---|---|
| Узел | Точка принятия решения или случайного события. | Клиент зашел на сайт. | N |
| Ветвь | Путь от 1 узла к другому, имеющий свой шанс. | Клиент добавил товар в корзину. | E |
| Лист | Финальный исход цепочки, дальше которого нет развития. | Товар успешно оплачен и доставлен. | L |
| Независимые исходы | Наступление 1-го не меняет шансы 2-го. | Выпадение орла на монете 5 раз подряд. | PA * PB |
| Зависимые исходы | 1-й шаг напрямую влияет на математику 2-го шага. | Вытягивание выигрышных билетов из урны. | PB|A |
| Совместные события | Могут произойти одновременно в 1 испытании. | Выпадение четного числа и числа больше 2 на кубике. | PA ∩ B |
| Несовместные события | Появление 1-го исключает появление 2-го. | Деталь либо бракованная, либо качественная. | PA ∪ B |
| Условная вероятность | Шанс события при условии, что другое уже случилось. | Шанс ДТП при условии гололеда на дороге. | PA|B |
| Априорная вероятность | Базовая оценка шанса до получения новых фактов. | Общий процент брака на заводе за год. | PA |
| Апостериорная вероятность | Уточненная оценка после появления новых данных. | Шанс брака после срабатывания датчика контроля. | PA|B |
| Полная вероятность | Сумма всех путей, ведущих к 1 конкретному результату. | Сумма успешных продаж через все каналы рекламы. | Ptotal |
| Пересечение | Вероятность наступления 2 событий вместе. | Посетитель кликнул на баннер и купил подписку. | A ∩ B |
| Математическое ожидание | Среднее ожидаемое значение при многократном повторении. | Ожидаемая прибыль от рекламной кампании за 1 месяц. | Ex |
| Ложноположительный итог | Тест показал наличие признака, которого по факту нет. | Антивирус удалил безопасный системный файл. | FP |
| Ложноотрицательный итог | Тест не нашел признак, который по факту присутствует. | Сканер безопасности пропустил троян. | FN |
Разбор примера 1 — Анализ качества на производстве
📝 Рассмотрим классическую задачу контроля качества. Завод производит микросхемы на 3 конвейерах. Конвейер 1 выпускает 50% всей продукции. Конвейер 2 выпускает 30%. Конвейер 3 дает 20%. Известен процент брака для каждого оборудования. Для 1-го это 1%, для 2-го это 2%, для 3-го это 5%.
Требуется найти шанс того, что случайно взятая микросхема окажется бракованной. Древовидная схема строится из 1 корня на 3 ветви выбора конвейера. Веса ветвей: 0,5 для 1-го, 0,3 для 2-го, 0,2 для 3-го. От каждого узла отходит по 2 ветви — брак и норма.
Для ветви конвейера 1 шансы: 0,01 брак и 0,99 норма. Для конвейера 2 шансы: 0,02 брак и 0,98 норма. Для конвейера 3 шансы: 0,05 брак и 0,95 норма. Движемся вдоль ветвей к листьям с браком, применяя знак *.
- Ветвь 1: 0,5 * 0,01 = 0,005
- Ветвь 2: 0,3 * 0,02 = 0,006
- Ветвь 3: 0,2 * 0,05 = 0,01
Применяем знак + для всех листьев с браком: 0,005 + 0,006 + 0,01 = 0,021. Шанс получить дефектную деталь равен 2,1%.
Теперь усложняем задачу с помощью логики Байеса. Мы взяли деталь, и она бракованная. Каков шанс, что ее сделал конвейер 3? Берем шанс брака на ветви 3 и делим на общий шанс брака. Расчет: 0,01 / 0,021 = 0,47. Получается 47%.
Разбор примера 2 — Медицинская диагностика и когнитивные искажения
📝 Медицинские тесты часто вводят людей в панику из-за неумения считать шансы, но диаграмма дерева вероятностей расставляет все на места. Допустим, некая болезнь поражает 1 человека из 1000. Шанс заболеть равен 0,001. Значит, шанс быть здоровым равен 0,999.
Точность теста составляет 99%. Это значит, что тест выдает правильный положительный результат в 99% случаев наличия болезни. И дает правильный отрицательный результат в 99% случаев здоровья. Возникает ложноположительный результат с шансом 0,01.
Пациент сдает тест, и результат положительный. Какова реальная угроза? Интуиция кричит про 99%. Схема показывает иную картину.
Первое ветвление: статус пациента. Болен — 0,001. Здоров — 0,999. Второе ветвление от узла Болен: тест положительный — 0,99. Третье ветвление от узла Здоров: тест положительный ошибочно — 0,01.
Считаем цепочку больных с плюсом: 0,001 * 0,99 = 0,00099. Считаем цепочку здоровых с ошибочным плюсом: 0,999 * 0,01 = 0,00999. Общий шанс получить плюс на тесте: 0,00099 + 0,00999 = 0,01098.
Реальный шанс болезни при наличии плюса: 0,00099 / 0,01098 = 0,09. Шанс составляет всего 9%. В 91% случаев тест наврал из-за эффекта базового процента. Визуализация спасает нервы и помогает принять решение о повторной сдаче анализов.
Справочник типовых статистических сценариев
Для моделирования бизнес-процессов полезно опираться на средние рыночные показатели. Ниже представлена большая справочная таблица базовых вероятностей для различных отраслей. Цифры округлены до минимальных значений для удобства вставки в онлайн калькуляторы.
| Сфера применения | Сценарий или событие | Средний шанс | Влияющий фактор для сдвига ветви |
|---|---|---|---|
| Электронная коммерция | Конверсия из визита в покупку | 0,02 | Наличие скидки или таймера акции |
| Email-маркетинг | Открытие рассылки подписчиком | 0,15 | Кликбейтный заголовок письма |
| Email-маркетинг | Клик по ссылке внутри письма | 0,03 | Заметная кнопка призыва к действию |
| HR и найм | Приглашение на интервью после резюме | 0,05 | Релевантный опыт в аналогичной нише |
| Венчурные инвестиции | Выживаемость стартапа через 3 года | 0,1 | Наличие серийного основателя в команде |
| Разработка ПО | Наличие критического бага в релизе | 0,08 | Полнота покрытия кода автотестами |
| Банковский сектор | Одобрение потребительского кредита | 0,6 | Отличная кредитная история клиента |
| Банковский сектор | Дефолт по ипотечному займу | 0,04 | Потеря основного источника дохода |
| Производство электроники | Брак микроконтроллеров в партии | 0,01 | Смена поставщика кремниевых пластин |
| Страхование авто | Мелкое ДТП в течение 1 года | 0,12 | Стаж вождения менее 2 лет |
| Кибербезопасность | Клик сотрудника по фишинговой ссылке | 0,2 | Регулярные тренинги по безопасности |
| Медицина и здоровье | Осложнения после плановой операции | 0,03 | Возраст пациента старше 65 лет |
| SEO продвижение | Клик на сайт с 1-й позиции в поиске | 0,3 | Наличие расширенного сниппета |
| Контент-маркетинг | Репост статьи в социальных сетях | 0,01 | Наличие инфографики в тексте |
| Логистика и доставка | Опоздание курьера более чем на 1 час | 0,07 | Неблагоприятные погодные условия |
| Логистика и доставка | Повреждение груза при транспортировке | 0,02 | Использование плотной пузырчатой пленки |
| Ресторанный бизнес | Возврат блюда на кухню недовольным гостем | 0,01 | Нагрузка на кухню в часы пик |
| Геймдев и игры | Покупка внутриигровой валюты игроком | 0,05 | Проведение временного ивента со скидками |
| Подписные сервисы | Отмена подписки в 1-й месяц | 0,35 | Сложный процесс отвязки банковской карты |
| Недвижимость | Продажа квартиры в течение 1 месяца | 0,25 | Рыночная цена ниже аналогов на 5% |
| Организация мероприятий | Неявка гостя после регистрации | 0,4 | Платный вход вместо бесплатного билета |
| Техническая поддержка | Решение проблемы пользователя с 1-го ответа | 0,65 | Детальная база знаний на сайте компании |
| Строительство | Срыв сроков сдачи объекта | 0,8 | Проблемы с поставками стройматериалов |
| Сельское хозяйство | Гибель урожая от заморозков весной | 0,15 | Использование морозоустойчивых сортов |
| Спортивные ставки | Победа фаворита в футбольном матче | 0,65 | Травма ключевого нападающего перед игрой |
Разбор примера 3 — Парадокс Монти Холла
📝 Знаменитая задача, ломающая мозг, решается через графическую схему за 1 минуту. Суть игры: есть 3 двери. За 1 находится автомобиль. За 2 другими находятся козы. Игрок выбирает 1 дверь. Ведущий знает, где машина. Он открывает другую дверь, за которой точно коза. И предлагает игроку сменить выбор.
Интуиция подсказывает, что осталось 2 двери, и шанс равен 0,5. Это ошибка. Строим схему.
Шаг 1. Игрок выбирает дверь 1. Шанс на авто за ней равен 1/3. Шанс, что авто за дверьми 2 или 3, равен 2/3.
Шаг 2. Ведущий убирает неверный вариант из связки дверей 2 и 3. Вся вероятность 2/3 собирается в оставшейся невыбранной двери.
Дерево выглядит так. Ветвь А — авто за дверью 1 — шанс 0,33. Ветвь Б — авто за дверью 2 — шанс 0,33. Ветвь В — авто за дверью 3 — шанс 0,33.
Мы выбрали ветвь А. Если авто реально там, ведущий открывает любую другую дверь. Смена выбора ведет к проигрышу.
Если авто на ветви Б, ведущий вынужден открыть дверь 3. Смена выбора на дверь 2 ведет к победе. Шанс такого сценария 0,33.
Если авто на ветви В, ведущий вынужден открыть дверь 2. Смена выбора на дверь 3 ведет к победе. Шанс сценария 0,33.
Суммируем шансы победы при смене выбора: 0,33 + 0,33 = 0,66. Шанс победы возрастает в 2 раза. Без визуализации в этот факт сложно поверить.
Типичные ошибки при работе со статистикой
Инструмент считает формулы без ошибок, но данные в него вводит человек. Человеку свойственно ошибаться в оценке стартовых параметров. Таблица описывает главные ловушки разума.
| Название ошибки | Механизм возникновения проблемы | Метод нейтрализации в расчетах |
|---|---|---|
| Ошибка игрока | Вера в то, что прошлые независимые события влияют на будущее. Ждание решки после 10 орлов подряд. | Всегда ставить шанс 0,5 на независимом узле, независимо от истории предыдущих ветвей. |
| Игнорирование базы | Слепая вера в точность теста без учета редкости самого явления. Пример с болезнями выше. | Начинать схему с узла базового распределения в популяции перед ветвлением точности теста. |
| Иллюзия контроля | Завышение шансов успеха при личном участии в процессе. Выбор лотерейного билета вручную. | Использовать для априорных шансов только объективную историческую статистику, а не интуицию. |
| Ошибка выжившего | Оценка шансов на успех только по победителям, игнорируя ветви тех, кто потерпел неудачу. | Включать в дерево все стартовые попытки, в том числе провальные на самых ранних стадиях. |
| Закон малых чисел | Перенос статистики малой выборки на генеральную совокупность. 3 успешных запуска из 3. | Применять доверительные интервалы и занижать оптимистичные шансы при нехватке данных. |
| Эвристика доступности | Переоценка шансов ярких событий. Страх авиакатастрофы при игнорировании риска ДТП. | Искать реальные годовые отчеты и подставлять цифры из них, игнорируя новостной фон. |
| Смещение исхода | Оценка качества принятого решения исключительно по его финальному результату. | Анализировать математическое ожидание на этапе составления схемы, а не постфактум. |
| Парадокс инспектора | Неверная оценка среднего интервала ожидания события при случайной точке наблюдения. | Учитывать плотность распределения событий во времени при задании весов для временных ветвей. |
| Ошибка конъюнкции | Вера в то, что 2 совместных события вероятнее, чем 1 из них. Умная девушка работает в банке и феминистка. | Помнить правило: PA ∩ B всегда меньше или равно PA. Ветвь после узла снижает итоговый шанс. |
| Эффект нулевого риска | Стремление полностью устранить малый риск вместо снижения большого риска. | Сравнивать математическое ожидание потерь на разных ветвях и бить по самой тяжелой ветке. |
| Недооценка дисперсии | Планирование ресурсов строго по среднему значению математического ожидания без учета разброса. | Строить 3 варианта дерева: пессимистичный, реалистичный и оптимистичный сценарии развития. |
| Иллюзия кластеризации | Поиск закономерностей в полностью случайных массивах данных. Видение трендов в шуме. | Не создавать зависимые узлы там, где события физически и логически не связаны между собой. |
| Парадокс Симпсона | Исчезновение или смена знака тренда при объединении групп данных. Успешность лечения в 2 больницах. | Дробить статистику на однородные сегменты перед построением корневых узлов дерева шансов. |
| Склонность к подтверждению | Поиск данных, которые увеличивают вес желаемой ветви, и игнорирование негативной статистики. | Поручать сбор априорных данных независимому аналитику, не заинтересованному в результате проекта. |
| Проблема 100 процентов | Неправильная нормировка шансов на узле. Сумма ветвей больше или меньше единицы. | Использовать онлайн софт, который автоматически подсвечивает узлы с ошибками суммирования весов. |
Разбор примера 4 — Инвестиции и запуск продукта
📝 Маркетинговые расчеты идеально ложатся на древовидную логику. Компания решает вывести на рынок новый гаджет. Успех зависит от 3 последовательных этапов.
- этап — разработка без критических задержек. Шанс успешного завершения равен 0,8. Шанс провала равен 0,2.
- этап — сертификация устройства регулирующими органами. Если разработка успешна, шанс пройти комиссию с 1 раза равен 0,9. Шанс провалить комиссию равен 0,1.
- этап — реакция рынка. Если гаджет вышел вовремя и получил сертификат, шанс на высокие продажи равен 0,6. Шанс на средние продажи равен 0,3. Шанс на провал продаж равен 0,1.
Строим цепочку для максимального успеха. Берем ветви успеха на каждом этапе и применяем знак *. Расчет: 0,8 * 0,9 * 0,6 = 0,432. Округляем до 0,43. Шанс грандиозного успеха составляет 43%.
Теперь считаем шансы на тотальный провал. Он состоит из 3 вариантов на разных стадиях. Провал разработки дает 0,2. Провал комиссии дает цепочку 0,8 * 0,1 = 0,08. Выход на рынок и провал продаж дает цепочку 0,8 * 0,9 * 0,1 = 0,072.
Суммируем все негативные листья, применяя знак +. Расчет: 0,2 + 0,08 + 0,072 = 0,352. Округляем до 0,35. Шанс потери инвестиций равен 35%. Оставшиеся 22% приходятся на средние продажи. Обладая такой детальной картой, руководитель принимает финансово взвешенное решение.
Преимущества визуализации в браузере
Рисование схем на бумаге работает только для 2 уровней. На 3-м уровне ветвей становится слишком много. Цифры путаются, суммы не сходятся с единицей, так что интерактивный формат в браузере решает технические проблемы пересчета.
При изменении веса на одной ветви, система мгновенно пересчитывает все зависимые листья. Добавление новых промежуточных событий не требует стирания ластиком половины листа. Схему можно сохранить, экспортировать в виде картинки и прикрепить к бизнес-плану. Наглядный график убеждает инвесторов лучше сухих таблиц в экселе.
Литература
- Теория вероятностей — Елена Вентцель. Классический советский учебник с кристально чистым изложением фундаментальных основ.
- Искусство статистики. Как находить ответы в данных — Дэвид Шпигельхалтер. Описание реальных кейсов использования цифр для поиска истины.
- Голая статистика. Самая интересная книга с самой скучной темой — Чарльз Уилан. Идеальный старт для новичков без математического бэкграунда.
- Одураченные случайностью — Нассим Талеб. Философский взгляд на скрытую роль вероятностей на фондовом рынке и в жизни.
- Сигнал и шум. Почему одни прогнозы сбываются, а другие нет — Нейт Силвер. Разбор Байесовского мышления от главного прогнозиста выборов в США.
- Думай медленно, решай быстро — Даниэль Канеман. Исчерпывающее описание когнитивных ошибок и ловушек человеческого восприятия статистики.
- Как лгать при помощи статистики — Дарелл Хафф. Настольная книга для распознавания манипуляций с цифрами в новостях и рекламе.
