Надежность любой конструкции зависит от качества соединений. Будь то сборка деревянного каркаса для террасы, монтаж тяжелого водонагревателя на кирпичную стену или фиксация металлических балок, правильный выбор крепежного элемента определяет срок службы и безопасность всего сооружения. Наша программа с 3D-визуализацией создана для наглядной оценки поведения болтов, шурупов и гвоздей под нагрузкой. Далее читайте подробный справочный материал, который поможет разобраться в механике работы крепежных узлов, свойствах материалов и принципах грамотного расчета без погружения в академическую теорию сопротивления материалов.
⚠ Строительная практика показывает, что 80% разрушений конструкций происходит именно в узлах крепления. Причина кроется в неправильной оценке действующих сил или неверном выборе типа метиза под конкретное основание. Интуитивный подход — взять шуруп подлиннее и потолще — часто приводит к перерасходу средств или, что гораздо хуже, к растрескиванию основания и последующему обрушению. Грамотный инженерный подход требует понимания 3 базовых факторов: величины и направления нагрузки, предела текучести металла самого крепежа и несущей способности материала, в который этот крепеж устанавливается.

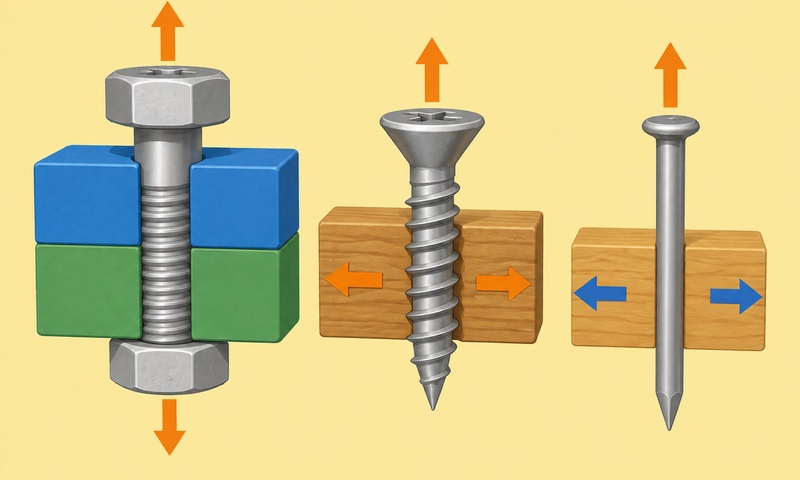

Механика разрушения: срез и вырыв

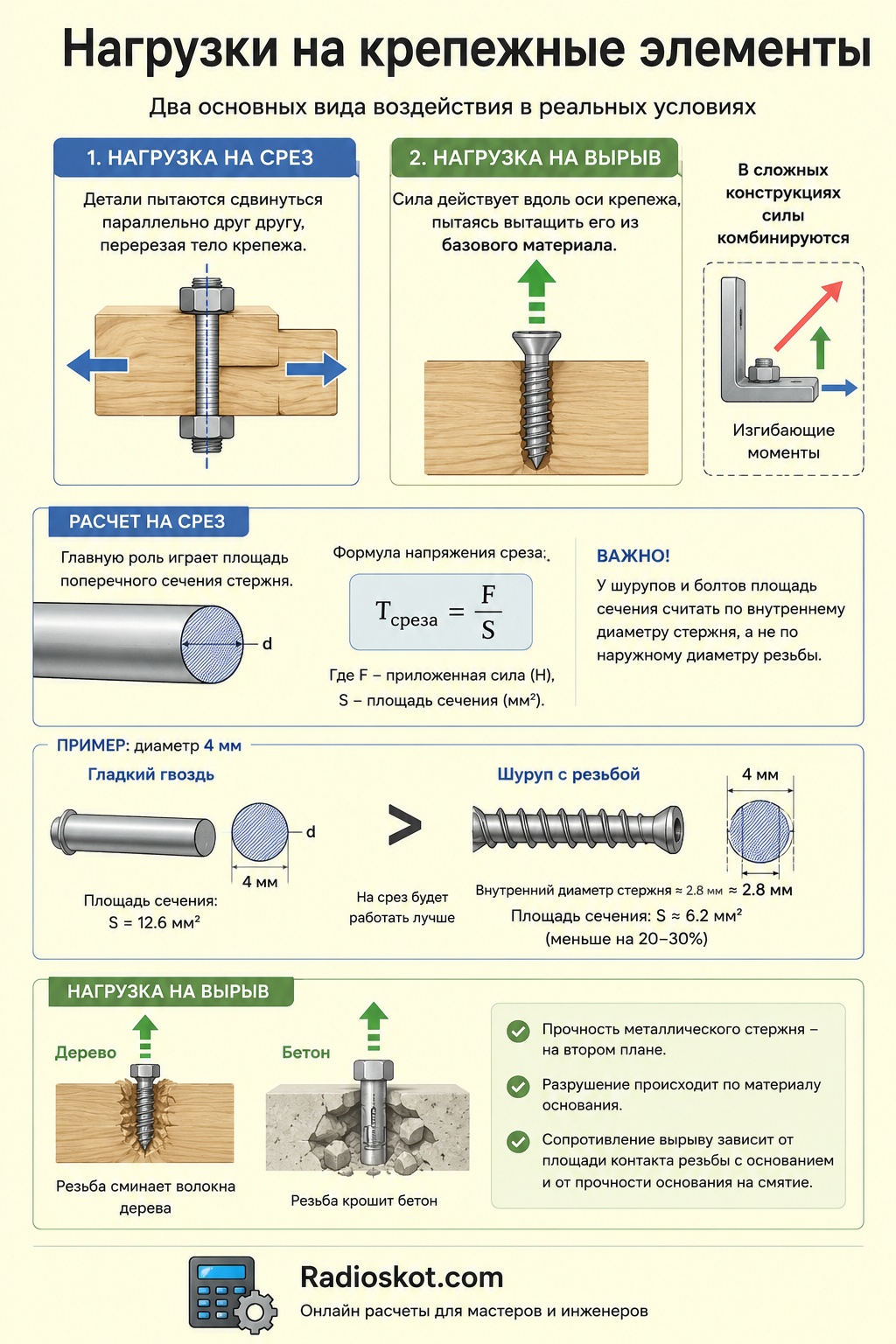

Любой крепежный элемент в реальных условиях подвергается 2 основным видам воздействия. Первое направление — это нагрузка на срез, когда соединенные детали пытаются сдвинуться параллельно друг другу, перерезая тело болта или гвоздя. Второе направление — нагрузка на вырыв, когда приложенная сила действует вдоль оси крепежа, пытаясь вытащить его из базового материала. В сложных конструкциях эти силы часто комбинируются, создавая изгибающие моменты.
При расчете на срез главную роль играет площадь поперечного сечения стержня. Чем толще металл, тем большее усилие потребуется для его разрушения. Для расчета напряжения среза применяется базовая формула:
Tсреза = F / S
Где F — приложенная сила в ньютонах, а S — площадь сечения в квадратных миллиметрах. Важный нюанс заключается в том, что у шурупов и болтов площадь сечения нужно считать не по наружному диаметру резьбы, а по внутреннему диаметру стержня. Резьба прорезает металл, уменьшая эффективную толщину стержня на 20-30%. Именно поэтому гладкий гвоздь диаметром 4 мм на срез будет работать лучше, чем шуруп с таким же наружным диаметром 4 мм, так как внутренний стержень шурупа составляет всего около 2.8 мм.
Нагрузка на вырыв работает совершенно иначе. Здесь прочность самого металлического стержня отходит на второй план. Разрушение почти всегда происходит по материалу основания. Резьба шурупа или анкера сминает волокна дерева или крошит бетон, после чего крепеж выпадает из отверстия вместе с кусками базы. Сопротивление вырыванию зависит от площади контакта резьбы с основанием и от прочности самого основания на смятие.
Классы прочности стали и материалы метизов
На шляпках болтов всегда можно увидеть цифры — 4.8, 8.8, 10.9. Это класс прочности углеродистой стали. Первая цифра, умноженная на 100, показывает предел прочности на разрыв в мегапаскалях. Предел прочности — это точка, где металл полностью рвется. Вторая цифра показывает отношение предела текучести к пределу прочности в десятых долях. Предел текучести — это важнейший параметр для практика. Это та граница нагрузки, после которой металл начинает гнуться или растягиваться безвозвратно. До этой точки металл работает как пружина — растягивается и возвращается в норму. После нее — деформируется навсегда.
📝 Для класса 8.8 предел прочности равен 8 * 100 = 800 МПа. Предел текучести вычисляется как 800 * 0.8 = 640 МПа. В расчетах всегда отталкиваются именно от предела текучести, так как любая необратимая деформация болта в узле означает потерю жесткости конструкции и скорое разрушение.
Углеродистая сталь без покрытия быстро ржавеет, поэтому метизы покрывают цинком. Однако в агрессивных средах, например, при строительстве бань, пирсов или уличных террас, оцинковка спасает ненадолго. В таких случаях применяют нержавеющую сталь марок А2 и А4. А2 — классическая нержавейка для влажной среды. А4 — кислотостойкая сталь с добавлением молибдена, которую используют даже в морской воде или бассейнах с хлоркой. Нержавейка более вязкая, она не лопается при изгибе, но ее предел текучести ниже, чем у конструкционных углеродистых сталей класса 8.8.
Таблица 1. Характеристики материалов крепежа
| Материал / Класс прочности | Предел текучести, МПа | Предел прочности на разрыв, МПа |
|---|---|---|
| Сталь 4.6 — низкоуглеродистая | 240 | 400 |
| Сталь 4.8 — стандартная оцинковка | 320 | 400 |
| Сталь 5.8 — улучшенная | 400 | 500 |
| Сталь 8.8 — конструкционная | 640 | 800 |
| Сталь 10.9 — высокопрочная | 900 | 1000 |
| Сталь 12.9 — легированная, особо прочная | 1080 | 1200 |
| Нержавеющая сталь А2 — влажная среда | 450 | 700 |
| Нержавеющая сталь А4 — агрессивная среда | 600 | 800 |
| Латунь — декоративный крепеж | 250 | 400 |
| Алюминиевые сплавы | 200 | 300 |

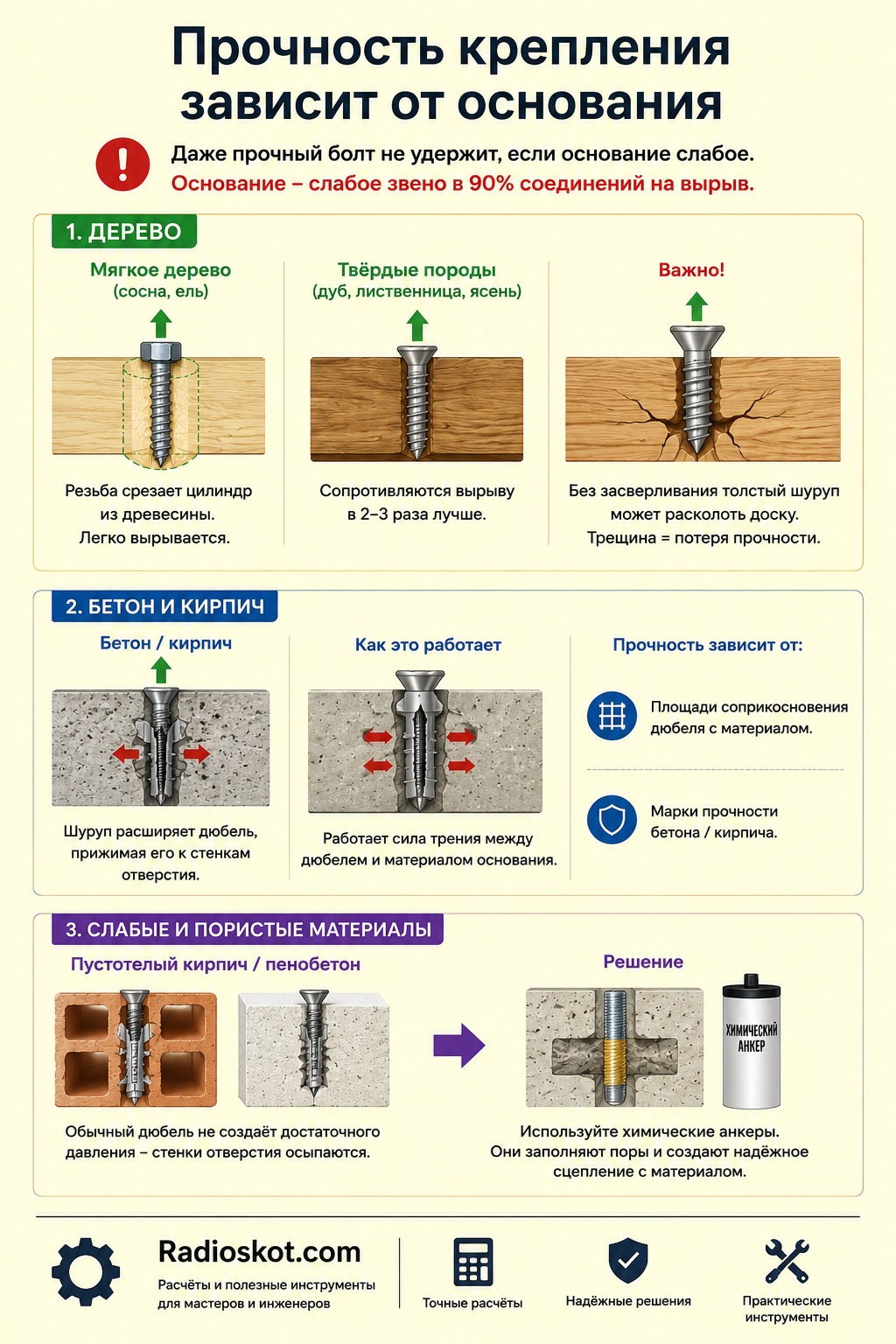

Влияние базового материала
Даже идеально прочный болт не удержит конструкцию, если он вкручен в рыхлый материал. Основание — это слабое звено в 90% соединений на вырыв. При вкручивании шурупа в мягкое дерево вроде сосны или ели, витки резьбы врезаются в древесные волокна. Древесина отлично работает на сжатие, но легко сминается. Если приложить усилие вдоль оси шурупа, резьба начнет срезать цилиндр из древесины вокруг себя.
Твердые породы дерева, такие как дуб, лиственница или ясень, сопротивляются смятию и вырыву в 2-3 раза лучше мягких пород. Однако твердое дерево колкое. Если вкрутить толстый шуруп в дубовую доску без предварительного засверливания, доска просто лопнет по волокнам. Трещина сведет несущую способность узла к нулю.
При работе с бетоном или кирпичом используют пластиковые или металлические анкеры. Шуруп расширяет стенки дюбеля, прижимая их к стенкам отверстия в бетоне. Здесь работает сила трения. Прочность на вырыв зависит от площади соприкосновения дюбеля с бетоном и марки прочности самого бетона. Пустотелый кирпич или пенобетон требуют применения специальных химических анкеров, так как обычный дюбель не может создать достаточное давление в пористом материале — стенки отверстия просто осыпаются.
Таблица 2. Прочность базовых материалов на вырыв и смятие
| Материал основания | Усилие на смятие, МПа | Усилие на вырыв — сдвиг внутри базы, МПа |
|---|---|---|
| Дерево мягкое — сосна, ель влажностью 12% | 8 | 3.5 |
| Дерево мягкое — влажное, более 20% | 5 | 2 |
| Дерево твердое — дуб, бук, ясень | 15 | 7 |
| Фанера березовая ФСФ | 12 | 5.5 |
| OSB плита — класс 3 | 9 | 4 |
| Бетон тяжелый В20 — С20/25 | 30 | 12 |
| Кирпич полнотелый керамический | 15 | 6 |
| Пенобетон D600 | 3 | 1.5 |
Запас прочности: почему нельзя считать впритык
Расчет крепежа никогда не ведется на пределе разрушения. Если предел текучести болта составляет 1000 кг, нельзя вешать на него груз ровно в 1000 кг. В любой момент времени может произойти микровибрация, температурное расширение, случайный удар, и узел разрушится. Для предотвращения аварий вводится коэффициент запаса прочности — обозначается буквой K.
📈 Этот коэффициент показывает, во сколько раз реальная разрушающая нагрузка должна превышать ту, которую мы планируем приложить. Если мы вешаем на стену стационарный шкаф, достаточно запаса в 2-2.5 раза. Шкаф висит неподвижно, нагрузка статична. Если же мы крепим лебедку, которая будет дергать грузы, возникают динамические удары. В момент рывка сила возрастает многократно, поэтому запас прочности закладывают на уровне 4-5.
На запас прочности влияет и ответственность конструкции. Для временного забора достаточно запаса 1.5. Для несущих кровельных балок, под которыми ходят люди, минимальный коэффициент равен 3. В расчете всегда проверяются оба элемента — и сам стальной крепеж, и материал основания, после чего общее решение принимается по самому слабому звену.
Таблица 3. Рекомендуемые коэффициенты запаса прочности
| Характер нагрузки и условия работы узла | Коэффициент запаса прочности K |
|---|---|
| Статическая нагрузка, некритичные узлы — декор, заборы, легкие полки | 1.5 — 2 |
| Статическая нагрузка, ответственные конструкции — тяжелая мебель, бойлеры | 2.5 — 3 |
| Пульсирующая нагрузка — деревянные лестницы, настилы полов, террасы | 3 — 4 |
| Динамическая и ударная нагрузка — качели, лебедки, спортивные снаряды | 4 — 5 |
| Кровельные системы, подверженные ветровой и снеговой нагрузке | 3 — 4.5 |

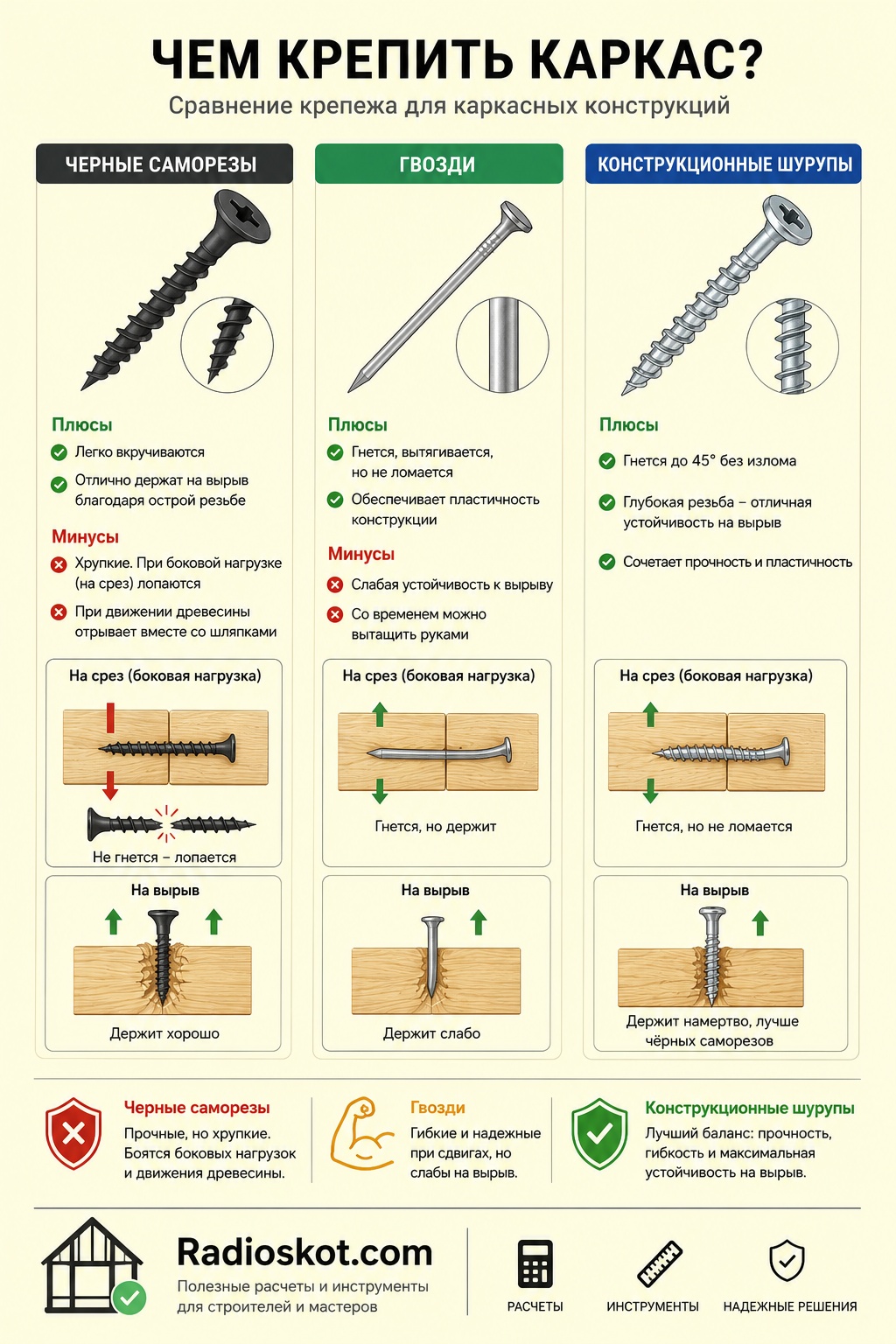

Гвозди против саморезов: что лучше
Извечный спор строителей — чем крепить каркасные конструкции. Черные фосфатированные саморезы очень твердые, так как проходят термообработку. Они легко вкручиваются, отлично держат на вырыв благодаря острой резьбе, но имеют недостаток — хрупкость. При боковой нагрузке — на срез — черный саморез не гнется, а лопается. При изменении влажности деревянный каркас набухает и рассыхается. Древесина начинает двигаться, создавая колоссальные сдвиговые усилия. Черные саморезы в таких узлах отрывает вместе со шляпками.
Гвоздь работает иначе. Строительный гвоздь делают из мягкой проволоки. Он гнется, вытягивается, но почти никогда не ломается пополам. Каркасный дом, собранный на гвоздях, обладает пластичностью. При усадке дерева или сильном ветре конструкция немного играет, гвозди могут слегка изогнуться, но удержат балки вместе. Недостаток гвоздя — слабая устойчивость к вырыву. Гладкий стержень держится в дереве только за счет силы трения сжатых волокон. Со временем древесина рассыхается, трение падает, и гвоздь можно вытащить руками.
Современное решение — использование конструкционных шурупов. Они объединяют плюсы обоих метизов. Их делают из качественной стали, которая гнется под углом до 45 градусов без излома, как гвоздь, но при этом они имеют глубокую резьбу, которая намертво цепляется за волокна дерева на вырыв, превосходя черные саморезы.
Таблица 4. Сравнение поведения крепежа под нагрузкой
| Тип крепежа | Стойкость на срез — боковой сдвиг | Стойкость на вырыв — осевое усилие | Особенности применения |
|---|---|---|---|
| Гвоздь строительный гладкий | Отличная — металл гнется, но не ломается | Низкая — легко выходит при рассыхании древесины | Сборка каркасов стен, стропильных систем, обрешеток |
| Гвоздь ершеный — с кольцевой накаткой | Хорошая | Высокая — накатка цепляет волокна как гарпун | Крепление половых досок, OSB плит, поддонов |
| Шуруп фосфатированный — черный | Крайне низкая — хрупкий излом шляпки | Хорошая | Монтаж гипсокартона к профилю, легкая внутренняя отделка |
| Шуруп желтопассированный — оцинкованный | Удовлетворительная | Отличная | Сборка мебели, крепление листовых материалов к дереву |
| Болт метрический с гайкой — сталь 8.8 | Максимальная | Максимальная — ограничен прочностью шайбы | Металлические конструкции, тяжелые деревянные фермы |
Пример практического расчета
Рассмотрим задачу: нам нужно закрепить на полнотелой кирпичной стене стальной кронштейн, на котором будет висеть бойлер весом 150 кг. Кронштейн крепится к стене на 4 анкерных болта диаметром 8 мм. Болты изготовлены из стали класса 5.8. Глубина заделки анкера в стену составляет 60 мм. Нужно проверить, выдержит ли этот узел.
Шаг 1. Переведем массу в силу. Умножаем массу на ускорение свободного падения 9.8. Получаем примерно 1470 Ньютонов. Для ровного счета округлим до 1500 Н.
Шаг 2. Распределим нагрузку. Бойлер висит на 4 болтах вертикально вниз. Сила стремится срезать болты. Значит, на каждый болт действует сила среза:
Fсреза на болт = 1500 / 4 = 375 Н
Шаг 3. Оценим напряжения среза в болте. Диаметр 8 мм, значит внутренний стержень примерно 6 мм. Площадь сечения стержня по формуле площади круга:
S = 3.14 * 6 * 6 / 4 = 28.2 кв.мм
Фактическое напряжение среза:
Tфакт = 375 / 28.2 = 13.3 МПа
Шаг 4. Сравним с пределом текучести металла. Болт класса 5.8 имеет предел прочности 500 МПа и предел текучести 400 МПа. Сопротивление стали на срез обычно берется как 60% от предела текучести. То есть 400 * 0.6 = 240 МПа. Болт нагружен всего на 13.3 МПа, а держит 240 МПа. Запас по металлу колоссальный — почти в 18 раз.
Шаг 5. Расчет на смятие основания. Именно здесь кроется опасность. Болт давит на кирпич вниз. Площадь опоры болта на кирпич — это диаметр болта, умноженный на глубину посадки. 8 мм * 60 мм = 480 кв.мм.
Напряжение в кирпиче:
Pсмятия = 375 / 480 = 0.78 МПа
Смотрим в таблицу 2. Полнотелый кирпич выдерживает на смятие около 15 МПа. Запас по основанию составляет 15 / 0.78 = 19 раз. Узел абсолютно надежен, можно применять даже болты меньшего диаметра — 6 мм, чтобы меньше бурить стену.
✍ Ситуация кардинально изменится, если крепить кронштейн не к стене, а к потолку. Тогда бойлер будет тянуть анкеры не на срез, а на вырывание. В этом случае включаются другие формулы, и запас прочности резко упадет, так как сопротивление вырыву из кирпича значительно ниже сопротивления на смятие.
Частые ошибки при монтаже крепежных узлов
- Перетяжка резьбы. Использование мощных ударных гайковертов при закручивании болтов М6 или М8 часто приводит к тому, что болт растягивается за пределы текучести еще до приложения рабочей нагрузки. Металл ослабевает, и при первом же внешнем воздействии болт лопается. Закручивать ответственные узлы следует динамометрическим ключом.
- Пренебрежение шайбами. Увеличенная кузовная шайба под шляпкой болта или гайкой распределяет нагрузку на деревянное основание. Без шайбы маленькая шляпка проминает древесину, узел теряет натяг и начинает люфтить.
- Использование черных саморезов в силовых каркасах. Как было описано выше, закаленная сталь не выдерживает изгибающих нагрузок. Стропила крыши при снеговой нагрузке прогибаются, и черные саморезы срезаются мгновенно целыми рядами.
- Малая глубина заделки. Вкрутить толстый шуруп на 10 мм в стену бессмысленно. Золотое правило строителей — крепеж должен заходить в несущее основание минимум на 4 своих диаметра в твердых материалах — бетон, сталь — и минимум на 8-10 диаметров в пористых или мягких материалах — дерево, пеноблок.
- Неправильный выбор дюбеля. Применение нейлоновых дюбелей в уличных условиях при низких температурах. Дешевый пластик на морозе становится стеклянным и крошится внутри стены. Для фасадных работ используют специальные полиамидные анкеры или стальные распорные гильзы.
Полезная литература
Если кто хочет детально разобраться в расчетах строительных узлов, сопротивлении материалов и тонкостях проектирования, вот список проверенной технической литературы. Эти книги написаны для инженеров, но изложены доступно и содержат огромное количество справочных таблиц.
- Орлов П.И. — Основы конструирования. Классический фундаментальный труд в 2 книгах. Разбираются все типы соединений, механика распределения сил и конструирование резьбовых узлов.
- Биргер И.А., Иосилевич Г.Б. — Резьбовые и фланцевые соединения. Глубокое погружение исключительно в мир болтов, шпилек и гаек. Расчеты на усталость, температурные деформации и моменты затяжки.
- Феодосьев В.И. — Сопротивление материалов. Лучший учебник для понимания того, как именно гнутся, ломаются и рвутся различные детали под нагрузкой. Без лишней воды, с понятными схемами.
- Дехтярь А.С. — Расчет деревянных конструкций. Незаменимая книга для строителей каркасных домов и кровель. Подробно разобрана работа гвоздей, нагелей и шпонок в древесине разной влажности.
