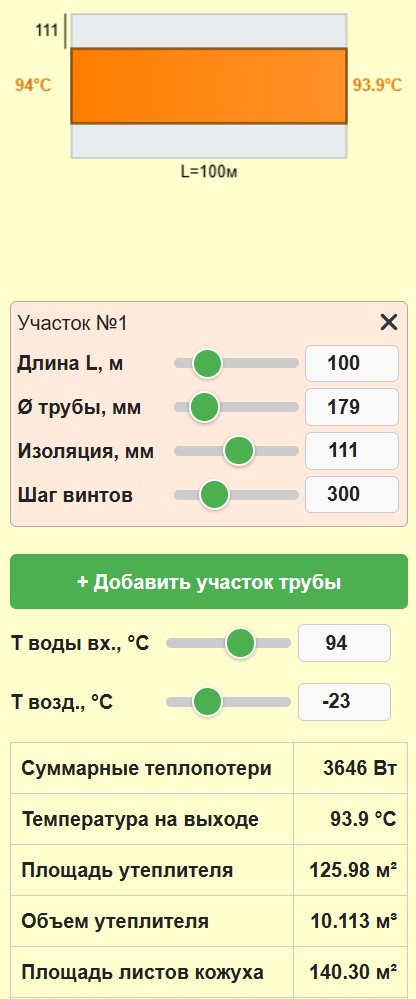

Калькулятор тепловой изоляции трубопроводов

Зачем кутать трубы в дорогую «шубу»? Ответ лежит на поверхности — деньги буквально улетают в трубу вместе с теплом. Правильная теплоизоляция трубопроводов — это не просто строительная прихоть, а жесткая экономическая необходимость. Когда горячая вода или пар бегут по магистрали, каждый метр незащищенной поверхности работает как мощный обогреватель для улицы. В итоге до крана или радиатора доходит лишь часть оплаченной энергии. Так что качественный расчет теплопотерь помогает понять, где именно система дает слабину и сколько минеральной ваты или пенополиуретана нужно намотать, чтобы счета за отопление перестали пугать.

📉 Основная задача любого изолятора — создать барьер для теплового потока. Тепло всегда стремится туда, где холоднее. Если внутри трубы 90 градусов, а на улице минус 20, то природа сделает всё, чтобы выровнять этот баланс. Изоляция замедляет этот процесс в десятки раз. Но есть и обратная сторона: летом холодные трубы водоснабжения без защиты начинают «плакать». Конденсат разъедает металл, портит отделку помещений и плодит плесень. Поэтому грамотный подход к защите коммуникаций решает сразу две проблемы: сохраняет градусы внутри горячих систем и защищает от влаги холодные.

Материалы для защиты труб

Рынок предлагает десятки вариантов, но для частного дома или небольшого производства чаще всего используют проверенную классику. Минвата остается королем сегмента. Она не горит, стоит вменяемых денег и служит долго, если её не мочить. Однако вата требует обязательного внешнего защитного кожуха из оцинковки или пластика, иначе она напитается влагой и превратится в бесполезную мокрую тряпку.

Вспененный каучук и полиэтилен — отличные ребята для внутренних сетей. Они продаются в виде готовых трубок, которые просто натягиваются на магистраль. Это идеальный вариант против конденсата и для защиты труб в стяжке пола. Для серьезных уличных объектов часто выбирают ППУ-скорлупы. Это жесткие половинки цилиндра из пенополиуретана, которые защелкиваются на трубе. У них самый низкий коэффициент теплопроводности, а значит, слой защиты может быть тоньше при той же эффективности.

Как работает математика тепла

Главная формула расчета теплопотерь цилиндрической поверхности опирается на разницу температур и сопротивление материалов. Чем толще слой утеплителя и чем меньше его коэффициент теплопроводности, тем сложнее теплу выбраться наружу. Для примерного понимания процесса используется упрощенная логика. Линейная плотность теплового потока q считается так:

q = 2 * 3.14 * k * (Tv — Tn) / ln(D / d)

Разберем символы в этом уравнении:

• 3.14 — это число Пи, база для расчета окружности трубы;
• k — коэффициент теплопроводности вашего утеплителя (обычно 0.035 — 0.045);
• Tv — температура теплоносителя внутри трубы в градусах;
• Tn — температура окружающего воздуха (на улице или в подвале);
• ln — натуральный логарифм;
• D — наружный диаметр трубы вместе с изоляцией;
• d — диаметр самой трубы без обмотки.

Из этой формулы видно, что разница температур (Tv — Tn) напрямую умножает потери. Если на улице ударил мороз 30 градусов, а в трубе шпарит кипяток 90, то разрыв составит 120 единиц. В такой ситуации даже небольшая дырка в изоляции превращается в мощный радиатор, который греет атмосферу за ваш счет.

Подбор толщины изоляционного слоя

Многие думают, что чем толще, тем лучше. Это правда, но лишь до определенного момента. Есть понятие экономической целесообразности. Увеличив слой ваты с 50 мм до 100 мм, вы сократите потери еще на 10 — 15 %, но затраты на материал вырастут в 2 раза. Существует «золотая середина», когда стоимость сэкономленного тепла за 5 — 10 лет окупает вложения в утеплитель.

Для стандартных стальных труб диаметром 57, 76, 89 или 108 мм в условиях умеренного климата обычно применяют следующие нормы:

• Для труб отопления в помещении — 20 — 30 мм;
• Для уличных сетей — 50 — 100 мм;
• Для магистралей в неотапливаемых подвалах — 40 — 50 мм;
• Для систем холодного водоснабжения (против потения) — 10 — 20 мм.

Важные нюансы монтажа и защиты

Даже самый лучший расчет пойдет прахом, если монтажники накосячили. Главный враг уличной изоляции — влага. Вода проводит тепло в 25 раз лучше воздуха. Если ваша минеральная вата промокла, она перестает быть утеплителем. Поэтому поверх ваты всегда идет защитный слой. Обычно это оцинкованная сталь толщиной 0.5 — 0.7 мм или листы алюминия.

Стыки между секциями утеплителя — это мостики холода. Их нужно проклеивать специальным скотчем или делать внахлест. В случае со скорлупами ППУ используется замок «шип-паз», который исключает прямую щель до самой трубы. Также не забывайте про крепеж. При использовании металлического кожуха на 1 метр трубы уходит примерно 6 — 8 саморезов с прессшайбой. Если шаг между ними будет слишком большой, листы начнут топорщиться, и внутрь попадет дождь.

Особое внимание стоит уделить арматуре и фланцам. Задвижки и краны имеют сложную форму, поэтому их часто оставляют «голыми». Это огромная ошибка. Один неизолированный кран на трубе 100 мм теряет столько же тепла, сколько 1.5 — 2 метра изолированной трубы. Для таких узлов делают специальные съемные термочехлы, которые позволяют быстро добраться до вентиля в случае аварии.

Падение температуры по длине трассы

👉 Когда мы считаем потери в Ваттах, это дает понимание нагрузки на котел. Но для пользователя важнее другое — какая температура будет на выходе? Если трасса длинная, например 200 — 300 метров, то даже в идеальной изоляции вода остынет. Это критично для систем ГВС: вы открываете кран, а оттуда идет еле теплая вода.

Падение температуры DT зависит от массы воды, протекающей в час, и суммарных потерь. Формула выглядит так:

DT = Q_sum / (M * Cp)

Здесь всё просто:

• Q_sum — общие потери тепла всей трубой в Ваттах;
• M — расход воды в килограммах в секунду (кг/с);
• Cp — теплоемкость воды (примерно 4187 Дж/кг*К).

Если расход воды маленький (например, ночью в циркуляционном контуре), то вода успеет остыть очень сильно. Именно поэтому расчеты должны учитывать не только статичное состояние, но и динамику движения жидкости. Хороший калькулятор позволяет увидеть эту разницу и добавить толщины на самых критичных участках.

Рекомендации по выбору материалов для разных условий

Для частного сектора, где трубы идут под землей ниже глубины промерзания, идеально подходят готовые системы «труба в трубе». Это заводская конструкция, где стальная или пластиковая труба уже закатана в жесткий ППУ и защищена полиэтиленовой оболочкой. Вам остается только сварить стыки и изолировать их специальными муфтами. Это самый надежный способ забыть о проблемах на 30 — 40 лет.

Если бюджет ограничен, а трубы идут по чердаку, можно использовать рулонную стекловату. Но помните: работать с ней нужно в респираторе и перчатках. Обязательно плотно обматывайте её пароизоляцией. Без неё теплый воздух из помещения будет проникать вглубь ваты, остывать там и превращаться в капли воды. Через пару зим вата просто сползет вниз под своим весом.

Для высокотемпературных систем (пар, перегретая вода выше 150 градусов) полимеры типа полиэтилена или ППУ уже не годятся — они начнут плавиться или разрушаться. Тут работает только базальтовая вата высокой плотности или специальные маты на основе кремнезема. Они выдерживают до 700 — 900 градусов без потери свойств.

Итоги и полезная литература

Как видите, правильная изоляция трубопроводов — это инвестиция, которая окупается в первые же отопительные сезоны. Не стоит экономить на толщине слоя на уличных участках и обязательно нужно следить за герметичностью внешнего покрытия. Помните, что сухая изоляция — это тепло, а мокрая — это выброшенные деньги и коррозия ваших труб. Для тех же, кто хочет копнуть глубже и изучить профессиональные методики проектирования, нормативы и таблицы, редакция сайта Радиосхемы рекомендует следующие книги и справочники:

1. Кузнецов Г.Ф. «Тепловая изоляция» — классический учебник для инженеров, где разобраны все основы.
2. Самойлов М.В. «Пособие по наладке систем теплоснабжения» — много практических советов по расчету реальных объектов.
3. СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов» — главный нормативный документ, по которому работают профи.
4. Бобров Ю.Л. «Долговечность теплоизоляционных материалов» — для тех, кому важен срок службы системы.
5. Справочник проектировщика «Проектирование тепловых сетей» под редакцией Николаева А.А.
