Подбор правильного инструмента для создания рисунка, чертежа или простого текста — базовая задача для инженера, дизайнера и художника. Графитовый стержень только кажется одинаковым во всех деревянных оболочках. На практике разница между крайними значениями шкалы огромна. Ошибочный выбор приводит к испорченной бумаге, грязным пятнам на ватмане или слишком бледному эскизу, который невозможно отсканировать. В этом руководстве подробно разобрана таблица твердости и мягкости карандашей, принципы работы с разными маркировками и секреты взаимодействия графита с поверхностью бумаги.
✏ Сердцевина любого классического карандаша состоит из 2 основных компонентов: измельченного графита и глины. Графит отвечает за насыщенность и глубину черного цвета, а глина выступает связующим элементом, который делает стержень прочным и жестким. Процесс создания нужного оттенка можно описать простой зависимостью: чем больше глины добавлено в смесь, тем светлее и тверже будет штрих. И наоборот, преобладание графита дает рыхлый, темный и мягкий след.
Базовую формулу соотношения компонентов можно выразить так:
Твердость = Глина / Графит
Если увеличить долю глины в 2 раза, стержень станет в 2 раза прочнее, но потеряет интенсивность цвета. Именно на этой химической пропорции строятся все мировые стандарты маркировки пишущих инструментов.

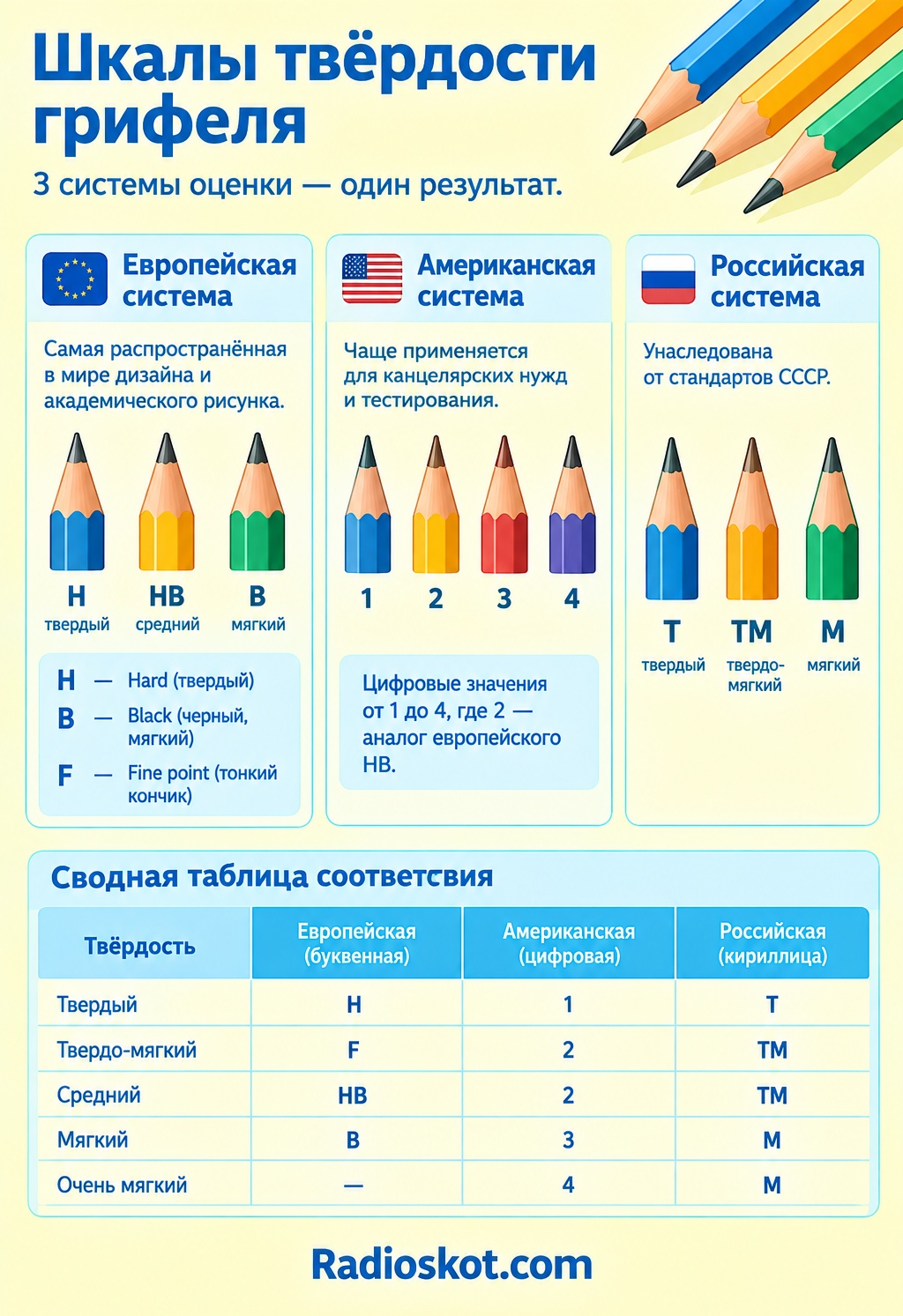

Мировые системы маркировки
Исторически сложились 3 основные шкалы оценки параметров графитового стержня: европейская, американская и российская — унаследованная от стандартов СССР.
Европейская система считается самой распространенной в мире дизайна и академического рисунка. Она использует буквенные индексы, где буква H означает Hard — твердый, буква B означает Black — черный или мягкий, а буква F означает Fine point — тонкий кончик, средний вариант между H и HB.
Американская система чаще применяется для канцелярских нужд и тестирования. Она использует числовые значения от 1 до 4, где цифра 2 является точным аналогом популярного европейского HB.
Российская система опирается на кириллицу: Т — твердый, М — мягкий, ТМ — твердо-мягкий. Для понимания точного соответствия этих систем ниже приведена подробная сводная информация.
| Европейская шкала | Российская шкала | Американская шкала | Характер штриха и тон |
|---|---|---|---|
| 10H | 10Т | — | Экстремально светлый, почти невидимый серый |
| 9H | 9Т | — | Очень светлый, царапающий |
| 8H | 8Т | — | Светло-серый, металлический блеск |
| 7H | 7Т | — | Бледный серый, не размазывается |
| 6H | 6Т | — | Тонкий серый, для точной разметки |
| 5H | 5Т | — | Серый, легко стирается жестким ластиком |
| 4H | 4Т | 4 | Светло-серый, базовый для светлого черчения |
| 3H | 3Т | 3 | Умеренно серый, держит острие долго |
| 2H | 2Т | 2.5 | Стандартный серый для инженерной графики |
| H | Т | — | Четкий серый тон, универсальный твердый |
| F | — | — | Переходный тон, чуть тверже стандарта |
| HB | ТМ | 2 | Базовый черно-серый, канцелярский стандарт |
| B | М | 1 | Темно-серый, легко поддается тушевке |
| 2B | 2М | — | Мягкий черный, идеален для скетчей |
| 3B | 3М | — | Насыщенный черный, бархатистый |
| 4B | 4М | — | Глубокий черный, требует фиксатора |
| 5B | 5М | — | Очень мягкий, легко крошится |
| 6B | 6М | — | Экстра черный, для плотных теней |
| 7B | 7М | — | Матовый черный тон, сильное трение |
| 8B | 8М | — | Угольно-черный, размазывается пальцем |
| 9B | 9М | — | Максимально темный, пастозный след |
| 10B | 10М | — | Чистый графит, почти нет глины |
Твердая группа — от H до 10H
Инструменты этой категории созданы для задач, требующих высокой точности и чистоты. Огромный процент глины в составе делает стержень каменным. Таким острием можно работать часами без дополнительной заточки. Линия получается звонкой, тонкой и светлой. Попытка получить темный цвет путем сильного давления — главная ошибка новичков. Нажим приведет лишь к повреждению волокон бумаги, оставив глубокую вмятину.
✍ Сфера применения твердой линейки строго определена. Это построение направляющих линий, архитектурное черчение, создание невидимых эскизов под акварель. Акварелисты ценят маркировки 2H и 4H за то, что пигмент не смешивается с графитом при намокании, и рисунок не приобретает грязный серый оттенок. В академическом рисунке эти номера используются на финальных этапах для проработки мельчайших деталей — морщинок, бликов в глазах, текстуры кожи.
Средняя группа — HB и F
Золотая середина мира канцелярии. Баланс глины и графита здесь близок к показателю 50 на 50. Маркировка HB обеспечивает достаточную контрастность для комфортного чтения текста, но при этом стержень не крошится от стандартного давления при письме. Буква F встречается реже и расшифровывается как инструмент, который дольше сохраняет тонкое острие. Он чуть тверже HB, но мягче H. Оптимален для стенографии и быстрого письма.
✍ Если для работы можно взять только 1 инструмент, это всегда будет HB. Его след легко удаляется любым виниловым ластиком, он не разводит грязь в блокноте при трении страниц друг о друга. Формула идеального конспекта проста: Оптимальное чтение = Толщина 0,5 мм + Степень HB.
Мягкая группа — от B до 10B
Мягкие индексы — стихия художников. Минимальное содержание глины делает стержень хрупким, но невероятно отзывчивым к нажиму. Линия получается жирной, бархатистой и глубоко черной. Особенность мягкого графита в его рыхлости: частицы легко отрываются от стержня и цепляются за фактуру бумаги. Это свойство позволяет делать плавные градиенты и растушевки с помощью бумажной торшоновки или простого куска ваты.
✍ Начиная с индекса 4B, графит начинает сильно пачкать руки. Рисунки, выполненные такими инструментами, обязательно требуют обработки специальным аэрозольным фиксативом, иначе через несколько месяцев линии потеряют резкость, а белый фон покроется серой пылью. Точить стержни мягче 6B обычной точилкой не рекомендуется — механизм просто сломает грифель. Заточка производится только канцелярским ножом с последующей шлифовкой на наждачной бумаге.
Взаимодействие с типами бумаги
Даже самый качественный грифель покажет плохой результат на неподходящей поверхности. Фактура бумаги напрямую диктует, какую маркировку следует использовать. Гладкая бумага требует более мягких составов, так как твердому графиту не за что зацепиться. Зернистая поверхность, напротив, агрессивно стачивает грифель, поэтому на ней лучше работают твердые составы.
| Тип поверхности | Оптимальные маркировки | Особенности взаимодействия |
|---|---|---|
| Офисная гладкая бумага | HB, B, 2B | Твердые скользят и рвут лист, мягкие ложатся ровно |
| Ватман ГОСТ | 2H, H, HB, B | Плотная бумага выдерживает сильный нажим твердым грифелем |
| Акварельная холодного прессования | 3H, 2H, H | Сильное зерно мгновенно стирает мягкие стержни в пыль |
| Акварельная горячего прессования | HB, B, 2B, 3B | Гладкая фактура позволяет делать тонкие штриховки |
| Крафт-бумага | 2B, 3B, 4B, 5B | Темный фон требует максимально контрастного черного следа |
| Газетная бумага для набросков | B, 2B, 3B | Рыхлая структура не терпит царапания острыми H-индексами |
| Бристольский картон vellum | H, HB, B, 2B | Идеален для точной штриховки и плавных градиентов |
| Мелованная бумага | 3B, 4B, 5B | Глянцевая поверхность отторгает все твердые составы |
| Калька инженерная | 3H, 2H, H | Мягкие индексы размазываются по гладкой поверхности кальки |
| Пастельная бумага с зерном | 4B, 5B, 6B, 7B | Графит должен заполнять глубокие впадины фактуры |
Зависимость толщины линии от маркировки
В механических цанговых системах используется стандартизированная толщина грифелей. Это избавляет от необходимости постоянной заточки и позволяет держать единую толщину линии на всем чертеже. Однако из-за физических ограничений прочности невозможно создать сверхтонкий грифель очень мягкого состава — он сломается еще на этапе производства. Поэтому для каждого диаметра существует свой доступный предел характеристик.
Зависимость прочности можно описать математически:
Прочность на излом = Диаметр * Коэффициент глины
Тонкие стержни компенсируют недостаток диаметра повышенным содержанием связующего вещества.
| Диаметр грифеля мм | Доступные индексы | Основное назначение |
|---|---|---|
| 0,2 | 2H, H, HB, B | Детализация, микрочерчение, ювелирная разметка |
| 0,3 | 3H, 2H, H, HB, B, 2B | Технические чертежи, плотные штриховки, рамки |
| 0,5 | 4H — 4B | Универсальный стандарт для письма и черчения |
| 0,7 | 2H — 4B | Заполнение массивов текста, эскизирование |
| 0,9 | H — 4B | Толстые контурные линии, работа с трафаретами |
| 2,0 | 4H — 8B | Академический рисунок, архитектурные скетчи |
| 3,2 | 2H — 8B | Крупные наброски, каллиграфия, экспрессивная графика |
| 5,6 | HB — 10B | Живописная графика, закрашивание огромных площадей |
Практические советы по работе с графитом
Для качественного результата мало знать теорию маркировок, необходимо понимать физику процесса переноса материала на лист. Итоговая темнота пятна зависит не только от индекса, но и от угла наклона инструмента к бумаге.
Базовое правило работы со светотенью гласит:
Насыщенность тона = Мягкость грифеля * Сила давления / Угол наклона
Если держать инструмент перпендикулярно листу, площадь контакта минимальна, давление на эту точку возрастает, и цвет получается максимально темным, но штрих узким. Если наклонить корпус под углом 30 градусов к столу, работать будет боковая поверхность стержня. Линия станет широкой, полупрозрачной и мягкой.
- Начинайте любой рисунок с твердой маркировки 2H. Ошибки на этом этапе неизбежны, а светлый штрих убирается ластиком-клячкой в 1 касание, не повреждая бумагу.
- Для классического портрета достаточно 3 инструментов: 2H для построения пропорций, HB для проработки средних тонов кожи, 4B для зрачков, ресниц и глубоких теней в волосах.
- Если штриховка маркировкой B кажется недостаточно темной, не давите на бумагу. Просто возьмите 3B. Излишнее давление уплотняет волокна картона, и следующие слои графита поверх просто не лягут — поверхность станет глянцевой и скользкой.
- Следите за температурой и влажностью. В сыром помещении бумага впитывает влагу из воздуха и становится рыхлой. Стандартный HB в таких условиях начнет вести себя как 2B, размазываясь под рукой. В сухом теплом воздухе картон пересыхает, и для тех же задач потребуется более мягкий индекс.
- Используйте подкладной лист бумаги под ладонь. Кожа выделяет пот и кожное сало. Если они попадут на ватман, графит в этих местах ляжет темными пятнами, и равномерная штриховка будет невозможна.
Технология производства корпусов также влияет на работу. В качественных профессиональных сериях используется технология сплошной проклейки стержня к древесине. Это значит, что при падении на твердый пол внутренний грифель не расколется на 10 мелких кусков. Дешевые аналоги часто имеют микрозазоры внутри дерева, из-за чего стержень ломается прямо во время заточки точилкой. Для профессиональной графики стоит отдавать предпочтение древесине калифорнийского кедра — она имеет идеальную плотность и режется ножом как масло, не образуя заусенцев.
✏ Ошибки в графике устраняются 2 типами стирательных резинок. Для группы от 10H до H применяются жесткие виниловые ластики. Они физически стирают верхний микрослой бумаги вместе с въевшимся в нее глиняным следом. Для диапазона от HB до 10B винил использовать опасно — он просто размажет жирный пигмент в огромное грязное пятно. Здесь нужна только клячка — тестообразный материал, который впитывает частицы пигмента как губка, вообще не травмируя ворс бумаги. Клячку прикладывают к листу легкими промакивающими движениями.
Понимание физики и химии графитовых стержней превращает процесс рисования из хаотичного подбора подходящего оттенка в точную инженерную задачу. Правильно подобранная твердость инструмента экономит время, бережет материалы и позволяет создавать графику любой сложности — от тончайших машиностроительных планов до глубоких фотореалистичных портретов.
