Гелий-неоновый лазер

Гелий-неоновый лазер (или HeNe-laser) — это тип газового лазера, в котором активной средой служит смесь инертных газов гелия и неона. Он излучает свет в узком диапазоне длин волн, наиболее известным является красное свечение с длиной волны 632,8 нанометров. Этот тип стал одним из первых промышленных излучателей, созданных в начале 1960-х годов, и до сих пор используется в научных, медицинских и образовательных целях благодаря высокой стабильности и качеству излучения.

HeNe относится к непрерывным излучателям, поскольку способен генерировать постоянное излучение, в отличие от импульсных моделей. Исторически он стал вторым в мире типом лазера, созданным после рубинового, но первым, который смог излучать стабильный непрерывный свет.

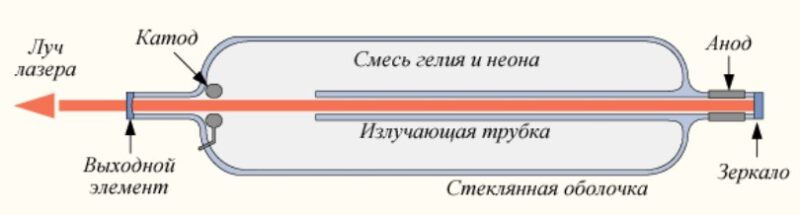

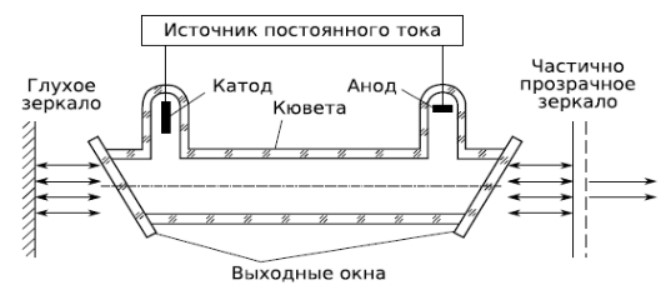

Устройство гелий-неонового лазера

Конструкция включает несколько ключевых компонентов. В центре находится газоразрядная трубка из боросиликатного стекла или кварца, внутри которой находится герметично запаянная смесь гелия и неона в определённой пропорции. Обычно соотношение гелия к неону составляет около 5:1. Под давлением около 1–3 торр создаются оптимальные условия для эффективного возбуждения атомов.

Электроды, расположенные по краям трубки, подключены к источнику высокого напряжения. При подаче напряжения начинается тлеющий разряд, который и обеспечивает накачку активной среды. Для создания лазерного излучения необходима оптическая обратная связь, которая обеспечивается двумя зеркалами, установленными на концах трубки. Заднее зеркало полностью отражающее, а переднее — частично пропускающее свет, позволяя части когерентного излучения выходить наружу.

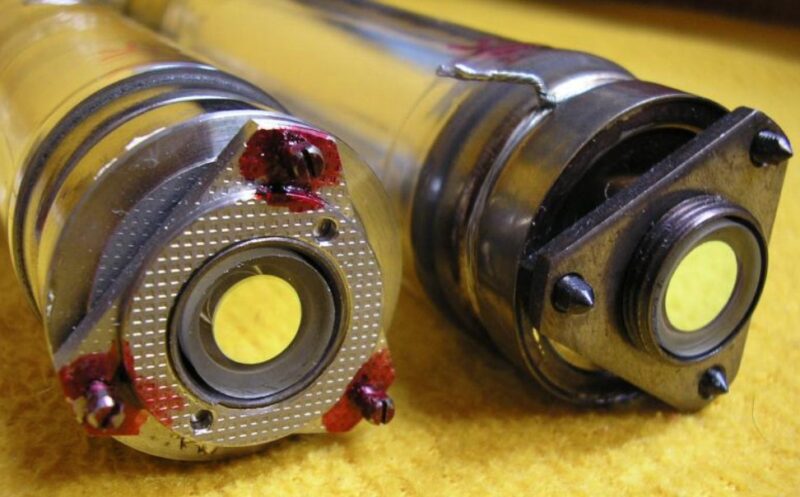

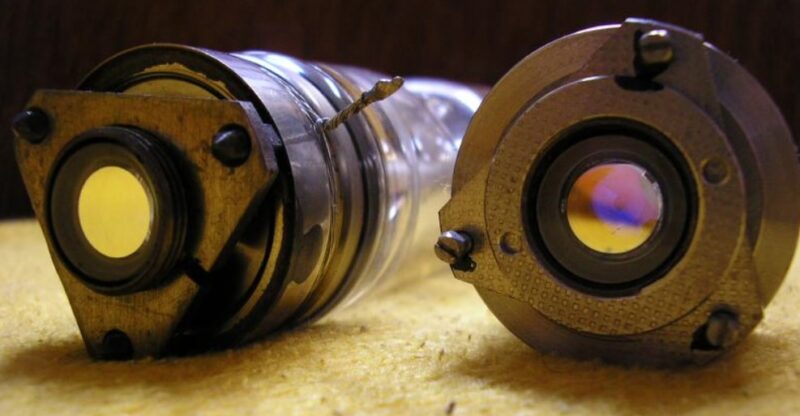

Резонатор может быть либо герметичным с запаянными зеркалами, либо составным с внешними держателями оптики. В некоторых прецизионных моделях применяются стабилизированные и поляризованные конструкции с точной регулировкой температуры и положения зеркал.

Принцип действия

Физика работы его основана на инверсной заселённости энергетических уровней атомов неона, которая достигается благодаря соударениям с возбуждёнными атомами гелия. После подачи высокого напряжения на электроды в трубке возникает разряд, который возбуждает атомы гелия. Те, в свою очередь, передают энергию атомам неона посредством резонансного переноса, так как некоторые возбужденные уровни гелия и неона находятся на близких энергетических уровнях.

После передачи энергии атомы неона переходят на метастабильные состояния с долгим временем жизни. Возврат с этих уровней на более низкие энергетические состояния происходит с испусканием фотонов с определённой длиной волны. Оптический резонатор усиливает эти фотоны путём многократного отражения между зеркалами. Когда условия усиливаются до уровня, при котором усиление превышает потери, возникает устойчивое излучение. Выходной пучок формируется через полупрозрачное зеркало и направляется наружу.

Характеристики излучения

Они излучают свет, который обладает высокой степенью монохроматичности, стабильной длиной волны и узкой спектральной линией. Наиболее часто применяемая длина волны составляет 632,8 нанометров, соответствующая красному участку спектра. Также существуют модели, работающие на других длинах волн, таких как 543 нм (зелёный), 594 нм (жёлтый), 611 нм, 1152 нм и даже в инфракрасном диапазоне. Однако наиболее стабильной и распространённой является именно красная линия.

Мощность типичных He-Ne лазеров находится в диапазоне от 0,5 до 10 милливатт. При этом излучение обладает хорошей направленностью и высокой когерентностью как по длине волны, так и по фазе, что делает его особенно пригодным для интерферометрических измерений и опытов, где важна фаза света.

Прибор работает в непрерывном режиме. Он не пульсирует и обеспечивает постоянный световой поток, что делает его удобным для точных и стабильных применений.

Таблица с основными характеристиками

Параметр	Описание
Тип лазера	Гелий-неоновый (HeNe)
Режим работы	Непрерывный
Основная длина волны	632,8 нм (красный свет)
Дополнительные длины волн	543 нм (зелёный), 594 нм (жёлтый), 611 нм, 1152 нм, ИК-диапазон
Мощность излучения	От 0,5 до 10 мВт
Характеристики излучения	Высокая монохроматичность, узкая спектральная линия, стабильная длина волны
Когерентность	Высокая когерентность по длине волны и фазе
Направленность	Высокая
Применения	Интерферометрия, оптические эксперименты, измерения

Главные преимущества

• Одним из главных достоинств является их высокая спектральная стабильность. В отличие от диодных, длина волны которых может меняться в зависимости от температуры и электрического тока, гелий-неоновый обеспечивает стабильную длину волны без значительных отклонений.
• Также стоит отметить отличную когерентность. Благодаря длинной когерентной длине HeNe находят применение в голографии, интерферометрии, спектроскопии и других областях, где требуется высокое качество излучения.
• Другим немаловажным плюсом является малая расходимость пучка. Параллельный пучок можно фокусировать на большое расстояние без значительного увеличения диаметра, что полезно в измерительных системах и лазерных прицелах.
• Отличаются длительным сроком службы. При правильной эксплуатации и наличии стабильного источника питания срок службы может превышать 10 000 часов непрерывной работы. Отсутствие сложных движущихся частей делает их надёжными и практически не требующими технического обслуживания.

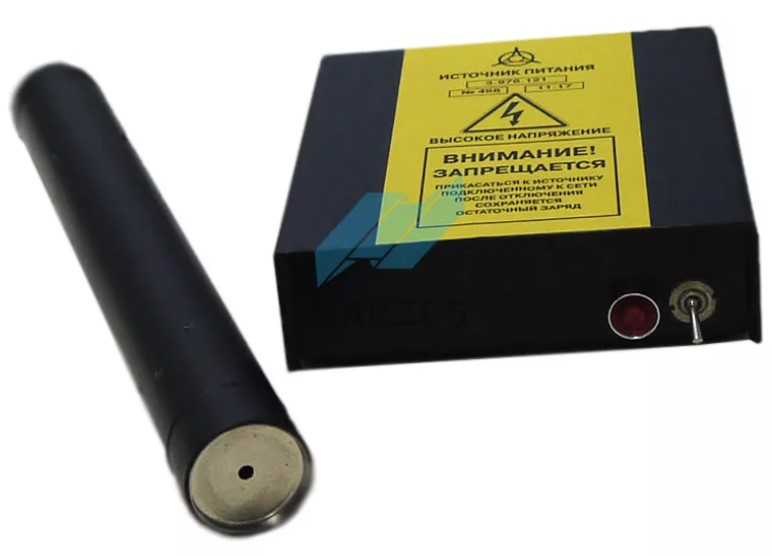

Источники питания

Для работы требуется источник высокого напряжения с ограничением тока. Обычно начальное напряжение пробоя составляет от 5 до 10 киловольт, а рабочее напряжение — около 1,5 киловольта. Ток поддерживается в пределах нескольких миллиампер (обычно от 3 до 6 мА), чтобы сохранить стабильный режим тлеющего разряда.

Источник питания должен обладать защитой от перегрузки и короткого замыкания. Важно, чтобы он не создавал излишнего пульсирующего тока, поскольку это может повлиять на стабильность и спектральные характеристики. В лабораторных условиях чаще всего применяются стабилизированные источники с плавным запуском.

Конструкция источника питания

Типичный блок питания состоит из следующих элементов:

• высоковольтный трансформатор или импульсный преобразователь;
• схема зажигания (импульс или постоянное высокое напряжение);
• стабилизатор тока;
• защита от перенапряжения;
• индикаторы работы и ошибки.

Для компактных настольных лазеров используется либо встроенный блок питания, либо внешний драйвер, соединённый с трубкой высоковольтным кабелем. Источники питания могут быть как линейными, так и импульсными, последние часто обеспечивают меньшие размеры и вес.

Примеры He-Ne лазеров

Одним из классических примеров является модель ЛГН-223, производившаяся в СССР и широко использовавшаяся в лабораториях. Модель имела стеклянный резонатор, зеркала, закреплённые через диэлектрические прокладки, и питание от специализированного блока. Её мощность составляла около 1 мВт, а рабочий ток — около 5 мА.

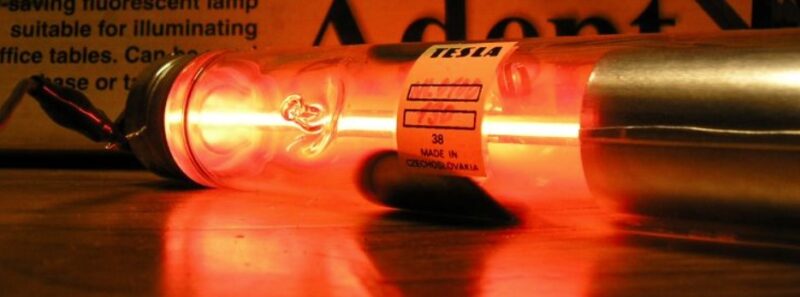

Другим интересным примером является NL05, произведённый компанией TESLA. При рабочем токе 5,9 мА он обеспечивал выходную мощность около 1,1 мВт. Эти приборы использовались в приборах точного позиционирования, фотометрии и медицинских установках. Их особенностью является простота конструкции и высокая надёжность при длительной эксплуатации.

Длина волны и спектр

Как уже отмечалось, основной длиной волны выступает 632,8 нм, находящаяся в красной области спектра. Однако гелий-неоновая смесь способна излучать и на других длинах волн, если используются специальные зеркала, усиливающие конкретные переходы.

Вот некоторые длины волн HeNe-лазеров:

• 543,5 нм — зелёная линия, реже встречается, требует высокой точности изготовления зеркал;
• 594,1 нм — жёлтая линия, более слабая, но применяемая в биомедицине;
• 611,9 нм — оранжевая линия, используется в некоторых спектроскопических задачах;
• 1 152,3 нм — инфракрасное излучение, применяется в волоконной оптике;
• 3 391,3 нм — глубокий ИК-диапазон, используется только в специализированных задачах.

Каждая из этих длин волн обусловлена конкретными энергетическими переходами между уровнями в атоме неона. Однако не все переходы эффективны для лазерной генерации. Только те, где возможно достичь устойчивой инверсии населённости и обеспечить достаточное усиление, могут использоваться в практических излучателях.

Энергетические уровни и частота

Работа устройства тесно связана с энергетическими уровнями атомов гелия и неона. В процессе возбуждения электроны в атомах гелия переходят на высокоэнергетические уровни (например, 2¹S или 2³S), а затем передают энергию неону через соударения. В неоне происходит заселение верхнего уровня, с которого и происходит спонтанное, а затем индуцированное излучение.

Основная частота излучения для длины волны 632,8 нм составляет около 4,74 × 10¹⁴ Гц. Частота стабильна и может использоваться как эталон в некоторых прецизионных измерениях, особенно в метрологии и спектроскопии.

Особенности зажигания

Пуск газоразрядной трубки — критически важный этап. Необходим короткий, но сильный импульс, чтобы ионизировать газовую смесь. Как только разряд начинается, напряжение резко падает, и ток должен стабилизироваться на безопасном уровне. Поэтому в схеме обязательно присутствует ограничение по току — либо активное (с использованием схем на транзисторах), либо пассивное (с применением резисторов и индуктивностей).

Если зажигание не происходит, трубка может деградировать из-за пробоя или перегрева. Особенно это важно при работе с приборами старого типа, таких как LGN-72 или NL05.

Стабилизация и поляризация излучения

Излучение гелий-неона обладает высокой степенью линейной поляризации. Это достигается либо использованием встроенных Brewster-окон, либо за счёт формы резонатора и зеркал с анизотропными отражающими свойствами.

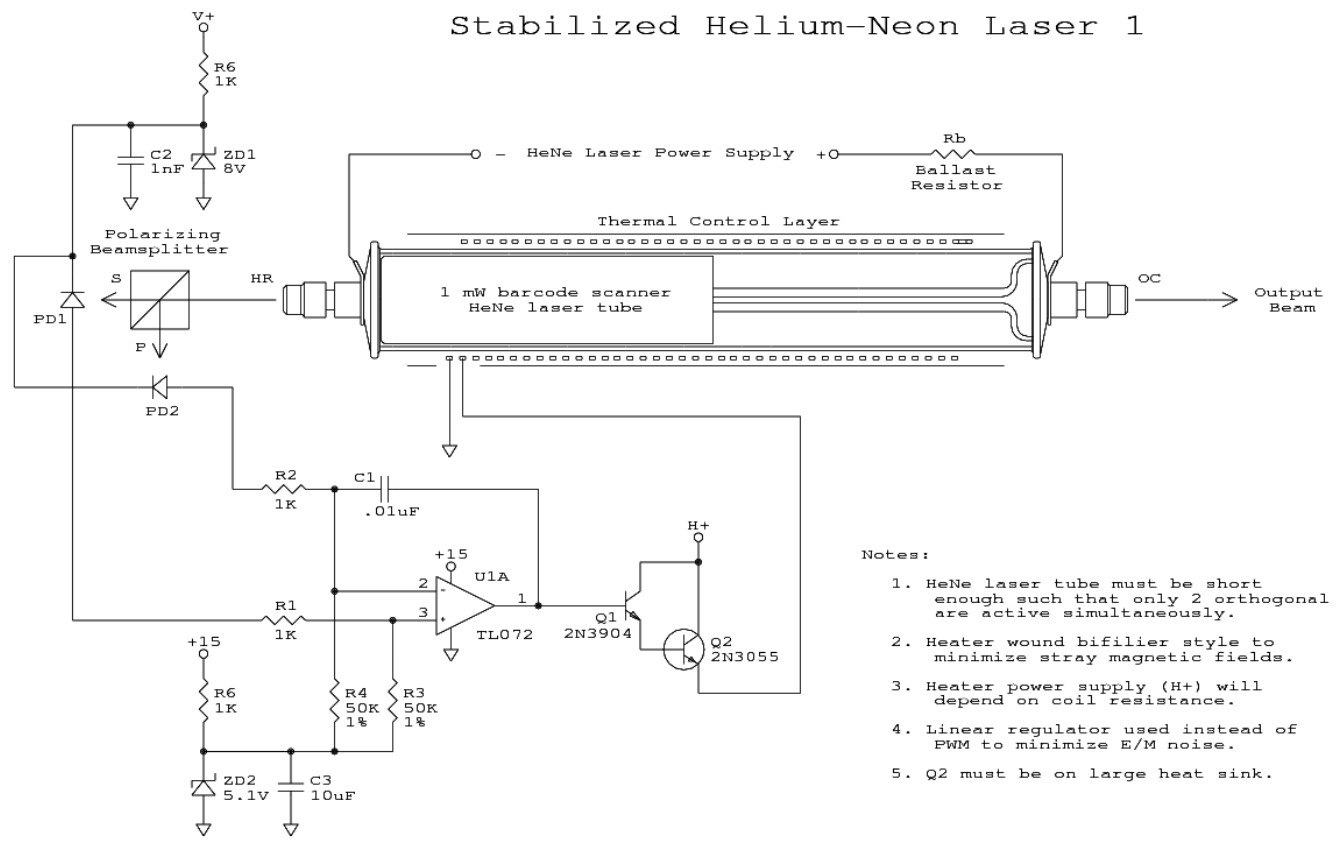

Стабилизированные лазеры

В некоторых случаях требуется не только постоянная мощность, но и стабильность длины волны с высокой точностью (до ±2 МГц). Такие используются, например, в системах лазерной интерферометрии для контроля движения с нанометровой точностью. Для этого применяются стабилизированные лазеры, где обратная связь осуществляется по частоте или интенсивности.

Часто используется метод фазовой автоподстройки, при котором резонатор немного изменяется по длине (например, при помощи пьезоэлемента), чтобы поддерживать постоянную частоту генерации. Это особенно важно для одночастотных HeNe, применяемых в метрологии.

Популярные модели и производители

На протяжении десятилетий они производились множеством компаний по всему миру. Некоторые из них стали стандартом в научной и технической среде.

Известные модели:

• LGN-72 — советский, часто встречающийся в лабораториях, используется для учебных и демонстрационных целей;
• LGN-223 — более мощный и устойчивый;
• NL05 и NL0100 от TESLA — популярные чешские модели 1970–1980-х годов;
• Melles Griot — американский производитель, один из лидеров на мировом рынке гелиевых лазеров;
• Thorlabs, Coherent, Uniphase (JDSU) — современные производители прецизионных и стабилизированных моделей.

Технические параметры (примеры):

Модель	Мощность	Ток	Напр.	Длина волны
LGN-72	1 мВт	5 мА	1,8 кВ	632,8 нм
Melles Griot 05-LHR-111	1,5 мВт	6 мА	2,3 кВ	632,8 нм
Thorlabs HRS015	1,5 мВт	4,8 мА	2,1 кВ	632,8 нм
Coherent 200	2 мВт	5 мА	2,2 кВ	632,8 нм

Безопасность при работе с лазерами

Хотя гелий-неоновые относятся к маломощным источникам, при их использовании следует соблюдать правила безопасности. Оптическое излучение мощностью до 5 мВт при длине волны 633 нм может быть опасно для зрения при прямом попадании на сетчатку глаза.

Меры предосторожности:

• никогда не направляйте лазерный луч на людей или животных;
• при юстировке и проверке работы использовать защитные очки;
• защищайте зеркала и оптические компоненты от попадания светового пучка под углом отражения;
• не допускайте детей к включённому прибору;
• всегда отключайте питание при работе с открытыми контактами трубки и источника.

Электробезопасность

Ввиду высоких напряжений, питающих трубку, необходимо соблюдать осторожность при подключении и обслуживании. Даже кратковременный контакт с высоковольтными элементами может привести к ожогу или поражению электрическим током.

Применение гелий-неоновых лазеров

Они нашли широкое применение в самых разных областях благодаря своим уникальным характеристикам: стабильности частоты, узкому спектру излучения, хорошей когерентности и простоте конструкции. Несмотря на появление более компактных и мощных источников лазерного излучения, таких как лазерные диоды, He-Ne лазеры по-прежнему востребованы в тех областях, где критически важны стабильность, точность и качество луча.

Наука и образование

Одной из первых и наиболее традиционных сфер применения гелий-неоновых лазеров является научная и учебная деятельность. В университетах, лабораториях и исследовательских институтах применяются для:

• Интерферометрии: благодаря узкому спектру и хорошей когерентности, они идеально подходят для построения интерферометров (например, интерферометра Майкельсона), используемых для высокоточных измерений расстояний, деформаций, вибраций и других параметров.
• Лабораторных демонстраций: студенты физико-технических специальностей изучают принципы когерентного излучения, дифракции, интерференции и поляризации света на примере гелий-неоновых.
• Изучения оптических явлений: использование их позволяет визуализировать явления преломления, рассеяния, эффекты двойного лучепреломления и многое другое.

Низкая мощность делает их относительно безопасными при соблюдении элементарных мер предосторожности, что особенно важно в учебной среде.

Промышленность

В различных отраслях промышленности HeNe-лазеры применяются для решения задач, где требуется высокоточный видимый лазерный луч:

• Системы выравнивания и центрирования: используется в качестве точного направляющего луча, особенно в строительстве, машиностроении и геодезии.
• Прецизионная оптика: служат для настройки и тестирования линз, зеркал, интерферометров, лазерных гироскопов и других компонентов оптических систем.
• Гравировка и маркировка: хотя сами излучатели не обладают достаточной мощностью для обработки материалов, они используются в качестве прицельных лазеров в более мощных системах, например, с CO₂-лазерами.
• Лазерные сканеры: некоторые старые модели штрих-код сканеров, особенно в лабораторной и медицинской среде, использовали гелий-неоновые благодаря стабильному выходу и долговечности.

Медицина

Широко использовались и продолжают использоваться в медицинских целях, особенно в физиотерапии, стоматологии и отоларингологии.

Физиотерапия

Одной из форм лазерной терапии является воздействие низкоинтенсивным излучением. Излучение длиной волны 632,8 нм хорошо проникает в поверхностные ткани и стимулирует регенеративные процессы. Применение включает:

• лечение кожных заболеваний (экземы, псориаз);
• заживление ран и язв;
• снятие воспалений в суставах и мышцах;
• обезболивание при невралгиях и травмах.

Стоматология

В стоматологической практике они использовались для:

• стимуляции заживления после операций;
• обезболивания при пульпите;
• лечения воспалительных заболеваний десен;
• ускорения восстановления после удаления зубов.

ЛОР-практика

Известен опыт применения гелий-неоновых лазеров для лечения хронического тонзиллита (воспаления миндалин). Облучение проводится с целью:

• уменьшения воспаления;
• повышения локального иммунитета;
• ускорения регенерации тканей миндалин.

Например, метод облучения миндалин использовался в лечебных учреждениях Ростова-на-Дону. Процедуры проводились в течение 7–10 дней курсом по 10–15 минут ежедневно.

Бытовое и прикладное использование

Некоторые применения HeNe-лазеров выходят за рамки профессиональной науки и медицины. Среди них:

• лазерные уровни — используется в строительстве и отделке помещений;
• лазерные указки — ранние модели использовали именно гелий-неоновые трубки, но из-за габаритов и энергопотребления они были вытеснены диодами;
• измерительные приборы — лазерные дальномеры, нивелиры, линейные системы позиционирования;
• лазерные шоу и арт-проекты — благодаря эстетически приятному красному лучу с хорошей когерентностью, лазеры применялись в инсталляциях и визуальных эффектах.

Преимущества и недостатки

Несмотря на развитие современных лазерных технологий, они сохраняют актуальность благодаря ряду уникальных свойств. Их особенности делают их привлекательными для узкоспециализированных задач, особенно там, где важны стабильность излучения и его качество.

Преимущества

Стабильность длины волны

Одной из главных причин, по которой их используются в научной и метрологической практике, является исключительная стабильность длины волны. Стандартный HeNe-лазер излучает свет на длине волны 632,8 нанометра. Эта длина волны используется как эталон в точных измерениях, интерферометрии и калибровке оборудования. Малые флуктуации в частоте генерации позволяют применять такие устройства в высокоточных спектроскопических экспериментах.

Высокая когерентность

Обладают отличной временной и пространственной когерентностью. Это означает, что их излучение сохраняет стабильную фазовую структуру как по направлению распространения, так и во времени. Благодаря этому они прекрасно подходят для интерференционных и голографических экспериментов, где требуется минимальное расхождение луча и строгое постоянство фазы.

Качество луча

Обычно работают в фундаментальной поперечной моде TEM₀₀. Это даёт узкий, симметричный и равномерно распределённый по интенсивности луч. Такой пучок легко фокусируется и не требует дополнительной корректировки, что делает лазеры удобными для использования в оптических системах и приборах.

Простота и надёжность конструкции

По сравнению с более современными лазерами, HeNe-трубки имеют относительно простую конструкцию. Газоразрядный капилляр, зеркала и питание — вот всё, что необходимо для функционирования. Минимум движущихся частей и стабильный режим работы обеспечивают высокую надёжность и продолжительный срок службы. При корректной эксплуатации такие приборы могут работать десятки тысяч часов без деградации излучения.

Долговечность

Герметичные трубки, наполненные газовой смесью, при хорошем изготовлении способны служить годами. В отличие от лазеров на органических красителях или некоторых твердотельных источников, гелий-неоновые не требуют частой замены активной среды и калибровки.

Относительная безопасность

Низкая выходная мощность делает HeNe-лазеры менее опасными по сравнению с более мощными источниками. При соблюдении элементарных правил безопасности (например, недопущении попадания луча в глаза) они подходят даже для образовательных целей. В большинстве случаев они классифицируются как 2 или 3A класса опасности, в зависимости от мощности и конструкции.

Недостатки

Ограниченная мощность

Одним из наиболее значительных недостатков является их сравнительно низкая мощность. Большинство стандартных моделей обеспечивают выходную мощность в диапазоне от 0,5 до 5 мВт, реже — до 10 мВт. Этого вполне достаточно для многих научных и демонстрационных задач, но для резки, сверления или других промышленных применений их недостаточно. Здесь применяются более мощные твердотельные или газовые, такие как CO₂ или волоконные.

Необходимость высоковольтного источника

Для ионизации газовой смеси в трубке требуется источник высокого напряжения — обычно от 1,5 до 3 кВ в зависимости от модели. Кроме того, питание должно обеспечивать стабильный ток, ограничивая его на безопасном уровне. Это усложняет конструкцию и требует более внимательного подхода к безопасности при сборке или эксплуатации таких устройств.

Габариты и хрупкость

Газоразрядные трубки, особенно в моделях с увеличенной длиной резонатора, могут быть довольно длинными и хрупкими. Их легко повредить при транспортировке или неосторожном обращении. В сравнении с компактными и прочными лазерными диодами, HeNe-лазеры занимают больше места и требуют более жёсткой фиксации.

Низкий КПД

Эффективность преобразования электрической энергии в свет в них крайне низка — менее 0,1%. Большая часть энергии уходит на поддержание разряда и нагрев трубки. Это делает их менее выгодными с точки зрения энергопотребления, особенно при работе от автономных источников.

Замена на диодные аналоги

В ряде областей HeNe-лазеры были вытеснены полупроводниковыми. Современные лазерные светодиоды компактны, энергоэффективны и могут генерировать излучение в широком диапазоне длин волн, включая красную область спектра. Хотя качество пучка и стабильность длины волны у диодов хуже, они активно вытесняют HeNe в потребительских и прикладных приборах.

Общий баланс

В общем это классика, проверенная временем. Их преимущества остаются актуальными для лабораторий, научных установок, оптических измерительных систем и образовательных учреждений. В то же время недостатки — в первую очередь, низкая мощность и большие габариты — ограничивают их применение в современных портативных устройствах и массовом оборудовании.

Сравнение с другими типами

Развитие лазерных технологий привело к созданию множества типов источников когерентного света. Каждый из них имеет свои особенности, преимущества и ограничения. Чтобы лучше понять, где и когда гелий-неоновые остаются предпочтительными, важно сравнить их с другими популярными типами: лазерными диодами, углекислотными (CO₂) лазерами, а также твердотельными и волоконными источниками.

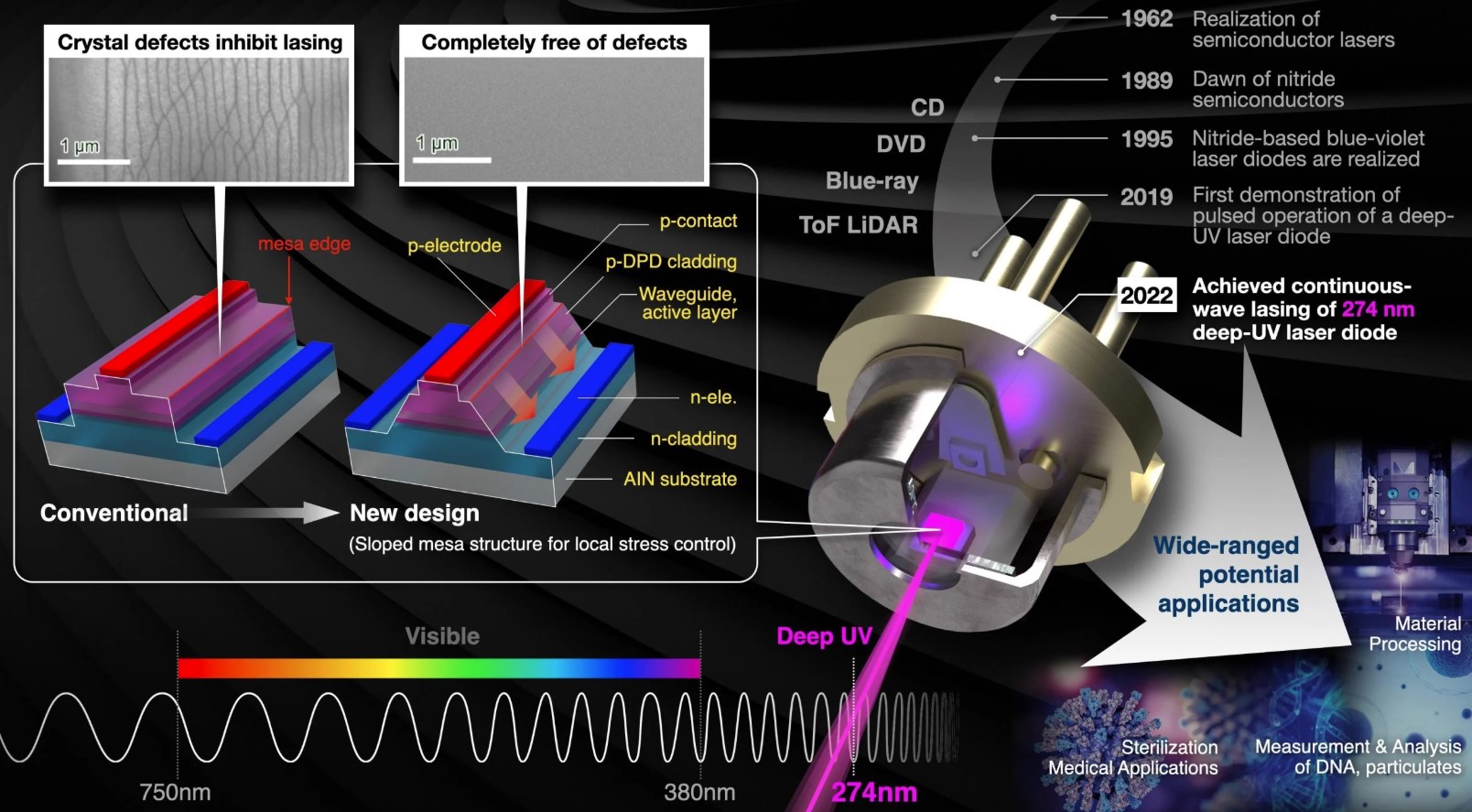

Гелий-неоновый лазер и лазерный диод

Лазерные диоды — это компактные и энергоэффективные источники, широко применяемые в бытовых, медицинских и промышленных приборах. Их конструкция основана на полупроводниковом переходе, создающем условия для генерации света.

Основные отличия:

• Размер и компактность. Диоды значительно меньше и легче. Это даёт им преимущество в мобильных и интегрированных системах.
• Питание. Для работы диода достаточно низкого напряжения (обычно 3–5 В), в то время как HeNe требует высокого напряжения (до 3 кВ).
• Коэффициент полезного действия. КПД лазерных диодов достигает 30% и выше, тогда как у HeNe-лазера — менее 0,1%.
• Качество луча. Здесь преимущество остаётся за HeNe. Он формирует пучок с превосходной пространственной и временной когерентностью, минимальным расхождением и равномерной интенсивностью. Диоды, особенно дешёвые, имеют овальный пучок с низким качеством моды.
• Стабильность длины волны. HeNe стабилен без дополнительной регулировки. У диодов длина волны зависит от температуры и может смещаться.
• Ресурс. Современные лазерные диоды могут работать десятки тысяч часов, но по этому параметру они лишь догоняют гелиевые, которые всегда славились долговечностью.
• Применение. Диоды идеальны для указок, сканеров штрих-кодов, DVD-приводов, а также как осветители в медицине. HeNe чаще используется в научных приборах, голографии, метрологии, точных измерениях.

Гелий-неоновый и CO₂-лазеры

CO₂-лазеры — газовые, работающие на длине волны 10,6 мкм (инфракрасный диапазон). Они способны развивать очень большую мощность и часто используются для резки и сварки материалов.

Ключевые различия:

• Диапазон длин волн. HeNe — в видимой части спектра (красный свет), CO₂ — в ИК-диапазоне, невидим для глаза.
• Мощность. CO₂ может достигать десятков киловатт, тогда как HeNe — максимум несколько милливатт.
• Размеры. Оба типа могут быть достаточно габаритными, но для CO₂ характерны более крупные конструкции при высокой мощности.
• Назначение. CO₂-лазеры применяются в промышленности, для гравировки, резки, сверления. HeNe — в оптических и метрологических задачах.
• Сложность конструкции. Оба типа требуют высоковольтного питания и системы охлаждения (для CO₂), но HeNe проще в обслуживании.
• Безопасность. Излучение его невидимо и может быть особенно опасным — его не видно, и можно получить ожог незаметно. Для HeNe таких рисков меньше, особенно при соблюдении правил работы.

Гелий-неоновый и твердотельные лазеры

Твердотельные лазеры, такие как Nd:YAG (неодим в иттрий-алюминиевом гранате), излучают в ближнем ИК-диапазоне (1064 нм) и могут генерировать как импульсное, так и непрерывное излучение. Они широко используются в медицине, материаловедении и спектроскопии.

• Выходная мощность. Твердотельные значительно мощнее HeNe, могут работать в режимах с пиковой мощностью в мегаватты.
• Габариты. Могут быть достаточно компактными благодаря современной оптике и охлаждению.
• Тип генерации. HeNe почти всегда работает в непрерывном режиме. Твердотельные могут работать как в непрерывном, так и в импульсном режиме, что важно для микрообработки и хирургии.
• Когерентность и стабильность. HeNe остаётся непревзойдённым по стабильности длины волны без дополнительной стабилизации.
• Цена. Твердотельные системы дороже и требуют более сложного обслуживания. HeNe дешевле, проще и надёжнее.

Почему гелий-неоновые лазеры всё ещё используются

Несмотря на прогресс в разработке новых лазерных технологий, HeNe-лазеры не ушли в прошлое. Их сохраняют в эксплуатации из-за следующих причин:

• Они дают стабильное, предсказуемое и качественное излучение с минимальными шумами.
• Являются незаменимыми в прецизионных приборах, таких как интерферометры, оптические гироскопы и спектрометры.
• Доступны по цене и хорошо документированы.
• Идеальны для учебных целей и лабораторных опытов.

Производители и модели

Несмотря на свою преклонную технологическую возрастную категорию, до сих пор доступны на рынке. Их можно найти как в виде новых устройств, так и в виде б/у или восстановленных образцов, особенно на специализированных платформах или среди научного оборудования. В этом разделе рассмотрим, где можно приобрести HeNe-лазер, какие модели бывают, как их правильно подключать и использовать, а также какие меры безопасности необходимо соблюдать.

Обзор доступных моделей

На рынке можно найти следующие категории HeNe-лазеров:

• Базовые лабораторные. Это недорогие модели мощностью от 0,5 до 2 мВт, подходящие для образовательных и лабораторных целей. Часто идут в комплекте с блоком питания.
• Стабилизированные. Обеспечивают повышенную стабильность частоты и длины волны. Используются в метрологии, спектроскопии, гравиметрии и прецизионных экспериментах.
• Одночастотные (single longitudinal mode). Имеют только одну продольную моду лазерного излучения. Идеальны для интерферометрии, оптической спектроскопии и сверхточных измерений.
• Поляризованные. Выдают строго линейно поляризованный свет, часто с возможностью переключения направления поляризации.

Популярные производители и модели:

• SIOS (Германия) — высокоточные стабилизированные HeNe.
• Melles Griot — лабораторные и одночастотные источники.
• Thorlabs — компактные решения с доступными модулями питания.
• TESLA NL0100, NL05 — классические чешские лазеры 70-х годов.
• ЛГН-223, ЛГ-72 — советские и постсоветские HeNe-лазеры.

Рекомендации по выбору

• Назначение. Для учебных и простых опытов подойдёт обычный HeNe без стабилизации. Если нужна точность — берите стабилизированный или одночастотный.
• Мощность. До 1 мВт — безопасны без специальных очков. До 5 мВт — уже требуют внимания. Более 5 мВт — только с мерами защиты.
• Блок питания. Уточняйте, входит ли он в комплект. Часто его нужно приобретать или изготавливать отдельно.
• Состояние. У б/у приборов ресурс может быть исчерпан. Лучше брать с подтверждённой работоспособностью (фото, видео, замеры).
• Поляризация. Для экспериментов с интерференцией и оптическими элементами лучше брать поляризованные.

Подключение и эксплуатация

1. Подключение источника питания. О требует высоковольтного источника, как правило 1,5–3 кВ при токе до 6 мА. Используйте только специализированные блоки с ограничением по току.
2. Полярность. Важно соблюдать — переполюсовка может вывести трубку из строя. Обычно катод соединяется с «минусом» питания, анод — с «плюсом».
3. Охлаждение. Большинство HeNe-лазеров не требуют активного охлаждения. Но если используется стабилизатор или трубка большого диаметра, может потребоваться пассивное охлаждение или вентилятор.
4. Механическая фиксация. Устанавливайте его на жёсткое основание или оптическую скамью, чтобы избежать колебаний, влияющих на направление и характеристики луча.
5. Вывод луча. Обычно луч выходит из полупрозрачного зеркала. Помечайте выходное окно и обеспечьте экранирование от случайного отражения.

Безопасность при работе с HeNe-лазером

• Излучение. Хотя мощность HeNe низкая, при длительном воздействии может повредить сетчатку. Избегайте прямого попадания луча в глаза.
• Защита глаз. При работе с мощностью выше 1 мВт рекомендуется использовать специальные защитные очки с фильтром на 632.8 нм.
• Отражения. Зеркальные и глянцевые поверхности могут случайно отклонять луч. Работайте в помещении с матовыми стенами или используйте экраны.
• Электробезопасность. Источник питания вырабатывает высокое напряжение. Не допускайте контакта с открытыми токоведущими элементами. Проверяйте изоляцию, используйте разрядники и предохранители.
• Окружающая среда. Не работайте рядом с легковоспламеняющимися веществами. Избегайте повышенной влажности, пыли, вибраций.

Советы по эксплуатации

• Регулярно проверяйте оптическую ось и выравнивание.
• Не включайте излучатель без нагрузки (если в схеме так не предусмотрено).
• Если свет не появляется — проверьте высоковольтный блок, инвертор, контакты.
• Не вскрывайте трубку — внутри газовая смесь под пониженным давлением и зеркала, легко повреждаемые.

Эксперименты с NL0100 и NL05

Гелий-неоновые лазеры NL0100 и NL05 представляют собой изделия чешской компании TESLA, разработанные и производившиеся в 1970–1980-х годах. Эти модели стали настоящей классикой лабораторной и научной аппаратуры времён социалистического блока, и по сей день они интересны энтузиастам оптики и ретро-электроники благодаря своей простоте, надёжности и стабильным оптическим характеристикам.

Фирма TESLA занималась производством электроники, в том числе научной и измерительной техники. В каталогах тех лет можно встретить несколько моделей, предназначенных для лабораторий, научно-исследовательских институтов и образовательных учреждений. NL0100 и NL05 — представители наиболее распространённых моделей, которые можно было встретить в вузах и НИИ стран Восточной Европы.

Модель NL05

Модель NL05 — это компактный излучатель малой мощности. Согласно сохранившимся данным:

• Рабочий ток: 5,9 мА
• Выходная мощность: около 1,1 мВт
• Длина волны: 632.8 нм (характерный оранжево-красный свет)
• Тип излучения: непрерывный
• Размер трубки: стандартная тонкая стеклянная трубка диаметром около 18–22 мм
• Длина активной части: примерно 200 мм

Имеет традиционную конструкцию: газоразрядная трубка, установленная в алюминиевом или пластиковом корпусе, с закреплёнными по краям зеркалами. Зеркала запаяны в стеклянную трубку — один конец плоский (полупрозрачный выходной), второй — вогнутый полностью отражающий. Питание осуществляется от внешнего источника высокого напряжения с ограничением тока. Стабилизаторы обычно отсутствуют, регулировка интенсивности не предусмотрена. Луч выходит из узкого круглого окна, мощность стабильна при прогреве.

Вторая трубка — NL0100

Вторая трубка, предположительно модель NL0100, не имеет маркировки, однако по форме, конструкции и цвету свечения аналогична NL05. Можно предположить:

• Выходная мощность: около 0,8–1 мВт
• Ток: от 5 до 6 мА
• Газовая смесь: стандартное соотношение He:Ne ≈ 8:1
• Стабилизация: отсутствует
• Поляризация: неполяризованное или слабополяризованное излучение

Из-за возраста (более 40 лет) трубка может быть частично деградировавшей. Признаком этого служит медленный запуск, неустойчивое свечение или слабый выходной луч при стандартном питании.

Источник питания

Для запуска гелий-неоновых излучателей требуется специальный высоковольтный источник питания с ограничением по току. В случае с NL05 я использовал блок питания на базе импульсного преобразователя с выходом 1,9 кВ и ограничением тока на уровне 6 мА. Запуск происходит плавно: при подаче питания сначала виден слабый светящийся разряд, через 2–3 секунды стабилизируется луч.

Важно учитывать, что при запуске может потребоваться повышенное напряжение зажигания (до 7–10 кВ), особенно у старых трубок. В современных схемах для этого применяют автоматические модули с умножителями или пьезоэлементы от зажигалок. После зажигания трубка переходит в режим устойчивого тления при снижении напряжения.

В случае с NL05 был использован универсальный китайский блок питания для HeNe-лазеров (модель HY-P-2K), дающий стабильный ток 5,9 мА. Установка проводилась с соблюдением полярности: катод — к минусу, анод — к плюсу.

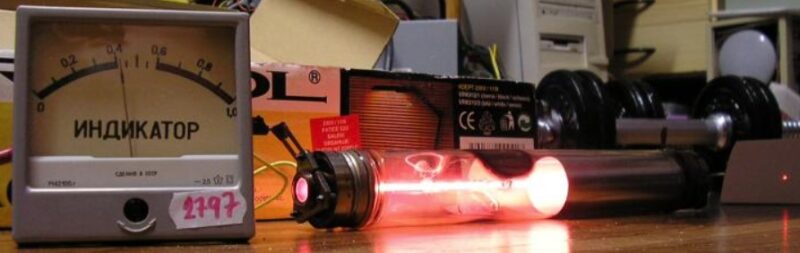

Фото работы

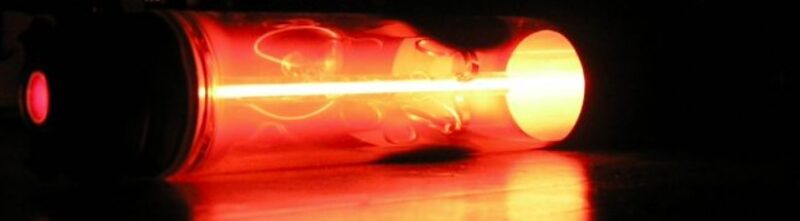

При подключении NL05 в затемнённой комнате отчётливо виден узкий оранжево-красный луч. Свет хорошо виден даже без дыма или аэрозоля благодаря высокой когерентности и направленности. На стене проецируется круглый красный кружок диаметром около 2 мм с характерными интерференционными ореолами. При введении стеклянной пластинки или дифракционной решётки наблюдаются чёткие фигуры интерференции и дифракции.

С помощью обычной камеры удалось зафиксировать луч в лёгком тумане — он остаётся стабильным даже при изменении температуры или небольших механических вибрациях.

HeNe-лазеры отлично подходят для оптических демонстраций, юстировки приборов, построения простых интерферометров и изучения лазерной физики. Их стабильность, узкая спектральная линия и простота запуска делают их идеальными для образовательных целей. В лабораторной работе особенно полезны следующие эксперименты:

• Измерение длины волны по интерференционной решётке
• Демонстрация интерференции Френеля и Юнга
• Исследование отражения и преломления
• Построение простого Майкельсоновского интерферометра
• Визуализация луча в среде с переменным коэффициентом преломления

Таким образом, несмотря на кажущуюся архаичность, они обеспечивают высокое качество луча, отличную когерентность и узкую спектральную полосу. Их нельзя заменить диодными лазерами в задачах, где требуется высокая стабильность частоты и длины волны.
