Справочник по антеннам

Антенна — основа любой радиочастотной системы. Её задача заключается в преобразовании электрических сигналов в электромагнитные волны для их распространения в пространстве и, наоборот, приём излучаемой энергии с последующим преобразованием в электрический ток. Этот процесс основан на фундаментальных принципах электродинамики, изложенных в уравнениях Максвелла.

Для проектирования их важно понимать такие параметры, как длина волны λ, частота f, мощность излучения P, сопротивление излучения Rr, а также направление и форма диаграммы направленности. Излучаемое поле может быть представлено как функция времени и координат, например, \( \mathcal{E}(r, t) \), что определяет электрическую составляющую волны.

📡 Существуют десятки типов антенн, различающихся конструкцией, диапазоном частот, направленностью, габаритами и особенностями согласования с цепями. В зависимости от задач они применяются в радио, телевидении, радиолокации, спутниковой и мобильной связи, а также в промышленных и бытовых устройствах. Предлагаем сохранить этот краткий справочник в закладках, чтоб при необходимости видеть сразу все варианты и учитывать их особенности при проектировании РЭА.

Классификация антенн

По принципу действия

Подразделяются на излучающие и приёмные. Физически они могут быть абсолютно идентичными, но в зависимости от режима работы электроника, с которой они связаны, изменяется направление передачи энергии.

Излучающие передают энергию в пространство, создавая электромагнитные волны. Приёмные воспринимают эти волны и преобразуют их в электрический сигнал. Существуют антенны двойного назначения, способные работать в обоих режимах.

По направленности

Бывают всенаправленными и направленными. Всенаправленные равномерно излучают или принимают сигнал во всех направлениях в горизонтальной плоскости. Типичным представителем является вертикальный штырь.

Направленные концентрируют энергию в одном или нескольких направлениях. Это увеличивает дальность и чувствительность системы. Характерной формой излучения таких антенн является диаграмма направленности в виде лепестка с максимумом в определённом направлении.

По диапазону частот

Частотные границы определяются их физическими размерами и резонансными свойствами. Часто антенна проектируется под определённую длину волны, и её геометрия кратна этой длине. Существуют широкополосные и узкополосные типы.

Основные диапазоны:

• НЧ (до 300 кГц)
• СЧ (300 кГц — 3 МГц)
• ВЧ (3 — 30 МГц)
• УВЧ (30 — 300 МГц)
• СВЧ (0.3 — 3 ГГц)
• КВЧ и выше

Многие современные антенны охватывают несколько диапазонов, особенно в мобильных устройствах и мультимодульных системах.

По конструктивным признакам

Могут быть проводниковыми, микрополосковыми, диэлектрическими и даже основанными на метаматериалах. Каждый тип отличается способом формирования излучения и особенностями реализации.

Проводниковые строятся из металлических элементов. Микрополосковые реализуются на печатных платах. Диэлектрические используют резонансные свойства неметаллических материалов. Метаматериальные проектируются на базе структур с искусственными электромагнитными свойствами.

По применению

Эти устройства находят применение в самых разных сферах. От бытовой радиосвязи и телевидения до сложнейших радиолокационных комплексов, от IoT устройств до научных миссий в космосе. В зависимости от области антенны имеют разные требования к весу, эффективности, направленности и устойчивости к внешним воздействиям.

Проводниковые антенны

Штыревая

Представляет собой вертикальный металлический стержень, который устанавливается над отражающей поверхностью (обычно над землёй или металлической пластиной). Это один из самых простых и распространённых типов.

Классическая штыревая антенна имеет длину около λ/4, где λ — длина волны сигнала. Она работает как электрический резонатор, в котором токи и напряжения колеблются вдоль оси стержня.

Преимущества:

• Простота изготовления
• Низкая стоимость
• Всенаправленность в горизонтальной плоскости

Недостатки:

• Низкое усиление
• Зависимость от длины волны

Применяется в автомобильных радиоприёмниках, портативных радиостанциях, охранных системах.

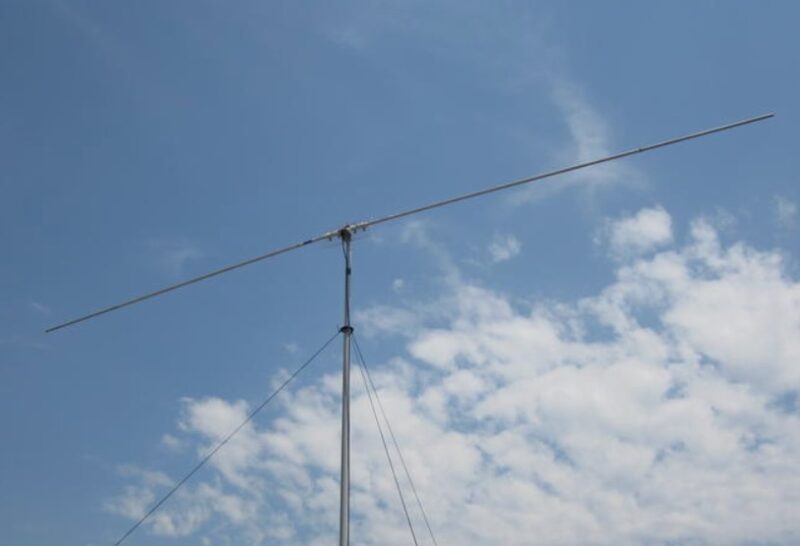

Дипольная

Диполь — это симметричная антенна, состоящая из двух проводников одинаковой длины, расположенных на одной линии и питаемых в центре. Классический полуволновый диполь имеет суммарную длину λ/2.

Наиболее часто используется так называемый центр-питанный диполь, в котором коаксиальный кабель подключается к точке посередине. Эта точка характеризуется максимальным током и нулевым напряжением, что важно для эффективной передачи энергии. Диаграмма направленности у диполя биполярная, то есть максимум сигнала направлен в стороны, перпендикулярные оси конструкции.

Разновидности:

• Складной диполь
• Открытый диполь
• Параллельный диполь

Применяются в вещательных системах, УКВ радиостанциях, базовых станциях, а также как элемент в более сложных сборках.

Петлевая

Это провод, свернутый в кольцо или прямоугольник. Различают малые и большие петли. Малые имеют периметр значительно меньше длины волны (\( L \ll \lambda \)) и работают на магнитной составляющей поля.

Они обладают высокой добротностью и могут использоваться как приёмные в СВ и НЧ диапазонах. Диаграмма направленности имеет форму восьмёрки, перпендикулярной к плоскости кольца.

Преимущества:

• Компактность
• Высокая устойчивость к помехам

Недостатки:

• Низкий КПД в качестве передающей

Большие петли (\( L \approx \lambda \)) работают иначе и могут служить направленными.

Рамочная

Представляют собой одну или несколько витков провода, закреплённого на изолированной раме. Они используются для приёма длинных и средних волн.

Конструкция может быть плоской или объёмной, в зависимости от частотного спектра и требуемого коэффициента усиления. В некоторых случаях используются ферритовые сердечники для повышения индуктивности. На частотах ниже 1 МГц рамочные антенны остаются одним из немногих рабочих решений благодаря своим компактным размерам.

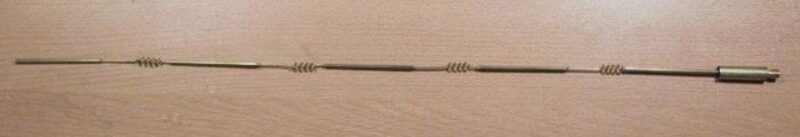

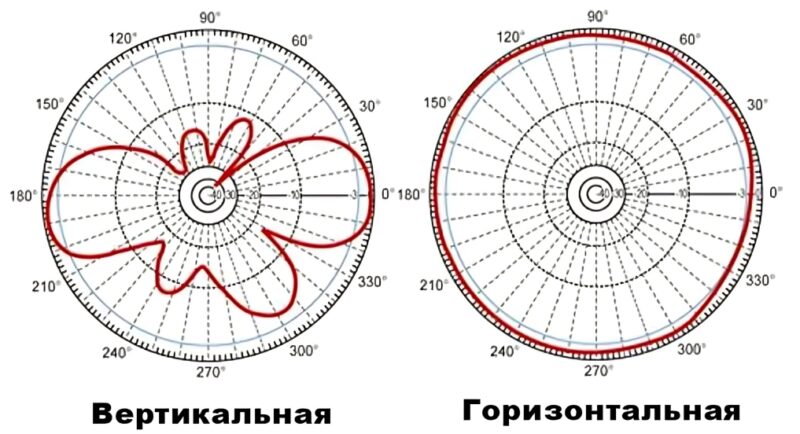

Коллинеарная

Состоят из нескольких излучающих элементов, установленных вертикально друг над другом. Эти элементы согласованы по фазе, чтобы излучение усиливалось в горизонтальной плоскости.

Каждый элемент имеет длину λ/2 и соединяется через фазосдвигающие участки, что обеспечивает квази-всенаправленную диаграмму направленности с высоким усилением. Применяются на базовых станциях сотовой связи, в авиации и навигации, где требуется большая дальность при ограниченной мощности.

Другие простые проводниковые антенны

К таким относятся V-образные, T-образные, L-образные и зигзагообразные. Все они строятся на основе базовых принципов диполя или штыря, но с изменённой формой проводника для достижения нужных характеристик.

V-антенна широко применялась в радиовещании на длинных волнах. L-антенна используется в телеграфных системах и в качестве малошумящих на КВ.

Направленные антенны

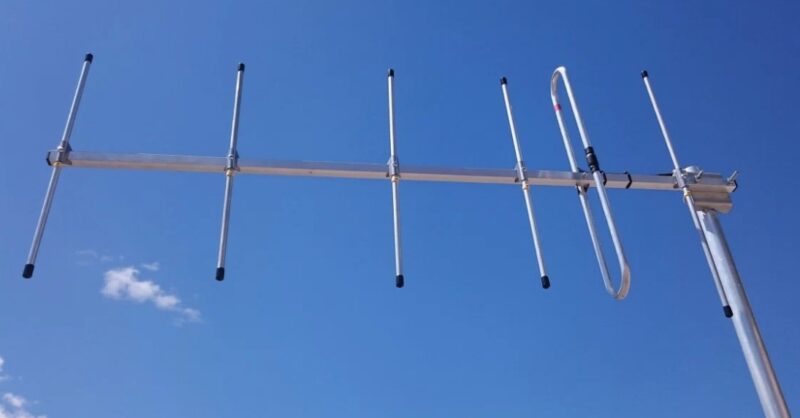

Яги

Яги-Уда представляет собой направленную антенну, состоящую из одного активного элемента (обычно диполя) и нескольких пассивных элементов, расположенных параллельно. Пассивные элементы делятся на рефлекторы и директора.

Рефлектор устанавливается за активным элементом и отражает энергию вперёд, увеличивая направленность. Директора располагаются перед активным элементом и фокусируют излучение в одном направлении. Длина и расстояния между элементами определяются в зависимости от рабочей частоты. Обеспечивает значительное усиление в пределах 7–13 дБ и узкую диаграмму направленности. Благодаря своей эффективности и простоте широко используется в телевидении, радиосвязи, радиоаматерских установках.

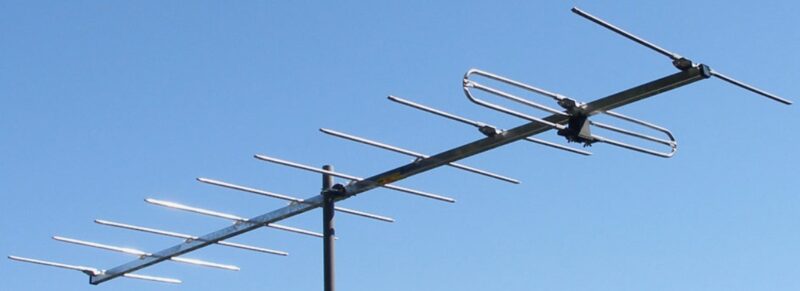

Волновой канал

Волновой канал представляет собой серию излучателей, согласованных по фазе. Основной принцип работы базируется на интерференции волн, излучаемых каждый элементом, в нужном направлении. Конструкция состоит из рефлектора, излучающего элемента и цепочки директоров.

Устройство обладает высокой направленностью, большим усилением и узкой полосой частот. Как и Яги, волновой канал находит применение в передаче сигнала на большие расстояния и в радиолюбительской практике.

Разновидности:

• Компактные волновые каналы
• Массивы на несколько диапазонов

В зависимости от количества директоров можно добиться усиления до 20 дБ и больше.

Параболическая

Использует принцип отражения волн от параболического рефлектора. В фокусе параболоида размещается облучатель, излучающий электромагнитную волну, которая отражается от поверхности и направляется в узкий пучок.

Часто используется в СВЧ, включая спутниковую связь, радиорелейные линии, радиотелескопы и радары. Могут обеспечивать усиление до 60 дБ и выше.

Разновидности:

• С прямым облучением (параболоид с облучателем на держателе)
• С офсетным облучением (уменьшение затенения)
• Каскадные (двойной фокус, вторичный отражатель)

Характеризуются очень узкой диаграммой направленности и высоким коэффициентом усиления. Основные недостатки — громоздкость и чувствительность к юстировке.

Рупорная

Представляют собой волноводы с плавным расширением, предназначенные для согласования с открытым пространством. Они эффективно преобразуют направленный волноводный сигнал в пространственное излучение.

Используются в СВЧ и КВЧ, обладают хорошим согласованием и предсказуемой диаграммой направленности. Часто применяются как измерительные или калибровочные антенны в лабораторных условиях.

Рупор может быть:

• Прямоугольным
• Коническим
• Экспоненциальным

Эффективность и границы частот зависят от формы раскрыва и длины рупора. Применяются в радарах, а также в качестве облучателей для более сложных.

C фазированной решеткой

Фазированная антенная решётка (ФАР) представляет собой совокупность излучателей, в которых фаза сигнала управляется электронным образом. Это позволяет управлять направлением излучения без механического поворота конструкции.

Элементы решётки расположены в регулярной сетке. Путём введения фазовых сдвигов между ними формируется нужное направление главного лепестка диаграммы направленности.

Разновидности:

• Пасcивные ФАР (с центральным передатчиком)
• Активные ФАР (каждый элемент имеет собственный передатчик/приёмник)
• Цифровые ФАР

Используются в радиолокационных станциях, военных коммуникациях, а также в современных 5G базовых станциях. Преимущества включают мгновенное сканирование пространства и возможность формирования нескольких лучей.

Для специального назначения

Спутниковые

Для приёма и передачи сигналов на орбитальные спутники применяются высокоэффективные антенны, обладающие малошумящими и направленными характеристиками. Наиболее распространённая конструкция — параболическая тарелка.

Существуют:

• Антенны для GEO спутников (стационарная ориентация)
• Антенны для LEO/MEO (с активным слежением)
• VSAT терминалы (малые абонентские станции)

Варьируются от L-диапазона (GPS) до Kа-диапазона и выше. Для мобильных систем используются плоские фазированные решетки.

Навигационные

Для глобальных навигационных систем (GNSS), таких как GPS, ГЛОНАСС, Galileo, BeiDou, применяются излучатели, способные работать в L1, L2, L5 диапазонах. Они должны обеспечивать высокий уровень сигнала и устойчивость.

Наиболее распространены:

• Активные патч-антенны (микрополосковые)
• Спиральные (helix)
• Диэлектрические резонаторные

Навигационные используются в автомобилях, дронах, смартфонах, геодезических устройствах.

Радарные

Антенны в радиолокационных системах имеют ряд специфических требований:

• Высокая направленность
• Быстрое сканирование по азимуту и углу места
• Узкая диаграмма направленности

Применяются рупорные, щелевые, ФАР и параболические. Особое внимание уделяется поляризации, фазовому фронту и добротности системы.

Существуют:

• РЛС кругового обзора
• Импульсные и доплеровские РЛС
• Авиационные и морские РЛС

Использование радаров охватывает военные, навигационные, метеорологические и исследовательские области.

Антенны радиоастрономии

Для регистрации слабейших сигналов из космоса используются гигантские антенны с диаметром до нескольких сотен метров. Часто применяются сетчатые параболические рефлекторы, фазированные массивы и интерферометры.

Особенности:

• Работа на частотах от МГц до десятков ГГц
• Максимально возможная добротность
• Отсутствие активных источников поблизости

Комплексы радиотелескопов, такие как ALMA и VLA, используют синхронизированные антенны для получения сверхвысокой угловой разрешающей способности.

Микрополосковые антенны

Представляют собой конструкции, выполненные на диэлектрической подложке с металлическими проводниками на одной или обеих сторонах. Они особенно востребованы в современных коммуникационных устройствах благодаря компактности, лёгкости интеграции и возможности массового производства. Принцип работы основан на возбуждении поверхностных электромагнитных волн в тонком металлическом элементе, который служит излучателем, и взаимодействии с диэлектрической подложкой.

Патч-антенна

Самая распространённая разновидность микрополосковых. Она представляет собой плоскую металлическую пластину (патч), расположенную над металлическим экраном через диэлектрическую подложку.

Форма патча может быть разной:

• Прямоугольная
• Квадратная
• Круглая
• Сложной конфигурации (кольцевые, с вырезами)

Обладают низким профилем и удобны для интеграции в портативные и встроенные устройства. Их основное ограничение — относительно узкая полоса пропускания и невысокое усиление (около 6-9 дБ).

Для питания патча используются различные методы:

• Коаксиальный зонд
• Микрополосковая линия
• Щелевая линия

Нашли широкое применение в GPS, мобильной связи, беспроводных сетях и IoT-устройствах.

Микрополосковая щелевая

Щелевая антенна формируется за счёт продольной щели в металлическом экране или плоскости. Она излучает энергию преимущественно в направлении, перпендикулярном щели.

Особенности:

• Хорошая направленность
• Узкая полоса пропускания
• Высокая эффективность

Используется в радарных системах, векторных фазированных решётках и для питания параболических в СВЧ частотах.

Микрополосковая с резонатором

Содержат дополнительные резонансные элементы — кольца, зубцы, спирали, которые позволяют расширить полосу пропускания или изменить диаграмму направленности. Преимущества включают возможность настройки частотных характеристик и улучшение согласования с фидером.

Многослойные и многоэлементные

Использование нескольких слоёв диэлектрика и множества излучателей позволяет создавать широкополосные и многочастотные устройства. Такие конструкции применяются в современных смартфонах и системах IoT для работы в разных стандартах связи. Сложность конструкции и технологии производства при этом возрастает, но возможности по гибкому управлению характеристиками значительно расширяются.

Конформные микрополосковые

Этот тип монтируется на изогнутые поверхности (фюзеляжи летательных аппаратов, корпуса техники). Материалы и технология позволяют сохранить электрические параметры при изменении геометрии поверхности. Широко используется в аэрокосмической технике и встраиваемой электронике.

Специализированные и компактные

Для мобильных устройств

Современные мобильные устройства требуют компактных, широкополосных и многодиапазонных антенн, способных работать в ограниченном объёме с высокими показателями эффективности.

Планарные инверсные F-антенны (PIFA)

PIFA (Planar Inverted-F Antenna) представляет собой модифицированный штырь, размещённый параллельно металлической плоскости, соединённый с ней через короткозамкнутый путь. Эта конструкция обеспечивает устойчивую работу на частотах 700–2700 МГц, характерных для мобильной связи.

Её преимущества:

• Плоская геометрия
• Малые габариты
• Устойчивость к экранированию от корпуса

Для согласования импеданса применяют тюнинг длины, ширины и положения точек питания и заземления.

Спиральные и меандрические

Helix-антенны используются для обеспечения круговой поляризации и часто устанавливаются в компактных GPS-приёмниках. Meander Line конструкции уменьшают электрическую длину за счёт зигзагообразной геометрии проводника, сохраняя резонансную частоту.

Для Wi-Fi и Bluetooth

Для частот 2.4 ГГц и 5 ГГц применяются всенаправленные и направленные конструкции. Распространены следующие варианты:

• PCB-антенны (прямые и изогнутые дорожки)
• Печатные диполи
• Чип-антенны

Сочетаются с MIMO-конфигурациями, особенно в современных маршрутизаторах и точках доступа.

RFID антенны (HF, UHF, NFC)

Излучатели для радиочастотной идентификации различаются по рабочей частоте и конструкции.

• Для HF (13.56 МГц): плоские катушки на подложке
• Для UHF (860–960 МГц): микрополосковые диполи
• Для NFC: миниатюрные спирали и рамочные

Важно учитывать согласование с чипом метки и оптимизацию диаграммы излучения.

Антенны для IoT

Интернет вещей требует миниатюрных и энергоэффективных антенн. Ниже приведены распространённые стандарты и типы:

NB-IoT. Работает на частотах 700–900 МГц. Применяются короткие PIFA и монопольные с высоким коэффициентом усиления.

LoRa. Работает на 433, 868 или 915 МГц. Используются спиральные и керамические, оптимизированные для дальнего действия.

Zigbee. Частота 2.4 ГГц. Применяются компактные PCB-антенны, часто в виде изогнутых дорожек или планарных диполей.

Многодиапазонные и сверхкомпактные

Конструкции, способные работать сразу в нескольких диапазонах (например, LTE + GPS + Wi-Fi), требуют сложного моделирования. Используются многосекционные резонаторы, геометрические вырезы и многоэлементные структуры.

Внутренние антенны в корпусах устройств

Современные излучатели встраиваются в корпуса телефонов, часов, планшетов. Используются следующие методы:

• Пластиковые подложки с металлизацией
• Тонкоплёночные проводящие материалы
• Комбинированные диэлектрические структуры

Диэлектрические и метаматериальные

Диэлектрические резонаторные (DRA)

DRA используют резонанс электромагнитного поля в объёме высокоэффективного диэлектрика. Преимущества:

• Высокое усиление при малых размерах
• Отсутствие металлических потерь
• Возможность работы в миллиметровом диапазоне

Применяются в СВЧ-связи, радарных системах и 5G.

Антенны на основе метаматериалов

Метаматериалы обладают искусственно созданными свойствами: отрицательной диэлектрической проницаемостью ε<0 и магнитной проницаемостью μ<0. Это позволяет формировать:

• Сверхкомпактные конструкции
• Лучи с аномальной направленностью
• Повышенное усиление на заданной частоте

Конструкции часто включают периодические структуры, например, спирали или кольца на подложке.

Интегральные оптические

Работают в диапазоне от ближнего ИК до видимого света. Используются в фотонных чипах, лазерных системах и оптической передаче данных. Размер их сопоставим с длиной волны: от десятков до сотен нанометров.

Плазмонные антенны

Эти устройства используют поверхностные плазмоны — коллективные колебания электронов на границе металл-диэлектрик. Позволяют фокусировать свет ниже дифракционного предела. Применяются в:

• Биомедицинской диагностике
• Нанофотонике
• Оптических сенсорах

Экзотические и перспективные типы

Оптические и инфракрасные

Используются на частотах 10 ТГц и выше. Работают на принципах Гертца, но в наноразмерах. Материалы — золото, серебро, графен. Обеспечивают:

• Локализацию света на субволновых масштабах
• Взаимодействие с квантовыми точками и молекулами

Биологические антенны

Исследуются для нейроинтерфейсов и биоинженерии. Работают с электромагнитными волнами в радиодиапазоне, адаптированы для контактирования с тканями. Примеры:

• Имплантируемые спирали
• Кожные рамочные
• Электродные массивы

Гибкие и наноантенны

Создаются на основе эластичных подложек: полиимидов, силикона, текстиля. Используются в:

• Носимой электронике
• Умной одежде
• Мягкой робототехнике

Наноматериалы (графен, углеродные нанотрубки) позволяют достичь высокой проводимости при малой толщине.

3D-печатные антенны

Позволяют изготавливать устройства с уникальной формой и интеграцией в корпус изделия. Методы:

• Струйная печать серебросодержащих чернил
• SLA и DLP с металлизированием
• Многослойные печатные структуры

Энергосберегающие

Проектируются с приоритетом на минимальные потери. Включают:

• Селективные излучатели
• Перераспределение мощности с помощью метаобъектов
• Автономные с солнечными панелями

Применение в устройствах

Радиосвязь (КВ, УКВ, СВ)

Антенны для радиосвязи традиционно делятся по диапазонам:

• Короткие волны (КВ): диапазон 3–30 МГц. Здесь распространены рамочные, дипольные, штыревые и Beverage-антенны, применяемые в радиолюбительской и служебной связи. Благодаря ионосферному отражению обеспечивается глобальное покрытие.
• Ультракороткие волны (УКВ): 30–300 МГц. Используются типа GP (Ground Plane), коллинеарные, Yagi. Применяются в авиационной связи, PMR-радиостанциях, служебной радиосети.
• Средние волны (СВ): 300 кГц – 3 МГц. Распространены вертикальные мачтовые с заземлённой основой, обеспечивающие дальность в сотни километров за счёт поверхностных волн.

Телевидение и радиовещание

Передающие:

• Секторальные и всенаправленные для городского вещания
• Крупные башенные системы с массивами диполей

Приёмные:

• Yagi — основа большинства уличных ТВ-антенн
• Логопериодические конструкции
• Внутренние активные с усилителями

Применяются в диапазонах VHF и UHF: от 47 до 862 МГц.

Мобильная связь (2G/3G/4G/5G/6G)

Антенны для сотовой связи развиваются синхронно с поколениями технологий:

• 2G/3G — традиционные макроячейки с направленными элементами
• 4G — MIMO-антенны, секторные излучатели
• 5G — фазированные решётки на миллиметровых волнах, активные
• 6G (в разработке) — терагерцовые диапазоны, оптические наноантенны

Для базовых станций используются:

• Панельные
• Секторальные с наклоном
• Массивы с адаптивным формированием луча

В пользовательских устройствах — интегрированные патчи, PIFA, MIMO-решения, работающие в диапазонах 600 МГц – 6 ГГц и 24–100 ГГц.

Спутниковая связь и навигация

Типичные антенны:

• Параболические — применяются в стационарной и подвижной спутниковой связи
• Геликальные — обеспечивают круговую поляризацию, применяются для GPS, ГЛОНАСС, Galileo
• Фазированные решётки — для морских и авиационных терминалов, адаптируются к положению объекта

Навигационные обычно малогабаритные, с фильтрацией помех, устойчивые к многолучевому распространению.

Частоты:

• L-диапазон (1–2 ГГц) — навигация
• Ku, Ka, C-диапазоны — передача данных

Военные и разведывательные задачи

Основные требования:

• Широкополосность
• Работа в экстремальных условиях
• Малозаметность (стелс-антенны)
• Устойчивость к ЭМИ и РЭБ

Применяются:

• Штыревые и дипольные на КВ/УКВ
• Направленные фазированные решётки
• Интегрированные в обшивку РЛС

Разрабатываются умные антенны, способные изменять параметры в зависимости от задачи.

IoT и M2M системы

Для взаимодействия устройств между собой требуются сверхкомпактные и энергоэффективные излучатели, поддерживающие различные протоколы:

• Zigbee, Z-Wave
• NB-IoT, LTE-M
• LoRa, Sigfox

Типы:

• Внутренние: печатные или чип-антенны
• Внешние: винтовые, гибкие, с магнитным основанием

Рабочие диапазоны: от 433 МГц до 2.4 ГГц, в зависимости от стандарта.

Автомобильные и беспилотные системы

Современные автомобили иногда используют до 15 антенн одновременно:

• Радио и ТВ (AM/FM/DAB)
• Мобильная связь (LTE, 5G)
• Спутниковая навигация
• Ключевые системы (антенны доступа)
• Радарные датчики (24, 60, 77 ГГц)

Для беспилотников важны антенны с малым весом и высокой направленностью, часто используются планарные решётки и диэлектрические структуры.

Smart City и умные дома

Применяются в инфраструктуре «умных» городов:

• Уличные датчики с LoRa и NB-IoT антеннами
• Камеры и терминалы с Wi-Fi/MIMO
• Умные счётчики с встроенными антеннами

Для домашних систем автоматизации используются:

• Zigbee/Z-Wave в устройствах управления
• BLE/Wi-Fi в датчиках движения, освещения и температуры

Миниатюризация и эстетика имеют решающее значение, особенно для встроенных решений.

Методы анализа и проектирования

Проектирование антенн — это комплексная инженерная задача, охватывающая выбор конструкции, оптимизацию электрических параметров и интеграцию в систему. Основывается на теории электромагнитного поля и современных численных методах. При разработке учитываются следующие ключевые характеристики:

Диаграмма направленности

Отражает распределение плотности излучаемой мощности в пространстве. Представляется в полярных или декартовых координатах, как в горизонтальной, так и в вертикальной плоскости.

Для направленных максимальная мощность излучается в определённом направлении. Формально выражается как функция:

$$
D(\theta, \phi) = \frac{U(\theta, \phi)}{P_{avg}}
$$

где \( U(\theta, \phi) \) — плотность излучаемой мощности, \( P_{avg} \) — средняя мощность во всех направлениях.

Коэффициент стоячей волны

Показывает согласование антенны с питающей линией. Зависит от комплексного сопротивления:

$$
VSWR = \frac{1 + |\Gamma|}{1 — |\Gamma|}, \quad \Gamma = \frac{Z_{in} — Z_0}{Z_{in} + Z_0}
$$

Где \( Z_{in} \) — входное сопротивление антенны, \( Z_0 \) — волновое сопротивление линии (обычно 50 Ом).

Оптимально значение КСВН < 2.

Усиление, полоса пропускания, эффективность

Усиление \( G \) учитывает направленность и эффективность:

$$
G = \eta D
$$

где \( \eta \) — коэффициент полезного действия.

Полоса пропускания — диапазон частот, в котором сохраняется заданное VSWR, усиление и направленность.

Эффективность охватывает потери в проводниках, диэлектриках, излучении:

$$
\eta = \frac{P_{radiated}}{P_{input}}
$$

Численное моделирование

Современное проектирование невозможно без компьютерного моделирования. Применяются следующие методы:

1. Метод конечных элементов (FEM). Используется в ANSYS HFSS. Пространство делится на мелкие тетраэдры, в которых решаются уравнения Максвелла. Хорошо подходит для сложных геометрий и неоднородных сред.
2. Метод конечных разностей во времени (FDTD). Применяется в программных комплексах CST Microwave Studio. Расчёт электромагнитного поля выполняется в дискретных точках пространства и времени. Позволяет моделировать широкополосные импульсы.
3. Метод моментов (MoM). Базируется на интегральной форме уравнений Максвелла. Подходит для анализа проводящих поверхностей, реализуется в FEKO и EMPIRE.

Согласование сопротивлений

Правильное согласование устройств критически важно. Используются:

• Согласующие цепи на LC-элементах
• Четвертьволновые трансформаторы
• Сопротивления и трансформаторы в широкополосных системах

Оптимизация ведётся по критерию минимизации отражённой мощности в рабочем диапазоне.

Экранирование и электромагнитная совместимость

Антенна должна эффективно работать в условиях внешних помех и не создавать избыточных ЭМИ. Применяются:

• Экраны на металлических слоях
• Фильтры по питанию
• Переходные конденсаторы
• Корпусная изоляция и заземление

В многосистемных устройствах важна защита от перекрёстных наводок.

Измерения и испытания

После моделирования устройство проходит испытания в специализированных условиях.

Базовые методы:

• Определение VSWR с помощью векторных анализаторов
• Сканирование диаграммы направленности в безэховой камере
• Измерение усиления методом сравнения с эталонной антенной
• Временные характеристики — TDR (Time Domain Reflectometry)

Средства измерений:

• Векторные анализаторы цепей (VNA)
• Измерительные антенны (стандартизированные по IEEE)
• Безэховые камеры с поворотными платформами
• Программное обеспечение для постобработки результатов

Таким образом, проектирование и анализ включает точный расчёт, моделирование, адаптацию к условиям эксплуатации и строгие измерения. С каждым годом требования к антеннам ужесточаются — по размерам, полосе, энергоэффективности и интеграции. Это требует всё более комплексного подхода к их созданию.

Сравнительная характеристика

Далее краткая обобщающая таблица сравнений разных типов:

Тип	Частота	Усиление (дБ)	Полоса	Габариты	Применение
Штыревые (монополь)	от сотен МГц до ГГц	2-6	Узкая	Компактные	Мобильная связь, радиоприём
Дипольные	от сотен МГц до ГГц	2-8	Узкая	Средние	Радиолюбители, вещание
Патч-антенны	ГГц	6-9	Узкая	Очень компактные	GPS, Wi-Fi, IoT
Спиральные	СВЧ и выше	7-13	Широкая	Средние	Спутниковая связь, радары
Рупорные	СВЧ	10-25	Средняя	Крупные	Радиолокация, связь
Фазированные решётки	СВЧ, КВЧ	15-30	Средняя	Зависит от числа элементов	Военная связь, 5G
Логопериодические	Широкополосные	5-15	Очень широкая	Средние	Широкополосные системы
Микрополосковые	ГГц	5-10	Узкая/средняя	Компактные	Мобильные устройства, IoT

Литература

Антенны — это ключевой элемент любой радиосистемы, от простых штыревых конструкций до сложнейших фазированных решёток и метаматериальных устройств. Разнообразие типов обусловлено необходимостью решения конкретных задач: частотный диапазон, размеры, форма диаграммы направленности, условия эксплуатации. Современные технологии позволяют создавать компактные, высокоэффективные и адаптивные антенны для широкого спектра приложений — от IoT и мобильной связи до спутниковых систем и радиолокации. Будущее ожидается за интеллектуальными, многофункциональными и гибридными, которые обеспечат устойчивую связь в самых сложных условиях.

1. Кальянов Н.Н. — Антенны и устройства СВЧ
2. Иванов Г.М., Кирпичников А.И. — Антенны. Теория и расчет
3. Ягья В.А. — Распространение радиоволн
4. Морозов Ю.И. — Основы антенн и радиоволн
5. Литвиненко В.Н. — Проектирование антенн
6. Шестопалов Я.В. — Радиоволновые методы в электродинамике
7. Киселёв А.А. — Микрополосковые антенны и устройства
