Всем привет. Сегодня я хотел бы рассказать, про устройство для автоматического полива растений. Это устройство может использоваться для полива огорода, полива газона, и для полива растений дома. Принцип работы основан на прохождении тока, между пластинками в мокрой земле. Если земля влажная, то полив не нужен как только земля высыхает она автоматически её польёт.
Схема устройства
За основу принята вот эта известная принципиальная схема, только немного переделанная.
Для сборки схемы нам понадобятся:
- Переменный резистор на 33 кОм.
- Переменный резистор на 1 мОм.
- Кремниевый транзистор, n-p-n перехода кт940.
- Кремниевый транзистор, p-n-p перехода кт837.
- Конденсатор на 0.01 мкФ.
- Резистор на 1 кОм.
- Диод 4007
- Резистор на 10 Ом.
- Электромагнитное реле на 12 Вольт.
Печатная плата тут. Фото спаянной платы далее:
Изготовление водяного насоса
Для сборки водяного насоса нам понадобятся
- Электрический двигатель.
- Крышки от пластиковых бутылок 2 штуки.
- ДВД диск.
- Крепление для винта.

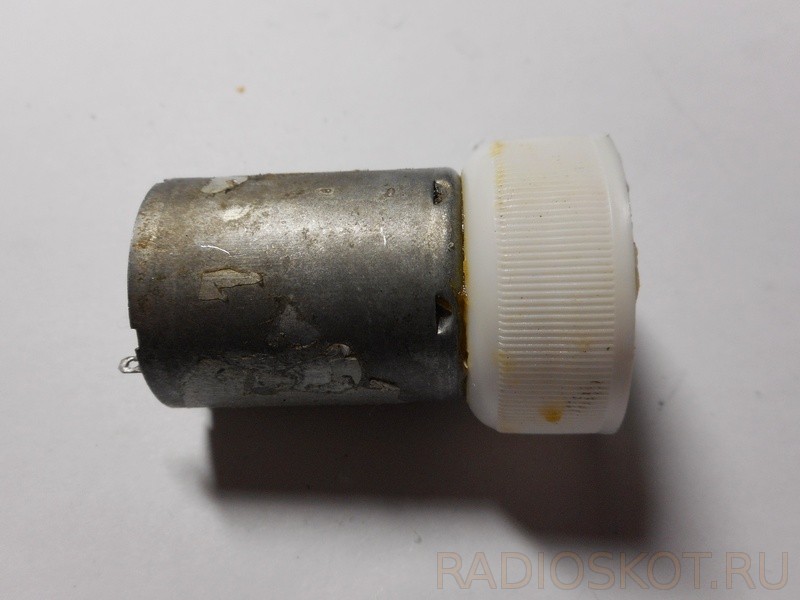

Для изготовления насоса нам понадобится любой эл.двигатель, крышки от пластиковых бутылок, ДВД диск, и фломастер. Дальше идёт фото сессия по изготовлению водяного насоса.
Изготовление сосуда для воды
Заранее к железному сосуду были припаяны болты и медный штуцер.
И прикрепляем насос к ёмкости.
Видео
Автор статьи 4ei3
