Если вам нужен 0-30 Вольт на 0-10 А регулируемый источник питания лабораторного типа, проще всего использовать популярнейшую микросхему LM723, стоящую во многих проектах регулируемых БП. Транзисторы TIP35 используются на силовом каскаде. Чтобы повысить эффективность и предотвратить потерю мощности, был использован трансформатор 0v, 20v, 35v, переключаемый тип, в соответствии с выходным напряжением, нужная обмотка напряжения использовалась автоматически коммутируясь реле.

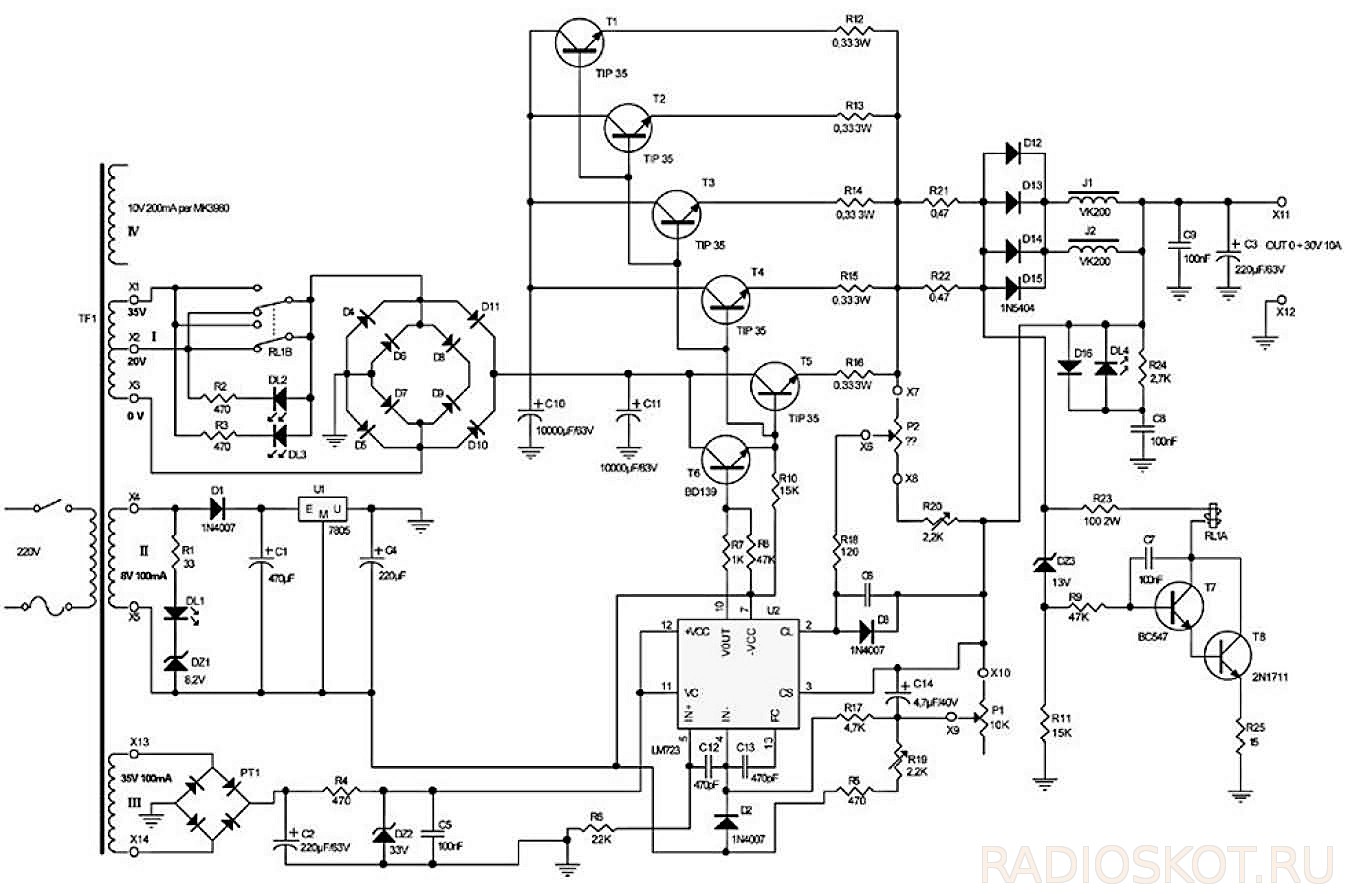

Схема принципиальная БП на LM723 и TIP35
Схема вольтамперметра, используемая в регулируемом блоке электропитания, не указана, но вы можете использовать различные варианты индикаторов, вплоть до готовых китайских А/В модулей на LED. В общем это действительно очень качественная схема блока питания на солидные 30 В 10 А, которую сможете использовать в мастерской под универсальные цели.
