Ячеистые топологии связи уже перестали быть экзотикой, а после того как знакомый из Газконторы рассказал о внедрении беспроводной передачи показаний газовых счетчиков через Меш, стало понятно что пришло время для написания этой статьи.
📡 Еще 5 лет назад построение надежной беспроводной инфраструктуры на большой площади требовало прокладки километров витой пары и установки десятков точек доступа. Сегодня MESH сети решают эти задачи быстрее и дешевле. В условиях российских реалий — больших расстояний, бетонных стен и специфической нормативной базы — ячеистые сети показывают максимальную эффективность. Практика показывает, что правильное планирование архитектуры снижает затраты на кабельные трассы на 70 %, а время развертывания сокращается в 3 раза.
Суть технологии проста. В классической схеме связи типа звезда есть один центральный роутер и клиентские устройства. Если роутер отключается, падает вся инфраструктура. В ячеистой топологии каждое устройство выступает и клиентом, и ретранслятором. Данные передаются от узла к узлу по оптимальному маршруту. Если узел выходит из строя, сеть автоматически перестраивает маршруты через соседние точки. Это называется самовосстановлением.
Физика процесса и расчет радиоканала
Любой проект начинается с планирования радиопокрытия. В РФ для гражданского использования доступны диапазоны 433 МГц, 868 МГц, 2.4 ГГц и 5 ГГц. Чем ниже частота, тем лучше сигнал огибает препятствия, но тем ниже скорость передачи данных. Для расчета надежности линка между 2 узлами необходимо посчитать бюджет канала.
Основная формула для оценки уровня принимаемого сигнала выглядит так:
Prx = Ptx + Gtx — L + Grx
Где Ptx — мощность передатчика в дБм. Gtx — коэффициент усиления передающей антенны в дБи. L — суммарные потери на трассе в дБ. Grx — коэффициент усиления приемной антенны в дБи. Если итоговое значение Prx превышает чувствительность приемника на 10 дБ и более — связь будет стабильной.
Потери в свободном пространстве вычисляются по следующей логике:
L = 32.4 + 20 * log[f] + 20 * log[d]
Где f — частота в МГц, а d — расстояние в километрах.
Обратите внимание, на практике идеальных условий не бывает, сигнал проходит через стены, деревья и перекрытия. Каждое препятствие вносит затухание!
Справочник затуханий в различных материалах
Ниже приведена таблица реальных потерь сигнала при прохождении через типовые строительные материалы. Данные получены на основе замеров на десятках объектов в Москве и регионах.
| Материал препятствия | Потери на 2.4 ГГц | Потери на 5 ГГц | Практическое влияние на сеть |
|---|---|---|---|
| Гипсокартонная перегородка | 3 дБ | 5 дБ | Снижает дальность на 10-15 %. Не критично. |
| Стекло обычное, 4 мм | 2 дБ | 3 дБ | Прозрачно для радиоволн. |
| Стекло тонированное энергосберегающее | 12 дБ | 20 дБ | Металлизированная пленка сильно отражает сигнал. Требует ретранслятора. |
| Деревянная дверь, массив | 4 дБ | 7 дБ | Слегка замедляет передачу данных. |
| Кирпичная стена, 15 см | 9 дБ | 14 дБ | Существенно режет скорость. Желательно ставить узел в прямой видимости двери. |
| Кирпичная стена, 30 см | 15 дБ | 25 дБ | На 5 ГГц связь через такую стену практически невозможна. |
| Бетонное перекрытие армированное | 20 дБ | 32 дБ | Арматура работает как клетка Фарадея. Обязательна установка узлов на каждом этаже. |
| Металлический шкаф или дверь | 30 дБ | 40 дБ | Полное экранирование. Датчики внутри работать не будут без внешней антенны. |
| Мокрая листва, кустарник | 10 дБ | 18 дБ | После дождя уличные узлы часто теряют связь, если нет запаса по бюджету. |
| Человеческое тело | 3 дБ | 5 дБ | В плотной толпе сигнал на уровне пояса значительно затухает. |

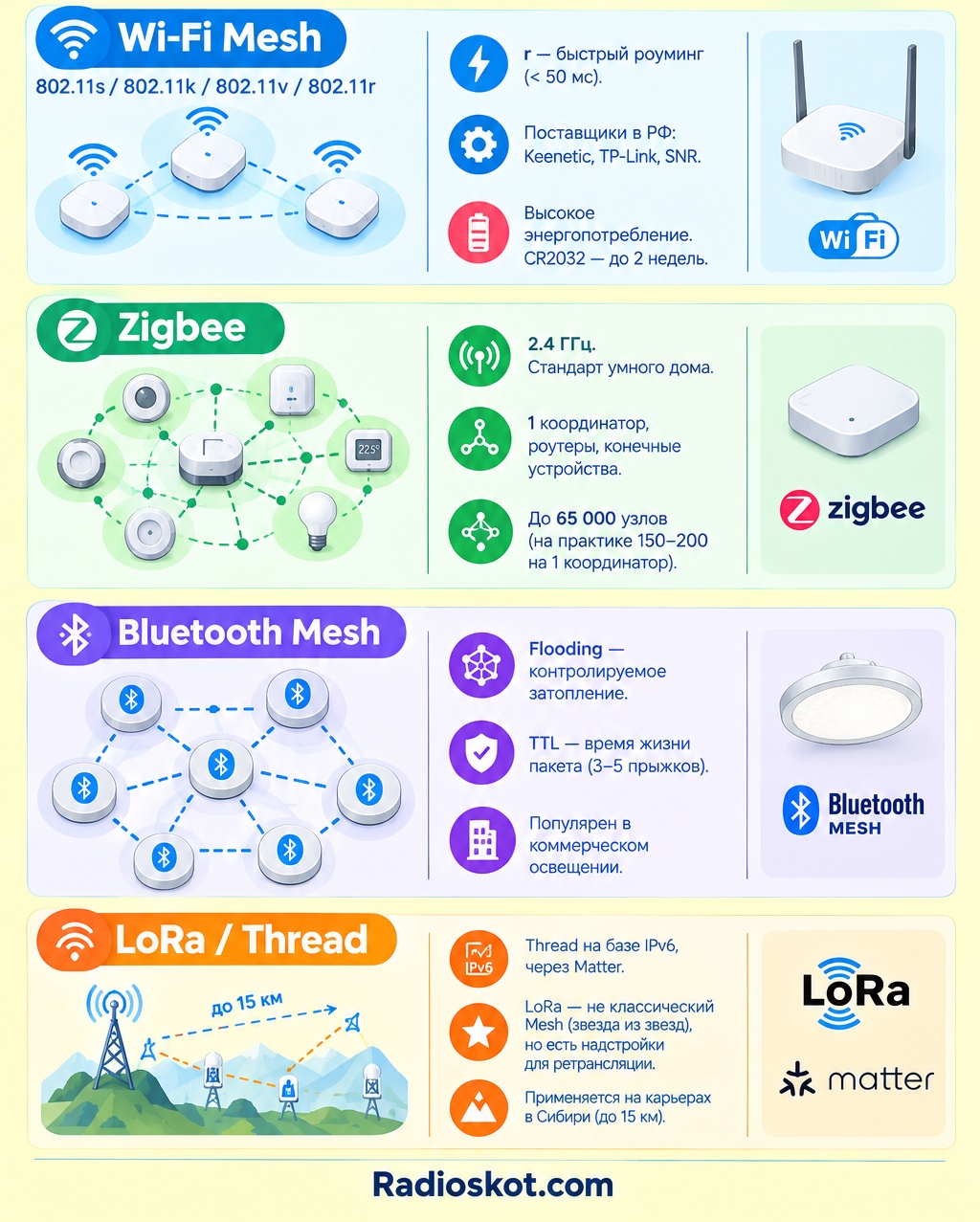

Основные стандарты на российском рынке
Выбор протокола зависит от задачи. Если нужно качать терабайты видео с камер — берем Wi-Fi. Если нужно собирать показания с 500 датчиков температуры от батарейки — выбираем энергоэффективные протоколы.
Wi-Fi Mesh строится на базе стандартов 802.11s, 802.11k, 802.11v и 802.11r. Буква r отвечает за быстрый роуминг, переключение клиента между узлами занимает менее 50 миллисекунд. В России оборудование для таких сетей поставляют Keenetic, TP-Link, SNR. Проблема Wi-Fi в высоком энергопотреблении. Ни один датчик не проработает от батарейки CR2032 дольше 2 недель.
Zigbee работает на частоте 2.4 ГГц. Это стандарт де-факто для умных домов. Протокол изначально создавался как ячеистая структура. В сети есть 1 координатор, роутеры — устройства с постоянным питанием, и конечные устройства — датчики на батарейках. Сеть Zigbee способна объединять до 65000 узлов, но на практике стабильность падает после 150-200 устройств на 1 координатор. Приходится делить сеть на сегменты.
Bluetooth Mesh набирает популярность в коммерческом освещении. BLE узлы общаются методом контролируемого затопления — flooding. Сообщение отправляется всем соседям, а они передают его дальше. Чтобы сеть не захлебнулась в собственном трафике, у пакетов есть параметр TTL — время жизни. После 3-5 прыжков пакет уничтожается.
LoRa / Thread. Thread базируется на IPv6, активно внедряется через стандарт Matter. LoRa не является классическим Mesh протоколом — это топология звезда из звезд, но существуют надстройки, позволяющие узлам LoRa ретранслировать пакеты. Это применяется на карьерах в Сибири, где дальность между точками достигает 15 километров.
Сравнение протоколов ячеистой связи
Для объективного выбора при проектировании инфраструктуры используйте сводную таблицу характеристик.
| Стандарт | Частотный диапазон | Пропускная способность | Дальность 1 прыжка в прямой видимости |
|---|---|---|---|
| Wi-Fi Mesh 5 ГГц | 5.1 — 5.8 ГГц | 800 Мбит/с | до 100 метров |
| Wi-Fi Mesh 2.4 ГГц | 2.4 ГГц | 300 Мбит/с | до 250 метров |
| Zigbee 3.0 | 2.4 ГГц | 250 кбит/с | до 150 метров |
| Bluetooth Mesh | 2.4 ГГц | 1 Мбит/с | до 80 метров |
| Thread | 2.4 ГГц | 250 кбит/с | до 150 метров |
| Z-Wave RU | 869 МГц | 100 кбит/с | до 200 метров |
| LoRa Mesh | 433 / 868 МГц | 50 кбит/с | от 2 до 15 километров |
| Wirepas | 2.4 ГГц | 1 Мбит/с | до 100 метров |
Специфика внедрения и ограничения в РФ
Российский рынок диктует свои правила. Главная проблема при развертывании крупных сетей на 2.4 ГГц в многоквартирных домах — колоссальная зашумленность эфира. В типичной новостройке можно увидеть 50-70 соседских сетей Wi-Fi. Они создают шумовую полку на уровне минус 75 дБм. В таких условиях маломощные датчики Zigbee постоянно теряют пакеты.
📊 Решение — разнос каналов. Wi-Fi использует каналы с 1 по 13, каждый шириной 20 МГц. Zigbee использует каналы с 11 по 26, каждый шириной 2 МГц. Чтобы они не пересекались, роутеры Wi-Fi нужно жестко фиксировать на каналах 1 или 6, а координатор Zigbee переводить на 25 или 26 канал. Именно эти верхние частоты лежат за пределами спектра стандартного российского Wi-Fi.
Еще один фактор — импортозамещение. Государственный и промышленный секторы активно переходят на отечественное оборудование. Ниже представлен срез популярных вендоров и чипов, применяемых в реальных проектах на территории РФ.
Оборудование и компоненты на российском рынке
| Производитель | Популярная модель | Протокол | Роль в проекте |
|---|---|---|---|
| Keenetic | Giant, Giga, Hopper | Wi-Fi 802.11s/k/v/r | Основа домашней или офисной магистрали связи |
| Wiren Board | Контроллер WB7 + модули | Zigbee, RS-485 | Промышленный контроллер верхнего уровня |
| Texas Instruments | CC2652P, CC1352 | Zigbee, Thread | Стики-координаторы, мощные модули с антенной |
| Espressif | ESP32, ESP32-C3 | Wi-Fi, BLE Mesh | Разработка кастомных датчиков, реле, прошивка ESP-MDF |
| Silicon Labs | EFR32MG21 | Zigbee 3.0 | Сетевые шлюзы, умные розетки, ретрансляторы |
| Вега-Абсолют | БС-2, СИ-11 | LoRaWAN | Диспетчеризация ЖКХ, сбор данных со счетчиков |
| Болид | С2000Р | Проприетарный 868 МГц | Беспроводные системы охранной и пожарной сигнализации |
| Xiaomi / Aqara | Hub M1S, датчики | Zigbee, Wi-Fi | Бюджетная автоматизация квартир |
| Eltex | WEP-200, WOP-2 | Wi-Fi Enterprise | Корпоративные и уличные беспроводные сети с роумингом |
| Nordic Semiconductor | nRF52840 | BLE Mesh, Thread | Медицинские носимые устройства, трекеры активов на складах |
Программное обеспечение и маршрутизация
💻 Аппаратная часть без правильного софта мертва. На начало 2027 года основой любой современной MESH сети на базе Zigbee в среде энтузиастов и профессионалов в РФ является проект Zigbee2MQTT. Он отвязывает оборудование от облаков китайских производителей и позволяет устройствам разных брендов работать в единой сети локально. Сервер поднимается на микрокомпьютерах Raspberry Pi 4 или отечественных аналогах типа Repka Pi. В качестве брокера сообщений используется Mosquitto, а управляющей логикой занимается Home Assistant.
Для Wi-Fi сетей в корпоративном секторе часто применяется OpenWrt. Эта открытая операционная система позволяет настроить протокол BATMAN — Better Approach To Mobile Adhoc Networking. Алгоритм работает на втором уровне модели OSI, анализируя качество линков и выбирая путь с наименьшими потерями пакетов.
При настройке многоузловых сетей нужно учитывать деградацию пропускной способности. В Wi-Fi сетях каждый прыжок от ретранслятора к ретранслятору при использовании одного приемопередатчика снижает скорость канала в 2 раза.
Пропускная способность в идеальном канале рассчитывается как:
C = W * log2[1 + S / N]
Где C — емкость канала, W — ширина полосы частот, S — мощность сигнала, N — мощность шума.
Если ретранслятор принимает пакет и затем передает его на той же частоте, он тратит в 2 раза больше эфирного времени. Поэтому в серьезных проектах используют 2 диапазонные точки доступа, где частота 5 ГГц выделяется сугубо для связи узлов между собой, а клиенты подключаются на 2.4 ГГц.
Зависимость параметров сети от количества прыжков
Таблица ниже показывает реальную картину деградации канала связи в однодиапазонной MESH сети при последовательном подключении узлов в цепочку. Исходная канальная скорость 300 Мбит/с, реальная полезная около 100 Мбит/с.
| Всего прыжков от шлюза | Реальная скорость скачивания | Увеличение задержки пинга | Субъективная оценка качества линка |
|---|---|---|---|
| 1 прыжок — клиент на шлюзе | 100 Мбит/с | +1 мс | Идеально. Подходит для видео 4K и онлайн игр. |
| 2 прыжка — через 1 ретранслятор | 45 Мбит/с | +4 мс | Отлично. Стриминг видео и стабильный веб-серфинг. |
| 3 прыжка — через 2 ретранслятора | 20 Мбит/с | +12 мс | Нормально. Сайты грузятся, видео 1080p работает без буферизации. |
| 4 прыжка — через 3 ретранслятора | 9 Мбит/с | +25 мс | Слабо. Заметные задержки при загрузке страниц. |
| 5 прыжков — через 4 ретранслятора | 3 Мбит/с | +50 мс | Только для передачи текстовых сообщений и показаний датчиков. |
| 6 и более прыжков | Менее 1 Мбит/с | Более 100 мс | Сеть нестабильна, постоянные потери пакетов. |
Промышленный IoT и безопасность
В добывающей промышленности и сельском хозяйстве ячеистые сети внедряются массово. На угольных разрезах Кузбасса работают системы позиционирования самосвалов на базе BLE Mesh. На каждом столбе освещения висит маяк. Машина едет, собирает сигналы и передает их на центральный сервер. Если 1 столб сбивают, сеть не рушится, соседние маяки находят друг друга.
📝 Безопасность таких объектов — критический параметр. В Zigbee 3.0 используется шифрование AES-128. Для присоединения нового устройства к сети требуется обмен ключами. Существует глобальный Trust Center Link Key. Злоумышленник, перехвативший эфир в момент спаривания нового датчика, может расшифровать этот ключ и получить контроль над всей сетью. Для защиты на серьезных объектах применяют Install Codes — уникальные коды для каждого датчика, которые вводятся в координатор вручную через QR код или текст, исключая передачу ключа в открытом эфире.
В Wi-Fi сетях стандартом стала защита WPA3. Она блокирует атаки по словарю благодаря алгоритму Simultaneous Authentication of Equals, SAE. Взломать WPA3 сеть методом перебора хэндшейка, как это делали с WPA2, математически невозможно.
Рекомендации по развертыванию инфраструктуры
Успешный запуск радиосети требует соблюдения жестких правил проектирования.
- Всегда располагайте узлы так, чтобы между ними была прямая видимость, хотя бы частичная. Соблюдайте чистоту зоны Френеля. Радиоволна — это не тонкий луч лазера, это эллипсоид. Если в центр этого эллипсоида попадает угол здания или дерево — сигнал деградирует.
- Для питания постоянных маршрутизаторов используйте качественные блоки питания. Пульсации напряжения приводят к зависанию радиомодуля. При использовании PoE закладывайте медный кабель сечением не менее 0.51 мм.
- Не размещайте антенны вплотную к металлическим поверхностям. Минимальное расстояние до металла должно составлять половину длины волны. Для частоты 2.4 ГГц это около 6 см.
- Обязательно проводите радиоразведку перед монтажом. Простые программы типа Wi-Fi Analyzer на смартфоне помогут найти свободные каналы.
- Для уличного монтажа используйте гермобоксы с клапанами выравнивания давления. Иначе внутри скопится конденсат при перепадах температур, и плата сгниет за 1 сезон.
- Если используете выносные антенны, помните про затухание в пигтейлах. 1 метр дешевого кабеля RG-58 съедает до 1.5 дБ сигнала на частоте 2.4 ГГц. Старайтесь подключать антенны напрямую к разъемам оборудования.
Будущее рынка MESH в России за интеграцией протоколов. Роутеры уже становятся мультипротокольными хабами, совмещая в одном корпусе модули Wi-Fi, BLE, Zigbee и Thread. Это устраняет зоопарк базовых станций и снижает стоимость развертывания умной инфраструктуры.
Литература
- В. Олифер, Н. Олифер. «Компьютерные сети. Принципы, технологии, протоколы». Базовая теория передачи данных и маршрутизации.
- А. Ромашов. «Беспроводные сети. От теории к практике». Детальный разбор физики радиоканала и антенно-фидерных устройств.
- П. Броудон. «Интернет вещей. Проектирование и разработка». Рассмотрение протоколов энергоэффективной связи для датчиков и контроллеров.
- Дж. Куроуз, К. Росс. «Компьютерные сети. Нисходящий подход». Разбор алгоритмов маршрутизации и безопасности беспроводных сред.
- С. Гальперин. «Архитектура сетей интернета вещей». Анализ промышленных внедрений топологий звезда и ячейка.
