Компенсатор разбаланса датчика для металлоискателя предназначен для автоматического подбора минимально возможного баланса датчика. Делался под металлодетектор Фортуна М. Порядок работы: Поднять датчик над землей и кратковременно нажать кнопку, модуль найдет возможное минимальное значение разбаланса и запишет себе в память. При повторном включении настройка автоматически загрузится. Если кнопку нажать и подержать (~1 сек) модуль отключит схему компенсации разбаланса, Вы сможете увидеть реальное состояние датчика. Отключение так же запоминается и при повторном включении модуль будет выключен. При каждой перекомпенсации необходимо заново отстраиваться от грунта.
Принцип действия простой:
- нажали кнопку — подобралось минимально возможное значение разбаланса.
- нажали и подержали — компенсатор отключился.
Присутствует светодиодная индикация того что компенсатор включен.

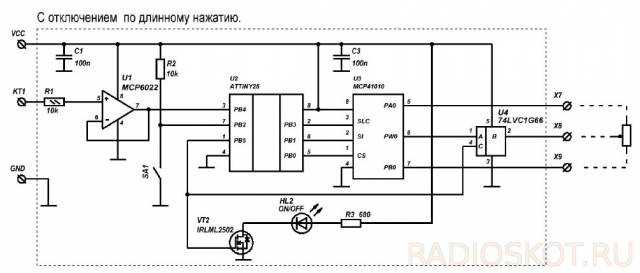

Схема:
По ссылке всю документацию с прошивкой можно посмотреть здесь
