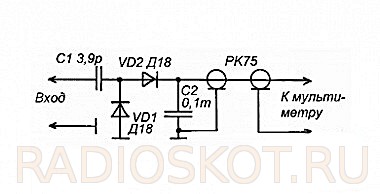

Простейшая схема приставки к цифровому мультиметру для измерения переменного тока ВЧ. Подходит для замера мощности усилителя звука или радиопередатчика. Мультиметр нужно дополнить несложной выносной измерительной головкой, содержащей высокочастотный детектор на германиевых диодах. Эта схема выпрямляет и фильтрует переменное напряжение сигнала, превращая его в легко измеряемую постоянку.
Входная емкость ВЧ-головки менее 3 пФ, что позволяет её подключать прямо к контуру каскада. Можно использовать высокочастотные советские диоды Д9, ГД507 или Д18. ВЧ-головка собрана в экранированном корпусе, на котором расположены клеммы для подключения щупа или проводников к измеряемой схеме. Связь с тестером должна быть при помощи экранированного ТВ кабеля.
