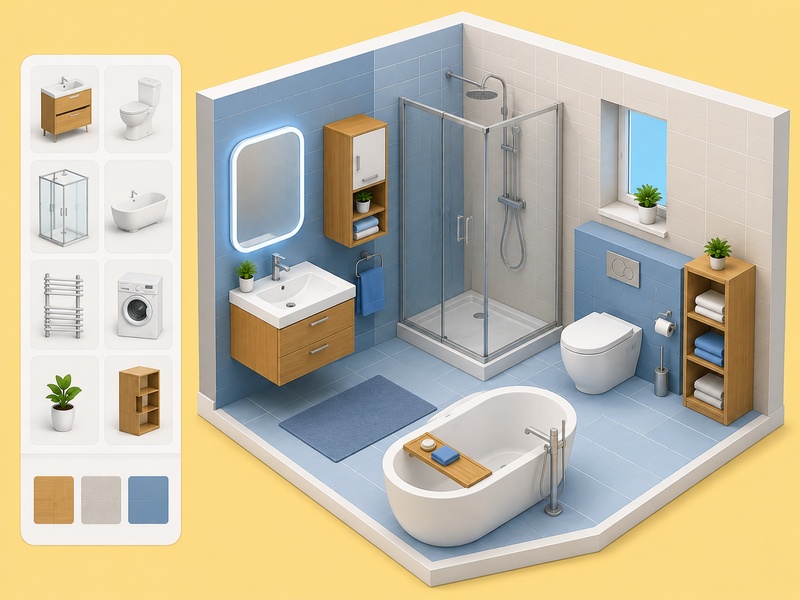

Ванная — одно из самых сложных и дорогих помещений в любом ремонте. На квадратный метр здесь приходится максимальная концентрация инженерных сетей, электрики и чистовых материалов. Ошибки на этапе планирования обходятся довольно дорого. Если унитаз установлен слишком близко к стене, а дверь кабины бьется о раковину, исправить это после укладки плитки практически невозможно. Зато трехмерный конструктор решает эту проблему, позволяя визуализировать пространство и проверить все зазоры до покупки материалов.
📝 Для создания грамотного проекта недостаточно просто расставить красивые 3D модели. Нужно опираться на строгие строительные нормы, законы физики и правила эргономики. Данная статья содержит выжимку практического опыта инженеров и дизайнеров. Весь материал структурирован для применения в виртуальном проектировании.
Правила эргономики и пространственные минимумы
Эргономика изучает взаимодействие человека и пространства. В санузле человек совершает множество движений — наклоняется над раковиной, вытирается полотенцем, садится и встает. Каждое действие требует определенной площади. При расстановке сантехники в конструкторе строго соблюдайте дистанции между приборами.
Высота установки раковины от чистового пола обычно составляет от 0.85 до 0.9 м. Если рост пользователей выше 1.8 м, раковину можно поднять до 0.95 м. Подвесной унитаз монтируется так, чтобы верхний край сиденья находился на высоте 0.4 м. Зеркало вешают на высоте 1.2 м от пола, чтобы брызги воды из смесителя не попадали на стекло.
| Санитарный прибор или зона | Минимальное пространство перед прибором | Оптимальное пространство перед прибором |
|---|---|---|
| Умывальник раковина | 0.7 м | 0.9 м |
| Унитаз напольный или подвесной | 0.6 м | 0.75 м |
| Ванна или душевая кабина | 0.7 м | 1.05 м |
| Биде | 0.6 м | 0.75 м |
| Стиральная машина загрузка спереди | 0.9 м | 1.1 м |
Боковые расстояния не менее важны. От оси унитаза до ближайшей стены или мебели должно быть минимум 0.4 м. Между раковиной и унитазом необходимо оставить зазор 0.25 м. Полотенцесушитель размещают на расстоянии 0.5 м от края ванны, чтобы до него можно было дотянуться рукой, не выходя из воды.
Проектирование канализации и уклоны труб

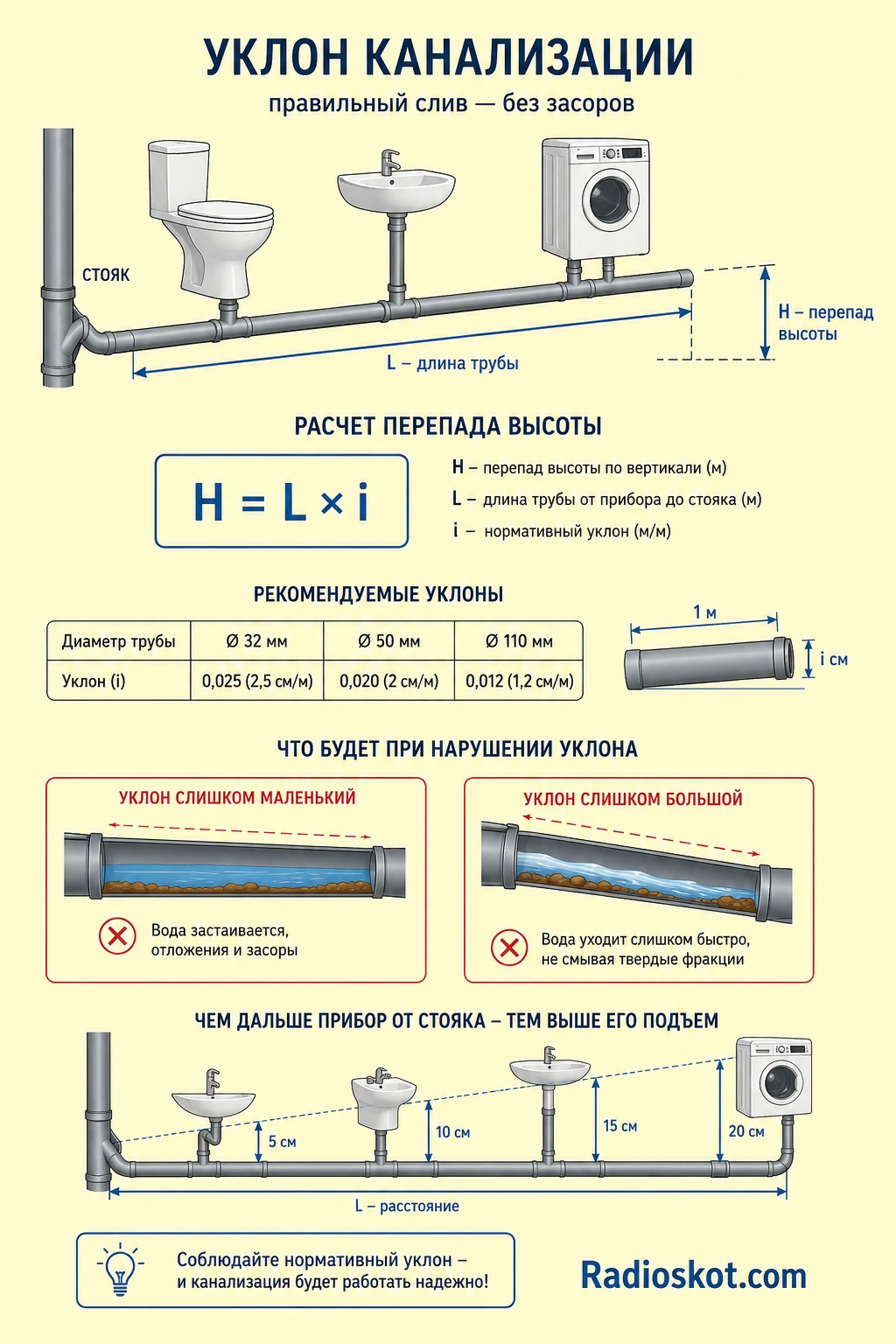

Влага уходит из приборов самотеком под действием гравитации. В 3D проекте вы просто расставляете приборы на плоскости, но в реальности к каждому из них тянется канализационная труба, требующая строгого уклона. Чем дальше прибор от стояка, тем выше его придется поднять. Расчет перепада высоты сливной трубы производится по формуле:
H = L * i
Где H — перепад высоты по вертикали в метрах, L — длина трубы от прибора до стояка в метрах, i — нормативный уклон.
Если нарушить эти параметры, система перестанет работать. При слишком маленьком уклоне вода застаивается. При слишком большом — вода улетает слишком быстро, не успевая смыть тяжелые фракции, что приводит к засорам.
| Диаметр трубы | Нормативный уклон на 1 м | Для каких приборов используется |
|---|---|---|
| 110 мм | 0.02 м | Унитазы, центральные стояки |
| 50 мм | 0.03 м | Ванны, душевые кабины, кухонные мойки |
| 40 мм | 0.03 м | Раковины в санузле |
| 32 мм | 0.03 м | Стиральные машины |
Из-за необходимости уклона унитаз всегда располагают максимально близко к стояку. Если отнести его на 3 м, трубу придется поднять на 0.06 м, что потребует сооружения высокого подиума. Душевые кабины в строительном исполнении без поддона также требуют близкого расположения к стояку, иначе сливной трап не поместится в толщину стяжки.
Системы водоснабжения и давление

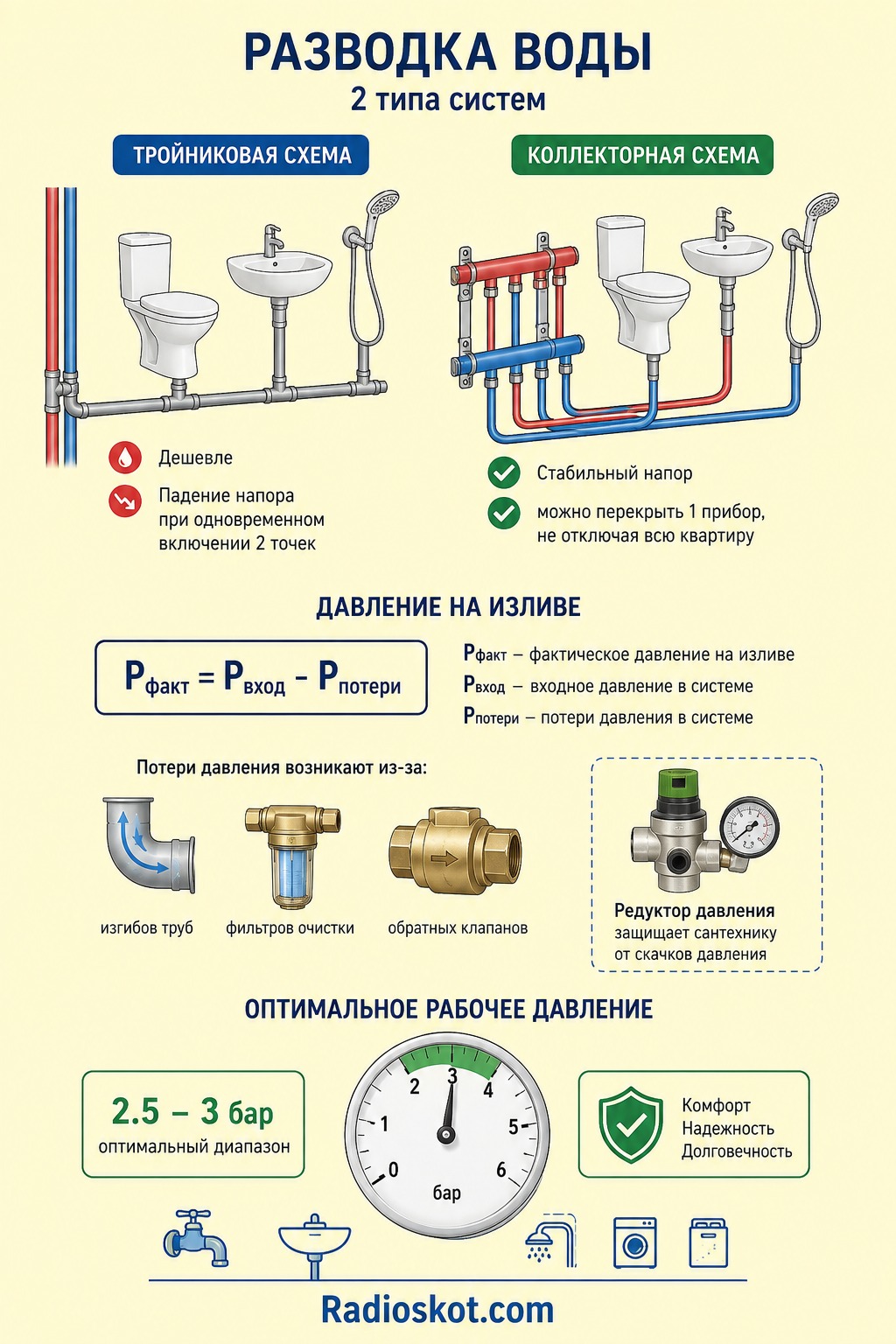

💧 Разводка воды бывает 2 типов — тройниковая и коллекторная. Тройниковая схема дешевле, но при одновременном включении 2 точек происходит падение напора. Коллекторная схема подразумевает прокладку отдельной трубы к каждому смесителю от распределительного узла. Она исключает перепады давления и позволяет перекрыть 1 прибор, не отключая всю квартиру.
Фактическое давление на изливе вычисляется так:
Pфакт = Pвход — Pпотери
Потери формируются из-за изгибов труб, фильтров очистки и обратных клапанов. Для защиты дорогой сантехники от скачков давления в коллекторном узле обязательно устанавливают редукторы давления. Оптимальное рабочее давление в сети должно составлять от 2.5 до 3 бар.
Освещение и электробезопасность

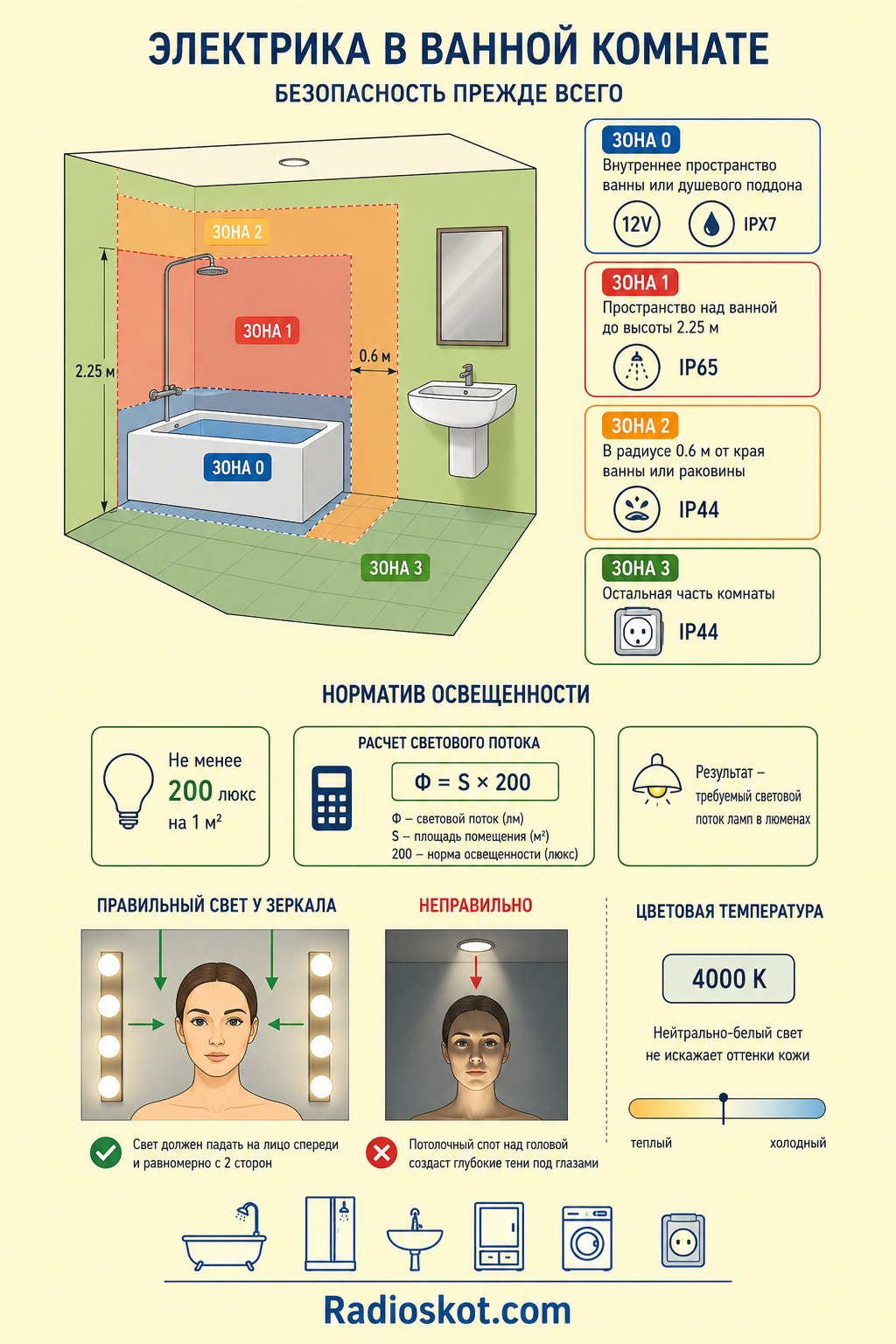

Вода отлично проводит электрический ток, поэтому проектирование освещения и розеток в ванной подчиняется жестким правилам зонирования. Пространство делится на 4 зоны безопасности.
- Зона 0 — это внутреннее пространство ванны или душевого поддона. Здесь допускается использование приборов с напряжением не выше 12 Вольт и классом защиты IPX7.
- Зона 1 — пространство над ванной до высоты 2.25 м. Светильники должны иметь защиту от струй воды — IP65.
- Зона 2 — пространство в радиусе 0.6 м от края ванны или раковины. Допустим монтаж светильников с защитой от брызг — IP44.
- Зона 3 — остальная часть комнаты. Здесь можно ставить обычные влагозащищенные розетки с крышками — IP44.
Освещенность ванной комнаты влияет на качество макияжа и бритья. Норматив требует не менее 200 люкс на 1 м2. Расчет требуемого светового потока ламп в люменах производится по формуле:
Ф = S * 200
Свет у зеркала должен падать на лицо спереди и равномерно с 2 сторон. Потолочный спот над головой создаст глубокие тени под глазами. Цветовую температуру ламп следует выбирать нейтрально-белую — 4000 Кельвинов, она не искажает оттенки кожи.
Вентиляция и предотвращение плесени

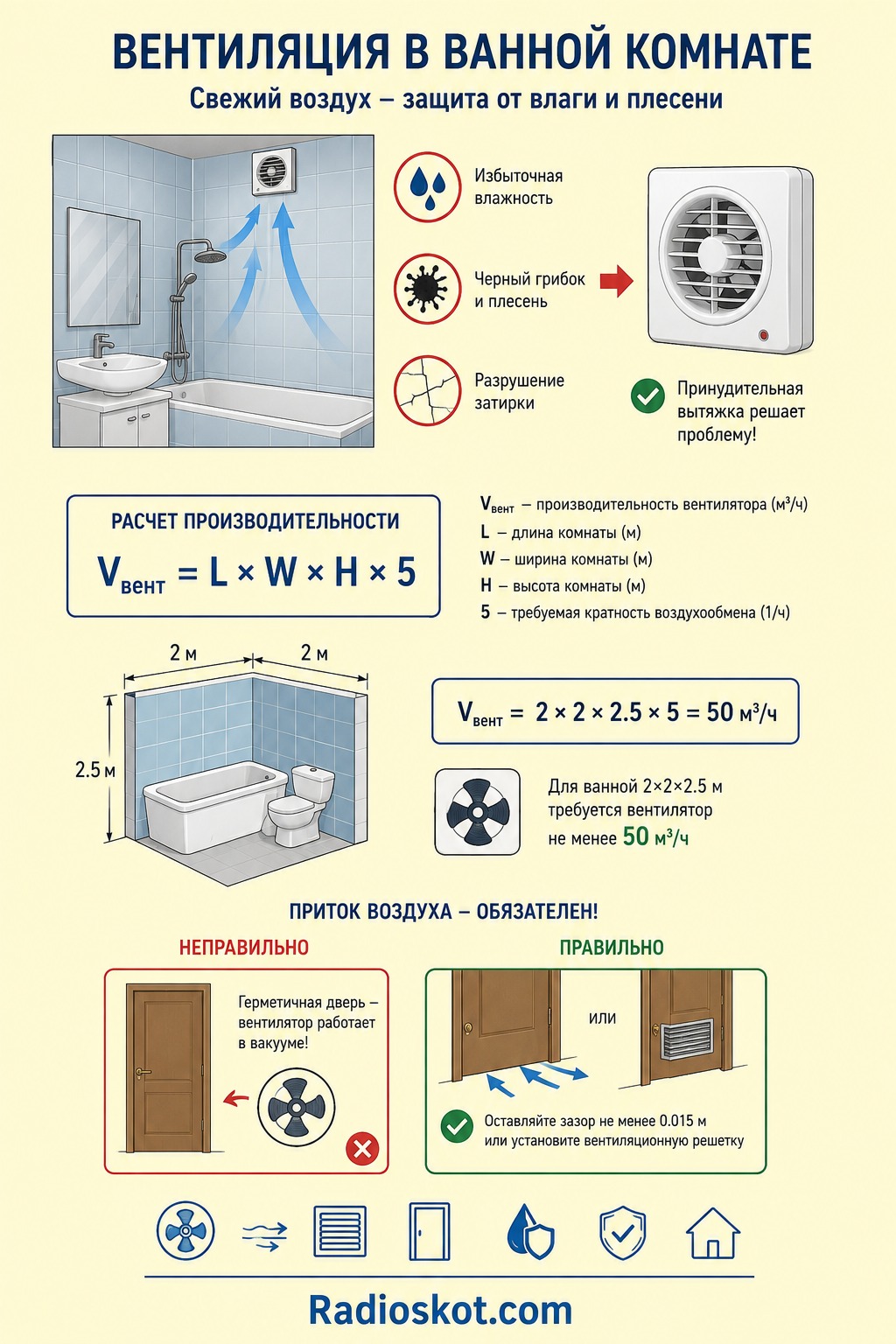

Избыточная влажность — главная причина разрушения затирки и появления черного грибка. Естественная вытяжка часто не справляется, особенно в теплое время года. В проект необходимо закладывать принудительный электрический вытяжной вентилятор. Требуемая производительность вытяжки рассчитывается по объему комнаты:
Vвент = L * W * H * 5
Где L, W, H — габариты комнаты в метрах, а 5 — требуемая кратность воздухообмена в час для санузлов. Например, для ванной размером 2 м на 2 м и высотой 2.5 м потребуется прибор мощностью не менее 50 кубических метров в час.
✍ Любая вытяжка работает только при наличии притока воздуха. Если поставить абсолютно герметичную дверь с порогом, вентилятор будет вращаться в вакууме. Необходимо оставлять зазор между дверным полотном и полом не менее 0.015 м, либо устанавливать в нижней части двери вентиляционную решетку.
Выбор сантехники: Ванна или душевая кабина
В 3D конструкторе можно примерить оба варианта. Ванна незаменима для купания маленьких детей и расслабления. Стандартные габариты — от 1.5 до 1.7 м в длину и 0.7 м в ширину. Душевая кабина экономит площадь, минимальный комфортный размер поддона — 0.9 на 0.9 м.
| Материал ванны | Положительные свойства | Отрицательные свойства |
|---|---|---|
| Акрил | Низкая теплопроводность долго держит тепло, малый вес, разнообразие форм. | Склонность к появлению царапин, требует специальной химии для мытья, может прогибаться под большим весом. |
| Чугун | Высочайшая прочность, бесшумность при наборе воды, срок службы более 30 лет. | Огромный вес до 150 кг, скудный выбор форм, сложность восстановления эмали. |
| Сталь | Низкая стоимость, легкость транспортировки, прочная эмаль. | Звонкость при ударе капель, вода очень быстро остывает. Требует проклейки шумоизоляцией дна. |
При выборе унитаза современный стандарт — подвесные модели с инсталляцией. Рама инсталляции прячется в стену на глубину от 0.15 до 0.2 м. Это упрощает уборку пола, визуально расширяет пространство и снижает шум от набора воды. Стальная рама выдерживает нагрузку до 400 кг, поэтому опасения по поводу прочности беспочвенны.
Раскладка плитки и расчет материалов
Правильная геометрия стен — залог красивой укладки плитки. В 3D планировщике стены идеально ровные, но на стройке они потребуют штукатурки по маякам под углом строго 90 градусов. Расчет количества плитки базируется на площади поверхностей, но требует добавления запаса на подрезку. Базовая формула расчета количества плиток:
N = Sстены / S1 плитки * K
Где K — коэффициент запаса. При прямой укладке он равен 1.1, при диагональной раскладке уходит до 1.15.
📏 Правила идеальной раскладки требуют избегать узких подрезок. Если в углу остается полоска плитки шириной менее 0.5 от целой, это считается браком дизайна. Чтобы этого избежать, длину стены делят на длину плитки. Если остаток слишком мал, укладку начинают не от угла, а от центра стены, смещая центральный шов так, чтобы по краям получились 2 одинаковые подрезки размером более 0.5 плитки.
На полу лучше использовать керамогранит с матовой или рельефной фактурой. Глянцевая плитка при попадании на нее воды превращается в каток, что ведет к тяжелым травмам.
Гидроизоляция и теплый пол
Гидроизоляция защищает соседей снизу от затопления, а ваши стены — от разрушения влагой. На пол наносится обмазочная мастика с заходом на стены на высоту 0.15 м — создается своеобразное корыто. В мокрых зонах внутри душевой кабины и вокруг ванны стены покрывают гидроизоляцией на высоту до 2 м. По углам обязательно проклеивается эластичная герметизирующая лента.
⚠ Электрический теплый пол укладывается только на свободную площадь. Его запрещено монтировать под стиральную машину, унитаз, ванну или шкафы. Нагревательный кабель без отвода тепла может перегореть. Отступ греющего кабеля от стен должен составлять 0.1 м. Оптимальная удельная мощность мата для санузла составляет от 150 до 180 Ватт на 1 квадратный метр.
Как эффективно работать в 3D конструкторе
Для создания точного проекта следуйте проверенному алгоритму инженеров. Не стоит сразу пытаться расставить декор и красить стены.
- Шаг. Точные обмеры. Измерьте помещение лазерной рулеткой. Внесите данные длины, ширины и высоты в программу. Отметьте расположение вентиляционной шахты и канализационного стояка — это жесткие привязки, которые диктуют всю планировку.
- Шаг. Расстановка крупногабаритов. Установите ванну или душевую зону. Выбирайте для них места, максимально приближенные к сливу.
- Шаг. Инсталляция и раковина. Разместите унитаз и тумбу с раковиной, контролируя по таблице эргономики наличие проходов. Проверьте радиус открывания двери. Дверь должна открываться наружу из соображений безопасности и экономии места.
- Шаг. Системы хранения и стирка. Найдите место для стиральной машины и пенала. Если места не хватает, рассмотрите вариант установки стиральной машины под специальную плоскую раковину.
- Шаг. Дизайн и текстуры. Только после утверждения технического плана применяйте текстуры керамогранита, настраивайте освещение и добавляйте мелкие аксессуары вроде зеркал и полотенец.
Справочная литература
- Савельев А. А. — Современные инженерные системы зданий. Подробный разбор водоснабжения и канализации.
- Рунге В. Ф. — Эргономика в дизайне среды. Базовая книга по антропометрии и пространственным нормативам для человека.
- Галкин П. А. — Отделочные материалы в интерьере. Свойства керамики, затирок и гидроизоляционных составов.
- Волков В. А. — Электрика в квартире и доме. Руководство по прокладке кабелей в мокрых зонах и сборке щитов.
- Печёный А. В. — Дизайн интерьера. Как создать стильный проект без архитектурного образования, включая узлы санузлов.
