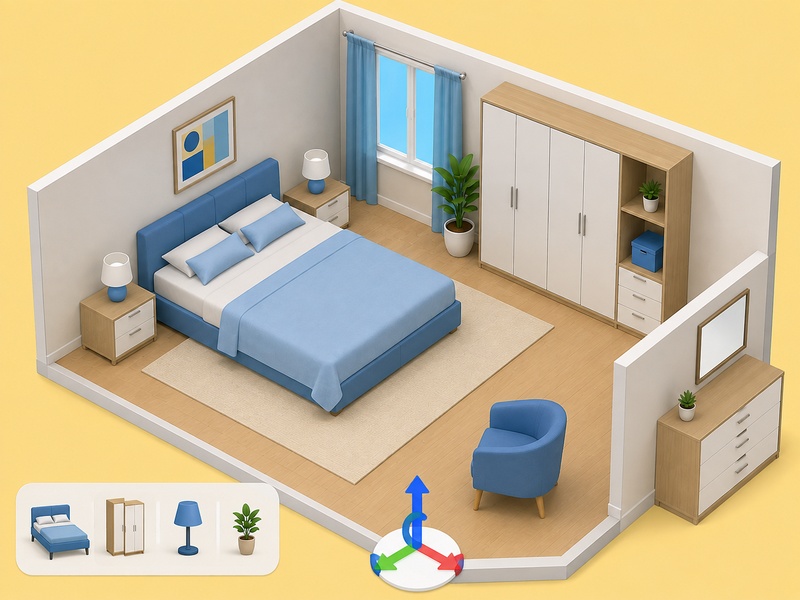

Виртуальный AR 3D конструктор спальни

Грамотный ремонт и обустройство комнаты требуют строгих математических расчетов. Визуальные наброски на бумаге уходят в прошлое, уступая место технологиям. Виртуальный AR 3D конструктор спальни позволяет создать точную цифровую копию помещения, расставить мебель с учетом миллиметровых зазоров и перенести проект в реальный мир через камеру смартфона. Дополненная реальность накладывает цифровые объекты на физический пол комнаты, позволяя оценить габариты кровати или шкафа до момента их фактической покупки.

🛏 Применение цифрового планировщика исключает дорогие ошибки. Часто купленная мебель перекрывает доступ к розеткам, мешает открыванию дверей или создает слишком узкие проходы. Использование 3D редактора помогает заранее проверить все сценарии перемещения человека, рассчитать нужную мощность освещения и составить точную смету на отделочные материалы.

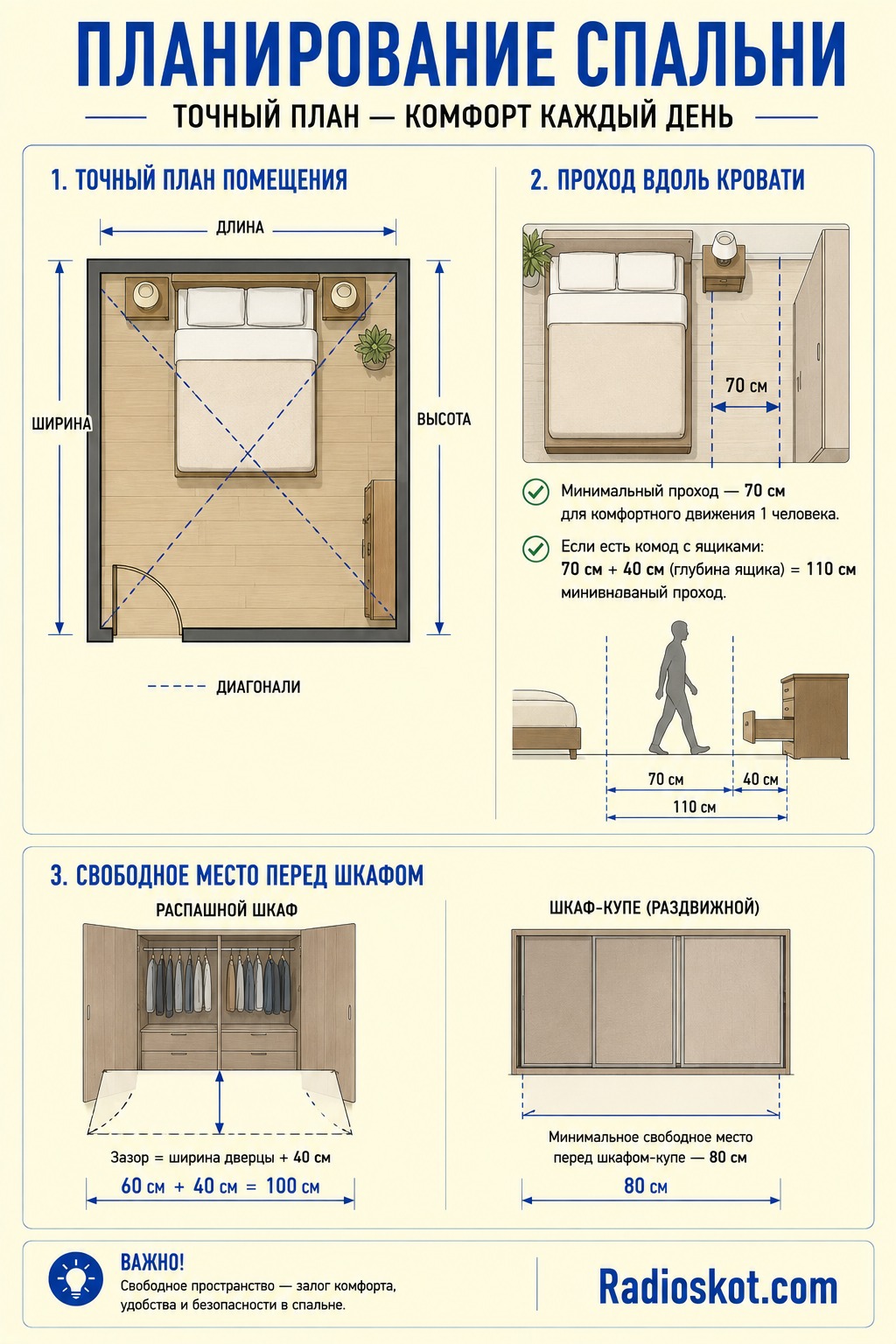

Базовая эргономика и геометрия пространства

Проектирование начинается с построения точного плана. В программу вносятся длина, ширина и высота помещения. Важно замерить диагонали комнаты. Если они не равны, стены не образуют прямой угол 90 градусов. Это потребует выравнивания штукатуркой или отказа от встроенной мебели в кривых углах.

✍ Главное правило эргономики спальни — обеспечение свободного пространства для перемещения. Минимально допустимая ширина прохода вдоль кровати составляет 70 см. Этого достаточно для движения 1 человека. Если в проходе планируется установка комода с выдвижными ящиками, к этому расстоянию необходимо прибавить глубину выдвижения ящика. Стандартный ящик выдвигается на 40 см. Итоговый минимальный проход перед комодом составит 110 см.

Свободное место перед распашным шкафом рассчитывается на основе ширины дверцы. Зазор равен ширине фасада шкафа + 40 см для человека. Для раздвижных шкафов-купе достаточно оставить 80 см чистого пространства перед направляющим рельсом.

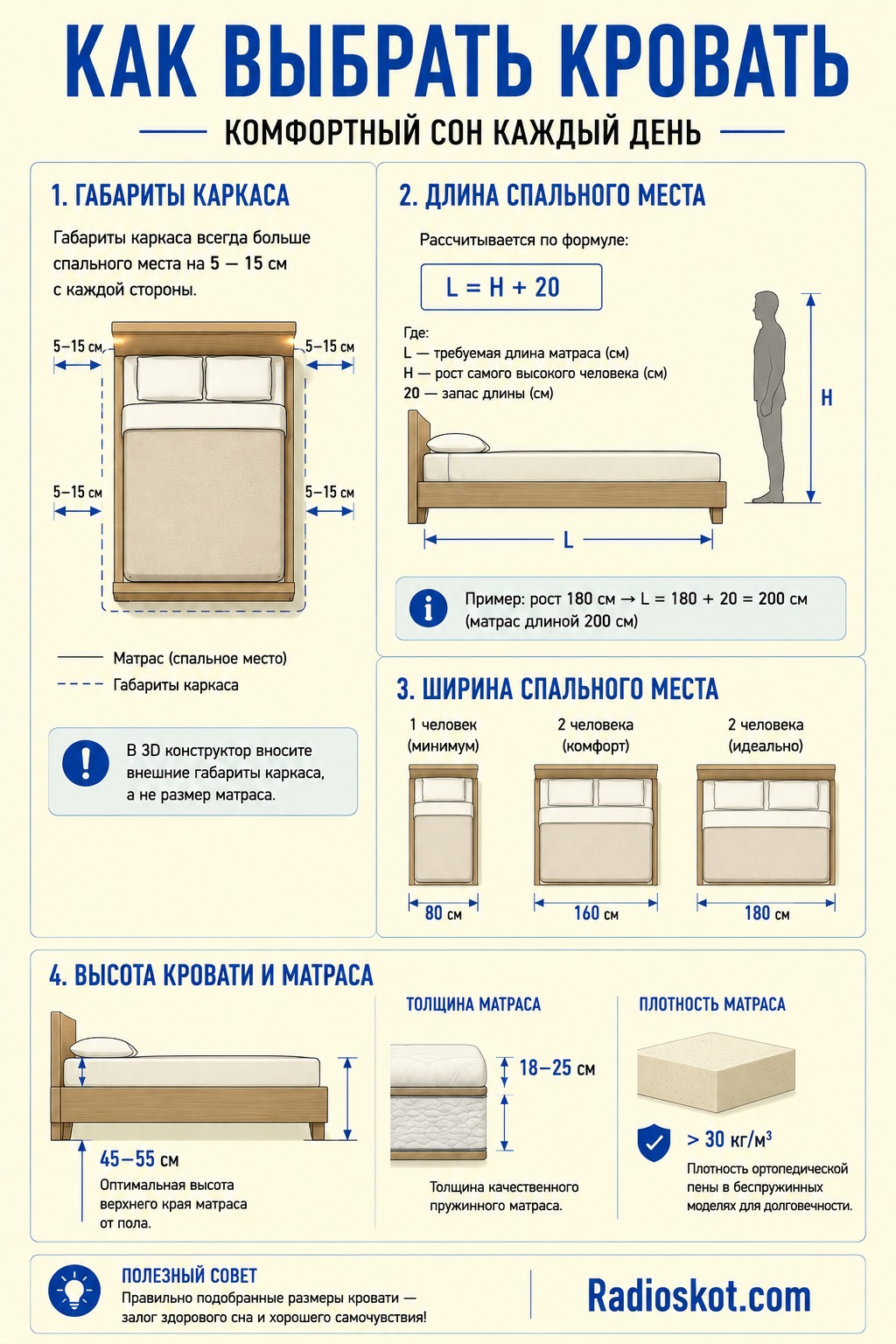

Расчет габаритов кровати и матраса

Центральный элемент спальни требует тщательного подбора. Габариты каркаса всегда больше размеров спального места на 5 — 15 см с каждой стороны. В 3D конструктор необходимо вносить внешние габариты каркаса, а не размер матраса.

Длина спального места рассчитывается на основе роста самого высокого человека по формуле:

L = H + 20

Где L обозначает требуеную длину матраса в см, H обозначает рост человека в см. Минимальная ширина спального места на 1 человека составляет 80 см. Для комфортного сна 2 людей требуется ширина 160 см. Идеальный показатель составляет 180 см.

Высота кровати вместе с матрасом влияет на нагрузку суставов при подъеме. Оптимальная высота верхнего края матраса от пола равна 45 — 55 см. Толщина качественного пружинного матраса варьируется в пределах 18 — 25 см. Плотность ортопедической пены в беспружинных моделях должна быть > 30 кг/м3 для обеспечения долговечности.

Проектирование систем хранения

Встроенные и отдельно стоящие шкафы занимают значительный объем. Стандартная глубина корпуса шкафа для одежды на плечиках составляет 60 см. Раздвижная система дверей забирает дополнительные 10 см внутреннего пространства. Итоговая внешняя глубина шкафа-купе равна 70 см.

📏 Распределение внутренних элементов подчиняется правилам доступа. Штанга для длинной одежды монтируется на высоте 170 см от пола шкафа. Штанга для коротких вещей — на высоте 110 см. Оптимальное расстояние по вертикали между полками для белья составляет 30 — 40 см. Все секции выше 200 см отводятся под антресоли для хранения несезонных вещей.

Светотехнический расчет

Освещение спальни делится на базовое, локальное и декоративное. Норма освещенности для жилых комнат отдыха составляет 150 лк на 1 м2. Чтобы рассчитать необходимый световой поток от всех источников, применяется следующая формула:

F = E * S / K

Где F обозначает суммарный световой поток в люменах, E — норма освещенности 150 лк, S — площадь спальни в м2, K — коэффициент использования светового потока. Для комнат со светлыми стенами K равен 0.8. Для темных интерьеров K снижается до 0.5.

Для комнаты площадью 15 м2 расчет выглядит так: F = 150 * 15 / 0.8 = 2812 лм. Стандартная светодиодная лампа мощностью 10 Вт выдает около 800 лм. Требуемое количество ламп вычисляется делением: 2812 / 800 = 3.5. Округляем до 4 источников света.

Цветовая температура ламп для спальни должна лежать в пределах 2700 — 3000 К. Это теплый белый свет, который способствует выработке мелатонина и подготовке организма к сну.

Проектирование электрической сети

План розеток строится исключительно после окончательной расстановки мебели в AR 3D конструкторе. Ошибка в позиционировании на 10 см приведет к тому, что розетка окажется за изголовьем кровати или за шкафом.

⚡ Высота монтажа прикроватного блока розеток составляет 70 см от чистового пола. Блок обычно включает 2 электрические розетки и 1 USB-вывод для зарядки гаджетов. Выключатели основного света монтируются на высоте 90 см от пола. Розеточная группа для телевизора располагается на высоте 130 см, чтобы панель скрыла провода.

Суммарная нагрузка на линию вычисляется сложением мощности всех приборов:

P = P1 + P2 + P3 + Pn

Сила тока рассчитывается по формуле:

I = P / U

Где U равно 220 В. Для розеточных групп спальни используется медный кабель сечением 2.5 мм2, защищенный автоматическим выключателем номиналом 16 А. Линии освещения прокладываются кабелем 1.5 мм2 под защитой автомата на 10 А.

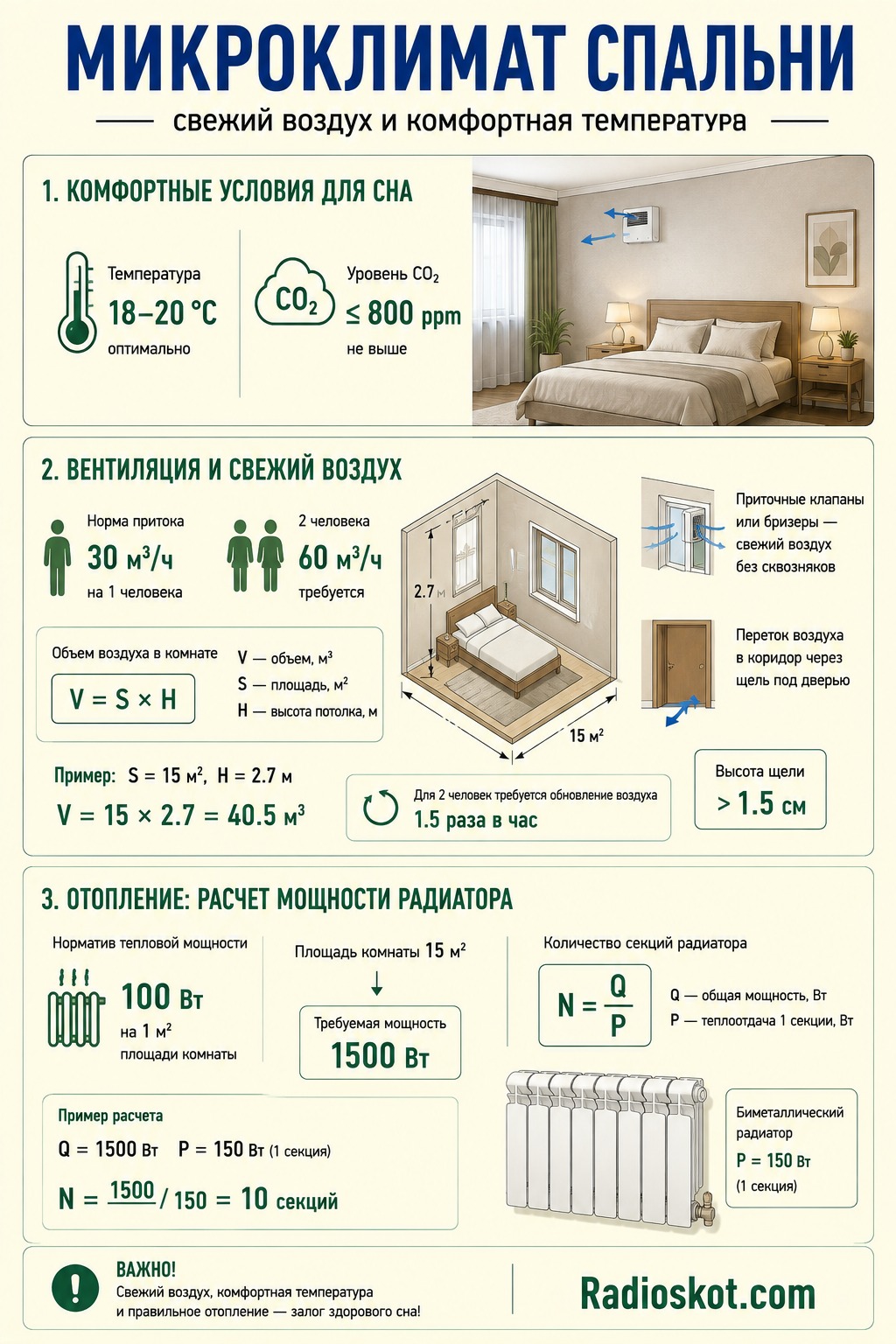

Микроклимат: отопление и вентиляция

Качество сна напрямую зависит от уровня углекислого газа и температуры воздуха. Оптимальная температура в спальне составляет 18 — 20 градусов Цельсия. Уровень CO2 не должен превышать 800 ppm.

Норматив притока свежего воздуха требует 30 м3/ч на 1 спящего человека. Если в спальне находятся 2 человека, требуется 60 м3/ч. Объем воздуха в комнате вычисляется просто:

V = S * H

В комнате площадью 15 м2 с высотой потолка 2.7 м объем воздуха V = 15 * 2.7 = 40.5 м3. Это означает, что для 2 людей воздух должен полностью обновляться 1.5 раза каждый час. Достичь этого без сквозняков помогают приточные клапаны в окнах или стеновые бризеры. Переток воздуха в коридор обеспечивается щелью под межкомнатной дверью. Высота этой щели должна быть > 1.5 см.

Тепловая мощность радиаторов рассчитывается исходя из норматива 100 Вт на 1 м2 площади комнаты. Для 15 м2 потребуется 1500 Вт тепловой энергии. Количество секций биметаллического радиатора рассчитывается по формуле:

N = Q / P

Где Q — общая требуемая мощность, P — теплоотдача 1 секции. При P = 150 Вт получаем N = 1500 / 150 = 10 секций.

Акустический комфорт и звукоизоляция

Индекс изоляции воздушного шума перегородок в спальне должен быть > 50 дБ. Стандартная стена из пеноблока толщиной 10 см обеспечивает изоляцию около 38 дБ. Для достижения акустического комфорта требуется монтаж дополнительной звукоизолирующей каркасной конструкции. Каркас заполняется акустической минеральной ватой толщиной 5 см и зашивается 2 слоями гипсокартона.

🔊 Главное правило звукоизоляции заключается в отсутствии жестких связей. Металлический профиль крепится к стенам и перекрытиям исключительно через виброизолирующие прокладки из вспененного каучука или стеклохолста.

Для защиты от ударного шума сверху применяется подвесной потолок на виброподвесах. На пол укладывается плавающая стяжка по слою упругого материала толщиной 1 — 2 см, которая полностью отсекает финишное покрытие от бетонного основания.

Цветовая палитра и коэффициент отражения света

В AR 3D конструкторе можно легко изменять цвета поверхностей. При выборе краски важно учитывать параметр LRV — коэффициент отражения света. Он показывает, какой процент падающего света поверхность возвращает в пространство помещения. Чем выше показатель, тем светлее кажется комната.

Для спален с окнами на северную сторону рекомендуется использовать теплые оттенки с LRV > 60 %. Это компенсирует недостаток солнечных лучей. В южных комнатах с избытком света можно применять холодные темные тона с LRV 30 — 40 %, которые поглотят лишние блики и создадут уютную обволакивающую атмосферу.

Математический расчет отделочных материалов

Проект из 3D конструктора предоставляет точные площади поверхностей. Расчет обоев ведется с учетом высоты потолка и периметра стен. Периметр помещения вычисляется по формуле:

P = 2 * A + 2 * B

Где A — длина спальни, B — ширина спальни. Если P = 16 м, а ширина рулона обоев 1 м, потребуется 16 полос обоев. При высоте потолка 2.7 м из 1 стандартного рулона длиной 10 м получится 3 целые полосы. Общее количество рулонов N вычисляется так: N = 16 / 3 = 5.3

Округляем в большую сторону до 6 рулонов. Если обои имеют рисунок с шагом смещения раппорта, необходимо добавить запасной 1 рулон на каждые 5 рулонов расчетных.

Для расчета краски вычисляется площадь стен за вычетом окон и дверей:

S = P * H — S_door — S_window

При двукратном нанесении объем краски V в литрах составит:

V = S * C * 2

Где C — расход краски на 1 м2. Качественная матовая интерьерная краска расходуется в объеме 0.12 — 0.15 л/м2 на 1 слой.

Расчет напольного покрытия зависит от типа укладки. Площадь пола умножается на коэффициент запаса на подрезку. При прямой укладке ламината или паркетной доски коэффициент равен 1.05. При укладке по диагонали расход возрастает, коэффициент становится равным 1.15.

Теплопроводность и выбор пола

Так как в спальне люди часто ходят босиком, важно учитывать теплоусвоение материалов. Дерево ощущается более теплым, чем керамическая плитка, из-за низкой теплопроводности. Термическое сопротивление материала рассчитывается так:

R = d / k

Где d — толщина материала в метрах, k — коэффициент теплопроводности. Для массива дерева k = 0.15 Вт/м*К. Для ламината k = 0.2 Вт/м*К. Если планируется система теплого пола, термическое сопротивление финишного покрытия должно быть минимальным, чтобы тепловая энергия беспрепятственно поступала в комнату. В этом случае толщина доски не должна превышать 15 мм.

Внедрение AR технологий в практику

📱 Использование камеры телефона для переноса 3D модели в реальное помещение — мощный инструмент контроля. Сенсоры смартфона сканируют плоскость пола, создавая невидимую сетку координат. При выборе виртуальной кровати программа фиксирует её на этой сетке с сохранением масштаба 1:1.

Пользователь может буквально обойти цифровую мебель со всех сторон. Это позволяет визуально оценить, не перекрывает ли шкаф поток дневного света из окна. Можно проверить, насколько удобно подходить к туалетному столику. Если виртуальный предмет кажется слишком громоздким, в настройках конструктора габариты меняются в 2 клика. Цвет фасадов также легко подстраивается под реальные обои прямо на экране гаджета.

Частые технические ошибки при планировке

Даже при наличии цифровых инструментов пользователи совершают промахи. Анализ готовых интерьеров показывает список регулярных нарушений эргономики.

Распространенная проблема — игнорирование радиуса открытия межкомнатной двери. Дверное полотно шириной 80 см требует такой же свободной дуги в комнате. Постановка комода в эту зону приведет к постоянным ударам ручки о мебель.

Установка кровати спинкой вплотную к стене без учета толщины напольного плинтуса. Плинтус забирает от 2 до 4 см пространства. Из-за этого между изголовьем и стеной образуется щель, куда падают мелкие предметы. Кровать должна стоять ровно, для чего плинтус за изголовьем иногда прерывают.

Размещение кондиционера строго над изголовьем. Холодный поток воздуха всегда направлен вперед и вниз. Оптимальное место для внутреннего блока — стена слева или справа от спального места, чтобы струя воздуха проходила над ногами или параллельно кровати.

Литература

• Нойферт Эрнст. Строительное проектирование. Основы эргономики и стандарты габаритов помещений.
• Фридман Ави. Планировка пространства. Инженерный подход к зонированию жилых комнат.
• Варвара Ахремко. Дизайн интерьера. Практическое руководство по ремонту и чертежам.
• Митти Кевин. Освещение в дизайне интерьера. Технические расчеты светового потока.
• Келли Хоппен. Золотые правила дизайна. Работа с текстурами, цветом и коэффициентами отражения.
• Наталья Митина. Дизайн интерьера. Сметные расчеты и спецификации отделочных материалов.
