Понимание тепловых процессов играет ключевую роль в самых разных сферах — от проектирования сложных инженерных систем и строительства зданий до организации бытового отопления. Любое вещество при нагревании или охлаждении меняет свои физические свойства. Энергия передается от одного тела к другому, заставляя молекулы двигаться быстрее, что приводит к повышению температуры, расширению материалов и даже изменению их агрегатного состояния. Представленный инструмент позволяет наглядно визуализировать эти скрытые физические процессы, переводя сухие цифры в понятные графики. Это не просто расчетный модуль, а полноценный навигатор по физике тепла, который помогает предсказать поведение материалов еще на этапе планирования работ.
✍ Данный калькулятор объединяет в себе четыре важнейших аспекта термодинамики и теплофизики. А визуализация помогает моментально оценить, сколько энергии потребуется для достижения нужного результата, сколько времени займет этот процесс при использовании конкретного оборудования, как изменятся габариты конструкции при перепадах температур и что происходит с веществом в моменты плавления или кипения. Практическая ценность таких расчетов огромна. Инженеры используют подобные вычисления для подбора мощности котельных установок, строители закладывают деформационные швы с учетом расширения бетона и металла, а технологи на производстве рассчитывают энергозатраты на плавку сырья. Графическое представление данных позволяет увидеть динамику процесса — где нагрев идет линейно, а где система замирает в ожидании фазового перехода.
Здесь разобраны теоретические основы, приведены подробные пошаговые примеры математических расчетов и представлены обширные справочные таблицы с характеристиками популярных материалов. Все формулы даны в классическом виде, готовом для применения на практике. Этот материал станет надежным подспорьем для тех, кто хочет не просто получить ответ, но и разобраться в логике физических явлений, стоящих за каждой линией на экране.

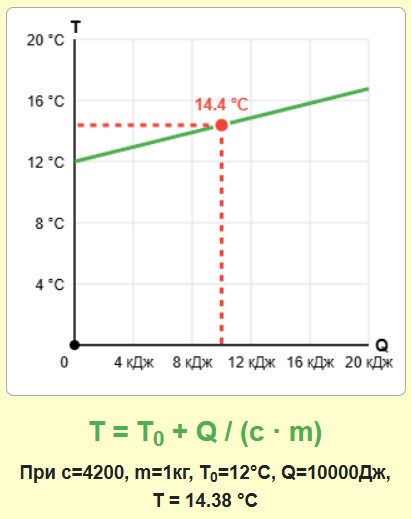

График зависимости температуры от подведенного количества теплоты
Первый и самый базовый процесс — это нагрев. Когда телу сообщается определенное количество тепловой энергии, его температура начинает расти. Скорость этого роста зависит от массы тела и от уникального свойства самого вещества — удельной теплоемкости. Удельная теплоемкость показывает, сколько именно энергии в джоулях необходимо передать одному килограмму вещества, чтобы его температура поднялась ровно на один градус Цельсия. На графике этот процесс выглядит как прямая наклонная линия. Чем выше теплоемкость материала, тем более пологой будет эта линия, так как вещество сопротивляется нагреву, поглощая много энергии без резкого скачка температуры.
Вода обладает одной из самых высоких теплоемкостей среди доступных в природе жидкостей. Именно поэтому водоемы медленно прогреваются летом и долго отдают тепло осенью, а в системах отопления циркулирует именно вода. Металлы, напротив, нагреваются очень быстро — их теплоемкость в несколько раз ниже. Это свойство металлов активно применяется при создании радиаторов и теплообменников, где требуется мгновенная передача тепла окружающей среде. При расчетах важно учитывать, что теплоемкость может незначительно меняться в зависимости от чистоты материала или его текущей температуры, однако для большинства инженерных задач используются средние табличные значения.
Используемая формула:
T = T0 + Q / c * m
Где обозначение T соответствует итоговой температуре в градусах Цельсия, T0 — это начальная температура материала, символ Q отражает подведенное количество теплоты в джоулях, буква c указывает на удельную теплоемкость вещества, а m обозначает массу тела в килограммах.
Пример практического расчета
Допустим, стоит задача рассчитать температуру воды в бойлере после нагрева. Имеется бак, содержащий 80 килограммов воды. Начальная температура воды составляет 15 градусов Цельсия. Нагревательный элемент передал воде энергию в размере 10 000 000 Джоулей. Удельная теплоемкость воды согласно справочнику равна 4200 Дж на килограмм на градус Цельсия.
- Шаг первый — вычисляем произведение теплоемкости на массу: 4200 х 80 = 336 000. Это теплоемкость всей массы воды в баке.
- Шаг второй — делим переданную энергию на полученное значение: 10 000 000 / 336 000 = 29.76. Именно на столько градусов нагреется вода.
- Шаг третий — прибавляем результат к начальной температуре: 15 + 29.76 = 44.76 градусов Цельсия. Итоговая температура воды составит примерно 44.8 градуса.
Таблица удельной теплоемкости распространенных веществ:
| Вещество и материал | Удельная теплоемкость, Дж / кг*°C | Сфера применения |
|---|---|---|
| Вода дистиллированная | 4200 | Эталонный теплоноситель для всех типов систем |
| Лед кристаллический | 2100 | Важен для расчетов холодильных установок |
| Древесина сосна или ель | 2400 | Высокая тепловая инерция строительных конструкций |
| Кирпич полнотелый | 840 | Аккумуляция тепла в печах и каминах |
| Бетон стандартный | 880 | Основной параметр при расчете прогрева фундаментов |
| Алюминий и сплавы | 920 | Эффективные радиаторы охлаждения электроники |
| Сталь конструкционная | 460 | Расчет теплопотерь в трубопроводах и каркасах |
| Медь рафинированная | 400 | Высочайшая теплопроводность при малой теплоемкости |
| Масло трансформаторное | 1670 | Охлаждение высоковольтного оборудования |
| Стекло оконное | 840 | Теплотехнические расчеты остекления зданий |
| Чугун серый | 540 | Классические массивные батареи отопления |
| Воздух при нормальных условиях | 1005 | Системы вентиляции и воздушного обогрева |
| Песок строительный | 835 | Теплоизоляционные засыпки и стяжки |
| Латунь | 380 | Сантехническая арматура и фитинги |
| Гранит | 790 | Облицовочные материалы с высокой инерцией |

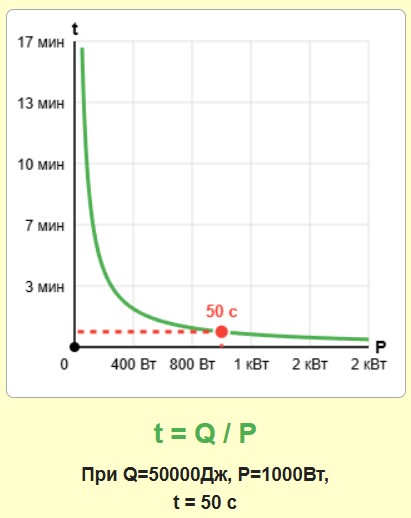

График зависимости времени нагрева от мощности источника
Второй график связывает количество требуемой энергии с реальными характеристиками оборудования. На практике мало знать, сколько теплоты нужно для нагрева — гораздо важнее понимать, за какое время этот нагрев произойдет. Здесь вступает в силу понятие мощности. Мощность источника тепла показывает, какое количество энергии он способен отдать за одну секунду. Эта величина измеряется в ваттах. В реальных условиях часть мощности всегда теряется в окружающую среду, поэтому в калькуляторе подразумевается полезная мощность, переданная непосредственно телу.
Зависимость времени от мощности имеет форму обратной пропорциональности. Это означает, что если увеличить мощность обогревателя в два раза, время нагрева сократится ровно вдвое. На графике эта кривая резко стремится вниз при увеличении мощности, а затем плавно выполаживается. Понимание этого принципа спасает от лишних трат при покупке оборудования. Нет смысла переплачивать за огромный промышленный котел для маленького помещения — кривая показывает, что после определенного порога мощности выигрыш во времени становится незначительным, а нагрузка на электросеть возрастает колоссально. Оптимальный выбор мощности — это баланс между скоростью работы и нагрузкой на коммуникации.
Используемая формула:
t = Q / P
Где переменная t означает время нагрева в секундах, буква Q указывает на необходимое количество теплоты в джоулях, а символ P обозначает полезную мощность источника тепла в ваттах.
Пример практического расчета
Рассмотрим ситуацию с выбором проточного водонагревателя для дачи. Из предыдущего примера известно, что для нагрева бака воды требуется энергия в размере 10 000 000 Джоулей. У нас имеется стандартный электрический нагреватель мощностью 2500 Ватт. Задача — узнать, сколько времени придется ждать горячую воду.
- Шаг первый — делим требуемую энергию на мощность прибора: 10 000 000 / 2500 = 4000. Мы получили время в секундах.
- Шаг второй — переводим секунды в минуты для удобства восприятия. В одной минуте ровно 60 секунд. Делим 4000 на 60 и получаем 66.66 минуты.
- Шаг третий — переводим в часы. Это составит 1 час и примерно 7 минут. График в программе автоматически делает такие пересчеты, выдавая результат сразу в часах или минутах в зависимости от величины, что избавляет от лишней рутины с калькулятором.
Таблица примерной мощности различных источников тепла:
| Тип оборудования или устройства | Средняя полезная мощность, Вт | Типовые задачи и условия |
|---|---|---|
| Электрический чайник мощный | 2000 — 2500 | Кипячение литра воды за несколько минут |
| Масляный радиатор комнатный | 1500 — 2000 | Поддержание комфортной температуры в спальне |
| Бытовой тепловентилятор пушка | 2000 — 3000 | Быстрый нагон теплого воздуха в гараже |
| Электрический бойлер накопительный | 1500 — 3000 | Рассчитан на постепенный нагрев объема 50-100 литров |
| Настенный газовый котел двухконтурный | 12000 — 24000 | Обеспечение отопления и горячего водоснабжения дома |
| Промышленная дизельная тепловая пушка | 15000 — 30000 | Работа на открытых стройплощадках зимой |
| Печь для бани электрическая | 6000 — 12000 | Прогрев большого объема камней для пара |
| Индукционная плита профессиональная | 3500 на конфорку | Скоростное приготовление пищи в общепите |
| Твердотопливный котел угольный | 20000 — 50000 | Автономное теплоснабжение крупных объектов |
| Паяльник для полипропиленовых труб | 800 — 1500 | Локальный разогрев пластика перед сваркой |

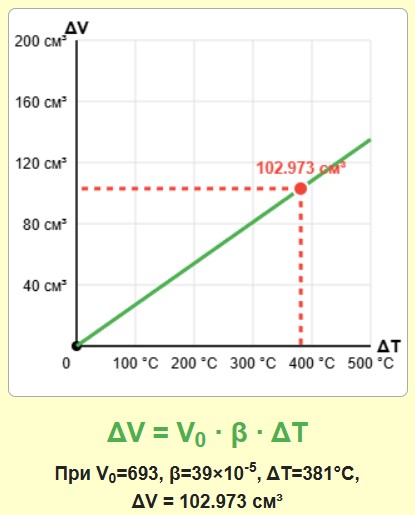

График зависимости изменения объема тела от температуры
Третий режим работы калькулятора затрагивает важнейшую проблему материаловедения и строительства — тепловое расширение. При повышении температуры атомы и молекулы начинают колебаться с большей амплитудой, расталкивая друг друга. Это приводит к физическому увеличению тела во всех направлениях — то есть к росту его объема. Игнорирование этого факта при проектировании приводит к катастрофическим последствиям — вспучиванию дорожного полотна, разрыву трубопроводов, трещинам в бетонных монолитах и деформации стальных мостов. При охлаждении происходит обратный процесс — сжатие, которое может привести к разрыву соединений, если материал стал слишком хрупким.
Для каждого материала существует свой коэффициент объемного расширения. Он показывает, на какую долю изменится объем вещества при нагреве на один градус. В твердых телах этот коэффициент обычно очень мал, поэтому в формулах его представляют через малые доли. Жидкости расширяются гораздо сильнее твердых тел, что обязательно учитывается при конструировании закрытых систем отопления — для компенсации расширения воды туда всегда устанавливают специальные расширительные баки с эластичной мембраной. Этот бак забирает в себя лишний объем, не давая давлению в трубах подняться выше критической отметки.
Используемая формула:
ΔV = V0 * β * ΔT
Где символ ΔV обозначает изменение объема тела в кубических сантиметрах или метрах, V0 указывает на начальный объем тела, греческая буква β — это коэффициент объемного теплового расширения, а ΔT отражает разницу между начальной и конечной температурой.
Пример практического расчета
Рассчитаем тепловое расширение монолитной бетонной колонны. Допустим, начальный объем залитого бетона составляет 5 кубических метров. Зимой температура колонны опускалась до минус 20 градусов, а жарким летом под прямыми лучами солнца она нагревается до плюс 40 градусов. Общий перепад температур составляет 60 градусов Цельсия. Коэффициент объемного расширения бетона составляет примерно 0.00003 на один градус.
- Шаг первый — берем коэффициент 0.00003.
- Шаг второй — перемножаем все три переменные: начальный объем 5 умножаем на коэффициент 0.00003 и умножаем на перепад температур 60. Это 5 х 0.00003 х 60 = 0.009 кубического метра.
- Шаг третий — переводим результат в литры. 0.009 кубического метра — это ровно 9 литров. Именно на столько увеличится в объеме бетонная колонна. Если конструкции некуда расширяться, внутри возникнут колоссальные разрушающие напряжения, способные расколоть бетон.
Таблица коэффициентов объемного расширения материалов:
| Название материала | Коэфф. расширения β, 1/°C | Практическое значение свойства |
|---|---|---|
| Бетон на гранитном щебне | 0.000030 | Определяет шаг нарезки деформационных швов |
| Сталь прокатная | 0.000036 | Важна для расчета длины рельсов и мостовых балок |
| Алюминий первичный | 0.000069 | Учитывается при установке фасадных панелей |
| Медь и латунь | 0.000051 | Влияет на герметичность паяных соединений |
| Стекло кварцевое | 0.000001 | Почти не расширяется, поэтому выдерживает резкий нагрев |
| Стекло обычное силикатное | 0.000027 | Требует зазоров в оконных рамах |
| ПВХ — поливинилхлорид | 0.000240 | Очень высокое расширение, критично для сайдинга и труб |
| Вода чистая при 20 градусах | 0.000210 | Расширение при нагреве в котлах |
| Спирт этиловый | 0.001100 | Применяется в точных жидкостных термометрах |
| Бензин топливный | 0.000950 | Влияет на объем топлива в баке при жаре |

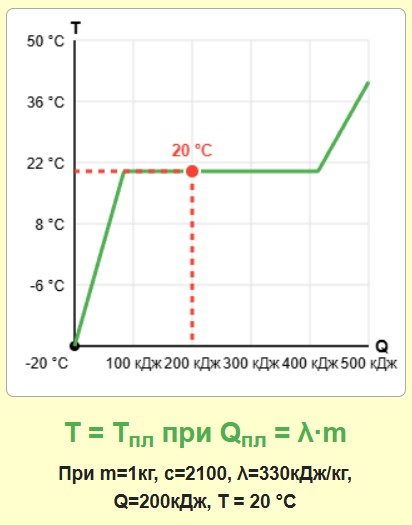

График зависимости фазовых переходов от энергии
Четвертый режим работы посвящен самым сложным и энергозатратным процессам в термодинамике — фазовым переходам. Когда вещество нагревается до определенной температуры, оно не может продолжать поглощать тепло и оставаться в прежнем состоянии. Начинается перестройка его внутренней структуры на молекулярном уровне. Этот процесс требует огромных затрат энергии. Лед плавится, превращаясь в воду. Вода закипает, превращаясь в пар. Металл расплавляется в печи, становясь текучим.
Самая интересная особенность фазовых переходов заключается в том, что температура вещества в этот момент перестает расти. Она остается неизменной до тех пор, пока весь объем материала не перейдет в новое агрегатное состояние. На графике это отображается как строго горизонтальная линия, которая называется полкой фазового перехода. И только после полного завершения процесса плавления или испарения температура снова начинает подниматься по наклонной прямой. Энергия в это время тратится не на нагрев, а на разрыв связей между молекулами. Это явление широко используется в технике — например, лед в сумке-холодильнике будет поддерживать стабильные ноль градусов, пока полностью не превратится в воду.
Используемая формула:
Q = λ * m
Где обозначение Q соответствует подведенному количеству теплоты в килоджоулях или джоулях, символ λ указывает на удельную теплоту плавления или парообразования вещества, а буква m обозначает массу тела в килограммах.
Пример практического расчета
Рассмотрим процесс превращения кубика льда массой 5 килограммов в жидкую воду. Лед уже нагрет до температуры плавления — ноль градусов Цельсия. Удельная теплота плавления льда согласно физическим справочникам составляет около 330 килоджоулей на один килограмм массы. Нам нужно понять, сколько энергии заберет этот лед из окружающей среды.
- Шаг первый — берем массу 5 килограммов и умножаем на теплоту плавления 330 килоджоулей. Вычисляем: 5 х 330 = 1650 килоджоулей.
- Шаг второй — переводим результат в джоули для сравнения. Это составит 1 650 000 джоулей. Солидная цифра для небольшого куска льда. Именно поэтому лед так долго тает на солнце — ему требуется получить колоссальное количество энергии из воздуха. В калькуляторе эти вычисления выполняются мгновенно, и горизонтальный участок графика наглядно демонстрирует тот энергозатратный барьер, который необходимо преодолеть.
Таблица температур плавления и теплоты превращения материалов:
| Материал или вещество | Темп. плавления, °C | Удельная теплота плавления λ, кДж/кг |
|---|---|---|
| Лед обыкновенный | 0 | 330 |
| Парафин технический | 52 | 150 |
| Свинец в чушках | 327 | 25 |
| Олово чистое | 232 | 59 |
| Цинк | 420 | 112 |
| Алюминий | 660 | 393 |
| Серебро ювелирное | 962 | 88 |
| Золото чистое | 1064 | 67 |
| Медь электротехническая | 1085 | 210 |
| Железо техническое | 1538 | 270 |
| Платина | 1772 | 113 |
| Вольфрам | 3422 | 184 |
Рекомендуемая литература
Для глубокого погружения в теплофизические процессы, термодинамику и материаловедение, рекомендуется изучить классические учебники и современные справочники. Эти книги помогут детальнее разобраться в формулах и коэффициентах, которые используются в расчетах данного калькулятора. Издания проверены временем и являются базой для подготовки инженеров по всему миру.
- Савельев И.В. Курс общей физики. Том 1. Механика. Молекулярная физика и термодинамика. Книга дает мощный фундамент для понимания молекулярных взаимодействий и природы тепловой энергии.
- Баскаков А.П. Теплотехника. Практическое пособие, в котором подробно разбираются расчеты котлов, печей и систем передачи тепла в промышленности.
- Сивухин Д.В. Общий курс физики. Том 2. Термодинамика и молекулярная физика. Одно из самых глубоких изданий с точки зрения объяснения физического смысла тепловых коэффициентов.
- Путилов К.А. Термодинамика. Учебник, в котором процессы нагрева и фазовых превращений описаны максимально структурированно и логично.
- Кутателадзе С.С. Основы теории теплообмена. Незаменимая работа для тех, кто занимается инженерным проектированием систем охлаждения и обогрева.
- Михеев М.А., Михеева И.М. Основы теплопередачи. Краткий и емкий справочник с огромным количеством реальных данных по теплофизическим свойствам материалов.
- Енохович А.С. Справочник по физике. Настольная книга любого инженера, где в компактном виде собраны все необходимые таблицы коэффициентов.
