Интерактивная диаграмма железо-углерод

Понимание процессов, происходящих внутри металла при нагреве и охлаждении — базовый навык для любого инженера, термиста, сварщика или технолога по металлообработке. Представленная на странице интерактивная диаграмма состояния железо-углерод является точной графической картой. Она показывает, в каком фазовом состоянии находится сплав при определенной температуре и заданной концентрации углерода. Умение читать этот график позволяет безошибочно подбирать режимы закалки, отжига, нормализации и отпуска, а также прогнозировать поведение металла при сварке или токарной обработке.

🔬 В обычных условиях сталь и чугун кажутся однородными монолитными материалами. Но под микроскопом металл представляет собой сложную смесь различных кристаллов. Форма, размер и химический состав этих кристаллов меняются в зависимости от температуры. Главным дирижером этих изменений выступает углерод. Именно его количество определяет, будет ли деталь упругой рессорой, твердым резцом или хрупкой станиной станка.

Аллотропия железа и роль углерода

Чистое железо плавится при температуре 1539 градусов. Главная особенность этого металла — способность менять строение своей кристаллической решетки при нагреве. Это явление называется аллотропией. При комнатной температуре атомы железа упакованы в объемно-центрированную кубическую решетку. Такое железо называют альфа-железом. Оно магнитно и обладает высокой пластичностью.

🌡 Если нагреть металл до 911 градусов, решетка перестраивается. Она становится гранецентрированной кубической. Это уже гамма-железо. Главное практическое отличие гамма-железа от альфа-железа заключается в плотности упаковки атомов и размере пустот между ними. В решетке гамма-железа пустоты больше. Благодаря этому атомы углерода могут легко внедряться между атомами железа.

Углерод плавится при температурах выше 3500 градусов, поэтому в сталеплавильных процессах он всегда выступает в роли растворяющегося вещества. Чем больше углерода растворено в железе, тем прочнее становится сплав, но при этом катастрофически падает его пластичность. Диаграмма показывает все эти пределы растворимости с абсолютной точностью.

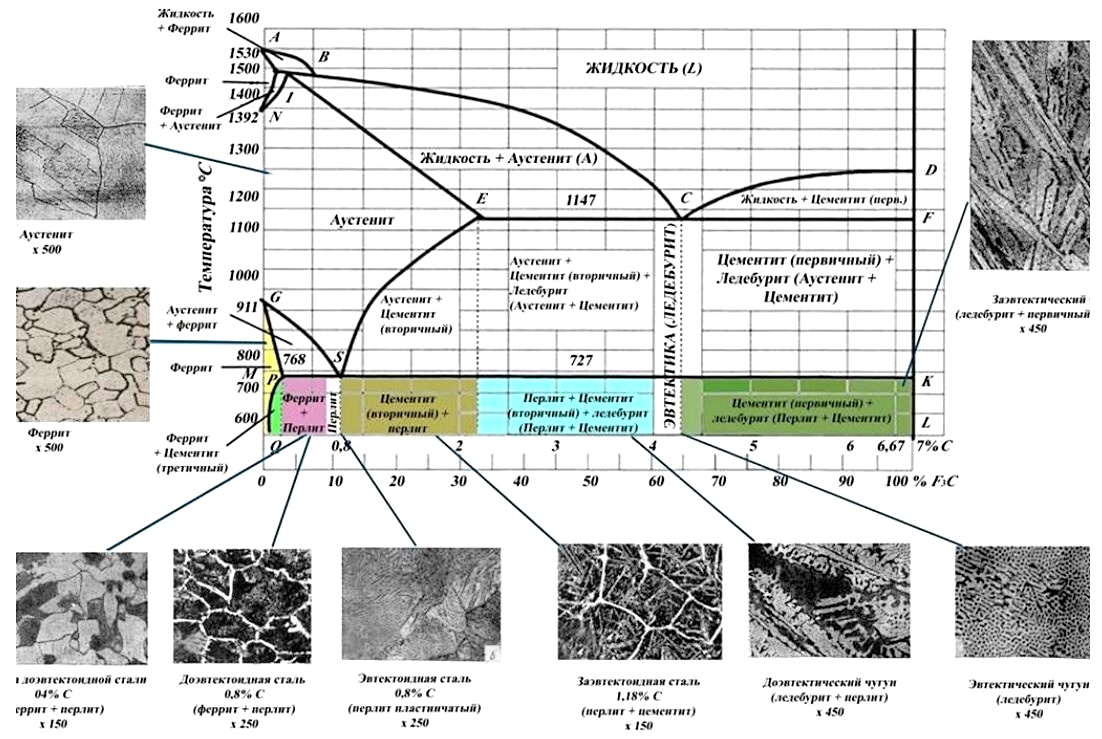

Основные структурные фазы сплавов

В зависимости от температуры и процента углерода внутри металла формируются различные фазы. Каждая фаза обладает уникальными механическими свойствами.

• Феррит — это твердый раствор внедрения углерода в альфа-железе. Растворимость углерода в феррите ничтожно мала. При комнатной температуре она составляет всего 0,006 процента, а максимальная достигает 0,022 % при 727 градусах. Феррит очень мягок, пластичен и отлично намагничивается. Именно он придает низкоуглеродистым сталям способность к глубокой вытяжке и штамповке.
• Аустенит — твердый раствор углерода в гамма-железе. Эта фаза существует только при высоких температурах — выше 727 градусов. Максимально аустенит способен впитать в себя 2,14 % углерода при 1147 градусах. Аустенит немагнитен, обладает высокой плотностью и отличной пластичностью. Благодаря высокой пластичности аустенита горячая ковка и прокатка металла осуществляются именно в температурном диапазоне существования этой фазы.
• Цементит — это химическое соединение железа с углеродом, карбид железа с формулой Fe3C. Содержание углерода в цементите всегда строго фиксировано и равно 6,67 %. Это самая твердая и самая хрупкая фаза в системе. Цементит легко царапает стекло, но рассыпается от сильного удара. Он бывает первичным — выделяется прямо из жидкого расплава, вторичным — выделяется из аустенита при охлаждении, и третичным — выделяется из феррита.
• Перлит — это механическая смесь феррита и цементита. Она образуется при температуре 727 градусов из аустенита. Название происходит от слова перламутр, так как под микроскопом пластинки феррита и цементита создают характерный переливающийся узор. В перлите содержится ровно 0,8 % углерода. Это идеальная сбалансированная структура, обладающая высокой прочностью и достаточной вязкостью.
• Ледебурит — эвтектическая смесь. Образуется при кристаллизации жидкого расплава, содержащего 4,3 % углерода, при температуре 1147 градусов. При высоких температурах ледебурит состоит из аустенита и цементита. При охлаждении ниже 727 градусов аустенит превращается в перлит, и ледебурит становится смесью перлита и цементита. Эта структура характерна для чугунов. Она делает металл невероятно твердым и совершенно не поддающимся ковке.

Сравнительные свойства фаз

Ключевые линии и температурные точки

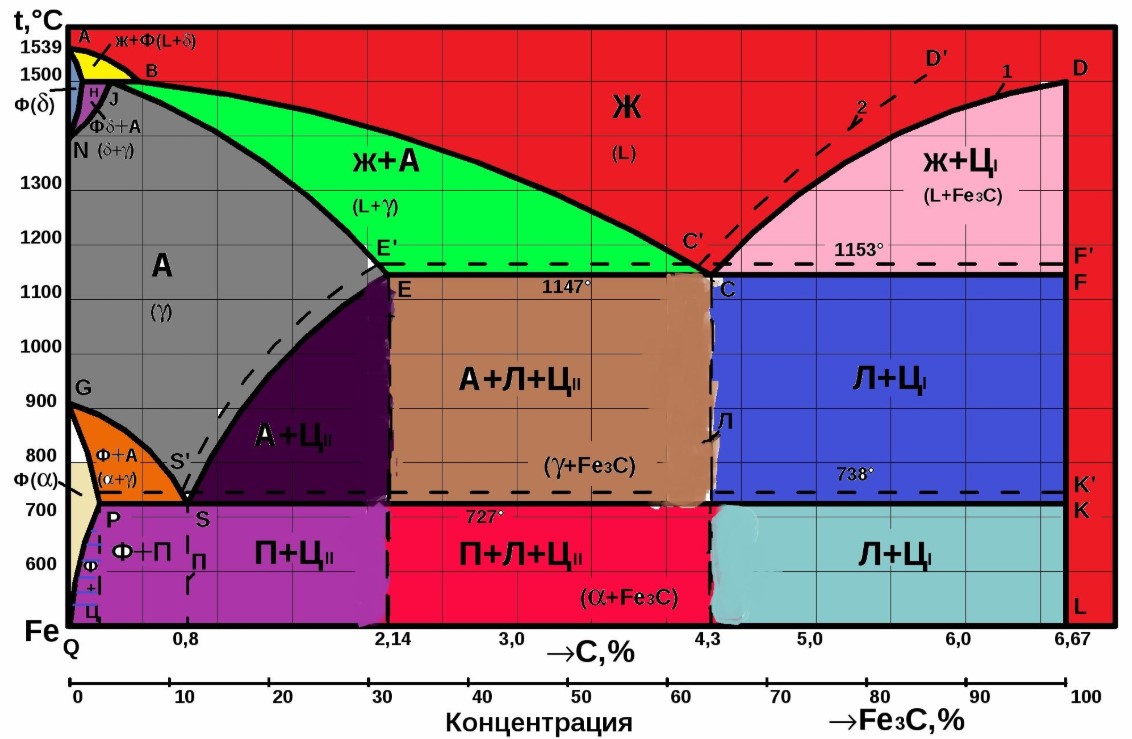

График имеет две оси. По горизонтали откладывается концентрация углерода в процентах от 0 до 6,67. По вертикали идет шкала температур в градусах Цельсия от 0 до 1600. Все превращения в металле происходят не хаотично, а строго на определенных линиях.

Линия ACD называется линией ликвидуса. Выше этой линии любой сплав железа с углеродом находится в полностью жидком состоянии. Линия идет вниз от 1539 градусов к 1147 градусам при концентрации 4,3 %, а затем снова поднимается.

Линия AECF — линия солидуса. Ниже этой линии жидкого расплава больше нет, весь металл находится в твердом состоянии. Пространство между ликвидусом и солидусом — это зона кристаллизации, где жидкость и твердые кристаллы существуют одновременно в виде кашеобразной массы.

Линия GSE показывает начало выделения феррита или вторичного цементита из аустенита при охлаждении. Практикам эта линия известна под индексами А3 — для сталей с углеродом менее 0,8 %, и Аcm — для высокоуглеродистых сталей. Именно на эту линию ориентируются термисты при назначении температуры нагрева детали под закалку.

Горизонтальная линия PSK проходит при температуре 727 градусов через всю диаграмму. Это линия перлитного превращения, обозначаемая индексом А1. Ниже этой температуры аустенит существовать не может. Любое количество аустенита, оставшееся в структуре при охлаждении до 727 градусов, мгновенно распадается на перлит.

Важнейшие точки диаграммы

Фундаментальное отличие стали от чугуна

Магическая цифра 2,14 % углерода делит всю диаграмму на два огромных лагеря — стали и чугуны. Сплавы левее этой точки называются сталями. Сплавы правее — чугунами.

📉 Причина такого жесткого разделения кроется в процессе кристаллизации. В сталях при затвердевании из жидкости сначала формируется твердый аустенит. Металл получается однородным, пластичным. Его можно нагреть и прокатать через вальцы, расплющить молотом, изогнуть. Поэтому сталь является деформируемым сплавом.

Если углерода больше 2,14 %, остатки жидкого расплава при 1147 градусах превращаются в ледебурит. Ледебурит пронизывает структуру металла жестким хрупким каркасом. Такой сплав невозможно ковать. При любом ударе молотом или попытке прокатки чугунная заготовка просто растрескается и разлетится на куски. Из-за этого чугуны называют литейными сплавами — детали из них получают только путем заливки жидкого металла в формы.

Классификация и применение сталей

Стали делятся на три большие группы в зависимости от расположения относительно точки S — 0,8 % углерода.

1. Доэвтектоидные стали содержат менее 0,8 % углерода. После полного остывания их структура состоит из зерен светлого мягкого феррита и колоний прочного перлита. Чем больше углерода, тем больше перлита. Стали с содержанием углерода от 0,1 до 0,3 % отлично свариваются и гнутся. Из них делают трубы, профили, кузова автомобилей, мостовые конструкции. Стали от 0,3 до 0,6 % прочнее, они идут на изготовление валов, осей, зубчатых колес и крепежа.
2. Эвтектоидная сталь содержит ровно 0,8 % углерода. Ее структура — 100 % перлита. Это прочный, упругий материал. Из него делают пружины, рессоры, тросы, тяжелонагруженные детали.
3. Заэвтектоидные стали содержат от 0,8 до 2,14 % углерода. Их структура — перлит и сетка вторичного цементита. Цементит делает эти стали исключительно твердыми и износостойкими, но при этом хрупкими. Основное применение — режущий и мерительный инструмент: напильники, сверла, метчики, фрезы, хирургические скальпели. Такие стали перед обработкой обязательно подвергают сфероидизирующему отжигу, чтобы превратить цементитную сетку в отдельные круглые зерна, иначе металл невозможно обработать резцом.

Чугуны и форма графита

Диаграмма описывает в первую очередь белые чугуны, в которых весь углерод химически связан с железом в виде цементита. Структура белого чугуна на изломе имеет светлый блестящий цвет. Из-за огромного количества цементита он настолько твердый, что его невозможно сверлить или фрезеровать. Белый чугун применяют там, где требуется экстремальная износостойкость — колодки тормозов поездов, шары для мельниц, валки дробилок.

✍ На практике чаще используют серый чугун. В нем углерод находится в свободном состоянии в виде пластинок графита. Диаграмма в чистом виде не описывает серый чугун, так как процесс выделения графита зависит от наличия кремния и медленного охлаждения. Графитовые пластинки работают как смазка при трении и отлично гасят вибрации. Именно поэтому станины тяжелых токарных и фрезерных станков отливают из серого чугуна — они поглощают резонанс от режущего инструмента. Серый чугун легко обрабатывается, давая мелкую стружку надлома.

Если в расплав добавить магний, графит свернется в идеальные шарики. Получится высокопрочный чугун. По прочности он сопоставим со сталью, но сохраняет литейные свойства чугуна. Из него льют коленчатые валы двигателей и корпуса тяжелых насосов. Если белый чугун долго томить в печи при 1000 градусах, цементит распадется, образовав хлопья графита. Это ковкий чугун, обладающий хорошей пластичностью и устойчивостью к ударам.

Практическое применение для термообработки

Диаграмма — главный рабочий инструмент термиста. Нагрев стали меняет ее структуру. Цель термообработки — получить нужный баланс твердости и вязкости.

Охлаждение на примере стали 45

Разберем процесс для самой популярной конструкционной стали, содержащей 0,45 % углерода. В жидком состоянии при 1600 градусах это однородный расплав. При охлаждении до 1490 градусов пересекается линия ликвидуса. В жидкости начинают расти твердые кристаллы аустенита. При 1400 градусах пересекается солидус — металл становится полностью твердым. От 1400 до 800 градусов сталь представляет собой чистый аустенит. В этом окне металл раскален докрасна, пластичен, кузнец бьет по нему молотом, придавая форму.

При охлаждении ниже 800 градусов пересекается линия А3. Из аустенита начинает обильно выпадать мягкий феррит. Углерод при этом вытесняется в оставшийся аустенит. К моменту достижения 727 градусов углерода в остатках аустенита накапливается ровно 0,8 %. При пересечении линии А1 этот остаточный аустенит скачкообразно превращается в перлит. При комнатной температуре мы имеем смесь белых зерен феррита и темных зон перлита. Металл прочен, но хорошо поддается сверлению и точению.

Технология закалки

Если мы хотим сделать деталь из стали 45 износостойкой, ее нужно закалить. Формула для расчета температуры нагрева доэвтектоидной стали проста:

T_{закалки} = Ac3 + 30

Для стали 45 точка Ac3 находится на линии GSE и равна примерно 770 градусам. Значит, деталь нужно нагреть до 800 градусов. При этой температуре исходная феррито-перлитная структура полностью превращается в однородный аустенит.

Далее следует резкое охлаждение. Деталь из печи опускают в бак с водой. Атомы железа пытаются перестроиться из гамма-решетки обратно в альфа-решетку, как им велит природа при понижении температуры. Но из-за колоссальной скорости охлаждения углерод не успевает выделиться из решетки. Он застревает внутри. Решетка искажается, вытягивается, возникают гигантские внутренние напряжения. Формируется новая структура — мартенсит.

Мартенсит имеет игольчатое строение под микроскопом. Твердость стали взлетает в 3-4 раза. Деталь звенит при ударе. Напильник скользит по поверхности, не оставляя царапин. Но металл становится хрупким, как стекло.

Отпуск после закалки

Использовать деталь сразу после закалки нельзя — она может лопнуть даже от падения на пол из-за внутренних напряжений. Обязателен отпуск — повторный нагрев до температур ниже 727 градусов.

• Низкий отпуск при 150-250 градусах снимает напряжения, но сохраняет максимум твердости. Применяется для режущего инструмента и измерительных калибров.
• Средний отпуск при 350-450 градусах обеспечивает высокий предел упругости. Структура превращается в троостит отпуска. Это режим для пружин и рессор.
• Высокий отпуск при 500-650 градусах дает оптимальное сочетание прочности и вязкости. Структура — сорбит отпуска. Деталь выдерживает переменные нагрузки и удары. Этот процесс в связке с закалкой называют улучшением стали. Применяется для коленчатых валов, шатунов, шпинделей станков.

Влияние диаграммы на сварку и резку

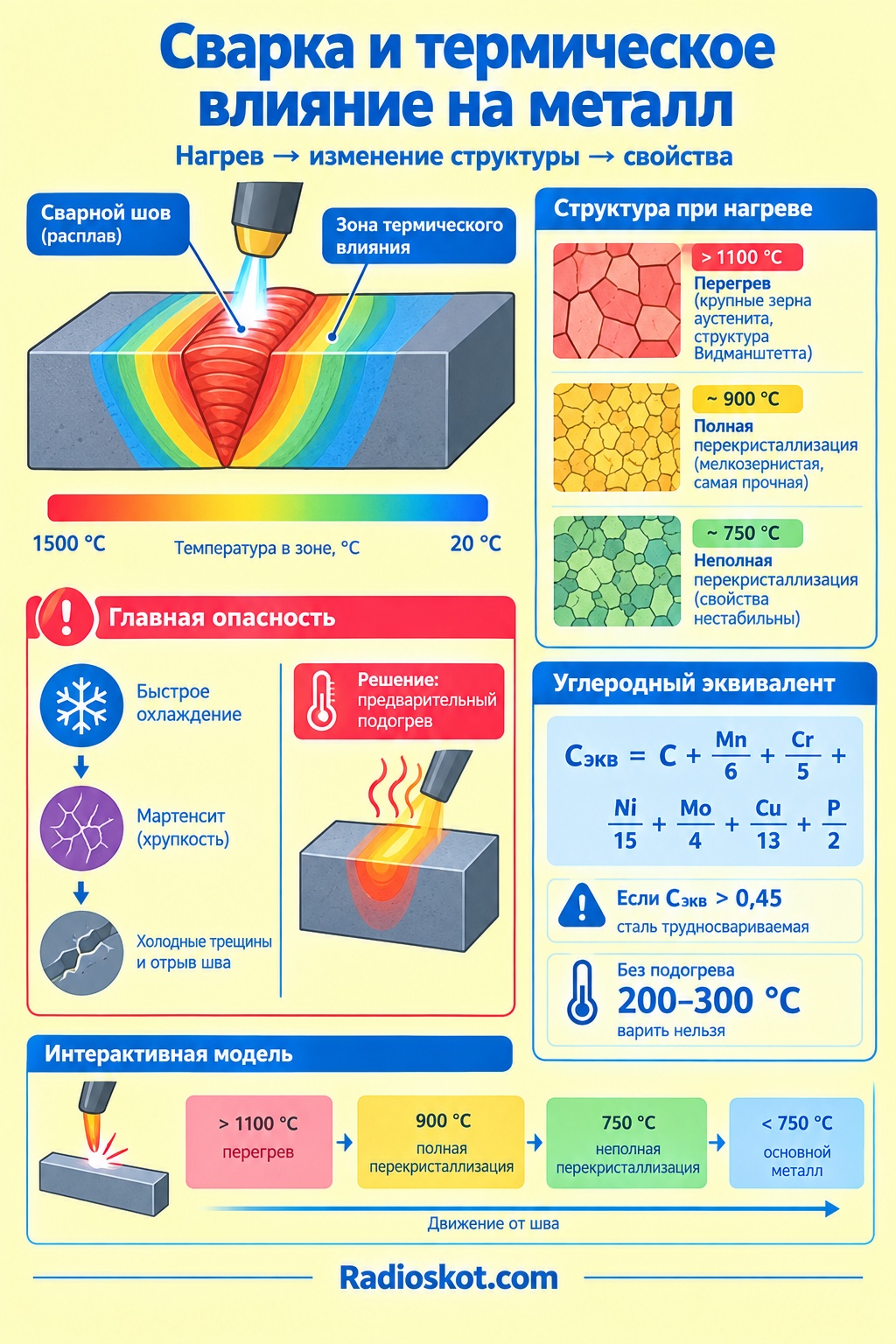

Сварка — это, по сути, локальный металлургический процесс с экстремально быстрыми перепадами температур. Сварной шов — это расплав, который остывает. Рядом со швом находится зона термического влияния. Температура в этой зоне распределяется от 1500 градусов у кромки реза до 20 градусов на удалении в несколько сантиметров.

📈 Каждый участок околошовной зоны проходит свой путь по диаграмме железо-углерод. Участок, нагретый выше 1100 градусов, подвергается перегреву. Зерна аустенита там вырастают до гигантских размеров, образуя структуру Видманштетта. Металл здесь становится рыхлым и хрупким. Участок, нагретый до 900 градусов, проходит полную перекристаллизацию — здесь структура получается мелкозернистой и самой прочной. Участок, нагретый до 750 градусов, попадает в зону неполной перекристаллизации, его свойства нестабильны.

Главная опасность при сварке сталей с углеродом выше 0,3 % — это закалка околошовной зоны. Металл быстро отдает тепло в холодную деталь, скорость охлаждения превышает критическую, и образуется хрупкий мартенсит. Появляются холодные трещины. Шов отваливается вместе с куском основного металла. Чтобы этого избежать, сварщики применяют предварительный подогрев детали.

Для оценки необходимости подогрева используют формулу углеродного эквивалента, учитывающую влияние легирующих элементов:

C_экв = C + Mn / 6 + Cr / 5 + Ni / 15 + Mo / 4 + Cu / 13 + P / 2

Если расчетный показатель превышает 0,45, сталь считается трудносвариваемой. Без подогрева до 200-300 градусов варить такие детали нельзя. Интерактивная модель помогает визуализировать фазы, в которые попадает металл при разных температурах нагрева от дуги.

Обрабатываемость на станках

🛠 Токарю и фрезеровщику не безразлично, что находится под резцом. Чистый феррит наматывается на инструмент, образует нарост на режущей кромке и дает рваную, шершавую поверхность. Резать феррит — как резать пластилин. Крупнопластинчатый перлит крошится, дает стружку надлома, но инструмент быстро садится. Цементит убивает пластины из твердого сплава за минуты.

Лучшая структура для лезвийной обработки — зернистый перлит равномерного строения с небольшими вкраплениями феррита. Для достижения такой структуры заготовки перед механической обработкой часто подвергают нормализации. Нормализация — это нагрев выше линии А3 на 50 градусов и охлаждение на спокойном воздухе. Аустенит распадается быстрее, чем при отжиге в печи, образуя мелкий, ровный перлит. Деталь легко точится, стружка ломается на аккуратные спирали, поверхность после резца получается гладкой и блестящей.

Легирование и изменение линий графика

Реальные конструкционные и инструментальные стали редко состоят только из железа и углерода. В них добавляют хром, никель, марганец, кремний, вольфрам, ванадий. Эти элементы радикально меняют положение линий на графике.

Легирующие элементы делятся на два типа:

1. Аустенитизаторы. Марганец и никель расширяют область существования аустенита. Линия А3 опускается вниз, а А4 поднимается вверх. Если добавить 18 % никеля и 8 % хрома, сталь останется аустенитной даже при минусовых температурах. Такая сталь не магнитится, отлично полируется и не ржавеет. Это знаменитая пищевая нержавейка. Ее невозможно закалить обычным способом, так как в ней не происходит превращений.
2. Ферритизаторы. Хром, вольфрам, кремний, молибден сужают область аустенита. При большой концентрации хрома аустенитная область вообще исчезает. Металл при любых температурах остается ферритом. Это ферритные жаропрочные нержавеющие стали. Они магнитятся и работают при высоких температурах в печах.

Любые легирующие добавки сдвигают точку S эвтектоида влево, в сторону меньшего содержания углерода. Например, если в стали есть 12 % хрома, то перлит образуется уже при 0,3 процента углерода, а не при 0,8. Это нужно учитывать при выборе температурного режима печи.

Литература

• Гуляев А. П. Металловедение — фундаментальный учебник. Подробный разбор диаграмм состояния, легированных сталей и режимов ТО.
• Лахтин Ю. М., Леонтьева В. П. Материаловедение — классическое пособие для машиностроителей. Много таблиц с твердостью и марками сплавов.
• Макиенко Н. И. Практическое руководство для термистов — книга прямо с производства. Конкретные цифры, температуры, среды для охлаждения.
• Рахштадт А. Г. Справочник металлиста — огромный массив данных по допускам, маркам сталей, их заменителям и свариваемости.
• Смирнов В. И. Металлургия сварки — детально расписаны зоны термического влияния, образование мартенсита при сварке и расчеты подогрева.
