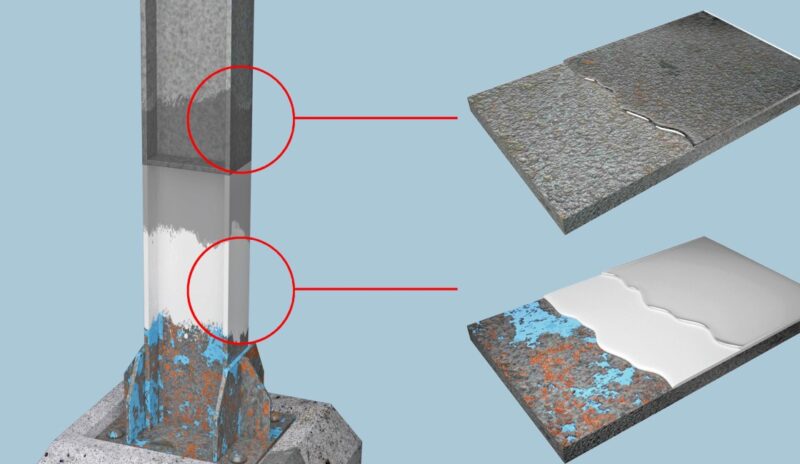

| Покрытие | DFT | Применение |
|---|---|---|
| Порошковая краска | 60–120 мкм | Внутри и внешне (не экстремальная соль/химия). Хорошая эстетика, долговечность. |
| Горячее цинкование | 70–140 мкм | Защита металла катодного типа; базовая защита в агрессивной атмосфере, особенно перед покраской. |
| Эпоксидное покрытие | 150–400 мкм | Высокая химстойкость; подходит для агрессивных сред и грунтовых контактов. |
| Полиуретановый топ | 30–80 мкм | УФ-стойкость, декоративный финиш поверх эпоксидов или цинка. |
| Битум/мастика | 200–1000 мкм | Контакт с грунтом, хорошая влагозащита, неэстетична для видимых узлов. |
| Фторполимерные покрытия | 20–40 мкм | Очень устойчивая облицовка, высокая стоимость, отличная УФ- и химстойкость. |
Онлайн-инструмент помогает оперативно подбирать составы покрытий и ориентировочные толщины (DFT) для различных сред эксплуатации и материалов поверхности. Калькулятор учитывает категорию коррозионной агрессивности, специфику среды (морская, грунт, химически агрессивная и т.д.), требуемый срок службы и особенности подложки (сталь, оцинковка, алюминий, бетон, пластик). В результате даёт составную рекомендованную технологическую схему (слои: грунт, промежуточные слои, финиш), ориентировочные значения DFT для каждого слоя и совокупную толщину, а также текстовые замечания по подготовке поверхности и условиям нанесения.
✍ Программа использует эмпирические ориентиры: базовая толщина для заданной категории коррозионной агрессивности умножается на корректирующие множители среды и срока службы, затем распределяется по слоям в зависимости от выбранной схемы (например, горячее цинкование + эпоксид + полиуретан). Метод даёт инженерную рекомендацию — окончательный выбор должен базироваться на технических паспортах производителей покрытий, испытаниях адгезии и состоянии подготовки поверхности.
Входные параметры
- Среда эксплуатации — внутренние помещения, наружная атмосфера (с выделением прибрежной, оффшорной), контакт с грунтом, химически агрессивная среда, повышенная влажность/конденсат, воздействие УФ и абразивов.
- Материал поверхности — сталь обычная, оцинкованная, алюминий, чёрный металл с лакокрасочным покрытием, бетон/камень, пластик/ПВХ и пр.
- Требуемый срок службы — лет (например, 5, 10, 20+).
- Категория коррозионной агрессивности — C1…C5 (соответствие ISO/EN или национальным классификациям).
- Наличие химического воздействия — кислоты, щёлочи, растворители и прочие (учитывается при выборе эпоксидных/фторполимерных систем).
- Температурный диапазон — минимальная и максимальная температура эксплуатации, важен для выбора термостойких или гибких систем.
Выходные результаты
- Состав рекомендованной схемы (слой 1, слой 2, …) с указанием назначения слоя (грунт, промежуточный, финиш).
- Ориентировочное значение DFT для каждого слоя (в мкм) и суммарная ориентировочная толщина (DFT_total).
- Краткие замечания по подготовке поверхности (пескоструй, фосфатирование, дегрессация), контролю адгезии и условиям нанесения (температура/влажность).
- Предупреждения: необходимость горячего цинкования при контакте с грунтом, использование фторполимеров при агрессивной химии и т.п.
- CSV-выгрузка рекомендованной схемы и примечаний для документации.
Алгоритм расчёта
В основе расчёта — последовательные поправки к базовой ориентировочной толщине по категории:
Базовый ориентир по категории коррозии: \( \mathrm{DFT_{base}} = f(\mathrm{C}) \) (например, C1→40 мкм, C2→60 мкм, C3→80 мкм, C4→120 мкм, C5→200 мкм).
Учитываем множители:
$$
\mathrm{DFT_{corr}} = \mathrm{DFT_{base}} \times M_{\mathrm{env}} \times
$$
$$
\times M_{\mathrm{substrate}} \times M_{\mathrm{life}}
$$
где \(M_{\mathrm{env}}\) — множитель среды (морская, грунт, УФ и т.д.), \(M_{\mathrm{substrate}}\) — поправка по материалу (например, алюминий, оцинковка), \(M_{\mathrm{life}}\) — фактор срока службы (1.0 — базовый, >1 — долгое обслуживание).
Далее DFT распределяется по слоям в соответствии с выбранной технологической схемой (например, цинк 70–120 мкм + эпоксид 150 мкм + полиуретан 40 мкм). При расчёте суммарная толщина округляется и сопоставляется с рекомендованными диапазонами для каждого слоя.
Типовые схемы покрытий
| Схема | Состав слоёв | Когда применять |
|---|---|---|
| Цинк + эпоксид + полиуретан | Горячее цинкование (70–120 мкм) → Эпоксид (125–250 мкм) → Полиуретан финиш (30–60 мкм) | Морская атмосфера, сильная химическая агрессия, долговременная наружная эксплуатация |
| Грунт + порошковая краска | Грунт (30–50 мкм) → Порошковая краска (60–120 мкм) | Внутренние и наружные условия без экстремальной соли/химии, корпусные элементы |
| Эпоксидная мастика | Эпоксидное покрытие (200–400 мкм) или битум/мастика (200–1000 мкм) | Контакт с грунтом, подземная часть опор |
| Анодирование / специализированный грунт | Анодирование/фосфатирование → ЛКМ или фторполимер | Алюминий, где важна коррозионная и УФ-устойчивость |
| Фторполимерное покрытие | Грунт + фторполимерный финиш (20–40 мкм) | Высокая УФ-стойкость и химическая стойкость, архитектурные и агрессивные среды |
Подготовка поверхности
- Пескоструйная очистка (Sa 2½ / Sa 3) — предпочтительно для стальных элементов перед горячим цинкованием и эпоксидными системами; обеспечивает хорошую адгезию и профилирование поверхности.
- Дегрессация и обезжиривание — обязательны при нанесении многих ЛКМ и порошковых покрытий.
- Фосфатирование/пассивация — для оцинкованных и алюминиевых поверхностей; уменьшает риск отслоения и улучшает адгезию.
- Контроль влажности и температуры при нанесении — особенно важен для эпоксидных и полиуретановых систем.
Пример расчёта
Параметры: наружная прибрежная среда (прибрежный город), материал — неоцинкованная сталь, срок службы 15 лет, категория C4.
Шаги:
- Базовая DFT по C4: 120 μm.
- Множитель по среде (прибрежный город): \(M_{\mathrm{env}} \approx 1{,}4\).
- Множитель по сроку 15 лет: \(M_{\mathrm{life}} \approx 1{,}15\).
- Итого скорректированная базовая толщина: 120 х 1,4 х 1,15 = 193,2 мкм.
- Выбор схемы: Горячее цинкование (80 мкм) + эпоксид (100–150 мкм) + полиуретан (40 мкм) даст суммарно ориентировочно 220–270 мкм, что обеспечивает запас по сравнению с рассчитанным ориентиром и технологические допуски.
Справочная таблица покрытий
| Покрытие | DFT, мкм | Ключевые свойства |
|---|---|---|
| Горячее цинкование | 70–140 | Катодная защита, хорошая основа для дальнейшей покраски |
| Эпоксидное покрытие (толстые слои) | 125–400 | Отличная химическая стойкость, влагозащита |
| Полиуретановый финиш | 30–80 | УФ-стойкость, декоративный финиш |
| Порошковая краска | 60–120 | Долговечность, эстетика, простота нанесения |
| Фторполимер | 20–40 | Высокая УФ и химстойкость, высокая стоимость |
| Битум / мастика | 200–1000 | Отличная влагозащита для грунтовых контактов |
| Материал | Среда | Рекомендуемое покрытие | Срок защиты |
|---|---|---|---|
| Сталь углеродистая | Атмосфера промышленная, с SO₂ | Гальваническое цинкование + окраска эпоксидной эмалью | 15–20 лет |
| Сталь углеродистая | Морская атмосфера | Металлизация цинком + полиуретановая краска | 20–25 лет |
| Сталь легированная | Контакт с пресной водой | Эпоксидное покрытие многослойное | 10–15 лет |
| Алюминий | Агрессивная атмосфера (морская соль) | Анодирование + органосилановый слой | 20–30 лет |
| Алюминий | Сухие внутренние помещения | Не требует покрытия либо прозрачное анодирование | 30+ лет |
| Медь | Атмосфера умеренная | Естественная патина или защитный лак | 50+ лет |
| Цинк | Атмосфера промышленная | Окраска акриловой или эпоксидной краской | 10–15 лет |
| Нержавеющая сталь | Морская вода (погружение) | Пассивирование + катодная защита | 30–50 лет |
| Чугун | Грунт влажный | Битумное или эпоксидное покрытие | 20–30 лет |
- Всегда исходите из реальной подготовки поверхности: плохо подготовленная поверхность снижает срок службы покрытия гораздо сильнее, чем небольшое отклонение в DFT.
- Для наружных и прибрежных условий отдавайте приоритет схемам с комбинированной защитой (цинк + толстый эпоксид + финишный слой) — это даёт как барьер, так и катодную защиту.
- При контакте с грунтом используйте мастичные/битумные системы или специализированные антикоррозионные композиции, предназначенные для подземного применения.
- При химическом воздействии уточняйте стойкость конкретного состава у производителя; иногда требуется фторполимер или специально модифицированный эпоксид.
- Организуйте контроль качества: измерение DFT, испытания на адгезию (клей-тест), визуальный и лабораторный контроль (соль/распыление, климатические камеры).
Калькулятор даёт ориентировочные инженерные рекомендации. Он не заменяет полноценные технические спецификации и лабораторные испытания. Не учитываются локальные дефекты, неровности геометрии, микрокоррозия под покрытием, динамическое воздействие температур и механических нагрузок. Для критичных объектов требуется подтверждение у производителей покрытий и проведение испытаний по реальным условиям.
Контрольные пункты перед нанесением
- Проверить выполнение требований по очистке поверхности (профиль, степень очистки).
- Убедиться в правильной температуре и влажности при нанесении.
- Согласовать с поставщиком покрытия допустимые пределы DFT и режимы сушки/отверждения.
- Определить метод контроля: DFT-мётр, тест на адгезию, выборочные испытания в камере ускоренного коррозионного теста.
Примечание: числовые ориентиры и диапазоны в таблицах — типичные практические значения. Для проектной документации используйте нормативы, паспорта материалов и протоколы испытаний.
