Бестрансформаторный блок питания на основе гасящего конденсатора — это крайне компактное и дешёвое решение, подходящее для питания маломощной электроники, особенно когда габариты и стоимость критичны. Но его выбор и проектирование требуют понимания рисков и ограничений, особенно в части безопасности. Онлайн-калькулятор рассчитает параметры такого БП с гашением переменного тока с помощью последовательного конденсатора, без применения развязывающего трансформатора. Подходит для маломощных схем с постоянным потреблением тока.
Что рассчитывает калькулятор
- Ток, протекающий через нагрузку.
- Напряжение на резисторе (нагрузке).
- Падение напряжения на конденсаторе.
- Реактивное сопротивление \(X_c\).
- Полную мощность, потребляемую схемой.
- График переменного тока через нагрузку за 1 период.
Как пользоваться
- Установите напряжение и частоту сети.
- Выберите ёмкость гасящего конденсатора, в микрофарадах.
- Укажите сопротивление нагрузки.
- Смотрите результаты и форму тока на графике.

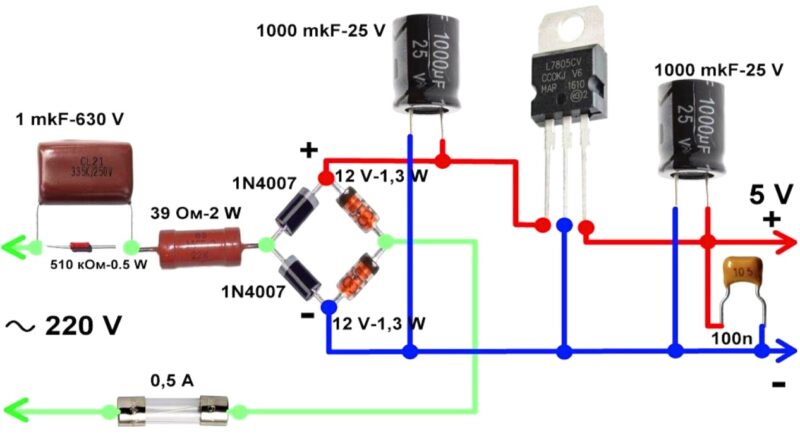

Полная схема блока питания
Основой схемы выступает конденсатор переменного тока, чаще всего типа X2, рассчитанный минимум на 275 В AC. Его основная задача — ограничивать ток за счёт реактивного сопротивления, при этом практически не рассеивая мощность в виде тепла. Величина ёмкости напрямую определяет максимально допустимый ток в цепи. Например, 0.47 мкФ обеспечит около 80 мА, что достаточно для питания микроконтроллера с парой индикаторов или реле.
Такие схемы не любят высокую мощность — они экономичны и удобны лишь до определённого предела, примерно до 2 Вт. Если требуется больше, лучше использовать импульсный источник питания. А если нужно сохранить компактность, но при этом обеспечить безопасность, разумнее применить готовый AC-DC модуль с изоляцией, например на базе HLK-PM01 или его аналогов.

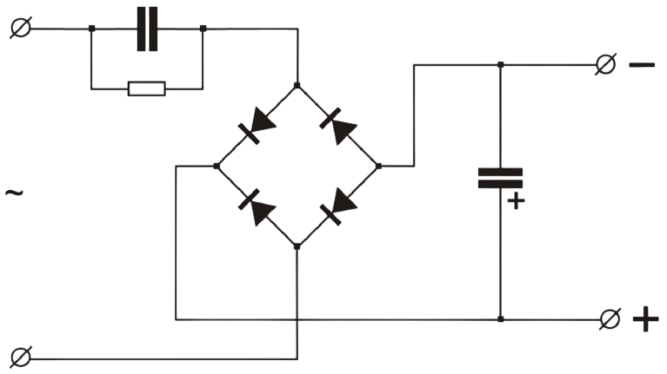

- Сеть 220В переменного тока подаётся через конденсатор \(C\) и защитный резистор на выпрямитель и нагрузку.
- Ток ограничивается за счёт реактивного сопротивления \(X_c \).
- Выходное напряжение зависит от соотношения \(X_c\) и \(R_{нагрузки}\).
Поскольку через конденсатор проходит переменное напряжение, сразу после него размещают диодный мост для выпрямления и, как правило, электролитический конденсатор для сглаживания. Напряжение на выходе может быть нестабильным без дополнительной стабилизации, особенно если нагрузка непостоянна. В типичной конфигурации ставят стабилитрон, либо используют маломощный линейный стабилизатор, подбирая его так, чтобы падение напряжения было минимальным, а теплоотдача допустимой.
Формулы расчёта
1. Реактивное сопротивление конденсатора:
$$
X_c = \frac{1}{2 \pi f C}
$$
2. Полное сопротивление цепи:
$$
Z = \sqrt{R^2 + X_c^2}
$$
3. Ток через нагрузку:
$$
I = \frac{V_{AC}}{Z}
$$
4. Напряжение на нагрузке:
$$
V_R = I \cdot R
$$
5. Мощность, выделяемая на нагрузке:
$$
P = I^2 \cdot R
$$
На графике в программе показан ток нагрузки как синусоидальная кривая, соответствующая одному периоду сети. Амплитуда зависит от частоты, ёмкости и сопротивления нагрузки.
| Ток нагрузки | Нужная ёмкость, мкФ |
|---|---|
| 5 мА | 0.03 |
| 10 мА | 0.06 |
| 15 мА | 0.09 |
| 20 мА | 0.12 |
| 25 мА | 0.15 |
| 30 мА | 0.17 |
| 40 мА | 0.23 |
| 50 мА | 0.29 |
| 60 мА | 0.35 |
| 70 мА | 0.41 |
| 80 мА | 0.47 |
| 90 мА | 0.52 |
| 100 мА | 0.58 |
| 120 мА | 0.70 |
| 150 мА | 0.87 |
| 200 мА | 1.16 |
Важно понимать, что такая схема не обеспечивает гальванической развязки от сети. Это значит, что весь низковольтный контур потенциально находится под сетевым потенциалом. По этой причине использовать такие блоки следует строго в устройствах, где корпус полностью изолирован и недоступен пользователю. Любая попытка подключить внешние интерфейсы вроде USB или UART без изоляции создаёт угрозу поражения током.
Нагрев и старение компонентов тоже не стоит недооценивать. Пленочные конденсаторы с течением времени теряют ёмкость, особенно если подвергаются перегрузкам по напряжению или температуре. Поэтому выбирать нужно с запасом как по току, так и по температурному диапазону. А ограничительный резистор перед входом, хоть и кажется мелочью, может защитить от бросков тока при включении — особенно если после выпрямителя стоит большой электролит. Подробнее о схемотехнике, работе и сборке таких источников, читайте в этой статье.
