Калькулятор расшифровки марок сталей и сплавов

Введите марку стали или сплава

Расшифровать

Скачать результат

Программа поможет быстро получить понятную картину состава и свойств практически всех популярных сталей и сплавов, как твердых, так и мягких (бронза, латунь и так далее). Пользователь вводит марку стали и получает таблицу с процентным содержанием входящих элементов, основные физико-механические характеристики и наглядный график. Инструмент создан для тех, кто выбирает материал для деталей, хочет свериться с типичными свойствами марки или получить сравнение нескольких вариантов без глубокого изучения справочников.

✍ Калькулятор служит помощником при выборе материала для конструкции, при подготовке технического задания или при первичной оценке пригодности марки под задачу. Он удобен при подборе заменителей марок, при сравнении прочности и плотности, при подготовке чертежей и спецификаций. Программа даёт ориентировочные значения. Для критичных конструкций следует сверяться с нормативной документацией производителя и с ГОСТами.

Как пользоваться сервисом

В поле введите точное обозначение марки стали или сплава. Можно использовать как русское, так и латинское написание. После ввода нажмите кнопку расшифровать. В таблице появится полное название марки, состав в масовых процентах и основные свойства. На графиках показана справочная зависимость выбранного свойства от ключевого параметра. Один график показывает типовую зависимость прочности от содержания углерода для сталей. Для твёрдых карбидных сплавов график отображает твёрдость в зависимости от содержания связующего кобальта. Для цветных и лёгких сплавов график показывает прочность в зависимости от плотности сплава. Ниже располагается кнопка скачать для сохранения результата в виде изображения.

Что рассчитывается и какие формулы используются

Калькулятор не проводит сложного моделирования. Задача — представить ориентиры и привести расчёты в понятной форме. Основные расчёты упрощенные.

Массовая доля элемента в сплаве рассчитывается по формуле:

mass% = element_mass / total_mass * 100

Для оценки свойств использована взвешенная усреднённая модель. Если нужно получить среднее свойство P для смеси компонентов то применяется простая формула среднего значения по массе:

P_average = sum( fraction_i * P_i )

Для графиков используются справочные эталонные точки построенные по базисным маркам и далее отображается линейная или кусочно-линейная аппроксимация для наглядного сравнения. Для стали основное влияние на предел прочности оказывает содержание углерода. Для твёрдых карбидных сплавов ключевой параметр это процент связующего кобальта. Для неметаллических и цветных сплавов полезно сравнивать предел прочности с плотностью как индикатор удельной прочности.

Что увидим в результате

В таблице показывается полная запись марки, состав по основным элементам в процентах, ориентировочные значения: предел прочности в мегапаскалях, предел текучести в мегапаскалях, относительное удлинение в процентах и плотность в граммах на кубический сантиметр. График справочной зависимости выделяет стандартную синюю кривую для класса материалов и отдельной красной точкой отмечает выбранную марку. Под таблицей приводятся краткие практические рекомендации по применению марки и указания в каких случаях её лучше или хуже использовать.

📊 Значения в базе ориентировочные. Они предназначены для предварительной оценки и быстрого сравнения. Для детального проектирования необходимо опираться на нормативы ГОСТ, паспорта производителя и испытания. Если марка отсутствует в базе, можно ввести ближайший аналог по составу и сравнить результаты.

Справочные таблицы сплавов

Твёрдые сплавы — свойства и зарубежные аналоги

• Аналог ISO — условное соответствие классу ISO P / K
• Плотность — г/см³
• Прочность — предел прочности при изгибе, МПа (типично для карбидов)
• Температура — рабочая термостойкость, °C (не плавление)

ВК — WC–Co

ТК — WC–TiC–Co

ТТК — WC–TiC–TaC–Co

Т — титано-вольфрамовые

Никелевые и спецкарбиды

КНТ и СТИ

СОМ / ОМ / специальные

Стали инструментальные

Бронзы, латуни, алюминиевые, магниевые, никелевые сплавы

Буквенные обозначения легирующих элементов

Важные практические замечания

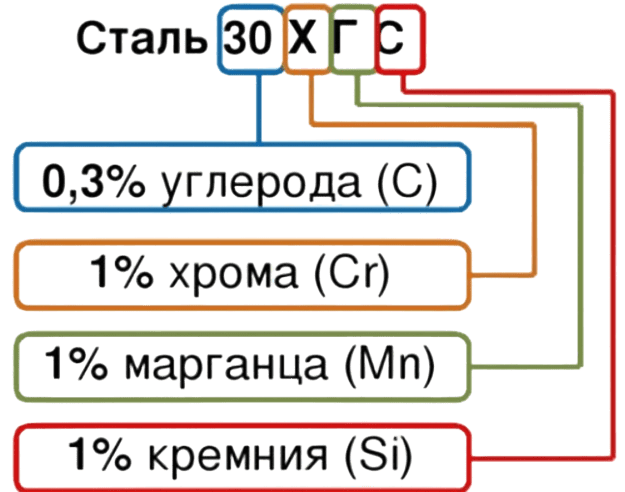

• Цифры после букв обычно означают содержание элемента в процентах
• Отсутствие цифры — содержание менее 1%
• Первая цифра в марке стали почти всегда указывает процент углерода ×100
• В высоколегированных сталях букв может быть много, порядок важен

Список рекомендуемой литературы

Учебники и фундаментальные издания

1. Брюханов, Ю. В., Викторов, В. Я. — Материаловедение в машиностроении. Основы структуры, свойства и применения металлов и сплавов.
2. Кузнецов, В. Н. — Материаловедение металлов: Учебник. Классический университетский курс по структуре, фазам, механическим свойствам.
3. Горяинов, Г. И. — Металловедение стали и сплавов. Подробное изложение теории и практики изучения сталей и легированных сплавов.
4. Новиков, И. И. — Структура и свойства стали. Сосредоточено на влиянии легирующих элементов и термической обработки.
5. Бейзеров, В. Е. — Основы физики прочности и пластичности металлов. Теория дефектов кристаллической решётки, механизмы деформации.

Справочники по составу и характеристикам

6. Справочник по сталям и сплавам / Под ред. А. Г. Дёминa. Большой справочник марок, составов и основных свойств.
7. Волков, А. Ф., Лебедев, Ю. В. — Справочник инженерa по сталям и сплавам. Практическое руководство по маркам, назначению и применению.
8. Канарский, Ю. Н. — Справочник по легированию металлов. Таблицы влияния легирующих элементов на свойства.
9. Терещенко, Ю. Н. — Фазовые превращения в сталях и сплавах. Детальное описание превращений, упрочнения и фазовых диаграмм.
10. Кулаков, В. П. — Металлы и сплавы: справочник конструктора. Таблицы свойств, области применения, термическая обработка.

Специализированные и практические руководства

11. Брагинский, А. Е. — Термохимическая обработка стали. Наглядные схемы и результаты для закалки, отпусков, цементации.
12. Шематов, А. В. — Технология обработки металлов давлением. Влияние структуры на пластичность и деформацию.
13. Хавинсон, И. С., Левшунов, В. Ю. — Конструкционные стали и сплавы. Классификация, применение, стандарты.
14. Елисеев, А. И. — Коррозия металлов и защита от коррозии. Практическое руководство по стойкости сплавов в среде.
15. Дьяков, П. Г., Потоцкий, С. В. — Механические свойства материалов. Оценка прочности, пластичности, усталостной стойкости.
