Рассчитать результирующую силу надо когда несколько отдельных сил действуют на одну точку или тело и требуется узнать их суммарное действие. Результирующая показывает, в каком направлении и с какой силой будет действовать общая сила. Это нужно при решении задач по статикам, механике тел, при проектировании креплений, расчётах на машине и при разборе школьных и вузовских задач.
✍ Калькулятор экономит время и снижает риск ошибок при сложении векторов, особенно когда силы заданы в разных видах: в виде компонента по координатам или через модуль и угол. Он одинаково полезен для школьников, студентов и инженеров на этапе быстрого анализа.
Обычный набор входных данных выглядит так: список сил с их величиной и направлением. В 2D вводят модуль силы и угол относительно оси, или сразу компоненты Fx и Fy. В 3D вводят компоненты Fx, Fy и Fz. Можно задать массу тела чтобы получить ускорение, время воздействия чтобы получить импульс и небольшую длину перемещения для расчёта работы результирующей.

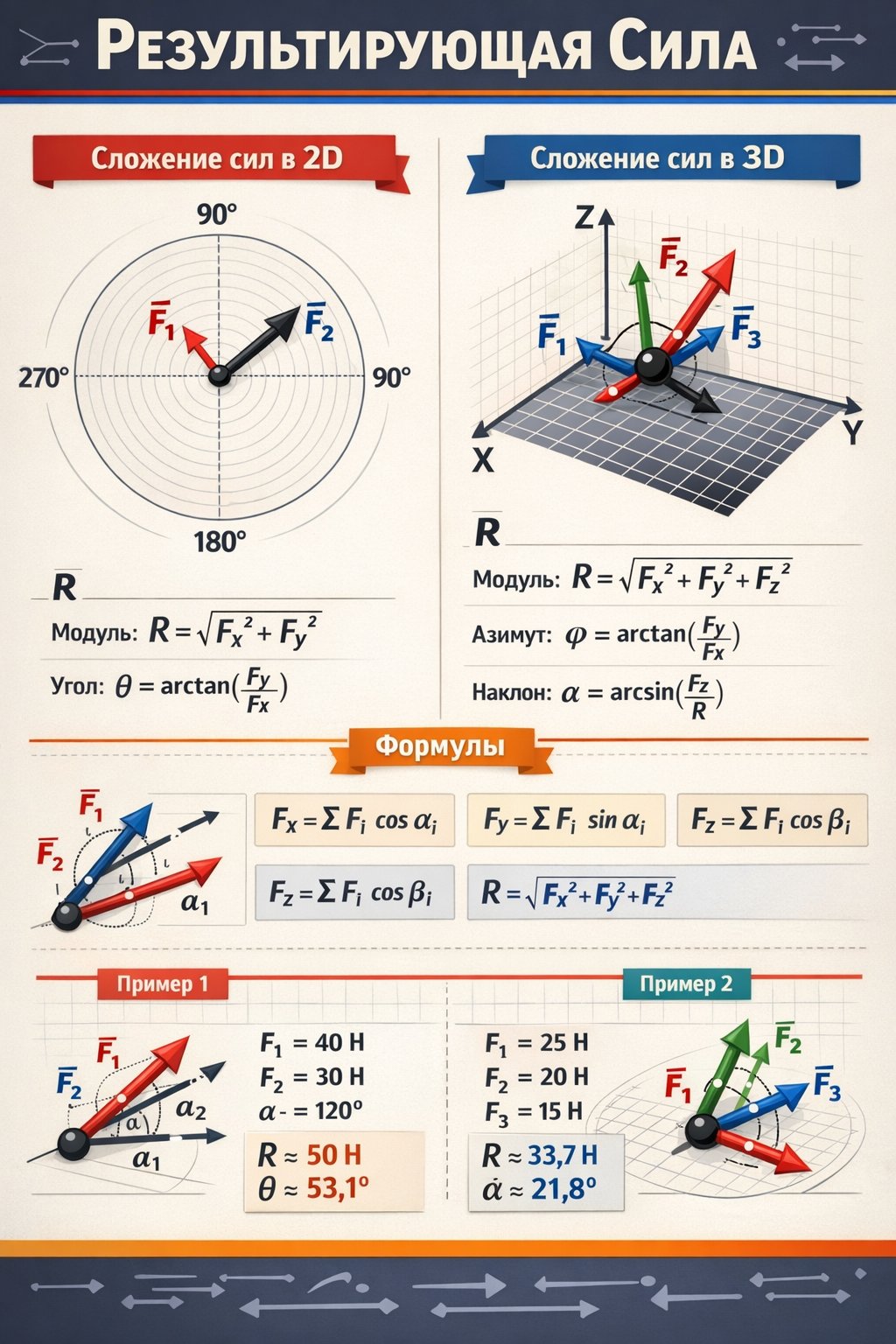

Основные формулы в калькуляторе
| Название | Формула | Коротко |
|---|---|---|
| Сумма проекций, компоненты результирующей | F_x = Σ F_{x_i}, F_y = Σ F_{y_i}, F_z = Σ F_{z_i} | Складываются все проекции по осям |
| Модуль результирующей | |F| = √(F_x² + F_y² + F_z²) | Длина векторного результата |
| Угол в плоскости 2D | θ = atan2(F_y, F_x) | Направление результирующей от оси X в градусах |
| Ускорение | a = F_res / m | Если задана масса тела |
| Импульс при постоянной силе | J = F_res · Δt | Сила умножается на время воздействия |
| Работа | W = F_res · Δr = F_res × s × cosφ | При известном перемещении и угле между силой и перемещением |
Как программа считает шаг за шагом
Алгоритм простой и прозрачный. Каждый ввод преобразуется в компоненты по осям. Если сила задана через модуль и угол, помимо модуля рассчитывают Fx и Fy по формулам Fx = F cos θ и Fy = F sin θ. Затем для всех сил суммируют Fx, Fy и Fz. После этого по суммам находят модуль, угол и при желании дополнительные величины.
Типовые ошибки пользователей
| Ошибка | Почему возникает | Как избежать |
|---|---|---|
| Перепутаны градусы и радианы | Часто углы вводят в радианах по привычке программирования | Всегда проверять еденицы угла, интерфейс калькулятора показывает градусы |
| Неправильный знак компоненты | Неправильная ориентация осей или неверный угол | Использовать стандартную систему координат, при сомнении задать компоненты вручную |
| Забыли нулевые компоненты в 3D | В 2D иногда 3D-компоненты остаются пустыми | Если используется 3D, задавать все три компоненты или переключиться в 2D |
Практические примеры с подробными расчётами
Пример 1, два вектора в 2D
Пусть две силы действуют в одной точке. Сила A равна 40 Н, направлена под углом 30 градусов от оси X вправо вверх. Сила B равна 30 Н, направлена под углом 140 градусов.
Шаг 1, перевод в компоненты
Fx_A = 40 × cos 30 = 40 × 0,8660 = 34,64 Н
Fy_A = 40 × sin 30 = 40 × 0,5 = 20,00 Н
Fx_B = 30 × cos 140 = 30 × cos(180 − 40) = 30 × (−cos 40) = 30 × (−0,7660) = −22,98 Н
Fy_B = 30 × sin 140 = 30 × sin 40 = 30 × 0,6428 = 19,28 Н
Шаг 2, суммирование компонент
F_x = 34,64 − 22,98 = 11,66 Н
F_y = 20,00 + 19,28 = 39,28 Н
Шаг 3, модуль и направление
|F| = √(11,66² + 39,28²) = √(135,96 + 1543,00) = √1678,96 = 40,98 Н
θ = atan2(39,28, 11,66) ≈ 73,3 градуса
Итог: результирующая направлена примерно под углом 73 градуса и равна 41 Н.
Пример 2, три компоненты в 3D
Даны силы с компонентами
F1 = (10, 5, 0) Н, F2 = (−3, 7, 2) Н, F3 = (4, −2, 6) Н.
Шаг 1, суммирование по осям
F_x = 10 − 3 + 4 = 11 Н
F_y = 5 + 7 − 2 = 10 Н
F_z = 0 + 2 + 6 = 8 Н
Шаг 2, модуль
|F| = √(11² + 10² + 8²) = √(121 + 100 + 64) = √285 = 16,88 Н
Шаг 3, азимут и угол подъёма
Азимут в горизонтальной плоскости = atan2(10, 11) ≈ 42,5 градуса
Угол подъёма относительно горизонтали = arcsin(F_z / |F|) = arcsin(8 / 16,88) ≈ 28,8 градуса
Таблица формул и кратких указаний
| Действие | Формула | Примечание |
|---|---|---|
| Компонента силы из модуля и угла | Fx = F × cos θ, Fy = F × sin θ | Угол в градусах |
| Сложение сил | ΣFx, ΣFy, ΣFz | Складываются по отдельным осям |
| Модуль | |F| = √(Fx² + Fy² + Fz²) | Если 2D, то Fz = 0 |
| Ускорение | a = F / m | Масса в килограммах |
| Импульс | J = ∫F dt, при постоянной силе J = F × Δt | Единицы Н·с |
Как пользоваться сервисом
Включить режим 2D если силы лежат в плоскости. Вводить угол в градусах, нуль отвечает направлению вправо по оси X и растёт против часовой. При сомнении в знаках вводить компоненты вручную. Для трёхмерных задач использовать режим 3D и задавать все три компоненты. Кнопка добавить силу позволяет быстро составить набор. При анализе механики тела вводить массу для расчёта ускорения. Кнопка скачать снимок полезна для отчёта.
Если векторная сумма двух сил даёт ноль, их проекции по осям тоже будут нулевые. При сомнении проверить отдельно ΣFx и ΣFy. Для трёхмерных задач аналогично. При больших числах сначала масштабировать ввод окружением, например уменьшить значения для теста, потом вернуть реальные.
Справочная таблица единиц и преобразований
| Величина | Обозначение | Единица |
|---|---|---|
| Сила | F | Ньютон, Н |
| Модуль вектора | |F| | Ньютон, Н |
| Масса | m | Килограмм, кг |
| Ускорение | a | м/с² |
| Импульс силы | J | Н·с |
Когда результирующая равна нулю
Нулевая результирующая означает, что суммарное действие сил исчезает и тело сохраняет скорость если внешних возмущений нет. Практически это повод проверить ошибки ввода. Точно нулевую результирующую получают только при аккуратной балансировке проекций.

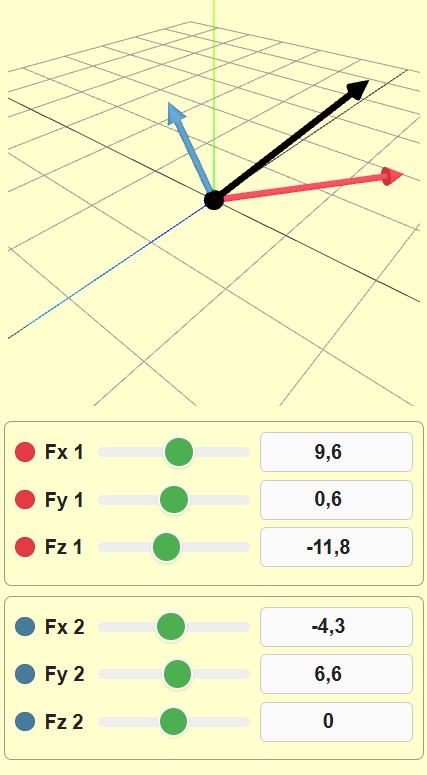

📈 На графике стрелки входных сил одного цвета легко сравнивать с результирующей чёрной стрелкой. Масштаб длины стрелок в инструменте сделан так чтобы самые большие силы не выходили за холст и чтобы маленькие оставались видимыми. Если стрелки выглядят необычно, проверить максимумы входных данных.
Книги и источники для изучения
Рекомендованная литература для тех кто хочет знать больше по данной тематике. Книги в списке помогут как с теорией, так и с практикой решения задач.
- И. Е. Иродов — Задачи по общей физике. Сборник задач с подробными указаниями по решениям.
- Л. Д. Ландау, Е. М. Лифшиц — Теоретическая физика. Том 1. Механика. Классический курс по механике.
- Т. И. Трофимова — Курс физики. Учебник с понятной подачей базовой механики.
- А. И. Аркуша — Техническая механика. Практическое пособие по задачам инженерного профиля.
- К. С. Кузнецов — Физика. Часть 1. Механика. Лекции и примеры для студентов технических специальностей.
- А. Зоммерфельд — Механика. Классический учебник по теоретической механике.
- И. В. Савельев — Курс общей физики. Том 1. Механика. Учебный материал с задачами и примерами.
