Калькулятор системы капельного полива

Капельное орошение представляет собой наиболее технологичный и экономически оправданный метод доставки влаги к растениям. Вода подается микродозами непосредственно в прикорневую зону. Это полностью исключает расход ценного ресурса на испарение с поверхности открытого грунта и питание сорняков в междурядьях. Правильно рассчитанная магистраль повышает урожайность на 30–50 % при одновременном снижении потребления воды в 2–3 раза. Представленный калькулятор позволяет смоделировать гидравлические процессы в трубах и лентах, чтобы избежать типичных ошибок при закладке инженерных коммуникаций на участке.

💧 Основа долговечной сети — точный математический баланс между возможностями источника водоснабжения и аппетитами конечных потребителей — капельниц. Если подключить слишком много эмиттеров к тонкой трубе, последние растения в ряду останутся сухими из-за падения давления. Если подать избыточный напор, тонкостенная лента банально лопнет по шву. Программа автоматизирует эти вычисления, но понимание базовых принципов гидродинамики необходимо каждому растениеводу для грамотного чтения результатов.

Главные параметры гидравлического расчета

Кровеносной системой любого полива выступает разводящая слепая труба. Обычно используется полиэтилен низкого давления черного цвета. Темный пигмент защищает воду от проникновения ультрафиолета, что полностью исключает цветение жидкости и размножение водорослей, способных за сутки наглухо забить микроскопические лабиринты эмиттеров. Ключевая характеристика трубы — внутренний диаметр. Именно он определяет, какой объем воды способен пропустить трубопровод за единицу времени без критического гидродинамического сопротивления.

Внутри любой трубы возникает трение. Чем быстрее движется поток, тем сильнее вода трется о стенки, превращая кинетическую энергию в тепловую. Это явление называется потерей напора на трение. Увеличение скорости потока в 2 раза приводит к росту сопротивления почти в 4 раза. Поэтому инженеры всегда стараются держать скорость потока в пределах от 0,5 до 1,5 метров в секунду. Заужение магистрали ради экономии на фитингах — самая частая причина неработающих систем.

📈 Давление в сети измеряется в барах или атмосферах. 1 бар примерно равен 10 метрам вертикального водяного столба. Для работы стандартной капельной ленты требуется поддерживать стабильный напор в диапазоне от 0,5 до 1 бара. Превышение показателя в 1,5 бара критично для мягких лент с толщиной стенки 5–8 mils. Жесткие трубки с интегрированными эмиттерами выдерживают до 3 бар. Если насос выдает 4 бара, перед входом в распределительный коллектор строго обязательно ставится редуктор понижения давления.

Таблица: Пропускная способность ПНД труб при скорости потока 1 м/с

Влияние типа почвы на конфигурацию эмиттеров

Вода распространяется в грунте под действием двух сил — гравитации и капиллярного впитывания. Поведение пятна влажности кардинально меняется в зависимости от механического состава земли. Игнорирование этого факта приводит либо к заболачиванию, либо к пересыханию корней.

На легких песчаных почвах гравитация побеждает капиллярные силы. Вода стремительно уходит вертикально вниз. Пятно увлажнения получается узким и глубоким — похоже на морковку. Чтобы корни соседних растений получили влагу, капельницы должны располагаться близко друг к другу, а расход воды нужен повышенный. Поливать песок следует часто, но короткими циклами.

На тяжелых глинистых участках картина обратная. Мелкие частицы глины медленно пропускают воду. Пятно расползается вширь по поверхности, образуя широкую неглубокую лужу. Если подавать воду слишком быстро, она просто стечет в междурядья. Здесь требуются эмиттеры с минимальным выливом и увеличенным расстоянием между ними. Полив глины должен быть редким, но крайне продолжительным.

Средние суглинки представляют собой идеальный компромисс. Вода равномерно распределяется во все стороны, образуя в разрезе ровный шар или луковицу. Это позволяет использовать стандартные ленты с усредненными параметрами.

Таблица: Подбор параметров капельниц под тип грунта

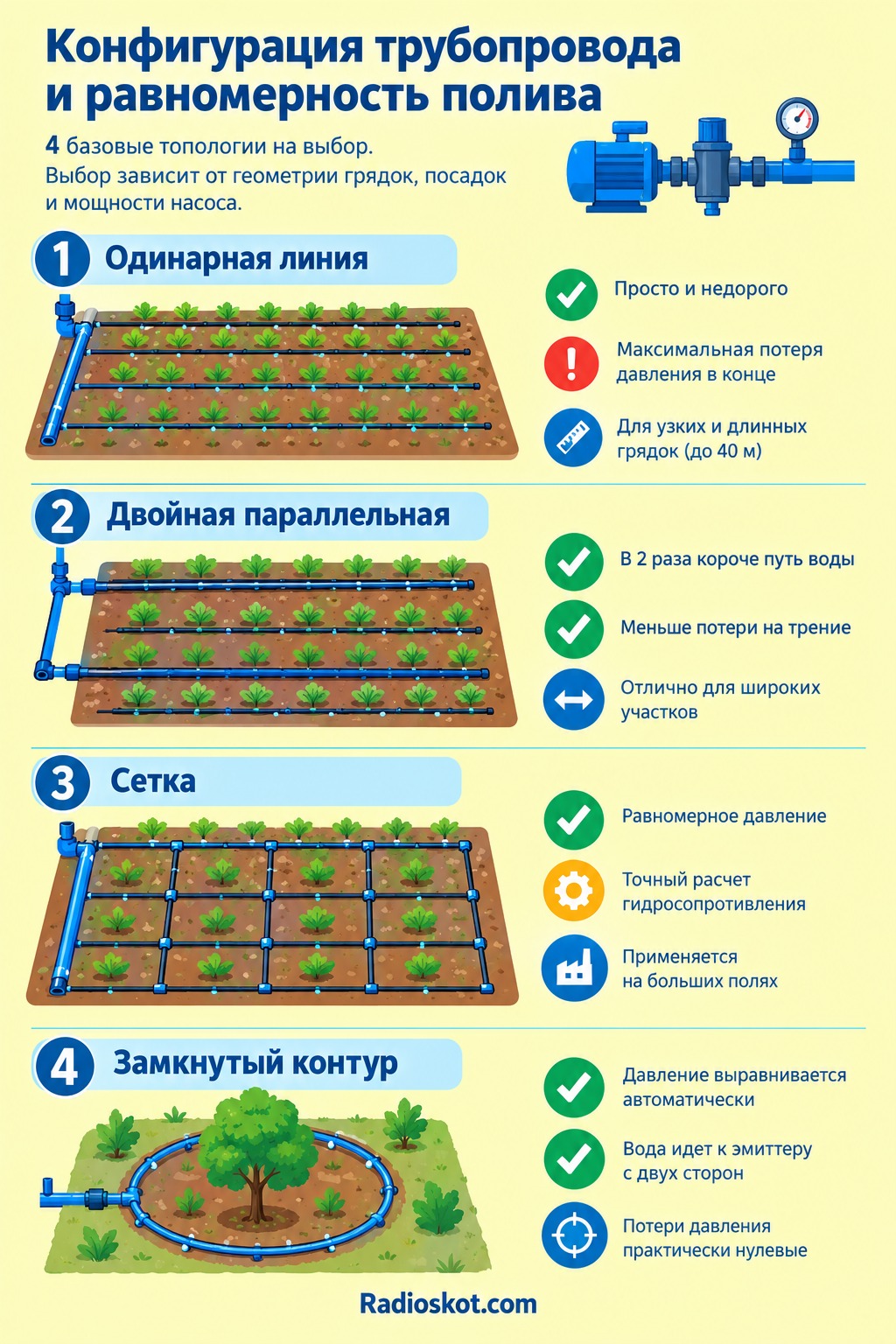

Разбор схем укладки магистрали

Конфигурация трубопровода напрямую влияет на равномерность распределения давления. Калькулятор предлагает на выбор 4 базовые топологии. Выбор зависит от геометрии грядок, расположения посадок и мощности подающего насоса.

• Одинарная линия. Самый простой и дешевый вариант. Магистраль идет по одному краю участка, от нее отходят ленты. Главный минус — максимальная потеря давления в самом конце. Подходит для узких длинных огородов длиной до 40 метров.
• Двойная параллельная. Магистраль разделяется на 2 рукава с помощью тройника. Вода подается с двух сторон или по центру с разветвлением. Это сокращает длину пути воды в 2 раза, что резко снижает потери на трение. Отличный выбор для широких участков.
• Сетка. Подача закольцовывается или распределяется через коллекторы сложной формы. Применяется на промышленных полях. Требует точного расчета гидравлического сопротивления каждого узла.
• Замкнутый контур. Труба укладывается кольцом вокруг зоны посадки, например, вокруг ствола взрослого дерева или по периметру большой клумбы. Давление в такой системе выравнивается автоматически. Вода идет к эмиттеру сразу с двух сторон, что сводит потери давления практически к нулю.

Влияние перепада высот на расчеты

Топография участка играет не менее важную роль, чем трение в трубах. Если магистраль идет под уклон, гравитация помогает насосу. Каждые 10 метров спуска добавляют к давлению в трубе 1 бар. Если огород спускается к реке на 5 метров, на конце линии давление возрастет на 0,5 бара. Для обычной ленты это может стать критичным — ее просто разорвет в нижней точке.

Движение воды в гору, наоборот, отнимает энергию. Подъем на 10 метров гасит 1 бар давления. Если бак стоит на высоте 1 метр от земли, он создает напор всего 0,1 бара. Этого хватит лишь для работы наружных капельниц без компенсации давления. Лента со встроенными лабиринтами при 0,1 бар может не раскрыться или будет капать крайне неравномерно — первые кусты зальет, последние останутся сухими.

Для участков с выраженным рельефом обязательно применение компенсированных капельниц. Внутри них установлена гибкая силиконовая мембрана. При повышении напора мембрана выгибается и сужает проходное сечение, стабилизируя вылив. Такие устройства выдают строго заявленные 2 литра в час при давлении и 0,5, и 3 бара.

Таблица: Потеря давления на трение на 100 метров трубы

Базовые расчетные формулы

Для ручной проверки данных калькулятора применяются упрощенные формулы гидравлики. Основная задача — свести баланс между потребностью растений и возможностями водопровода. Общая потребность сети в воде вычисляется по количеству потребителей:

Q_total = N * q_e

Где Q_total — общий расход в литрах в час. N — общее количество капельниц на участке. q_e — паспортный вылив одной капельницы в литрах в час.

Площадь поперечного сечения трубы для вычисления скорости потока:

S = 3,14 * D² / 4

Где S — площадь в квадратных миллиметрах. D — внутренний диаметр магистрали в миллиметрах.

Требуемое давление насоса складывается из всех потерь и целевого рабочего напора:

P_pump = P_target + P_friction + H * 0,1

Где P_pump — напор на выходе из насоса в барах. P_target — рабочее давление ленты. P_friction — потери на трение в фитингах и трубах. H — перепад высот в метрах.

Практический пример расчета системы

✍ Рассмотрим стандартную задачу. Имеется участок с 10 грядками клубники. Длина каждой грядки 20 метров. Шаг между кустами 0,2 метра. Посадка осуществляется в 2 ряда на одной грядке. Водоснабжение идет от скважинного насоса, выдающего 50 литров в минуту при давлении 3 бара. Участок ровный.

Сначала найдем общее количество эмиттеров. На одну грядку потребуется 2 линии ленты по 20 метров. Итого 40 метров на грядку. Всего 10 грядок — это 400 метров ленты. При шаге 0,2 метра на каждом метре находится 5 капельниц. Умножаем 400 метров на 5. Получаем 2000 капельниц на всем участке.

Выбираем ленту с выливом 1,5 литра в час. Считаем общий водовылив: 2000 * 1,5 = 3000 литров в час. Чтобы перевести это в литры в минуту, делим 3000 на 60. Получается 50 литров в минуту. Это впритык совпадает с максимальной производительностью нашего насоса. Работа на пределе приведет к быстрому износу техники.

Грамотным инженерным решением будет разделить участок на 2 независимые зоны полива по 5 грядок. Для каждой зоны потребуется 25 литров в минуту. Обращаемся к таблице пропускной способности. Для расхода 25 л/мин идеально подходит ПНД магистраль диаметром 25 мм. Магистраль укладывается поперек торцов грядок. Насос будет работать в щадящем режиме, а давления с запасом хватит для стабильного вылива на самых дальних концах лент.

Системы фильтрации

Эмиттер капельной ленты имеет микроскопический канал — лабиринт. Его ширина редко превышает 1 миллиметр. Любая песчинка, чешуйка ржавчины или комок водорослей моментально блокируют проход. Поэтому сердце любой установки — фильтрующий узел.

• Сетчатые фильтры. Дешевые и простые устройства. Внутри пластиковой колбы установлена нержавеющая сетка. Подходят для чистой колодезной воды с небольшим присутствием песка. Очищаются простым промыванием под струей.
• Дисковые фильтры. Более дорогой и надежный класс. Фильтрующий элемент состоит из пакета пластиковых колец с насечками. Вода проходит сквозь плотно сжатые кольца. Они задерживают не только твердые частицы, но и мягкую органику — слизь, водоросли, ил. Незаменимы при заборе воды из открытых рек, прудов или накопительных емкостей.
• Гравийные песчаные станции. Применяются на фермерских полях огромной площади. Работают по принципу природных водоносных слоев. Требуют системы автоматической обратной промывки.

Степень очистки измеряется в микронах. Для капельных лент стандартом является ячейка 130 микрон. Установка фильтра создает дополнительное сопротивление. Чистый сетчатый фильтр отнимает около 0,1 бара давления, но по мере загрязнения этот показатель может вырасти до 0,5 бара. На магистралях ставят манометры до и после колбы — разница их показаний сигнализирует о необходимости чистки.

Внесение удобрений через воду — фертигация

Совмещение полива с подкормкой — главный секрет рекордных урожаев в тепличных хозяйствах. Растворенные в воде соли азота, фосфора и калия доставляются прямо к корневым волоскам в легкоусвояемой форме. Дозировка получается микроскопически точной, удобрения не вымываются дождями в нижние слои грунта.

Инжектор Вентури — самое популярное устройство для частных участков. Это сужающаяся пластиковая трубка, монтируемая в разрыв магистрали. При прохождении узкого горлышка поток воды ускоряется, создавая зону пониженного давления. Через боковой отвод инжектор засасывает концентрированный раствор удобрений из внешнего ведра и смешивает его с основным потоком.

Для работы инжектора Вентури необходим перепад давления между входом и выходом не менее 20 процентов. При монтаже его обвязывают байпасом — обводной линией с краном. Прикрывая основной кран, воду принудительно направляют через инжектор. Это снижает общее давление в сети на 0,3 — 0,5 бара. Этот фактор строго необходимо учитывать в формуле P_pump.

В промышленных садах применяются пропорциональные насосы-дозаторы. Они не требуют перепада напора и приводятся в движение самой протекающей водой. Независимо от колебаний давления, они впрыскивают строго заданный процент удобрений, например 1 литр концентрата на 100 литров воды.

Правила сезонного обслуживания

Система капельного орошения требует регламентного обслуживания. В воде растворены соли жесткости — кальций и магний. При нагревании лент на солнце вода испаряется, а соли осаждаются на стенках эмиттеров в виде белого камня. Со временем это приводит к полному зарастанию отверстий.

🧪 Для борьбы с отложениями применяется кислотование. Раз в месяц в воду через инжектор подается слабая азотная или ортофосфорная кислота. Раствор доводят до показателя pH 4, заполняют им сеть и оставляют на 30 минут. Кислота растворяет известковый налет. После этого трубы обильно промывают чистой водой в течение часа.

Вторая проблема — бактериальная слизь. Для ее уничтожения проводится хлорирование. Гипохлорит натрия отлично выжигает органику внутри глухих труб. Процедура аналогична кислотованию, но смешивать хлор с кислотами категорически запрещено — это вызовет бурную химическую реакцию с выделением токсичного газа.

Подготовка к зиме — критически важный этап. Полиэтилен выдерживает заморозки, но лед внутри жестких фитингов, кранов и фильтров разорвет пластик. В октябре магистрали продувают мощным воздушным компрессором. Давление воздуха выгоняет остатки воды из всех понижений рельефа. Капельную ленту толщиной менее 8 mils обычно утилизируют, так как за один сезон она забивается. Многолетние трубки с толщиной стенки 40 mils и выше остаются зимовать на грядках после тщательной продувки.

Список литературы

• Григоров М.С. Капельное орошение. — Москва: Россельхозиздат, 2012.
• Дубенок Н.Н. Системы микроорошения сельскохозяйственных культур. — КолосС, 2018.
• Кружилин И.П. Инженерные расчеты водоснабжения и гидравлики агрокомплексов. — Агропромиздат, 2020.
• Шейнкин Г.Ю. Техника и организация капельного полива садов и виноградников. — Симферополь, 2015.
• СНиП 2.04.02-84. Водоснабжение. Наружные сети и сооружения (Справочные материалы по расчету ПНД труб).
