Калькулятор теплового сопротивления

Этот калькулятор позволяет рассчитать:

• Коэффициент теплопередачи: на основе длины и теплопроводности;
• Тепловое сопротивление \( R_{\text{th}} \): материала или конструкции;
• Тепловой поток \( Q \): при заданной разности температур.

Как пользоваться калькулятором

1. Введите длину теплопроводящего слоя (в метрах);
2. Введите площадь поперечного сечения (в м²);
3. Укажите теплопроводность материала \( \lambda \) (Вт/(м·К));
4. При необходимости задайте температурную разницу \( \Delta T \);
5. Нажмите кнопку «Рассчитать», чтобы получить значения.

Формулы расчёта

Тепловое сопротивление:

$$
R_{\text{th}} = \frac{L}{\lambda \cdot A}
$$
где:

• \( R_{\text{th}} \) — тепловое сопротивление, К/Вт;
• \( L \) — длина (толщина) теплопередающего слоя, м;
• \( A \) — площадь поперечного сечения, м²;
• \( \lambda \) — коэффициент теплопроводности, Вт/(м·К).

Тепловой поток:

$$
Q = \frac{\Delta T}{R_{\text{th}}}
$$
где:

• \( Q \) — тепловой поток, Вт;
• \( \Delta T \) — температурная разница, К;
• \( R_{\text{th}} \) — тепловое сопротивление, К/Вт.

Пример расчёта

• Толщина слоя \( L = 0{,}01\,\text{м} \);
• Площадь \( A = 0{,}005\,\text{м}^2 \);
• Теплопроводность \( \lambda = 200\,\text{Вт}/(\text{м} \cdot \text{К}) \);
• Температурная разница \( \Delta T = 60\,\text{К} \).

Сначала найдём тепловое сопротивление:

$$
R_{\text{th}} = \frac{0{,}01}{200 \cdot 0{,}005} = 0{,}01\, \text{К/Вт}
$$

Затем тепловой поток:

$$
Q = \frac{60}{0{,}01} = 6000\, \text{Вт}
$$

Применение в электронике

• Тепловое сопротивление часто указывается у резисторов, диодов, микросхем как параметр между кристаллом и корпусом.
• Низкое тепловое сопротивление указывает на хорошую способность компонента рассеивать тепло.
• При проектировании важно убедиться, что температура кристалла не превысит допустимое значение:
  $$
  T_{\text{j}} = T_{\text{ambient}} + P \cdot R_{\text{th}}
  $$
  где \( P \) — рассеиваемая мощность.

Внутреннее тепловое сопротивление резистора

Это физическая характеристика, показывающая, насколько эффективно резистор способен рассеивать теплоту, возникающую в процессе его работы. Оно обозначается как \( R_{\text{th}} \) и измеряется в °C/Вт (градус Цельсия на ватт).

Формула расчёта:

$$
R_{\text{th}} = \frac{\Delta T}{P}
$$
где:

• \( \Delta T \) — разница между температурой корпуса (или кристалла) и окружающей среды, °C;
• \( P \) — рассеиваемая мощность, Вт.

Пример

Если резистор при рассеиваемой мощности 0.5 Вт нагревается до 85 °C, а температура окружающей среды 25 °C:

$$
R_{\text{th}} = \frac{85 — 25}{0.5} = 120\ ^\circ C/\text{Вт}
$$

Факторы влияющие на тепловое сопротивление резистора

• Размер и форма корпуса — крупные корпуса типа TO-220 или металлические корпуса обладают меньшим тепловым сопротивлением;
• Материал и конструкция — керамика, металл, эпоксидная смола, тонкоплёночные и проволочные резисторы имеют разные тепловые характеристики;
• Тип монтажа — SMD-резисторы на плате с тепловыми паяльными площадками рассеивают тепло лучше;
• Окружающая среда — наличие охлаждения, радиаторов, потока воздуха существенно снижает итоговую температуру.

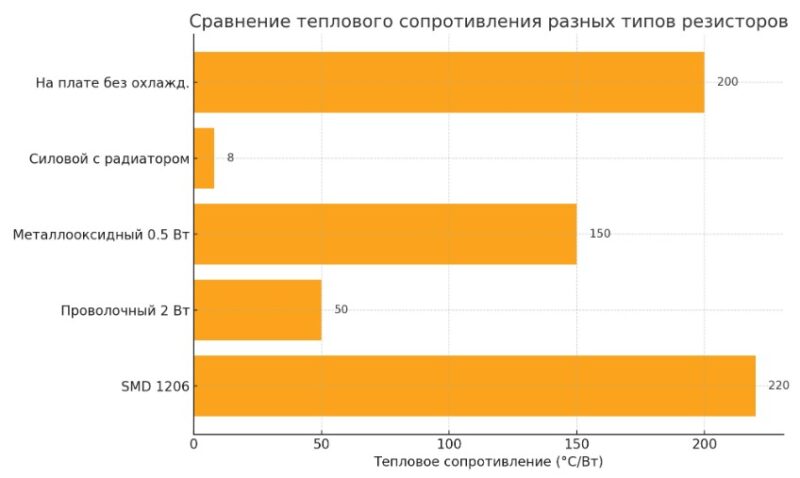

Типичные значения:

Почему важно учитывать \( R_{\text{th}} \)

• Чрезмерное повышение температуры сокращает срок службы резистора;
• Некоторые типы резисторов имеют нелинейное изменение сопротивления с температурой;
• Для силовых схем важно заранее знать, потребуется ли радиатор или дополнительное охлаждение.

Зная внутреннее тепловое сопротивление, можно рассчитать максимально допустимую мощность рассеяния при заданной температуре окружающей среды или наоборот — определить ожидаемый нагрев радиоэлемента в реальных условиях.

Примеры расчётов

Полезно знать

• Материалы с высокой теплопроводностью (например, медь, алюминий) имеют низкое тепловое сопротивление;
• Чем толще и уже материал — тем выше сопротивление;
• Точные расчёты важны для надёжного охлаждения электронных компонентов.

Этот калькулятор полезен инженерам, радиолюбителям и проектировщикам для оценки тепловых характеристик систем.
