Геометрическая фигура с 4 углами и 4 сторонами встречается повсеместно в проектировании, инженерии, строительстве, ландшафтном дизайне. Главная отличительная черта трапеции — в наличии строго 2 параллельных сторон. Остальные 2 стороны не параллельны и неизбежно пересекаются при мысленном продлении линий в пространстве. Правильный расчет площади, периметра, диагоналей, средних линий критически важен для закупки строительных материалов, разметки земельных участков, проектирования механических деталей. Интерактивный калькулятор автоматизирует математические вычисления, мгновенно предоставляя точные данные без риска человеческой ошибки. Расчет вручную отнимает ценное время, особенно когда требуется перебрать 10 или 20 вариантов размеров для поиска оптимального инженерного решения.

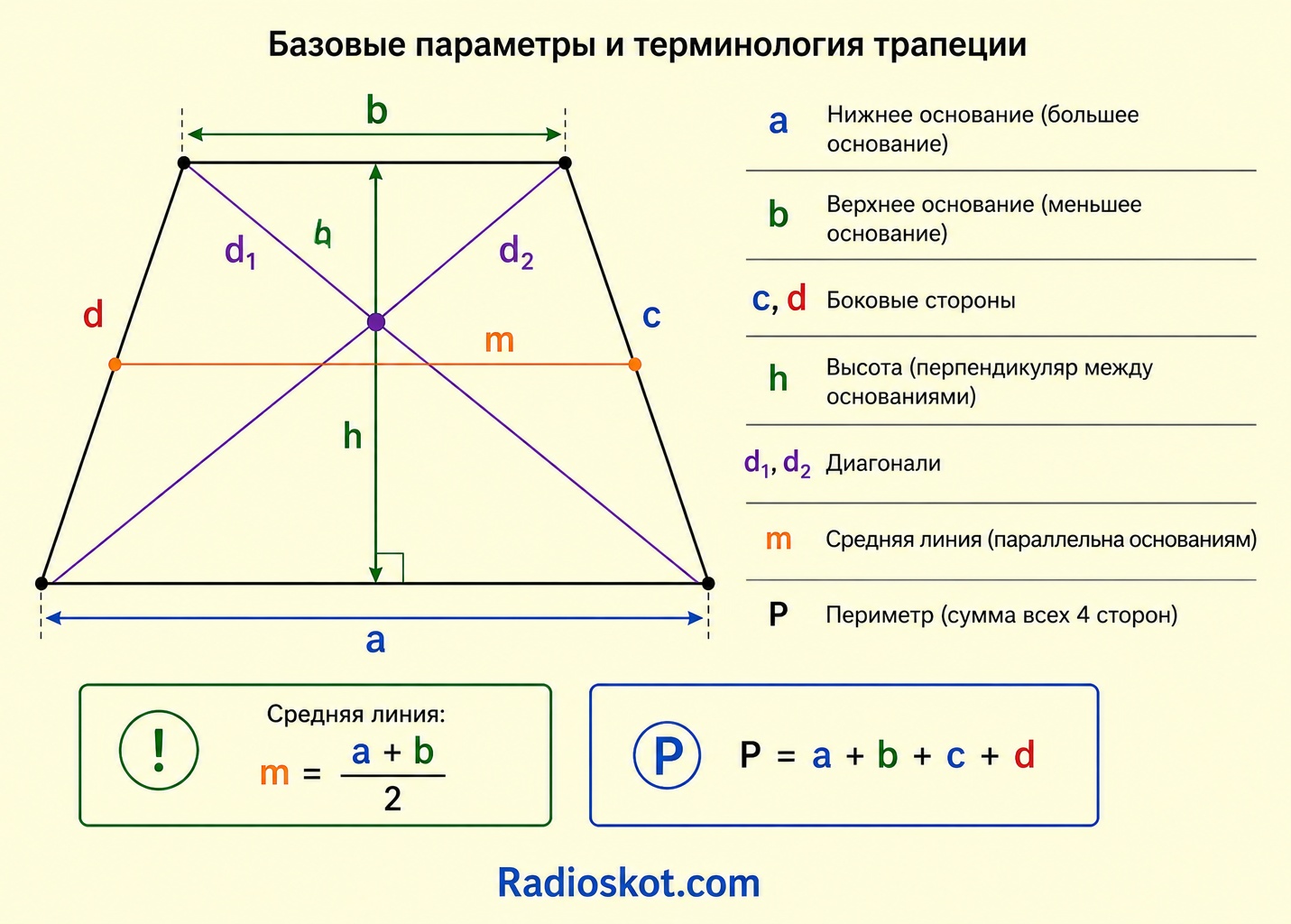

Базовые параметры и терминология трапеции
Любая фигура рассматриваемого типа состоит из набора стандартных элементов. Знание этих компонентов необходимо для правильного ввода исходных данных в поля программного инструмента. Базовыми опорными линиями выступают основания. Нижнее основание принято обозначать латинской буквой a. Верхнее основание обозначается буквой b. Данные линии всегда лежат на параллельных прямых. Боковые грани обозначаются буквами c, d. Они соединяют концы оснований, замыкая контур многоугольника. Если сложить длины всех 4 внешних границ, мы получим периметр P.
Важнейшим внутренним параметром является высота h. Высота представляет собой кратчайшее расстояние между основаниями a, b. На чертеже высота строится как перпендикуляр под углом 90° от любой точки верхнего основания к линии нижнего основания. Диагонали d1, d2 соединяют противоположные вершины многоугольника. Место пересечения диагоналей делит отрезки на пропорциональные части. Линия m, проходящая точно через середины боковых граней c, d, называется средней линией. Длина m всегда параллельна основаниям и в точности равна их среднему арифметическому значению.
Разновидности геометрической формы
В зависимости от соотношения сторон и величины углов выделяют 3 основных типа трапеций. Каждый тип обладает уникальным набором математических характеристик, существенно влияющих на методику расчетов в строительной механике.
- Равнобедренный тип характеризуется полной симметрией относительно вертикальной оси. Боковые грани имеют равную длину c = d. Углы при нижнем основании a равны между собой. Углы при верхнем основании b также равны между собой. Диагонали d1, d2 абсолютно идентичны по длине. Данный тип повсеместно применяется при проектировании крыш с 2 скатами, автомобильных мостов, несущих ферм кранов. Благодаря симметрии расчеты такой фигуры значительно упрощаются.
- Прямоугольный тип содержит 1 прямой угол 90°. В такой фигуре строго 1 боковая грань перпендикулярна обоим основаниям a, b. Эта прямая боковая грань одновременно выступает высотой h фигуры. Диагонали в такой форме имеют разную длину. Сфера применения включает разметку земельных участков, проектирование кровель с 1 скатом, раскрой листового проката.
- Разносторонний тип не имеет равных сторон или прямых углов. Все 4 грани имеют произвольную длину, все 4 угла имеют разную величину. Это самая сложная для ручного расчета форма. Вычисление площади S или углов требует применения сложной тригонометрии, разбиения фигуры на 1 прямоугольник и 2 треугольные формы. Интерактивная программа позволяет получить результат для разносторонней фигуры за 1 секунду без сложных геометрических построений на бумаге.
Математика и расчет площади
Есть 4 основных способа вычисления площади. Программа автоматически выбирает оптимальный алгоритм в зависимости от введенных параметров.
Основной метод использует длину оснований a, b и высоту h. Тригонометрическое выражение выглядит так:
S = ( a + b ) / 2 * h
Данный подход работает для любого типа фигуры без исключений.
Метод через среднюю линию m еще более компактный. Поскольку m = ( a + b ) / 2, выражение площади трансформируется:
S = m * h
Формула незаменима при земельных работах, когда измерить точные длины оснований затруднительно, но легко прокинуть измерительную рулетку по центру участка.
Метод через диагонали применяется в геодезии. Если известны длины диагоналей d1, d2 и угол пересечения между ними α, площадь вычисляется по выражению:
S = d1 * d2 / 2 * sin( α )
Ручной счет требует таблиц Брадиса, но калькулятор выдает результат мгновенно.
Правила расчета периметра и углов
Периметр P показывает суммарную длину всех внешних кромок формы. Параметр критически важен при расчете длины забора, плинтуса, арматурного каркаса, уплотнительной ленты. Расчет осуществляется простым сложением:
P = a + b + c + d
В случае симметричной фигуры формула упрощается до:
P = a + b + 2 * c
Внутренние углы многоугольника подчиняются жестким математическим законам. Фигура содержит 4 вершины, сумма всех углов строго равна 360°. Важнейшее правило гласит: сумма углов, прилегающих к 1 боковой грани, всегда составляет 180°. Если нижний левый угол равен 60°, то верхний левый угол неизбежно равен 180 — 60 = 120°. Знание только 2 углов при нижнем основании a позволяет мгновенно вычислить оставшиеся 2 угла.
Вычисление длины боковых граней c, d через высоту h и отрезки основания выполняется по теореме Пифагора. Для левой грани выражение имеет вид
c = √( x2 + h2 )
где x обозначает проекцию боковой грани на нижнее основание.
Справочные материалы: взаимосвязь параметров
| Исходные параметры | Вычисляемый элемент | Используемый алгоритм |
|---|---|---|
| a, b, h | Площадь S | S = ( a + b ) / 2 * h |
| m, h | Площадь S | S = m * h |
| a, b, c, d | Периметр P | P = a + b + c + d |
| a, b | Средняя линия m | m = ( a + b ) / 2 |
| Нижний угол α | Верхний угол β | β = 180 — α |
| d1, d2, угол α | Площадь S | S = 0.5 * d1 * d2 * sin( α ) |
| Тип геометрической формы | Отличительные признаки | Специфика вычислений |
|---|---|---|
| Симметричная (равнобедренная) | c = d, диагональ d1 = d2 | Высота h делит основание a на 2 равных крайних отрезка |
| Прямоугольная форма | 1 боковая грань образует угол 90° | Длина прямой боковой грани c в точности равна высоте h |
| Разносторонняя форма | c ≠ d, все 4 угла имеют разные значения | Требуется разбиение на 3 отдельные фигуры или использование сложных формул |
| Сфера практического применения | Зачем нужен расчет | Какие параметры критичны |
|---|---|---|
| Ландшафтный дизайн и межевание | Планировка земли, установка ограждений | Площадь S, Периметр P, длины диагоналей d1, d2 для проверки прямых углов |
| Проектирование крыш и навесов | Покупка металлочерепицы, OSB плит, стропил | Площадь S, длина боковых граней c, d для раскроя скатов |
| Строительство фундаментов | Заливка бетонных плит сложной формы, отмосток | Площадь поверхности S, объем бетона S * толщина |
| Гидродинамика и мелиорация | Проектирование сточных канав, искусственных русел | Площадь проходного сечения S, углы откосов |
| Аэродинамика | Форма крыла легкомоторного самолета или дрона | Средняя аэродинамическая хорда m, Площадь консоли S |
Практическое применение в реальной жизни
Сфера применения фигуры с 4 углами выходит далеко за пределы школьных уроков геометрии. В инженерии гидродинамики сечения водоотводных каналов создают именно такой формы. Откосы выполняются под определенным углом для предотвращения сползания почвы, при этом вода течет по плоскому дну. Чем больше площадь поперечного сечения S, тем больший объем жидкости канал способен пропустить за 1 секунду. Расчет пропускной способности опирается исключительно на геометрию русла.
В аэродинамике консоль крыла летательного аппарата проектируется с сужением от фюзеляжа к законцовке. Подобная конфигурация обеспечивает идеальное распределение подъемной силы. Корневая хорда работает как нижнее основание a. Концевая хорда выступает в роли меньшего основания b. Размах крыла образует высоту h. Вычисленная площадь S напрямую определяет подъемную массу самолета.
В столярном и мебельном производстве полки для угловых шкафов, сиденья стульев, элементы декоративных фасадов часто имеют форму со скошенными углами. Изготовление шаблона из МДФ требует знания длин всех 4 сторон и угла наклона пильного диска. Программа выдает точные углы в градусах, что позволяет мастеру быстро настроить торцовочную пилу.
Разбор реальных примеров из строительной практики
✍ Пример 1. Расчет материалов для строительства деревянной крыши с 4 скатами. Торцевые скаты имеют форму равнобедренной фигуры. Мастеру необходимо закупить пароизоляцию и ветрозащитную пленку. Заданы следующие габариты каркаса: длина нижнего карниза a = 12 метров. Длина верхнего конька b = 6 метров. Высота стропильной системы h = 4 метра. Задача заключается в поиске длины боковой линии c, периметра P, площади S.
Находим длину бокового ребра c через прямоугольный фрагмент формы. Проекция на карниз вычисляется так: x = ( 12 — 6 ) / 2 = 6 / 2 = 3 метра. Применяем расчет через квадратный корень: c = √( 32 + 42 ) = √( 9 + 16 ) = √25 = 5 метров. Теперь у нас есть все элементы контура.
Площадь покрытия вычисляется базовым методом: S = ( 12 + 6 ) / 2 * 4 = 18 / 2 * 4 = 9 * 4 = 36 квадратных метров. С учетом технологического запаса на нахлест потребуется купить минимум 40 квадратных метров пленки.
Периметр контура ската для проклейки двусторонним скотчем составит: P = 12 + 6 + 5 + 5 = 28 метров.
✍ Пример 2. Обустройство монолитной бетонной площадки с 1 прямым углом. Сторона, примыкающая к дому a = 9 метров. Внешняя параллельная сторона b = 5 метров. Боковая линия примыкания к забору идет под углом 90° и имеет длину h = 3 метра. Нам требуется рассчитать длину косой опалубки d, площадь основания S, общий периметр P.
Найдем длину косого среза d. Сначала найдем разницу оснований: x = 9 — 5 = 4 метра. Расчет наклонной линии d = √( 42 + 32 ) = √( 16 + 9 ) = √25 = 5 метров.
Площадь площадки для заливки стяжки: S = ( 9 + 5 ) / 2 * 3 = 14 / 2 * 3 = 7 * 3 = 21 квадратный метр. При толщине слоя 0.2 метра объем бетона составит V = 21 * 0.2 = 4.2 кубических метра.
Периметр для установки деревянной опалубки: P = 9 + 5 + 3 + 5 = 22 метра досок.
Правила округления и допуски в расчетах
Теоретическая математика оперирует бесконечными дробями после запятой. Реальная строительная практика требует разумного округления цифр. Интерактивная система автоматически приводит вычисляемые значения к адекватному формату. Для площадей и длин сторон достаточно точности до 2 знаков после точки. Для углов α, β обычно применяют точность до 1 знака. Излишняя точность типа 3.14159 метров не имеет практического смысла, поскольку толщина самого измерительного карандаша или маркера составляет 2 мм.
Литература
- Справочник по элементарной математике — Выгодский М.Я. (Идеальная база по геометрии и свойствам многоугольников).
- Справочник современного строителя — Бадьин Г.М. (Нормативы расчета расходов материалов на плоскости сложной формы).
- Занимательная геометрия на вольном воздухе и дома — Перельман Я.И. (Превосходный материал по измерению площадей участков нестандартной формы).
- Сопротивление материалов — Дарков А.В. (Техническая база для расчета характеристик плоских сечений балок сложной геометрии).
- Курс начертательной геометрии — Гордон В.О. (Помогает понять проекции фигур в пространстве при моделировании крыш и лестниц).
