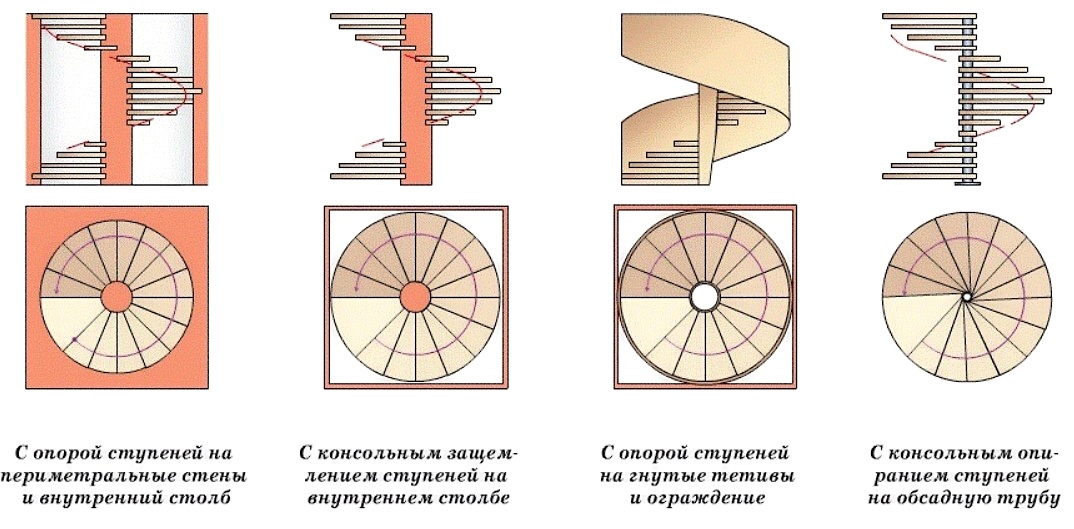

Материал служит практическим справочником по проектированию винтовых лестниц разных типов. Описаны ключевые величины, используемые формулы, правила проверки геометрии и примеры расчётов. Текст ориентирован на инженеров и опытных мастеров, которым нужна точная, применимая на практике методика без водянистых рассуждений.
К чему стремиться при проектировании
Винтовая лестница — компактное решение для подъёма между этажами. Главная цель проектирования — обеспечить безопасный шаг по линии движения при оптимальном использовании пространства. Решаются задачи геометрии ступеней, подбор толщины и материала, проверка шага по высоте и радиуса ходовой линии. В проекте обязательно фиксируются: высота этажа, внешний диаметр ступеней, диаметр центральной стойки, количество ступеней, толщина проступи, общая угловая протяжённость и ширина проступи по линии движения.
Определения и единицы
- H — высота от пола до пола, миллиметры.
- D — внешний диаметр лестницы, миллиметры.
- d₀ — диаметр центральной стойки, миллиметры.
- n — количество ступеней, целое число.
- t — толщина ступени, миллиметры.
- φ — угол поворота всей лестницы, градусы.
- wt — ширина проступи по линии движения, миллиметры.
Основные формулы
Формулы приведены в стандартной математической записи. Входные данные, если не оговорено иное, в миллиметрах и градусах.
Шаг по высоте
h = H ÷ n
Угол на одну ступень
α = φ ÷ n, градусы
Угол в радианах
α_rad = α × π ÷ 180
Радиусы
R_outer = D ÷ 2, R_inner = d₀ ÷ 2
Площадь одной ступени, сектор
A_step_mm² = 0.5 × |α_rad| × (R_outer² − R_inner²)
Общая площадь ступеней
A_total_m² = (A_step_mm² × n) ÷ 1 000 000
Объём материала ступеней
V_total_m³ = (A_step_mm² × n × t) ÷ 1 000 000 000
Радиус ходовой линии
r_walk = R_inner + wt, ограничить r_walk ≤ R_outer − запас
При проектировании необходимо соблюдать несколько жёстких ограничений. Высота подступенка обычно должна быть в диапазоне 150–200 мм. Ширина проступи по линии движения рекомендуется не менее 150 мм. Радиус ходовой линии должен обеспечивать свободный шаг, поэтому внешняя граница проступи должна оставлять запас минимум 10 мм до внешнего радиуса. Количество ступеней выбирается так, чтобы высота подступенка была в рекомендованном диапазоне. Если это не так, следует изменить n или H.
Пояснение к формуле площади ступени
Ступень в винтовой лестнице аппроксимируется сектором кольца. Полная площадь кольца с радиусами R_outer и R_inner равна π(R_outer² − R_inner²). Для сектора с центральным углом α_rad площадь равна дроби α_rad ÷ (2π) от площади кольца. С учётом сокращения получается формула A_step_mm² = 0.5 × α_rad × (R_outer² − R_inner²).
Пример расчёта
Исходные данные. H = 3000 мм, D = 1500 мм, d₀ = 100 мм, n = 12, t = 18 мм, φ = 360°, wt = 220 мм.
Шаг по высоте h = 3000 ÷ 12 = 250 мм.
Угол на одну ступень α = 360 ÷ 12 = 30°, α_rad = 30 × π ÷ 180 = π ÷ 6 ≈ 0.523599 рад.
Радиусы R_outer = 1500 ÷ 2 = 750 мм, R_inner = 100 ÷ 2 = 50 мм.
Площадь одной ступени в мм²
A_step_mm² = 0.5 × 0.523599 × (750² − 50²)
= 0.2617995 × (562 500 − 2 500)
= 0.2617995 × 560 000
≈ 146 607 мм².
Перевод в м² для всей лестницы
A_total_m² = (146 607 × 12) ÷ 1 000 000
= 1 759 284 ÷ 1 000 000
≈ 1.759 m².
Объём материала ступеней
V_total_m³ = (146 607 × 12 × 18) ÷ 1 000 000 000
= 31 666 104 ÷ 1 000 000 000
≈ 0.0317 m³.
Радиус ходовой линии r_walk = 50 + 220 = 270 мм, что меньше R_outer − 10 = 740 мм, условие выполняется.
Контрольные проверки и предупреждения
- Если h меньше 150 мм или больше 200 мм, следует изменить n.
- Если r_walk слишком близко к внешнему радиусу, уменьшить wt или увеличить D.
- Если R_outer ≤ R_inner + 50 мм, внешний контур слишком мал, нужен более крупный D или уменьшение d₀.
Таблица справочных значений для подбора
| H, мм | n ступеней | h, мм | Примечание |
|---|---|---|---|
| 2400 | 12 | 200 | Максимально допустимый шаг по высоте |
| 2700 | 14 | 193 | Комфортный вариант |
| 3000 | 13 | 231 | Высокие подступенки, пересмотреть n |
| 3000 | 15 | 200 | Оптимизация по комфорту |
Таблица размеров и материалов
| Элемент | Диапазон типичных размеров | Материал | Примечание |
|---|---|---|---|
| Проступь | 18–40 мм | дерево, листовой металл, композит | Толщина зависит от пролёта и крепления |
| Подступенок | 150–200 мм | не конструктивный | Комфортный шаг 160–190 мм |
| Центральная стойка | 50–200 мм | сталь, чугун | Диаметр влияет на внутренний радиус |
| Перила | Ø трубы 30–40 мм | сталь, нержавейка | Высота 900–1100 мм по нормам |

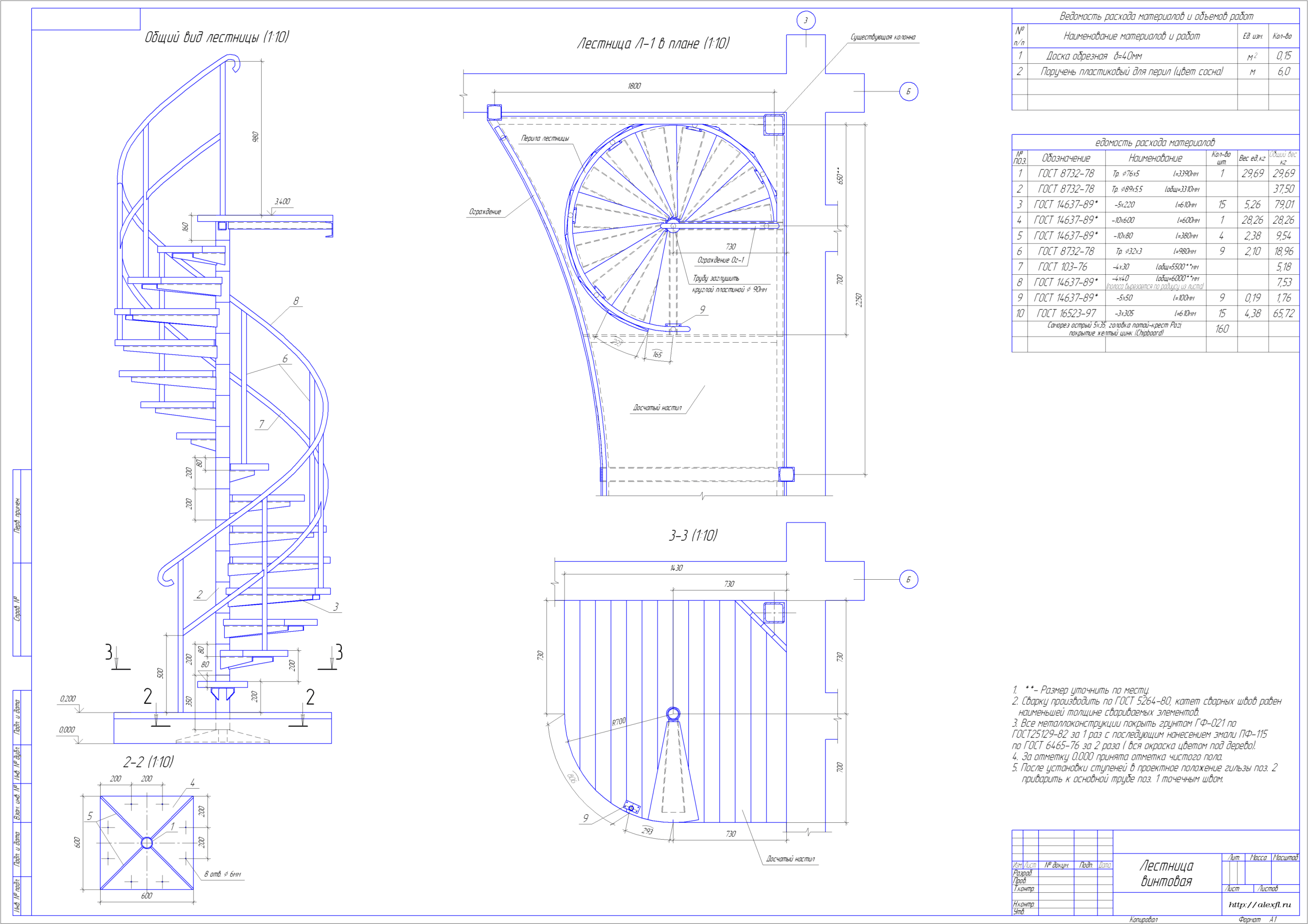

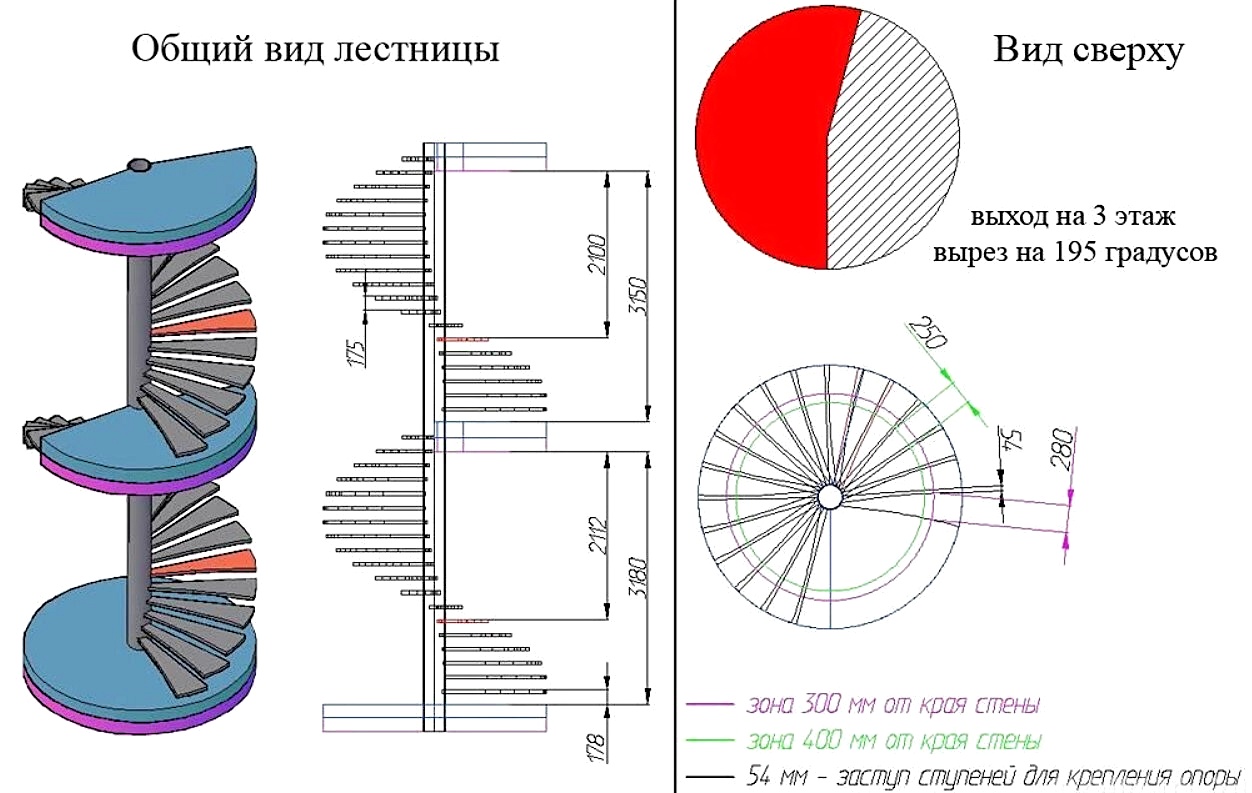

Чертёж одной ступени, что нужно проверить
На рабочем чертеже одной ступени указывают: внутренний и внешний радиусы, угол сектора в градусах, хорду проступи и длину дуги по линии движения. Для точного расчёта длины дуги используется формула L = α_rad × R_mid, где R_mid = (R_outer + R_inner) ÷ 2. Для вычисления хорды, пригодной для крепления тетивы или косоура, применяется h_chord = 2 × R_mid × sin(α_rad ÷ 2).
Практические приёмы для точности
Первичная модель строится в мм. Проверять геометрию удобно в следующем порядке: задать H и желаемый n, получить h. Далее рассчитывается α и r_walk. Если r_walk выходит за допустимый диапазон, пересчитать D или wt. При ручной резке проступей ориентиром служит длина дуги и внутренний вырез по радиусу стойки.
Результаты расчётов следует представить в таблице с полями: H, D, d₀, n, t, φ, wt, h, α, r_walk, A_total, V_total, замечания. Это упрощает проверку и согласование с заказчиком.
👉 Перила проектируются по траектории, параллельной внешнему радиусу. Высота ограждения рассчитывается от уровня проступи до верхней кромки перил. Вертикальные стойки размещаются в начале и конце перил, а также через равные интервалы, если требуется жёсткость. Места крепления к ступеням выполняются через винтовые фланцы или скрытые анкера в торце проступи.
Таблица проверки конструктивных условий
| Условие | Требование | Действие при нарушении |
|---|---|---|
| h в пределах | 150–200 мм | Изменить n или H |
| r_walk допустим | r_walk ≤ R_outer − 10 мм | Уменьшить wt или увеличить D |
| Толщина ступени | Соответствует изгибающему моменту | Увеличить t или усилить ребрами |
Короткие рекомендации по монтажу
- Крепление центральной стойки к перекрытию через анкерную плиту, рассчитанную на момент от нагрузки.
- Перед сборкой проверить соосность стойки и отметки уровней каждого пролёта.
- Перила и стойки привариваются или болтами прикручиваются в соответствии с выбранным материалом.

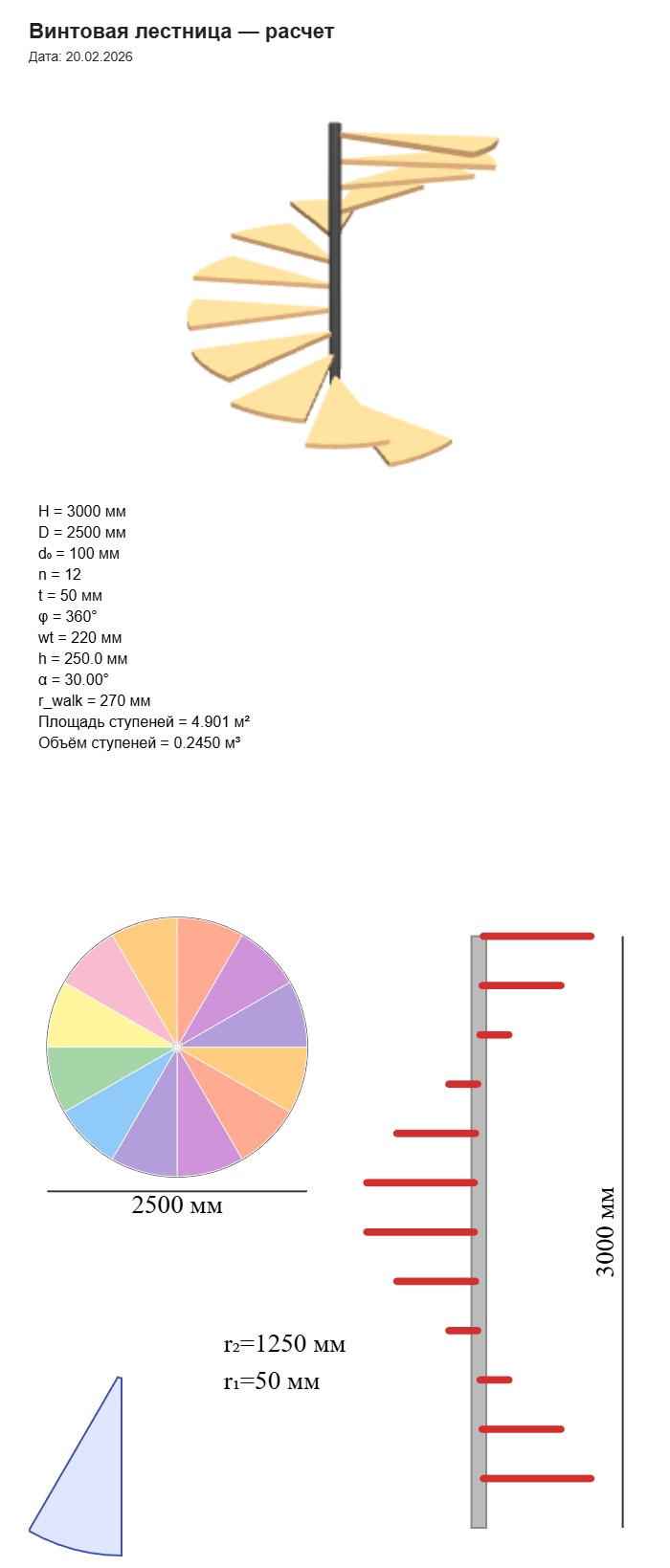

Программа рассчитывает шаг по высоте, угол на ступень, радиус ходовой линии, площадь и объём материала ступеней, а также формирует SVG план и 3D модель для визуальной проверки. Важно проверять рекомендации, которые выдаёт утилита, и применять инженерные допуски при выборе материалов.
Проектирование винтовой лестницы требует последовательного подхода и учёта геометрии в миллиметрах. Использование представленных формул и проверок минимизирует риски ошибок. Приведённые таблицы и расчётный пример позволяют быстро получить рабочие параметры и подготовить материалы для изготовления.
