Металл продают тоннами, а в чертежах и сметах он живёт метрами и штуками. Мостиком между этими единицами служит масса погонного метра. Именно здесь чаще всего случаются промахи: заказали на 15% меньше нужного или переплатили за лишнюю тонну. 3D-каталог на этой странице закрывает вопрос целиком. Достаточно выбрать вид профиля, материал и типоразмер, и сразу видно, как выглядит деталь, как устроен её чертёж, сколько она весит и во сколько обойдётся вся партия.
📝 А ещё изучите полезный справочный материал: коротко о каждом виде проката, таблицы масс по основным ГОСТ, формулы для ручной проверки, разобранные примеры и список типичных ошибок. Материал рассчитан на тех, кто закупает металл для гаража, забора, навеса, станины или цеха, и на тех, кто составляет смету каждую неделю.
Что умеет каталог и кому он пригодится
В каталоге представлено 10 видов проката: двутавр, швеллер, равнополочный уголок, квадратная и прямоугольная профильные трубы, круглая труба, круг, полоса, квадрат и шестигранник. Для каждого вида заложены стандартные типоразмеры по ГОСТ. Выбрал строку из списка, и размеры подставились сами. Нужен нестандартный размер, например полоса 70 на 6 или труба 45 на 25 со стенкой 2? Слайдеры позволяют задать любые значения, а 3D-модель, чертёж и таблица пересчитываются на лету.
Материалов в базе около 50: конструкционные и легированные стали, нержавейка, алюминиевые сплавы, медь, латунь, бронза, титан, цинк, свинец, чугун. У каждого материала своя плотность и ориентировочная цена за килограмм. Цену можно поменять слайдером под реальный прайс поставщика. Остальное считается автоматически: масса метра, масса детали, масса всей партии, площадь сечения, площадь поверхности, моменты инерции и сопротивления, итоговая стоимость.
Кому это нужно на практике. Сварщику и слесарю, чтобы прикинуть вес каркаса и понять, поднимут ли конструкцию вдвоём. Снабженцу, чтобы быстро сверить накладную. Конструктору, чтобы сравнить 3-4 профиля по массе и жёсткости. Владельцу участка, чтобы не заказывать лишнего. Студенту, чтобы увидеть, как вообще выглядит сечение швеллера №16 и чем оно отличается от №20.

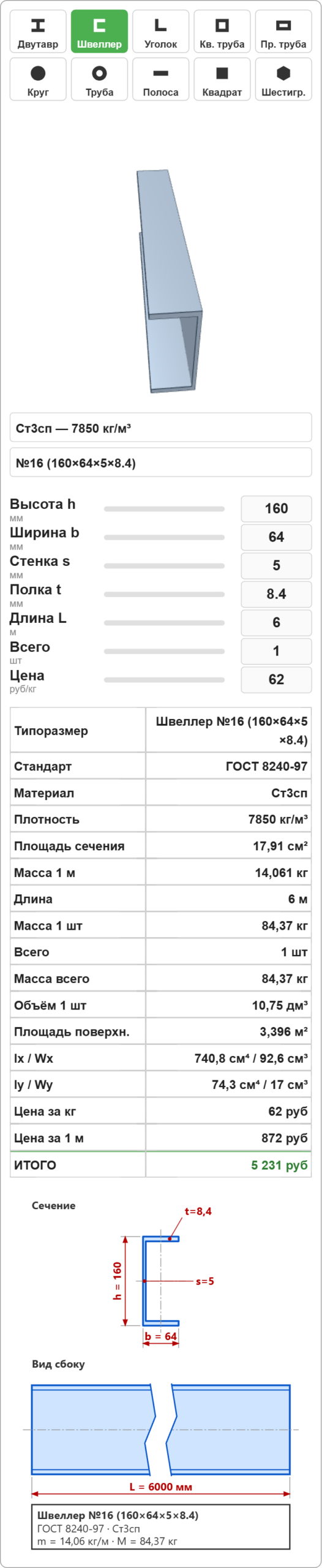

Как пользоваться каталогом
Работа занимает меньше минуты. Порядок действий такой:
- Выбрать вид профиля в ряду кнопок с иконками. Модель сразу сменится на выбранную.
- Указать материал в верхнем списке. Вместе с ним подставится плотность и средняя цена за кг.
- Выбрать типоразмер из стандартного списка. Если нужного нет, оставить пункт со своим размером и двигать слайдеры.
- Задать длину в метрах и количество штук. Длину можно менять с шагом 0,1 м.
- Поправить цену за килограмм под актуальный прайс.
- Посмотреть чертёж и таблицу, а затем нажать кнопку скачивания инфографики. Получится картинка с моделью, чертежом и всеми цифрами, которую удобно отправить в мессенджер или приложить к заявке.
Модель можно вращать мышью или пальцем. Это полезнее, чем кажется: на торце сразу видно, где у швеллера внутренняя сторона полки, а где спинка, и в какую сторону смотрит угол уголка. Ошибки при сборке эскиза чаще всего именно отсюда.
Как читать чертёж профиля
📐 В программе строится чертёж в 2 проекциях. Сверху показано поперечное сечение с размерными линиями: ширина по горизонтали и высота по вертикали. Буквы на чертеже стандартные. Буква h обозначает высоту, b ширину полки, s толщину стенки, t толщину полки или стенки трубы, d диаметр, a сторону квадрата. Красные выноски показывают толщины. Штрихпунктирные линии отмечают оси симметрии.
Ниже изображён вид сбоку. Длина на нём условно разорвана посередине, иначе шестиметровая балка превратилась бы в тонкую нитку. У труб штриховой линией показана внутренняя стенка, у двутавра и швеллера видны границы полок. Внизу стоит небольшой штамп с названием, стандартом, материалом и массой, как на обычном рабочем чертеже. Размеры на нём меняются вместе со слайдерами, поэтому картинку можно сразу использовать как эскиз для заготовительного цеха.

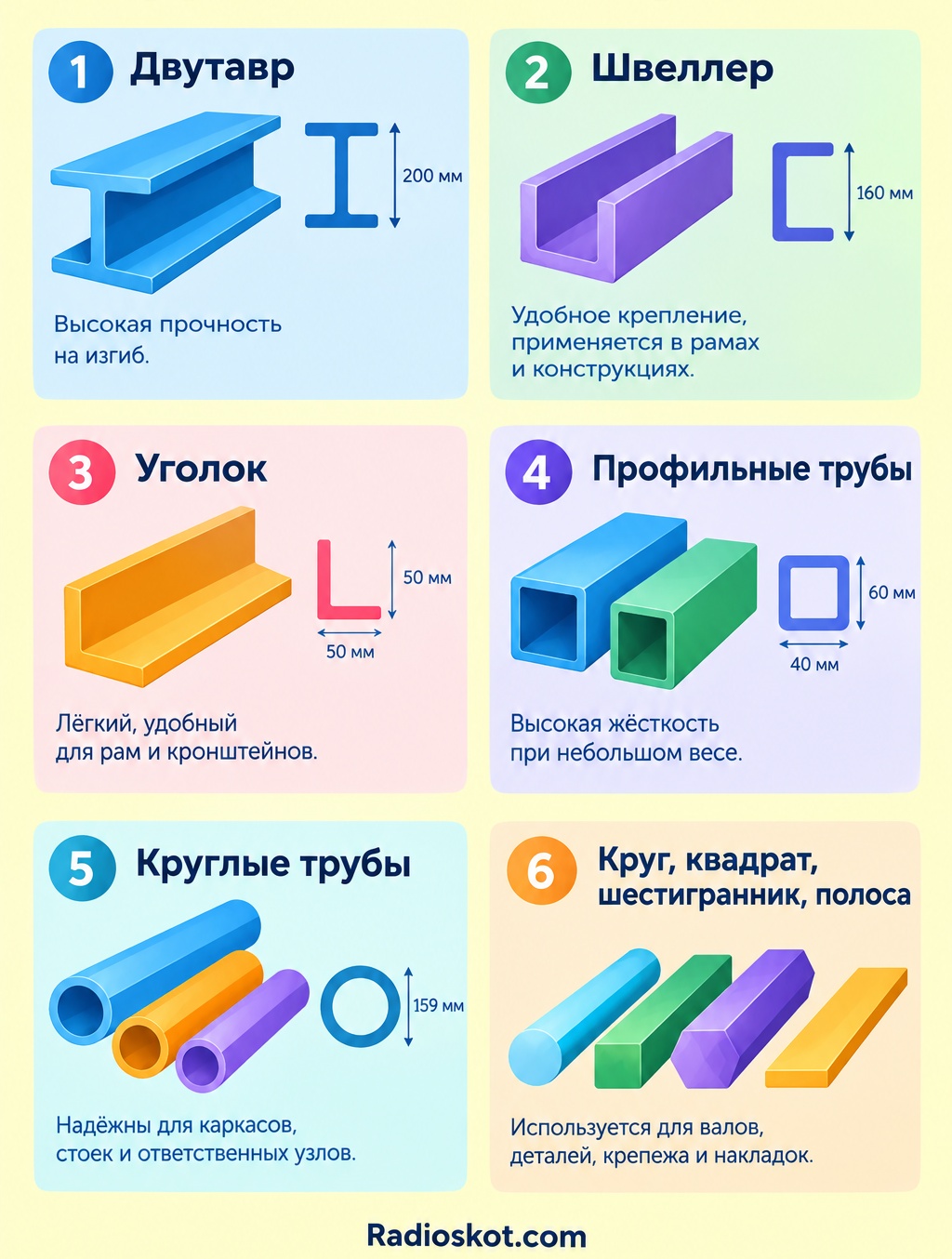

Виды металлопроката
Двутавр
Балка с сечением, похожим на букву Н: узкая стенка и 2 широкие полки. Такая форма выгодна тем, что металл сосредоточен там, где изгиб нагружает его сильнее всего, то есть в полках. При той же массе двутавр держит изгиб в разы лучше, чем квадрат или круг. Номер двутавра равен его высоте в сантиметрах: №20 имеет высоту 200 мм, №40 высоту 400 мм.
Обычный двутавр по ГОСТ 8239-89 имеет полки со скосом внутренних граней. Для сварных конструкций и колонн чаще берут двутавры с параллельными гранями полок по ГОСТ 26020-83, серий Б, Ш и К. Серия Б нормальная, Ш широкополочная, К колонная. Чем шире полка, тем лучше профиль держит нагрузку вдоль оси и тем устойчивее он в качестве стойки.
Швеллер
Сечение в виде буквы П: спинка и 2 полки, направленные в одну сторону. Швеллер хуже двутавра работает на изгиб, зато его удобно крепить: плоская спинка прилегает к стене или раме, а полки дают место для болтов и сварки. Из швеллеров делают рамы прицепов, косоуры лестниц, прогоны, обвязку фундаментов, каркасы станков.
Обозначение вроде 16У или 16П означает номер и тип полок. Буква У говорит об уклоне внутренних граней, буква П о параллельных гранях. Номер, как у двутавра, равен высоте в сантиметрах. Швеллер №6,5 встречается в сортаменте, поэтому дробные номера не опечатка.
Уголок
Сечение в виде буквы Г: 2 полки под прямым углом. Равнополочные уголки описывает ГОСТ 8509-93, неравнополочные ГОСТ 8510-86. В обозначении 50×5 первое число ширина полки в миллиметрах, второе толщина. Уголок незаменим там, где нужны рамки, обвязка, кронштейны, стеллажи, ограждения и усиление рёбер. Он дёшев, легко режется и варится, но плохо переносит кручение, поэтому как несущую балку его используют редко.
Профильные трубы: квадратные и прямоугольные
Профильную трубу в народе зовут профтрубой. Выпускают её из стальной полосы холодной формовкой с электросваркой шва. Основной ГОСТ 30245-2003, из старых стандартов встречаются 8639-82 для квадратных и 8645-68 для прямоугольных труб. Замкнутое сечение даёт отличную жёсткость на кручение и изгиб при небольшом весе, поэтому профтруба стала главным материалом для заборов, навесов, теплиц, ферм и мебельных каркасов.
Обозначение 60×40×3 читается так: высота 60 мм, ширина 40 мм, стенка 3 мм. Прямоугольную трубу правильно ставить на ребро, то есть большей стороной вдоль нагрузки. Тогда жёсткость выше, чем у той же трубы, положенной плашмя, в несколько раз.
Круглые трубы
Электросварные прямошовные трубы описывает ГОСТ 10704-91, бесшовные горячедеформированные ГОСТ 8732-78, холоднодеформированные ГОСТ 8734-75, водогазопроводные ГОСТ 3262-75. Для каркасов и стоек выбирают электросварные, для давления, гидравлики и ответственных узлов бесшовные. Масса метра растёт быстро: труба 159×5 тянет 19 кг на метр, а труба 273×7 почти 46 кг.
Круг, квадрат, шестигранник и полоса
Это сортовой прокат без полостей. Круг по ГОСТ 2590-2006 идёт на валы, оси, пальцы, ограды и арматурные детали. Квадрат по ГОСТ 2591-2006 нужен для кованых изделий, решёток и шпоночных заготовок. Шестигранник по ГОСТ 2879-2006 становится болтами, гайками и токарными деталями. Размер шестигранника указывают по расстоянию между параллельными гранями, то есть размером под ключ. Полоса по ГОСТ 103-2006 служит для косынок, фланцев, накладок, пластин и ножей.
Двутавр ГОСТ 8239-89: масса и момент сопротивления
Таблица пригодится для быстрой проверки результата калькулятора. Масса указана для стали с плотностью 7850 кг/м³. Столбец Wx показывает момент сопротивления сечения при изгибе: чем он больше, тем крепче балка при той же длине.
| Двутавр | Высота × ширина полки, мм | Масса 1 м, кг | Wx, см³ |
|---|---|---|---|
| №10 | 100 × 55 | 9,46 | 39,7 |
| №12 | 120 × 64 | 11,5 | 58,4 |
| №14 | 140 × 73 | 13,7 | 81,7 |
| №16 | 160 × 81 | 15,9 | 109 |
| №18 | 180 × 90 | 18,4 | 143 |
| №20 | 200 × 100 | 21 | 184 |
| №22 | 220 × 110 | 24 | 232 |
| №24 | 240 × 115 | 27,3 | 289 |
| №27 | 270 × 125 | 31,5 | 371 |
| №30 | 300 × 135 | 36,5 | 472 |
| №33 | 330 × 140 | 42,2 | 597 |
| №36 | 360 × 145 | 48,6 | 743 |
| №40 | 400 × 155 | 57 | 953 |
| №45 | 450 × 160 | 66,5 | 1231 |
| №50 | 500 × 170 | 78,5 | 1589 |
| №55 | 550 × 180 | 92,6 | 2035 |
| №60 | 600 × 190 | 108 | 2560 |
📈 Обратите внимание на закономерность: масса растёт плавно, а момент сопротивления прыгает быстро. Переход с №20 на №24 добавляет к массе метра лишь 6,3 кг, то есть 30%, но момент сопротивления вырастает с 184 до 289 см³, то есть на 57%. Поэтому при нехватке прочности выгоднее брать профиль повыше, чем утолщать металл.
Швеллер ГОСТ 8240-97: масса и метры в тонне
Столбец с метрами в тонне нужен снабженцам. Металл продают на вес, а резать и считать приходится в погонных метрах, поэтому быстрый перевод между ними экономит время. Значения даны для швеллеров типа У.
| Швеллер | Высота × ширина полки, мм | Масса 1 м, кг | Метров в 1 т |
|---|---|---|---|
| №5 | 50 × 32 | 4,84 | 207 |
| №6,5 | 65 × 36 | 5,9 | 169 |
| №8 | 80 × 40 | 7,05 | 142 |
| №10 | 100 × 46 | 8,59 | 116 |
| №12 | 120 × 52 | 10,4 | 96 |
| №14 | 140 × 58 | 12,3 | 81 |
| №16 | 160 × 64 | 14,2 | 70 |
| №18 | 180 × 70 | 16,3 | 61 |
| №20 | 200 × 76 | 18,4 | 54 |
| №22 | 220 × 82 | 21 | 48 |
| №24 | 240 × 90 | 24 | 42 |
| №27 | 270 × 95 | 27,7 | 36 |
| №30 | 300 × 100 | 31,8 | 31 |
| №33 | 330 × 105 | 36,5 | 27 |
| №36 | 360 × 110 | 41,9 | 24 |
| №40 | 400 × 115 | 48,3 | 21 |
📊 Заметно, что швеллер и двутавр одного номера почти равны по массе: №20 швеллера весит 18,4 кг, а №20 двутавра 21 кг. Но работают они по-разному. Двутавр симметричен и одинаково ведёт себя при изгибе в своей плоскости. Швеллер при нагрузке сбоку склонен закручиваться, и это нужно учитывать при расчёте узлов.
Равнополочный уголок ГОСТ 8509-93
Для уголков метры в тонне особенно важны: их часто берут пачками на каркасы и стеллажи, а в смете нужны именно метры.
| Уголок, мм | Площадь сечения, см² | Масса 1 м, кг | Метров в 1 т |
|---|---|---|---|
| 20 × 3 | 1,13 | 0,89 | 1124 |
| 25 × 4 | 1,86 | 1,46 | 685 |
| 32 × 4 | 2,43 | 1,91 | 524 |
| 40 × 4 | 3,08 | 2,42 | 413 |
| 45 × 4 | 3,48 | 2,74 | 365 |
| 50 × 5 | 4,8 | 3,77 | 265 |
| 56 × 5 | 5,41 | 4,25 | 235 |
| 63 × 5 | 6,13 | 4,81 | 208 |
| 70 × 6 | 8,15 | 6,39 | 156 |
| 75 × 6 | 8,78 | 6,89 | 145 |
| 80 × 6 | 9,38 | 7,36 | 136 |
| 90 × 7 | 12,3 | 9,64 | 104 |
| 100 × 8 | 15,6 | 12,2 | 82 |
| 110 × 8 | 17,2 | 13,5 | 74 |
| 125 × 9 | 22 | 17,3 | 58 |
| 140 × 10 | 27,3 | 21,5 | 47 |
| 160 × 12 | 37,4 | 29,4 | 34 |
| 180 × 12 | 42,2 | 33,1 | 30 |
| 200 × 14 | 54,6 | 42,9 | 23 |
Квадратные профильные трубы
Масса метра профтрубы зависит от стенки сильнее, чем от размера. Труба 40×40 со стенкой 3 мм весит на 46% больше, чем со стенкой 2 мм, хотя снаружи они неотличимы. Ниже типовые размеры, которые чаще всего встречаются на складах.
| Труба, мм | Площадь сечения, см² | Масса 1 м, кг | Где применяют |
|---|---|---|---|
| 20 × 20 × 2 | 1,44 | 1,13 | мебель, лёгкие рамки |
| 25 × 25 × 2 | 1,84 | 1,44 | перила, стеллажи |
| 30 × 30 × 2 | 2,24 | 1,76 | лёгкие каркасы, теплицы |
| 40 × 40 × 2 | 3,04 | 2,39 | обрешётка, ворота |
| 40 × 40 × 3 | 4,44 | 3,49 | каркасы, навесы |
| 50 × 50 × 3 | 5,64 | 4,43 | столбы заборов, рамы |
| 60 × 60 × 3 | 6,84 | 5,37 | стойки, фермы |
| 60 × 60 × 4 | 8,96 | 7,03 | несущие стойки |
| 80 × 80 × 4 | 12,2 | 9,55 | колонны, прогоны |
| 100 × 100 × 4 | 15,4 | 12,1 | колонны навесов |
| 100 × 100 × 5 | 19 | 14,9 | колонны, фермы |
| 120 × 120 × 5 | 23 | 18,1 | каркасы зданий |
| 140 × 140 × 6 | 32,2 | 25,2 | тяжёлые колонны |
| 160 × 160 × 6 | 37 | 29 | каркасы, опоры |
| 180 × 180 × 8 | 55 | 43,2 | тяжёлые рамы |
| 200 × 200 × 8 | 61,4 | 48,2 | колонны, ригели |
Круглые трубы по ГОСТ 10704-91
Обозначение читается как наружный диаметр на толщину стенки. Труба 57×3,5 имеет внешний диаметр 57 мм, внутренний 50 мм. Именно внешний диаметр определяет, какие хомуты и фитинги подойдут.
| Труба, мм | Площадь сечения, см² | Масса 1 м, кг |
|---|---|---|
| 16 × 2 | 0,88 | 0,69 |
| 20 × 2 | 1,13 | 0,89 |
| 25 × 2,5 | 1,77 | 1,39 |
| 32 × 3 | 2,73 | 2,15 |
| 38 × 3 | 3,3 | 2,59 |
| 42 × 3,5 | 4,23 | 3,32 |
| 48 × 3,5 | 4,89 | 3,84 |
| 57 × 3,5 | 5,88 | 4,62 |
| 76 × 4 | 9,05 | 7,1 |
| 89 × 4 | 10,7 | 8,38 |
| 108 × 4 | 13,1 | 10,3 |
| 114 × 4,5 | 15,5 | 12,2 |
| 133 × 4,5 | 18,2 | 14,3 |
| 159 × 5 | 24,2 | 19 |
| 219 × 6 | 40,2 | 31,5 |
| 273 × 7 | 58,5 | 45,9 |
| 325 × 8 | 79,7 | 62,5 |
| 426 × 9 | 118 | 92,6 |
Круг, квадрат и шестигранник: масса 1 м
Для сплошного проката масса метра зависит только от размера и материала, поэтому таблица получается компактной. Значения для стали. Шестигранник указан по размеру под ключ.
| Размер, мм | Круг, кг | Квадрат, кг | Шестигранник, кг |
|---|---|---|---|
| 10 | 0,617 | 0,785 | 0,68 |
| 12 | 0,888 | 1,13 | 0,98 |
| 16 | 1,58 | 2,01 | 1,74 |
| 20 | 2,47 | 3,14 | 2,72 |
| 24 | 3,55 | 4,52 | 3,92 |
| 30 | 5,55 | 7,07 | 6,12 |
| 36 | 8 | 10,2 | 8,81 |
| 40 | 9,86 | 12,6 | 10,9 |
| 50 | 15,4 | 19,6 | 17 |
| 60 | 22,2 | 28,3 | 24,5 |
✍ Видно, что квадрат тяжелее круга того же размера примерно на 27%. Это объяснимо: площадь квадрата со стороной d равна d², а площадь круга диаметром d равна 0,785 × d². Такое различие легко упустить, когда заказывают заготовки на глаз.

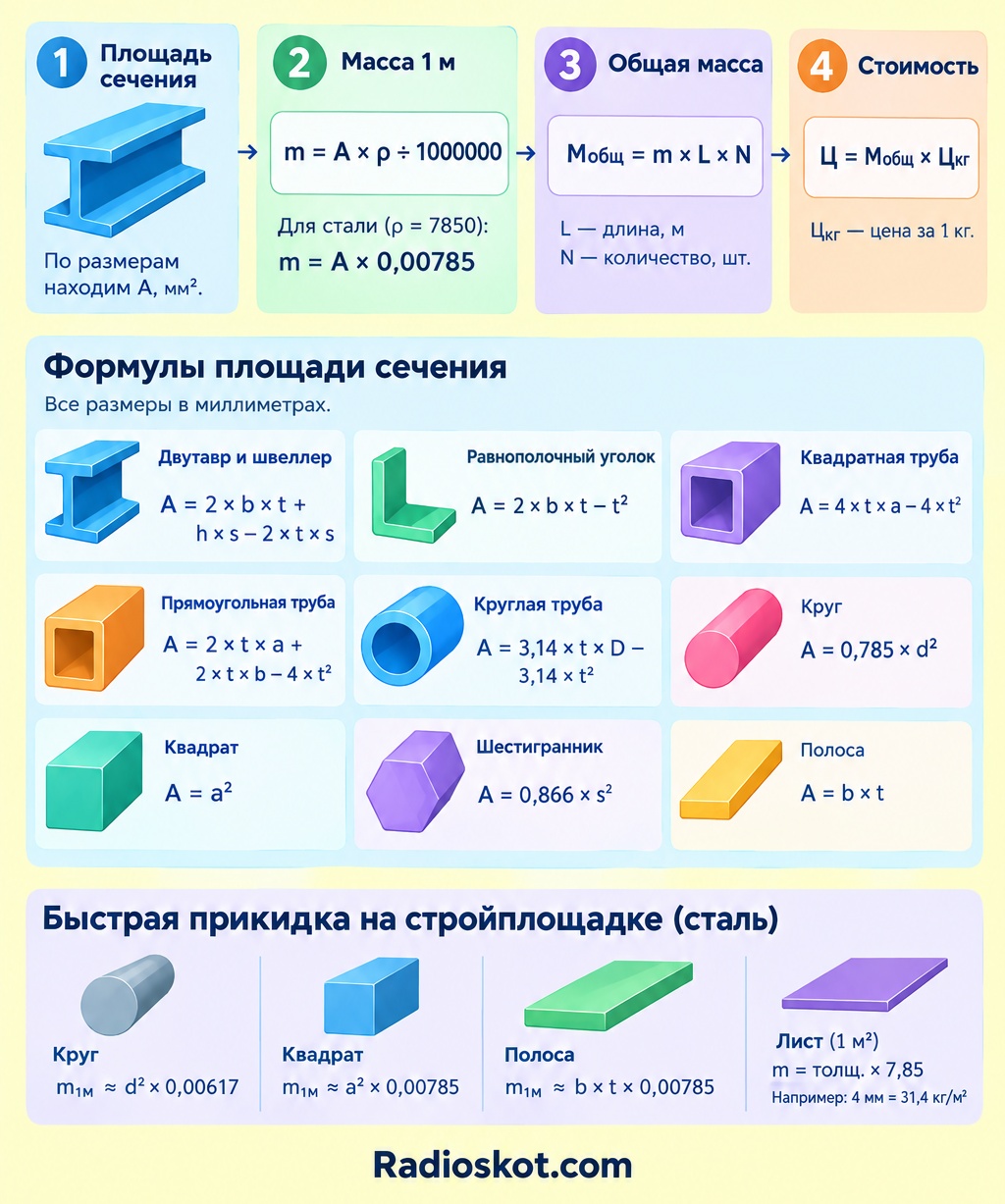

Как считается масса проката
Любой расчёт массы сводится к площади сечения и плотности материала. Сначала по размерам находят площадь поперечного сечения, потом умножают на плотность, и получается масса 1 м. Затем масса метра умножается на длину и количество штук.
m = A × ρ ÷ 1000000
Здесь m масса 1 м в кг, A площадь сечения в мм², ρ плотность в кг/м³. Для стали с плотностью 7850 формула упрощается: m = A × 0,00785. Дальше всё просто:
Mобщ = m × L × N
где L длина одной штуки в метрах, N количество штук. Стоимость партии:
Ц = Mобщ × Цкг
Теперь формулы площади сечения для основных профилей. Все размеры в миллиметрах:
- двутавр и швеллер: A = 2 × b × t + h × s − 2 × t × s
- равнополочный уголок: A = 2 × b × t − t2
- квадратная труба: A = 4 × t × a − 4 × t2
- прямоугольная труба: A = 2 × t × a + 2 × t × b − 4 × t2
- круглая труба: A = 3,14 × t × D − 3,14 × t2
- круг: A = 0,785 × d2
- квадрат: A = a2
- шестигранник: A = 0,866 × s2
- полоса: A = b × t
Для быстрой прикидки на стройплощадке хватает коротких правил по стали. Масса метра круга примерно равна d² × 0,00617. Масса метра квадрата a² × 0,00785. Масса метра полосы b × t × 0,00785. Масса 1 м² листа равна толщине в мм, умноженной на 7,85. Например, лист 4 мм весит 31,4 кг на квадратный метр.
Чтобы перевести вес в метры, используют обратное соотношение:
Lт = 1000 ÷ m
где Lт число метров в 1 тонне. Именно так получены столбцы с метрами в тоннах в таблицах выше.
Теоретическая и фактическая масса
Каталог считает теоретическую массу: идеальное сечение с заданными размерами и справочная плотность. Реальный прокат отличается от идеала по нескольким причинам. У двутавров и швеллеров есть скругления между стенкой и полкой, а также уклон полок, которые добавляют металла. Допуск на толщину стенки у труб и листа допускает как минус, так и плюс. Плотность стали колеблется в узких пределах от плавки к плавке.
📉 На практике разница между теоретикой и весами на складе у сортового проката составляет обычно 1-3%. У тонкостенных труб и холоднокатаных профилей отклонение иногда доходит до 5-8%, особенно когда поставщик режет по нижнему допуску на толщину. Для сметы на ремонт хватает теоретики. Для крупной закупки, где счёт идёт на тонны, разумно закладывать запас 3-5% и сверять данные с паспортом партии.
Двутавр №20 даёт хороший пример. По таблице ГОСТ масса метра 21 кг. Если считать по формуле с параллельными полками: площадь 2 × 100 × 8,4 + 200 × 5,2 − 2 × 8,4 × 5,2 = 1680 + 1040 − 87 = 2633 мм², масса 2633 × 0,00785 = 20,7 кг. Расхождение 1,4%. Для первичной оценки этого более чем достаточно.
Плотность материалов и пересчёт между металлами
Выбор материала сильно меняет массу. Алюминий втрое легче стали, свинец почти в 1,5 раза тяжелее. Таблица поможет быстро пересчитать вес, если стальной профиль заменяют на другой металл. Достаточно умножить массу стальной детали на коэффициент.
| Материал | Плотность, кг/м³ | Коэффициент к стали | Где применяют |
|---|---|---|---|
| Сталь Ст3сп | 7850 | 1 | конструкции, каркасы |
| Сталь 45 | 7826 | 1 | валы, оси, детали машин |
| Нержавейка 08Х18Н10 | 7900 | 1,01 | пищевое оборудование, фасады |
| Нержавейка 03Х17Н14М3 | 8000 | 1,02 | химия, морская среда |
| Алюминий АД31 | 2710 | 0,35 | профили, рамы, окна |
| Алюминий Д16Т | 2780 | 0,35 | авиация, нагруженные детали |
| Алюминий АМг6 | 2640 | 0,34 | судостроение, сварные баки |
| Медь М1 | 8940 | 1,14 | электротехника, теплообмен |
| Латунь Л63 | 8440 | 1,08 | фурнитура, арматура |
| Бронза БрАЖ9-4 | 7600 | 0,97 | втулки, подшипники скольжения |
| Титан ВТ1-0 | 4505 | 0,57 | химия, медицина |
| Чугун СЧ20 | 7100 | 0,9 | литьё, станины |
| Цинк Ц1 | 7130 | 0,91 | покрытия, анодное литьё |
| Никель НП2 | 8900 | 1,13 | сплавы, химия |
| Свинец С1 | 11340 | 1,44 | защита от излучения, грузы |
| Магний МА2-1 | 1780 | 0,23 | лёгкие корпуса |
Коэффициент работает для одинаковых размеров, а не для одинаковой прочности. Алюминиевый уголок 50×5 легче стального в 3 раза, но и жёсткость у алюминия втрое ниже: модуль упругости около 70000 МПа против 206000 у стали. Поэтому простая замена один к одному в несущих узлах опасна, а вот для декоративных рам, обрешётки и корпусов она обычно оправдана.
Примеры расчётов
Пример 1. Партия швеллеров
Нужно 10 швеллеров №10 длиной 6 м, сталь, цена 75 ₽/кг. По таблице масса 1 м равна 8,59 кг. Одна штука: 8,59 × 6 = 51,54 кг. Вся партия: 51,54 × 10 = 515,4 кг. Стоимость: 515,4 × 75 = 38655 ₽. Каталог выдаст ту же цифру за 3 движения слайдеров, а таблица справа сразу покажет и итог, и массу штуки, чтобы можно было прикинуть, как грузить.
Пример 2. Каркас из профтрубы
Для навеса надо 40 м трубы 40×40×3. Масса метра 3,49 кг. Чистый вес: 3,49 × 40 = 139,6 кг. Но трубу продают хлыстами по 6 м, и 40 ÷ 6 = 6,7 хлыста, значит, покупать придётся 7 штук, то есть 42 м. Закупка по весу: 3,49 × 42 = 146,6 кг, при цене 70 ₽/кг получается около 10260 ₽. Остаток 2 м пойдёт на мелкие детали. Если кроить хитро, обрезки можно сократить, но закладывать 3-5% на пропилы и торцы всё равно нужно.
Пример 3. Один пруток из разных металлов
Заготовка круга диаметром 30 мм длиной 1,5 м. Из стали: 5,55 × 1,5 = 8,3 кг. Из нержавейки 08Х18Н10: 8,3 × 1,01 = 8,4 кг. Из алюминия АД31: 8,3 × 0,35 = 2,9 кг. Разница в весе понятна сразу, а вот цена обманчива. Килограмм алюминия дороже стали примерно в 5 раз, и 2,9 кг алюминия по деньгам выходит вдвое-втрое дороже, чем 8,3 кг стали. Поэтому стоимость нужно считать отдельно, а не по принципу чем легче, тем дешевле.
Пример 4. Сколько хлыстов в тонне
На складе предлагают 1 т уголка 50×5. Метров в тонне 265. Хлыстов по 6 м получится 265 ÷ 6 = 44. Если нужно обрамить раму из 36 элементов длиной по 1,2 м, то есть 43,2 м, хватит 8 хлыстов весом 8 × 6 × 3,77 = 181 кг. Тонну брать незачем.
Пример 5. Подбор двутавра под нагрузку
Задача: балка пролётом 4 м, посередине давит груз 2 т, что примерно равно 20 кН. Максимальный изгибающий момент для такой схемы:
M = P × L ÷ 4 = 20 × 4 ÷ 4 = 20 кН·м
Расчётное сопротивление стали Ст3сп принимают около 240 МПа. Тогда необходимый момент сопротивления:
W = M ÷ R = 20000000 ÷ 240 = 83333 мм³ = 83 см³
По таблице №14 даёт 81,7 см³, чуть меньше нужного, значит, берём №16 с Wx = 109 см³. Теперь проверка прогиба. Для той же схемы:
f = P × L3 ÷ 48 ÷ E ÷ I
Для №16 момент инерции Ix = 873 см⁴, то есть 8730000 мм⁴, модуль упругости E = 206000 МПа. Подставляем: f = 20000 × 40003 ÷ 48 ÷ 206000 ÷ 8730000 = 14,8 мм. Допустимым прогибом считают 1/250 пролёта, то есть 16 мм. Запас получился ничтожным, поэтому практик возьмёт №18: у него Ix = 1290 см⁴, прогиб около 10 мм. Масса при этом вырастет с 15,9 до 18,4 кг на метр, то есть на 2,5 кг, что на 4 м даёт 10 кг. Дёшево за спокойствие.
Этот расчёт упрощённый и годится для оценки. Для перекрытий, подвесных механизмов и всего, что держит людей, нагрузки и узлы считает проектировщик.

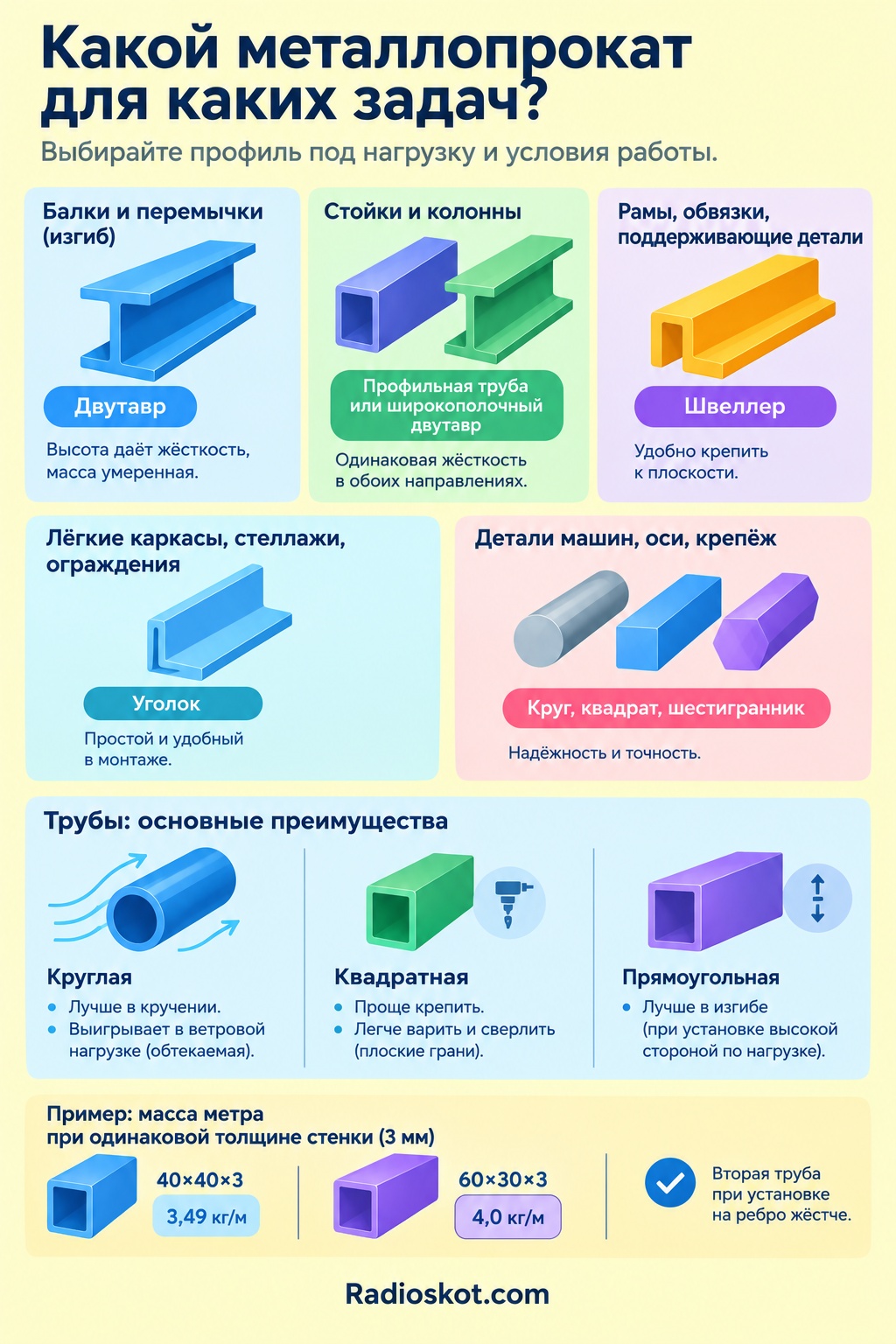

Как выбрать профиль под задачу
Для балок и перемычек, работающих на изгиб, берут двутавр. Его высота даёт жёсткость, а масса остаётся умеренной. Для стоек и колонн лучше подходит профильная труба или широкополочный двутавр: у них примерно одинаковая жёсткость в обоих направлениях. Для рам, обвязок и поддерживающих деталей хорошо работает швеллер, который удобно крепить к плоскости. Для лёгких каркасов, стеллажей и ограждений годится уголок. Для деталей машин, осей и крепежа берут круг, квадрат или шестигранник.
Отдельно о трубах. Круглая труба выигрывает в кручении и в ветровой нагрузке, потому что обтекаемая. Квадратная выигрывает в простоте крепления: плоские грани легче варить и сверлить. Прямоугольная выигрывает в изгибе, если ставить её высокой стороной по нагрузке. При равной массе метра картина получается такой: 40×40×3 весит 3,49 кг на метр, а 60×30×3 примерно 4,0 кг, и вторая труба при установке на ребро заметно жёстче.
Типовые ошибки при расчёте и закупке
- Путать наружный и внутренний диаметр трубы. Размер всегда указывают по наружному диаметру.
- Считать вес по размерам без учёта толщины стенки. Труба 60×60 может быть со стенкой 2 и 4 мм, а масса отличается почти вдвое.
- Брать данные для стали при заказе нержавейки или алюминия. Разница в плотности меняет итог в разы.
- Забывать про длину хлыста. Закупают всегда целыми хлыстами, поэтому заказывать нужно округлённое вверх число штук.
- Не учитывать резку. Каждый пропил отнимает 2-4 мм, а на торцах остаются обрезки, и в сумме это даёт 3-5% потерь.
- Сравнивать цену за тонну и цену за метр без пересчёта. Поставщик иногда выставляет метр дешевле тонны, а на деле выходит наоборот.
- Принимать за стандарт нестандартные размеры. В продаже встречается труба 40×40 со стенкой 1,5 мм, которой в ГОСТ нет, и вес у неё другой.
- Не проверять паспорт партии. В нём указан реальный вес, марка стали и допуски.
Как оценить стоимость и не переплатить
Цена металлопроката состоит из стоимости самой стали, надбавки за размер, резки и доставки. Мелкие размеры стоят дороже в пересчёте на килограмм, потому что на них больше возни у поставщика. Цена на трубу 20×20 в расчёте на 1 кг обычно выше, чем на трубу 100×100. Нержавейка стоит в 4-5 раз дороже чёрной стали, алюминий в 4-5 раз, медь и латунь в 10 раз и больше. Поэтому ориентировочная цена в калькуляторе служит отправной точкой, а не прайсом.
💰 Хороший приём: сначала выбрать 2-3 подходящих типоразмера и сравнить их по общей стоимости. Часто выясняется, что профиль на размер больше обходится дешевле, потому что не требует усиления и дополнительных элементов. А простая замена трубы со стенкой 3 мм на стенку 2 мм экономит около 30% веса, но снижает жёсткость примерно на треть, что для навеса со снеговой нагрузкой может быть недопустимо.
Ещё одно правило касается длины. Стандартные длины чаще всего 6 и 12 м, у части позиций 11,7 м. Под эти значения и стоит планировать раскрой: если деталь длиной 2,9 м, из хлыста в 6 м выйдет 2 штуки с остатком 0,2 м, а из хлыста в 11,7 м 4 штуки с остатком 0,1 м. Мелочь, но на крупной партии это десятки килограммов.
Вопросы и ответы
Почему вес в калькуляторе не совпадает с накладной?
Калькулятор считает теоретическую массу идеального сечения. На складе взвешивают реальный прокат, у которого есть скругления, допуски и колебания плотности. Разница в 1-3% нормальна. Если отклонение больше 5%, стоит проверить размеры и толщину стенки.
Можно ли использовать результат для проекта?
Для оценки и сметы можно. Для расчётов несущей способности нужен проект, составленный по действующим нормам, с учётом нагрузок, узлов и сварных швов. Каталог помогает быстро сравнить варианты и прикинуть массу, но не заменяет конструкторский расчёт.
Чем отличается швеллер 16У от 16П?
У швеллера 16У внутренние грани полок наклонены, у 16П они параллельны. Масса метра у них чуть разная: 14,2 и 14,2 кг для основных типоразмеров практически совпадают, но геометрия полок разная. Параллельные полки удобнее для крепления болтами без косых шайб.
Как быстро прикинуть вес листа?
Умножить толщину в миллиметрах на 7,85, и получится масса квадратного метра стального листа в килограммах. Лист 5 мм весит 39,3 кг на м², а стандартный лист 1,5 × 6 м в 5 мм весит 9 × 39,3 = 353 кг.
Зачем нужен вид сбоку на чертеже?
Он показывает длину детали и внутренние границы профиля. Для труб видно, что стенка полая, для двутавра видны границы полок. Для токаря и сварщика такой эскиз заменяет лишние пояснения.
Литература и справочники
- В. И. Анурьев. Справочник конструктора-машиностроителя. Классический трёхтомник по материалам, допускам и расчётам деталей.
- Г. С. Писаренко, А. П. Яковлев, В. В. Матвеев. Справочник по сопротивлению материалов. Формулы для изгиба, кручения, устойчивости и колебаний.
- В. И. Феодосьев. Сопротивление материалов. Понятный университетский учебник с большим числом разобранных задач.
- Ю. И. Кудишин, Е. И. Беленя, В. С. Игнатьева и др. Металлические конструкции. Учебник по расчёту балок, колонн и ферм из прокатных профилей.
- Марочник сталей и сплавов. Под редакцией В. Г. Сорокина. Состав, свойства и области применения основных марок.
- Справочник металлиста. Под редакцией А. Н. Малова. Многотомник по материалам, заготовкам и обработке металла.
- Б. Н. Арзамасов и др. Материаловедение. Учебник про строение, свойства и термообработку металлов.
