Предлагаем использовать конструктор беседок с интерактивно пересоздаваемым чертежом и 3D-просмотром итоговой конструкции. Вы задаёте форму и размеры секции, рисуете внутри планки, выбираете материалы и цвета, а программа считает объём, длины и итоговую стоимость. Работает на мобильных телефонах, без установки. Далее описание что и как делать, зачем нужны элементы интерфейса и где смотреть результаты.

Использование онлайн программы

• Выберите тип крыши: «Плоская», «Двускатная» или «Многоугольная».
• Выберите число сторон беседки: 4, 6 или 8.
• Задайте ширину и высоту секции ползунками или вводом чисел.
• На маленьком квадратном холсте нарисуйте планки внутри секции. Каждая линия — отдельная планка.
• Сразу смотрите 3D: планки и стойки появятся в модели.
• Установите цены за метр стойки, метр планки и квадратный метр крыши — итог посчитается автоматически.

Сначала задайте общую форму и размеры. Кнопки выбора крыши и количества сторон задают общую геометрию беседки. После изменения этих настроек в чертеже автоматически строится одна секция, соответствующая выбранным габаритам. Эта секция — рабочая область, в которой вы добавляете планки.

📐 Рисование планок. На холсте нажмите в двух точках, чтобы провести планку. Повторите для каждой доски. Линия автоматически «привязывается» к сетке, чтобы рисунок был ровным. Если нужно передвинуть точку, перетащите её. Удалить последнюю планку можно кнопкой «Удалить». Кнопка «Очистить» стирает все планки и возвращает базовый контур секции.

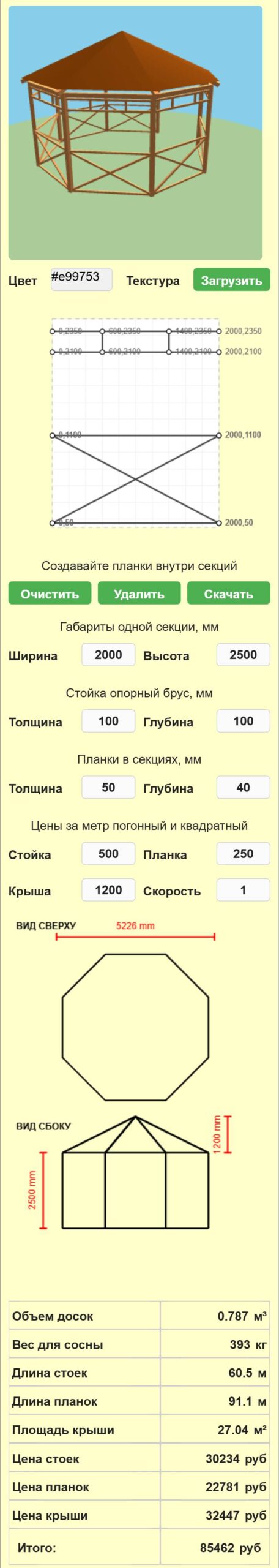

3D-панель показывает секцию в масштабе: стойки, планки и крыша. Изменения размеров и добавление планок сразу отражаются в объёме. Цвет и текстуру можно выбрать для визуальной проверки. Для сохранения снимка экрана используйте «Скачать».

Описание элементов интерфейса

• Кнопки крыши: задают форму верхней конструкции.
• Кнопки сторон: определяют количество секций и симметрию беседки.
• 3D-холст: вращаемая модель, отображает текущую секцию с планками и стойками.
• Холст для рисования: квадратная зона, где вы вручную рисуете планки одной секции. Контур секции уже построен по заданной ширине и высоте.
• Ползунки и поля ввода: ширина секции, высота секции, толщина и глубина стойки, толщина и глубина планки. Изменения применяются немедленно.
• Блок цен: три поля для стоимости стойки за метр, планки за метр и крыши за квадратный метр. Итог пересчитывается автоматически.
• Кнопки действий: Очистить, Удалить, Скачать.
• Таблица метрик: объём досок, вес древесины, длина стоек, длина планок, площадь крыши, стоимость по позициям и итоговая сумма.

Учитывайте при проектировании

Измерения делайте в миллиметрах. Холст рисует секцию в масштабе, но при экспорте и подсчётах используется реальная длина, переведённая в метры. Планки, которые вы рисуете, применяются как шаблон ко всем секциям одной формы. Менять ширину или высоту секции после большого количества ручных планок можно, но часть ручной сетки может потребовать корректировки.

✍ Рекомендуется сначала настроить тип крыши и количество сторон, затем задать точные размеры и только потом рисовать внутренние планки. Это сохранит симметрию и упростит расчёты.

При проектировании думайте о креплении и прочности, а не только о внешнем виде. Обеспечьте защиту от влаги и нормальную вентиляцию под крышей, это продлит срок службы дерева. Закладывайте точки крепления и доступ для обслуживания заранее, тогда сборка будет проще, а эксплуатация безопаснее.

• Чтобы сделать ровный ряд планок, рисуйте их параллельно одной стороне секции.
• Если планка оказалась не там, удалите её и нарисуйте заново.
• Для точного позиционирования используйте сетку и числовые поля ширины и высоты.
• Перед экспортом сфокусируйте 3D-вид так, как вам нужно, затем нажмите «Скачать».

Прежде чем рисовать планки, зафиксируйте форму крыши и число сторон, затем задайте точные ширину и высоту секции. Убедитесь, что габариты согласованы с размерами матрицы и подходящими стандартами материалов. Делайте проверку «двойной», сверяя цифровые значения с чертежом на холсте, и оставляйте небольшой технологический запас для подгонки и стыков.

Справочная таблица единиц и значений

Пример расчёта цены

💻 Экспорт сохраняет видимую область экрана вместе с 3D и чертежом. Цвета на экране — ориентировочные, точный вид материала зависит от фактической текстуры и обработки. Программа даёт приближённые сметы. Для окончательного бюджета учитывайте отходы, крепёж и работу.

Расположите планки и стойки так, чтобы максимально использовать стандартные длины досок и уменьшить обрезки. Добавляйте немного запаса на отходы и брак, это экономит время при закупке и монтаже. Сравнивайте цену за метр и цену за площадь крыши одновременно, потому что экономия на одном узле иногда ведёт к удорожанию в другом.

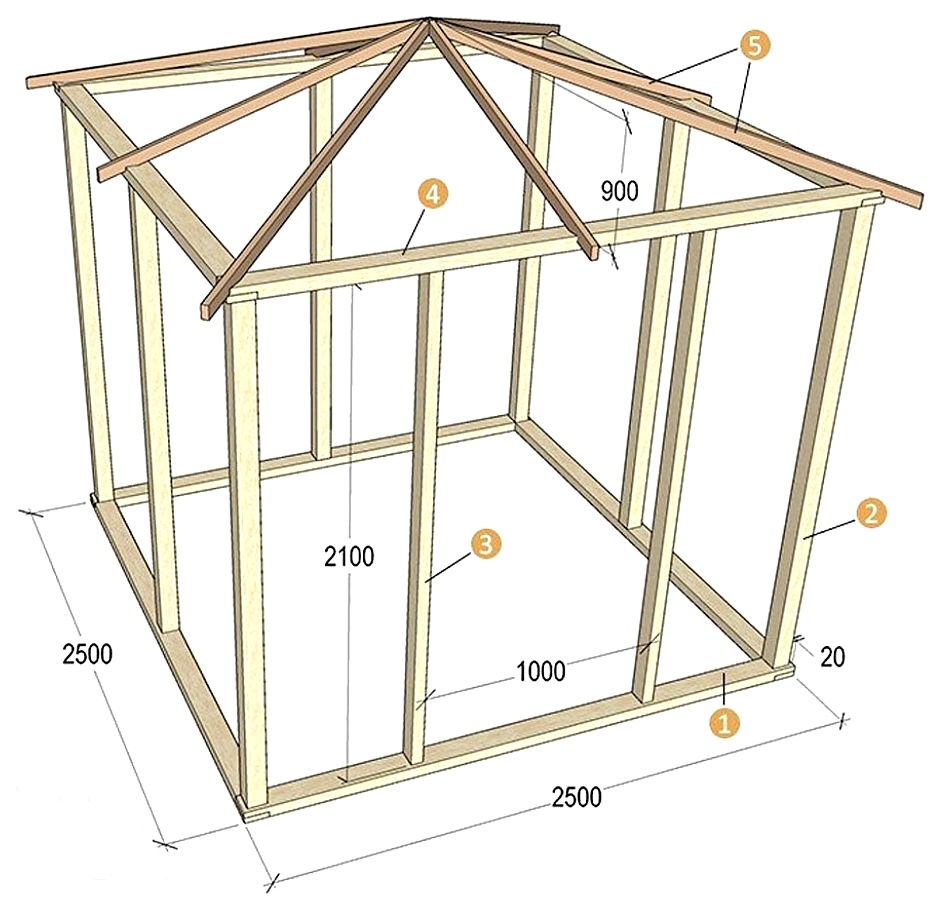

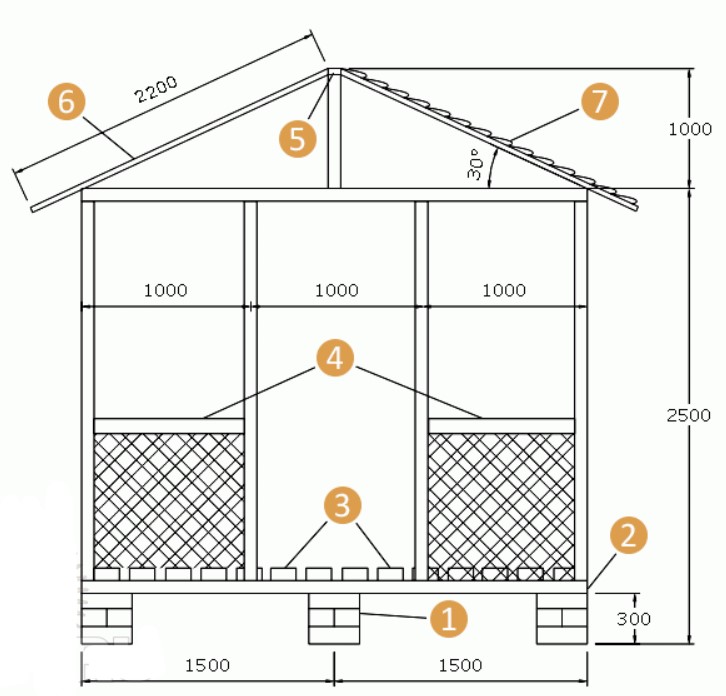

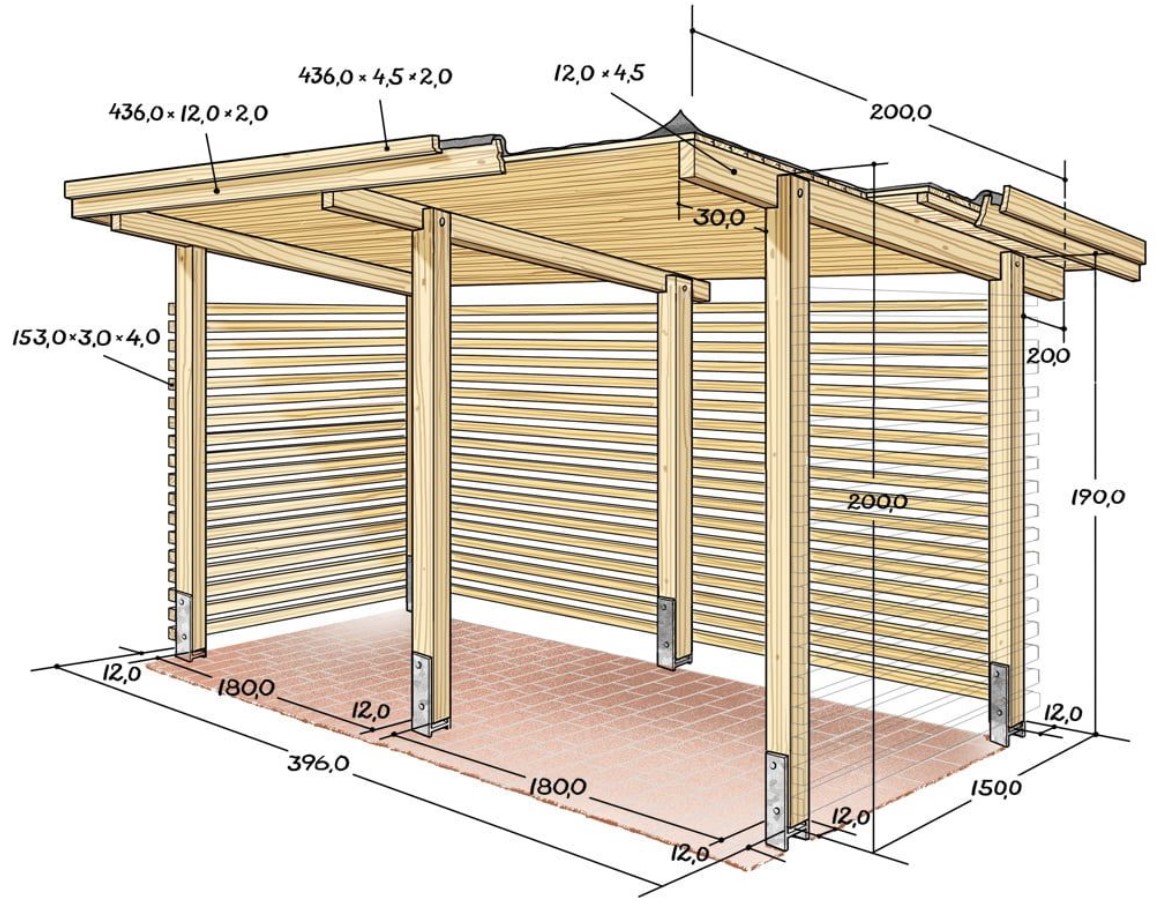

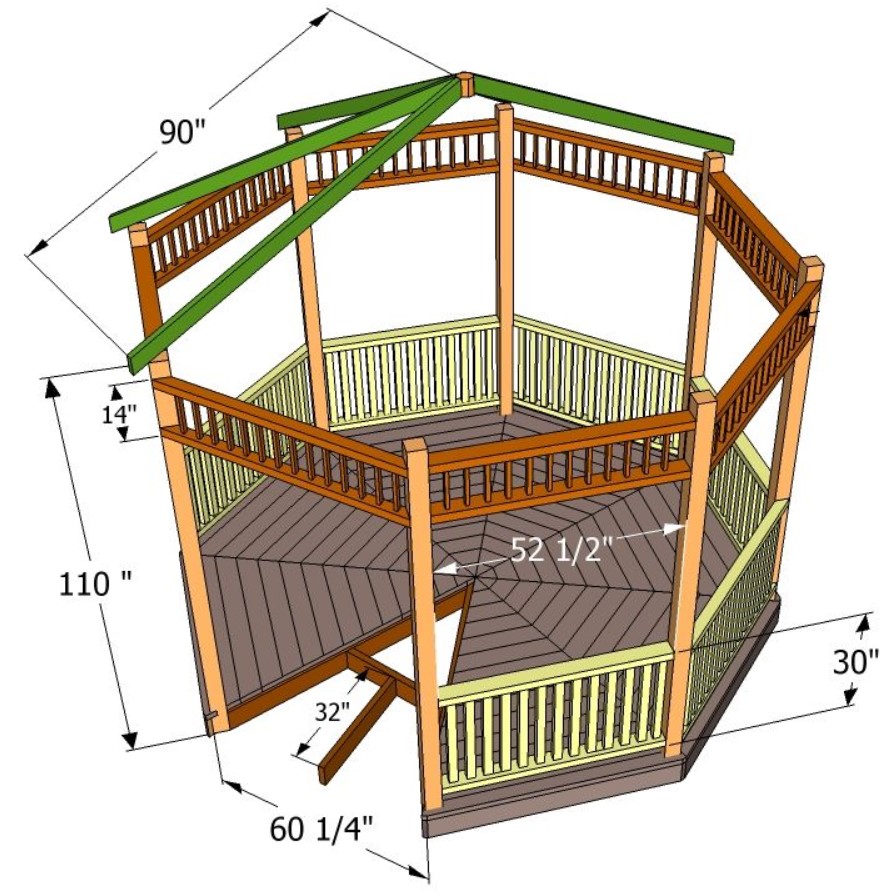

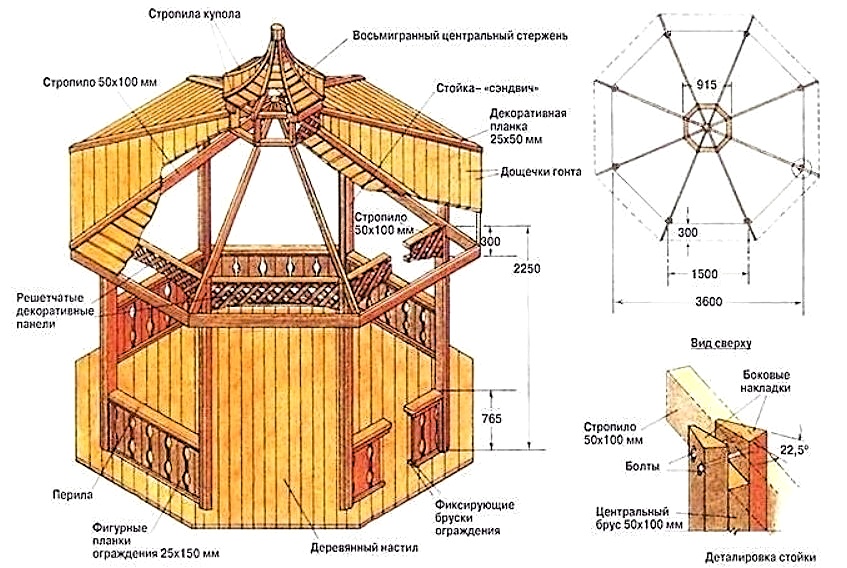

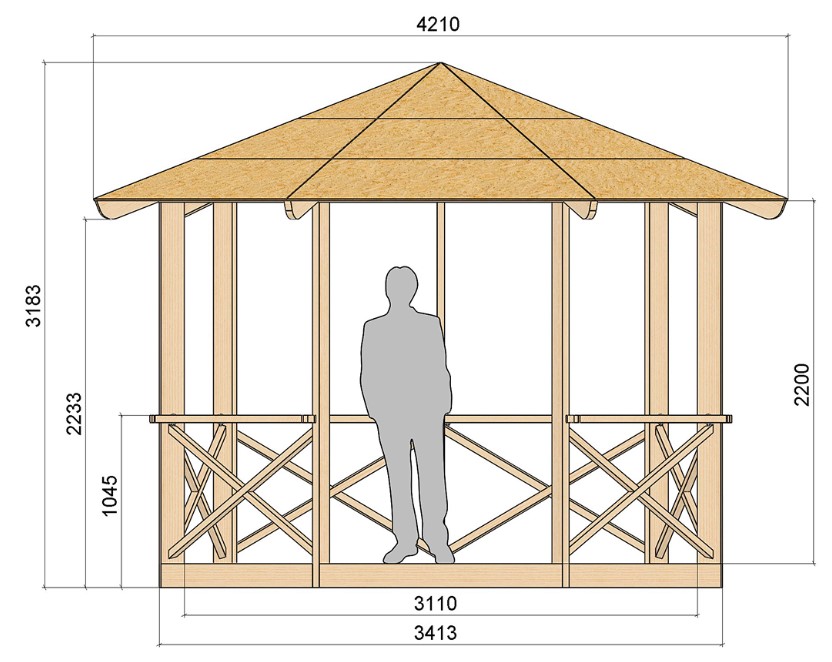

Примеры чертежей беседок

Таким образом, если вы будете следовать этой последовательности — выбрать форму, задать размеры, нарисовать планки, проверить 3D и задать цены — получите рабочую модель и смету на сборку, с которой можно будет обратиться к любому исполнителю.
