Электронный предохранитель — современная замена классическим плавким вставкам и механическим автоматическим выключателям. В основе предлагаемого устройства используется силовой MOSFET-транзистор, который выполняет функцию быстродействующего ключа и отключает питание при возникновении перегрузки или короткого замыкания.
👉 Применение мощного полевого транзистора типа STP60N05 позволяет значительно уменьшить потери мощности по сравнению с обычными предохранителями или шунтирующими схемами. Благодаря малому сопротивлению канала в открытом состоянии падение напряжения на ключе остаётся минимальным даже при значительных токах нагрузки. Это особенно важно для систем питания с низким напряжением, где каждый 0,1 вольт падения напряжения может заметно повлиять на стабильность работы устройств.
Такие схемы часто используются для модернизации лабораторных блоков питания, аккумуляторных систем, солнечных установок и различных электронных устройств, требующих надёжной защиты от аварийных режимов.
Назначение и основные функции
Электронный предохранитель выполняет две ключевые задачи — защиту источника питания и защиту подключённой нагрузки. В отличие от обычных плавких предохранителей, электронная схема способна реагировать на перегрузку значительно быстрее и при этом сохранять возможность повторного включения без замены компонентов. При возникновении превышения допустимого тока схема мгновенно отключает MOSFET-ключ. Таким образом предотвращается перегрев источника питания, повреждение кабелей или разрушение электронных компонентов нагрузки.
Вторым важным преимуществом является высокая точность срабатывания. Порог отключения задаётся резистивным делителем и может быть отрегулирован в широких пределах, что позволяет адаптировать устройство под различные типы нагрузки.
Ключевые параметры работы
Работа любого электронного предохранителя определяется двумя основными характеристиками: током срабатывания и временем реакции.
- Ток срабатывания определяет значение тока, при котором схема отключит питание.
- Время реакции показывает, как быстро произойдёт отключение после обнаружения перегрузки.
На практике эти параметры должны быть тщательно сбалансированы. Слишком быстрое отключение может привести к ложным срабатываниям, так как многие устройства при включении создают кратковременные импульсы тока. Например, импульсные блоки питания, электродвигатели или мощные конденсаторы могут потреблять в момент запуска ток, превышающий номинальный в несколько раз.
👉 Если защита реагирует мгновенно, система будет отключаться даже при нормальной работе оборудования. С другой стороны, чрезмерно большая задержка может привести к повреждению источника питания или проводки при настоящем коротком замыкании.
Поэтому оптимальное значение задержки выбирается с учётом характера нагрузки.

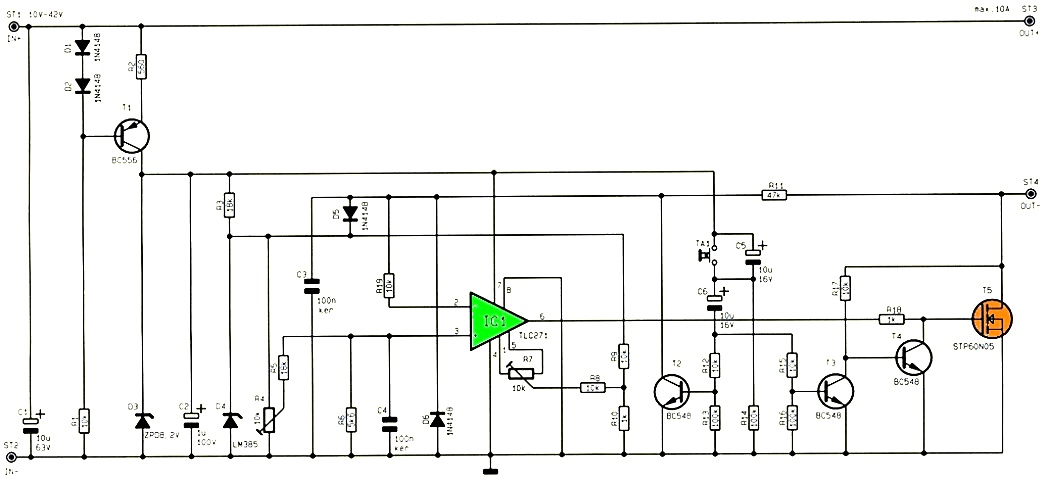

Принцип работы схемы
Основным элементом схемы является MOSFET-транзистор STP60N05, который работает как электронный силовой ключ. В нормальном режиме он находится в открытом состоянии и пропускает ток от источника питания к нагрузке.
Контроль величины тока осуществляется через измерительный резистор (шунт), включённый последовательно с нагрузкой. Падение напряжения на этом резисторе пропорционально протекающему току. Это напряжение усиливается операционным усилителем TLC271 и сравнивается с опорным уровнем.
Если ток превышает установленный порог, операционный усилитель формирует управляющий сигнал, который закрывает MOSFET-транзистор. В результате цепь питания разрывается, а нагрузка отключается.
Для защиты входных цепей операционного усилителя применяются диоды D5 и D6. Они предотвращают повреждение микросхемы при возможных перенапряжениях или обратной полярности питания.
Резистор R7 формирует нулевую точку отсчёта для операционного усилителя. Благодаря этому схема может точно измерять даже сравнительно небольшие токи порядка 0,5 А.
Регулировка задержки срабатывания
Для предотвращения ложных отключений используется небольшая временная задержка, формируемая конденсатором C3. При кратковременных импульсах тока конденсатор не успевает зарядиться до порогового уровня, поэтому защита не активируется. Увеличивая ёмкость C3, можно увеличить время реакции схемы.
| Ёмкость C3 | Задержка срабатывания |
|---|---|
| 10 нФ | ~200 мкс |
| 100 нФ | ~2 мс |
| 1 мкФ | ~20 мс |
| 10 мкФ | ~200 мс |
Такая настройка позволяет адаптировать предохранитель под разные типы нагрузки — от чувствительной электроники до электромеханических устройств, например датчиков давления.
Электрические параметры устройства
Схема рассчитана на широкий диапазон условий эксплуатации и может применяться в различных системах питания.
| Параметр | Значение |
|---|---|
| Напряжение питания | 10–42 В постоянного тока |
| Диапазон тока отключения | 0,5–10 А |
| Время реакции | 200 мкс – 200 мс |
| Тип силового ключа | MOSFET STP60N05 |
| Тип операционного усилителя | TLC271 |
Низкое сопротивление канала MOSFET позволяет пропускать значительные токи без заметного нагрева, что повышает общую эффективность системы.
Рекомендации по проектированию
Для стабильной работы электронного предохранителя необходимо учитывать несколько важных факторов. В первую очередь следует правильно выбрать измерительный резистор. Его сопротивление должно быть достаточно малым, чтобы минимизировать потери мощности, но при этом обеспечивать достаточное падение напряжения для точного измерения тока.

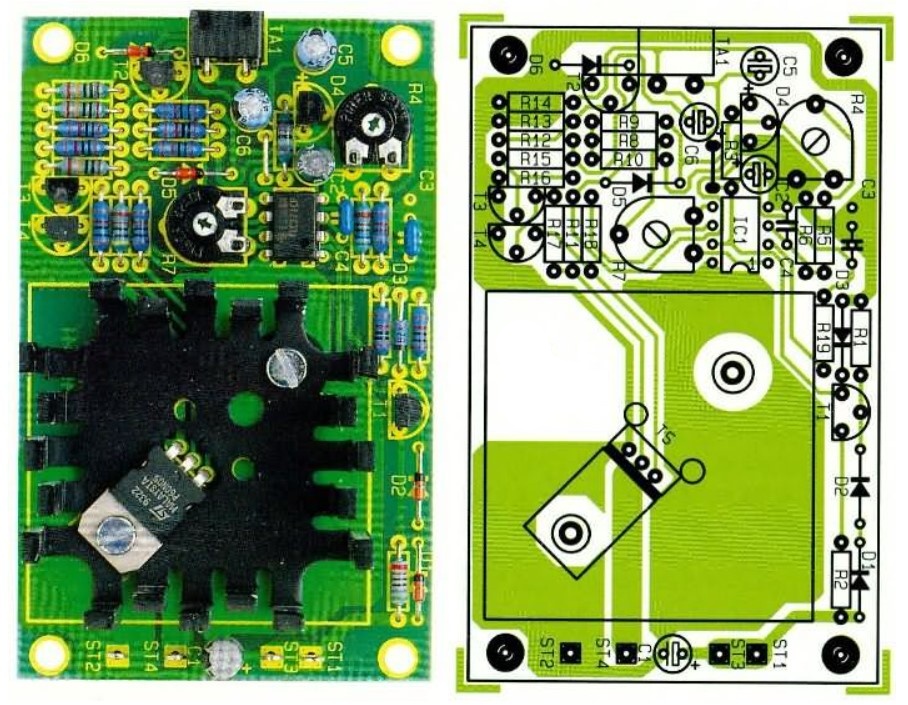

👉 Также необходимо обеспечить эффективное охлаждение MOSFET-транзистора. При токах выше нескольких ампер рекомендуется устанавливать небольшой радиатор, особенно если устройство работает в замкнутом корпусе.
Дополнительную надёжность системе придаёт установка защитного диода на входе питания, а также фильтрующего конденсатора для подавления помех и импульсных скачков напряжения.
Области применения
Электронные предохранители на MOSFET-транзисторах широко используются в современных электронных устройствах благодаря высокой скорости реакции и возможности точной настройки параметров защиты. И наиболее распространённые области применения:
- лабораторные и промышленные блоки питания;
- аккумуляторные системы и зарядные устройства;
- солнечные энергетические установки;
- автомобильная электроника;
- системы управления и автоматики.
Благодаря сочетанию высокой эффективности, гибкой настройки и быстродействия электронный предохранитель является универсальным решением для защиты цепей постоянного тока в широком диапазоне напряжений и нагрузок.
