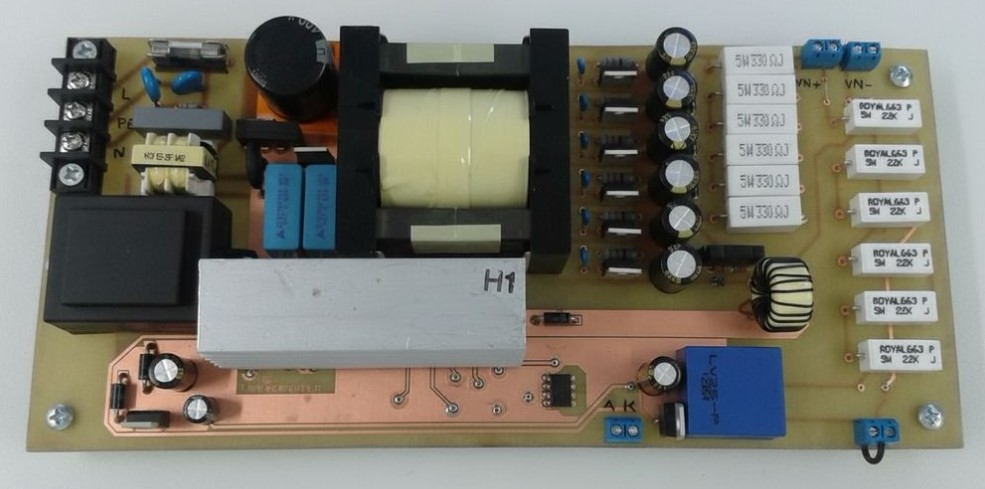

Мощный импульсный источник питания 0–1000 В

Высоковольтные источники питания используются в лабораторной технике, испытательных стендах, измерительном оборудовании, установках электропорации, генераторах импульсов и других специализированных электронных устройствах. В отличие от обычных сетевых блоков питания, такие конструкции должны не только формировать большое выходное напряжение, но и обеспечивать надежную гальваническую развязку, стабильную работу при изменении нагрузки и высокий уровень электрической безопасности.

⚡ Рассматриваемая схема представляет собой мощный ИИП с регулируемым выходным напряжением до 1000 В. Устройство построено по обратноходовой топологии и способно развивать мощность порядка 100 Вт, что делает его интересным примером практического применения высоковольтных преобразователей.

Технические характеристики

Получение напряжения порядка нескольких сотен или тысяч вольт требует особого подхода. Простое повышение напряжения недостаточно, поскольку необходимо учитывать множество факторов:

• электрическую безопасность;
• ограничение тока при авариях;
• защиту силовых компонентов;
• стабильность регулирования;
• подавление высокочастотных помех;
• надежную изоляцию между сетью и нагрузкой.

Особенно актуальны подобные требования в устройствах, где необходимо заряжать емкостные накопители энергии. В момент подключения разряженный конденсатор практически представляет собой короткое замыкание, поэтому источник должен корректно работать в условиях больших пусковых токов.

Почему выбрана обратноходовая топология

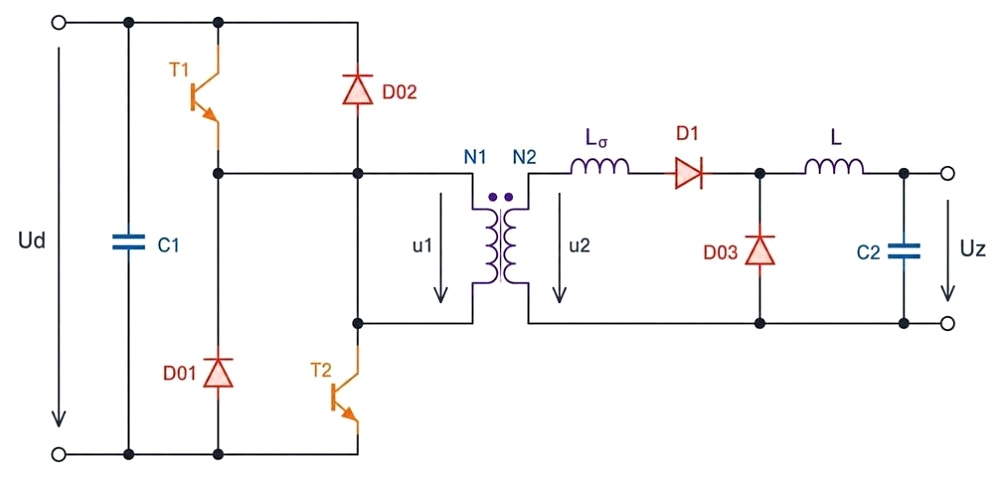

Для формирования высокого напряжения применяется обратноходовой преобразователь (Flyback Converter). Несмотря на сравнительно простую структуру, данная топология остается одной из наиболее популярных для высоковольтных источников питания средней мощности.

Принцип работы основан на накоплении энергии в магнитопроводе трансформатора во время открытого состояния силового ключа. После закрытия ключа энергия передается во вторичную цепь и заряжает выходные конденсаторы. Преимущества такого решения:

• требуется только один силовой ключ;
• обеспечивается полная гальваническая развязка;
• легко получить очень высокое выходное напряжение;
• отсутствует необходимость в дополнительном выходном дросселе;
• хорошо подходит для зарядки накопительных конденсаторов.

Но естественно, обратноходовая схема предъявляет повышенные требования к трансформатору и защите силового транзистора от выбросов напряжения.

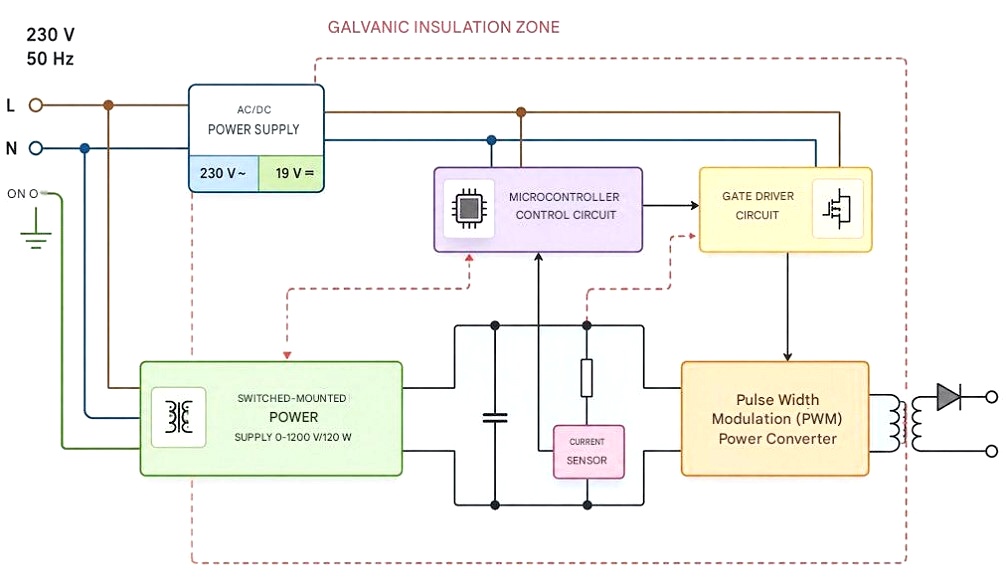

Входной сетевой узел

Первым этапом работы устройства будет преобразование сетевого напряжения в высоковольтную постоянную шину. Входной каскад содержит:

• сетевой фильтр;
• мостовой выпрямитель;
• электролитические конденсаторы;
• защитные элементы;
• ограничитель пускового тока.

После выпрямления сетевых 230 В формируется постоянное напряжение порядка 320–330 В. Особое внимание уделяется подавлению электромагнитных помех. Для этого используются специальные конденсаторы классов X2 и Y2, рассчитанные на непосредственное подключение к сети. Для ограничения броска тока при включении применяются NTC-термисторы или мощные последовательные резисторы.

Силовой ключ на IGBT

Центральным элементом преобразователя является высоковольтный IGBT-транзистор класса 1200 В. В современных источниках питания часто используются MOSFET-транзисторы, однако при напряжениях свыше 600 В они начинают проигрывать IGBT по ряду параметров. Основные преимущества IGBT в данном проекте:

• высокий допустимый уровень напряжения;
• хорошая перегрузочная способность;
• устойчивость к импульсным нагрузкам;
• надежная работа в обратноходовых схемах большой мощности.

Во время работы на силовом ключе присутствует не только сетевое напряжение, но и отраженное напряжение трансформатора, а также выбросы, возникающие из-за индуктивности рассеяния. Поэтому в конструкции используются:

• демпферные цепи;
• ограничители перенапряжений;
• тщательно продуманная разводка печатной платы.

Даже несколько лишних сантиметров дорожек могут существенно увеличить паразитную индуктивность и привести к перегреву силового каскада.

Высоковольтный импульсный трансформатор

В обратноходовом преобразователе трансформатор играет гораздо более важную роль, чем в обычном сетевом блоке питания. Он одновременно выполняет две функции:

1. Передает энергию между цепями.
2. Накопляет энергию в магнитном поле.

Поэтому при проектировании необходимо учитывать материал сердечника, наличие воздушного зазора, индуктивность первичной обмотки, максимальную магнитную индукцию, межобмоточную изоляцию и паразитную емкость.

📝 Для мощности около 100 Вт часто используются ферритовые сердечники типа ETD59 или аналогичные. Первичная обмотка содержит несколько десятков витков, а вторичка выполняется секционированной для повышения электрической прочности конструкции.

Получение напряжения порядка 1000 В с одной вторичной обмотки создает множество проблем:

• ухудшается изоляция;
• растет паразитная емкость;
• увеличивается риск межвиткового пробоя;
• возрастают требования к выпрямительным диодам.

Поэтому вторичная часть часто делится на несколько отдельных секций. Такое решение дает ряд преимуществ:

Каждая секция работает со своим выпрямителем и конденсатором, а затем напряжения суммируются.

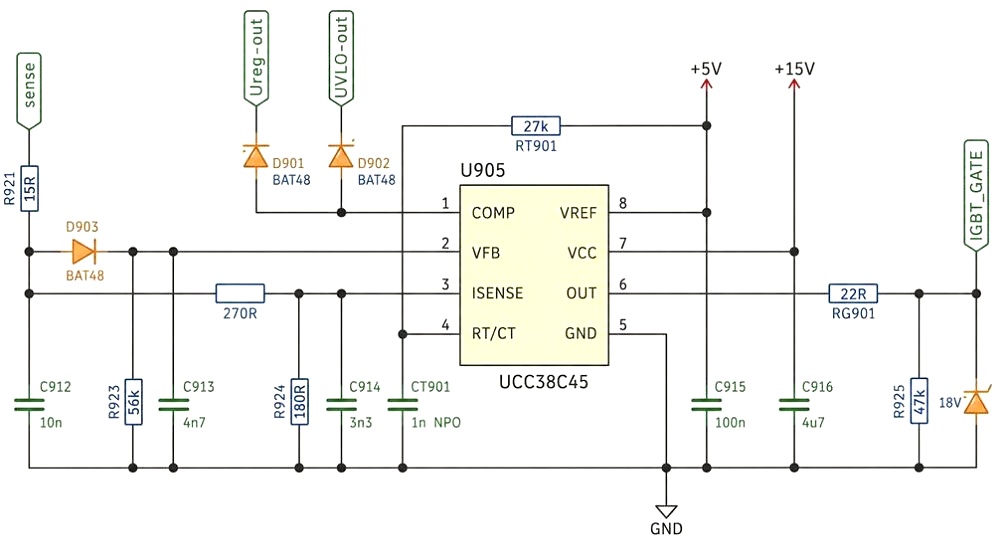

Схема управления на UC3845

Для управления преобразователем применяется специализированный ШИМ-контроллер семейства UC3845. Это популярная микросхема для импульсных источников питания, обладающая следующими возможностями:

• управление по току;
• ограничение перегрузки;
• регулировка коэффициента заполнения;
• контроль запуска;
• стабильная работа в широком диапазоне напряжений.

В отличие от простого управления по напряжению, токовый режим обеспечивает более быстрый отклик на изменение нагрузки и значительно упрощает защиту силового каскада.

Контроль выходного напряжения

Для поддержания заданного уровня напряжения используется цепь обратной связи. Поскольку выход может достигать 1000–1200 В, измерение выполняется через высокоомный делитель напряжения. При проектировании делителя необходимо учитывать максимальное рабочее напряжение резисторов, допустимую мощность рассеивания, расстояния между выводами и устойчивость к пробою.

Практика показывает, что безопаснее использовать длинную цепочку последовательно соединенных резисторов, чем один высоковольтный элемент.

Ограничение тока

Одной из важнейших функций высоковольтного источника является защита от перегрузки. Контроль тока осуществляется через низкоомный шунт, установленный в первичной цепи. При превышении допустимого значения контроллер немедленно завершает текущий импульс. Такой подход обеспечивает:

• защиту IGBT;
• защиту трансформатора;
• ограничение энергии короткого замыкания;
• безопасную зарядку емкостных нагрузок.

Особенно важна эта функция при работе с крупными накопительными конденсаторами, которые в момент включения потребляют очень большой ток.

Проблемы стабилизации высоковольтных источников

Одной из самых сложных задач при разработке является обеспечение устойчивости регулирования. Замкнутый контур включает:

• выходные конденсаторы;
• делитель обратной связи;
• цепи компенсации;
• ШИМ-контроллер.

Если параметры подобраны неправильно, могут возникать колебания напряжения, самовозбуждение, нестабильность при малой нагрузке и увеличение пульсаций. Иногда добавление емкостной нагрузки временно улучшает ситуацию, однако полноценным решением является правильный расчет цепей компенсации.

Разряд выходных конденсаторов

После отключения питания высоковольтные конденсаторы могут сохранять опасный заряд в течение длительного времени. Энергия, накопленная при напряжении около 1000 В, представляет серьезную угрозу для человека и оборудования. Поэтому в конструкции предусматривается специальная цепь разряда. Она обеспечивает:

• быстрое снижение остаточного напряжения;
• безопасность обслуживания;
• защиту измерительных приборов;
• снижение риска случайного поражения током.

Расчет разрядных резисторов выполняется с учетом мощности рассеивания и времени разряда.

Особенности первого запуска

Высоковольтный источник питания нельзя включать напрямую в сеть сразу после сборки. Последовательность проверки обычно включает:

1. Проверку питания контроллера.
2. Контроль ШИМ-сигнала.
3. Проверку драйвера силового ключа.
4. Контроль работы обратной связи.
5. Проверку защиты по току.
6. Только после этого подключение силовой части.

⚠ Для первых испытаний рекомендуется использовать разделительный трансформатор, лабораторный автотрансформатор и лампу накаливания в разрыв сети. Особую осторожность следует соблюдать при работе с осциллографом. Измерения на первичной стороне сетевого преобразователя требуют применения дифференциальных пробников либо полностью изолированных измерительных систем.

Скачать полный архив с проектом можно по ссылке (4 Мб)
