Думаю что каждый радиолюбитель и самодельщик рано или поздно сталкивался с проблемой лишних проводов в доме. Всё больше электронных девайсов превращают комнату в паутину. Данное решение позволит продвинуться на шаг вперед и немного уменьшить их количество.
Используя нехитрый набор запчастей, паяльник и отвертку, будем запитывать телефон с АОН, по принципу компьютерного разъема USB. Телефонный четырех жильный провод, именуемый в народе ЕВРО, для этих целей подходит как нельзя лучше. По внутренним проводам (обычно красный и зеленый), подается сигнал телефонной линии, а по внешним (желтый и черный) — будем подавать питание от блока питания аона.

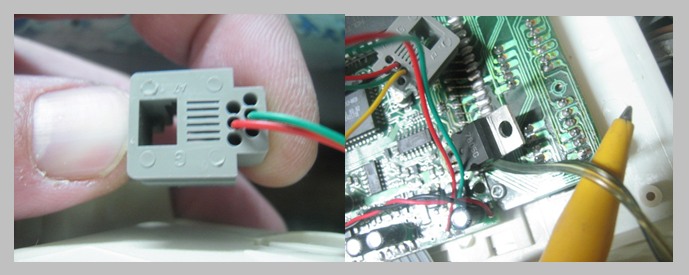

В АОНе нужно снять заднюю крышку, заменить евро разъём тел.линии с двух на четырех проводной, поставить диодный мост (чтоб не было переполюсовки), а желтый и черный провода припаять на вход диодного моста. Выход с моста на плату АОНа.
В евро розетке, которую будем ставить в удобном месте на стене, где рядом есть телефонная линия и розетка 220, подключаем блок питания на желтый и черный провода, а телефонную линию — на красный и зелёный. На фото телефонная линия толстыми белым и салатовым проводами, черными – блок питания.
После сборки, берем провод нужной длинны, у меня 10 метров, с опресованными конекторами, подключаем и радуемся результату.
По данной технологии, дома телефон работает 5 лет. Плохо одно, слишком мощный блок питания так не подключить, но 150-350 мА думаю потянут.
Материал прислал — UR5RNP. Вопросы — на форум по БП
