На сегодняшний день в магазинах есть очень великий выбор электроинструмента. Все они отличаются как по цене, так и по функциональным возможностям и надежности. Почти у всех современных моделей електродрелей, лобзиков, шуруповертов есть регулятор оборотов. Но шлифмашины с такой возможностью встречается очень редко, а если и есть, то намного дороже. Чтоб не переплачивать лишнего, решил оснастить свою купленную давно болгарку регулятором оборотов. Для резки металла отрезным камнем регулятор в принципе не нужен, но для шлифовки корпусов в радиолюбительской практике он просто не заменим.
Принципиальная схема регулятора оборотов болгарки
Итак, схема регулятора. Она очень простая, и на нашем форуме есть тема для ее обсуждения. Даже для начинающего радиолюбителя собрать ее не составит труда. Детали не дорогие, и их можно с легкостью купить в магазине, или выпаять со старых плат (если они конечно там есть).
Можно собрать и отдельно в коробочке с розеткой. Потом использовать ее как переноску с регулятором мощности. Какое-то время у меня так и было. После надоело тягаться с переносками, и я собрал регулятор в ручке шлифмашины.
Для начала нужно собрать все детали в кучу. Открутить рукоятку болгарки, и продумать место расположения каждого элемента схемы. В разных марках шлифмашин разные рукоятки, и как вы там все расположите, да и вообще, влезет ли все туда – это уже ваша забота. На крайний случай можно собрать в отдельной коробке.
Радиатор вырезал из куска алюминия. К нему прикрутил симистор. Он кстати не сильно греется при работе, поэтому радиатор можно сделать с небольшой площадью. Дальше припаял все детали навесным монтажом согласно схемы.
Чтоб при работе это все дело не растряслось и не закоротило – поклеил эпоксидной смолой. Переменный резистор установил с другой стороны. На него надел большую пластмассовую рукоятку. Даже при работе с ней удобно изменять обороты шлифовального круга.

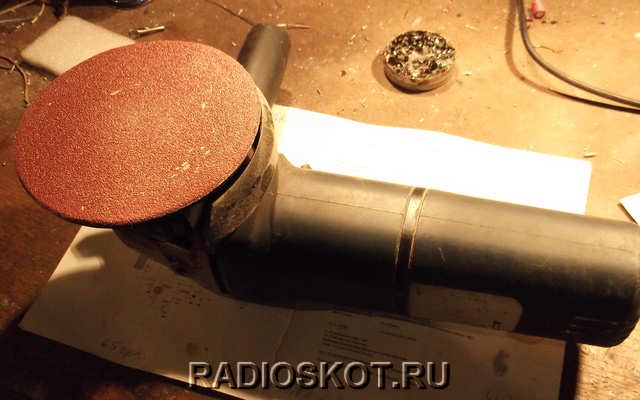

Модернизированная шлифмашина работает у меня уже более двух лет. Нареканий нет, да и ресурс механических частей увеличился, так как она не работает постоянно на максимальных оборотах. Устройство собрал и испытал Бухарь.
