Вот простой импульсный металлоискатель по схеме на базе A1015, JRC4585 и NE555. Вместо IRF740, после тестирования, был использован более мощный IRF530, который исправно работает без модернизации. В настоящее время металлодетектор питается от батареи 9 В.

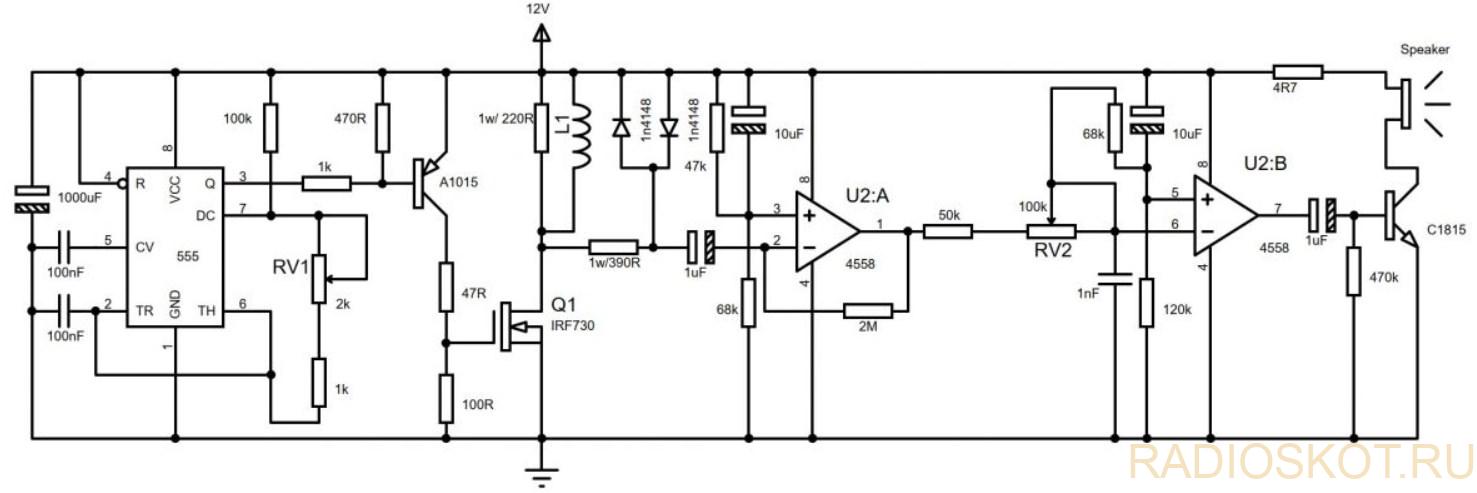

Схема импульсника для металлопоиска

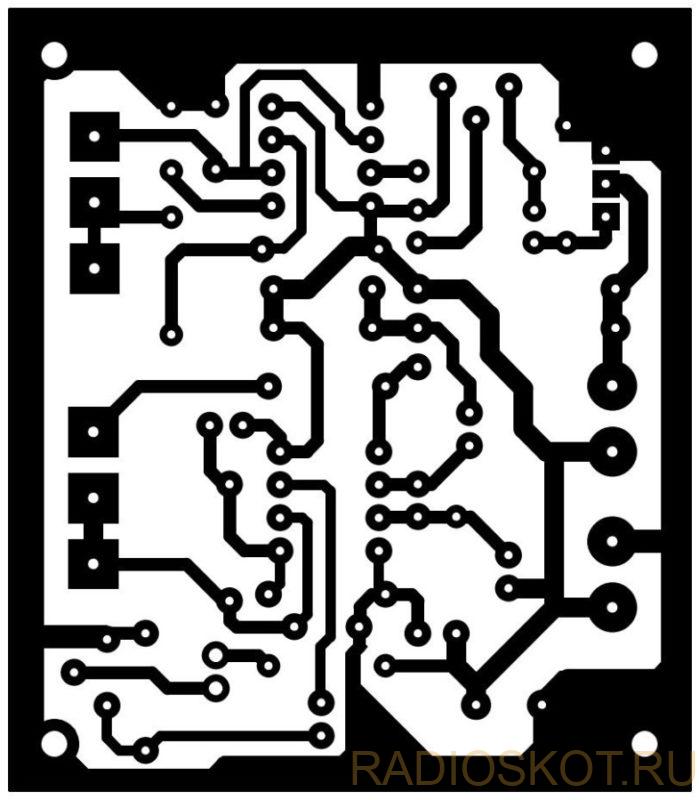

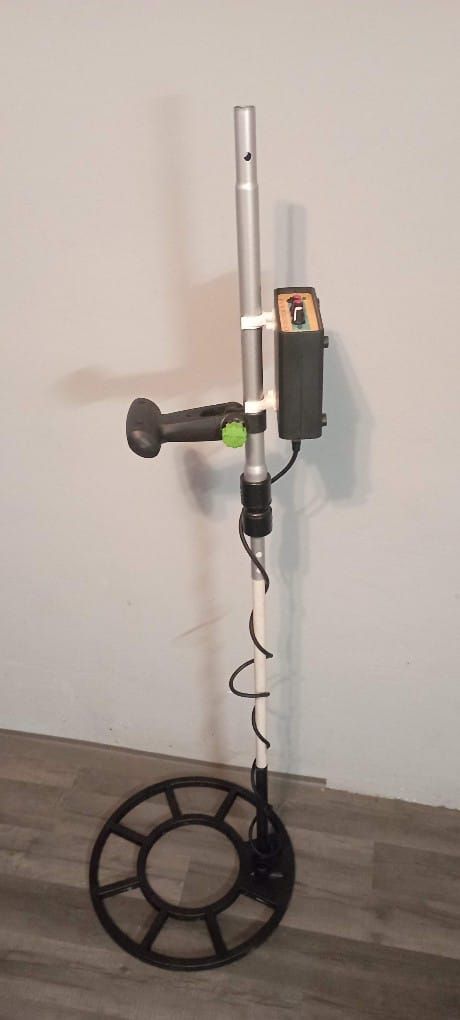

В качестве руки использовалась ручка от старой косилки с регулируемой длиной и кусок ПВХ-трубы. Использована катушка 37 см (16 витков провода 0,4 мм). Есть возможность расширить его возможности второй параллельной катушкой 20 см с помощью дополнительного выключателя. Конечно тут никакой дискриминации. Помимо элементов оригинальной конструкции использовались еще два диода. Один из них служит индикатором питания (зеленый), а другой подключается между плюсом и землей динамика и служит информационным индикатором об обнаружении объекта — загорается и мигает при обнаружении.
Дальность (глубина) здесь зависит от напряженности магнитного поля при возникновении импульса, то есть от количества витков и тока.
Также важна динамика детектора — обнаружение небольших изменений на фоне высоких значений напряженности магнитного поля. Хорошо, что МОП-транзистор управляется от драйвера, потому что фронты напряжения импульса будут крутыми. И чем выше ток, тем лучше. Металлоискатель может потреблять несколько сотен мА от батареи 9 В, поэтому схема лучше работает с мощным источником питания. Ограничением здесь является максимальное напряжение чипа 555, которое составляет 16 В. После тестов можно сказать, что прибор работает вполне прилично: исправно обнаруживает крупные объекты на расстоянии до 70 см.
