GMR (General Robot Expansion Board) — это универсальная плата-расширение для домашних мобильных роботов, рассчитанная на работу в составе многопроцессорной системы с Arduino. Она экономит время на разводке, даёт готовые порты для датчиков и приводов и позволяет быстро собрать управляющий блок для платформы HCR.

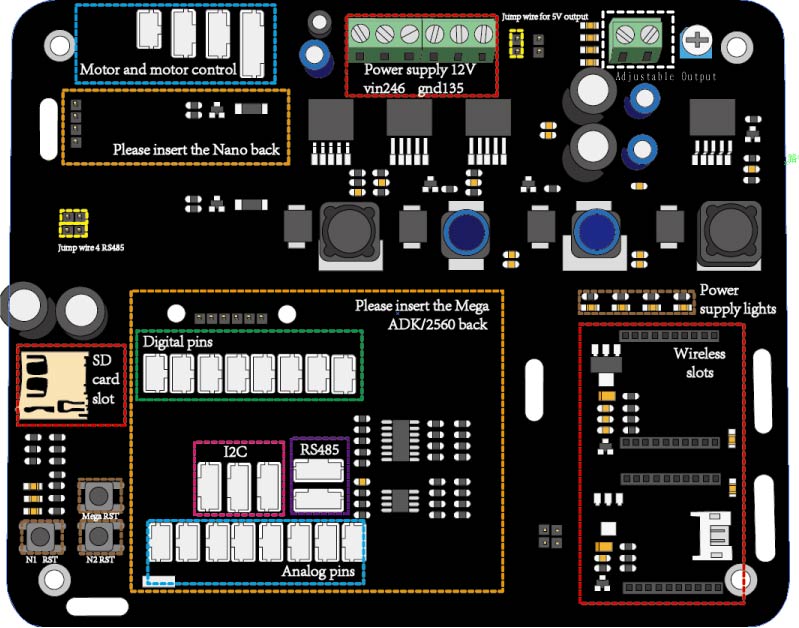

Плата рассчитана на установку трёх микроконтроллеров: двух Arduino Nano и одного Arduino Mega ADK. Один Nano обычно отвечает за управление моторами и сбор телеметрии, второй — за периферийные датчики, например ультразвук, а Mega служит «хабом» — собирает данные, обменивается по I²C и управляет расширениями и коммуникацией. На плате есть слоты для радиомодулей (XBee, Bluetooth), набор цифровых и аналоговых портов, а также несколько I²C-интерфейсов для простого подключения датчиков и модулей.
Эти архитектурные решения дают готовую многозадачную архитектуру: один контроллер — низкоуровневое управление двигателем, второй — датчики, третий — коммуникация/логика/взаимодействие с пользователем.
Таблица характеристик GMR-платы
| Характеристика | Значение | Примечание |
|---|---|---|
| Название | GMR — General Robot Expansion Board | Плата-расширение для мобильных роботов |
| Основная задача | Модульная развязка контроллеров, сенсоров и радиомодулей | Ускоряет прототипирование платформы HCR и подобных |
| Поддерживаемые микроконтроллеры | 2 × Arduino Nano + 1 × Arduino Mega (ADK) | Нано отвечает за моторы/датчики, Mega — за логику/коммуникацию |
| Связь между MCU | I²C | Несколько шлейфов I²C для гибкого подключения |
| Цифровые I/O (на Mega) | 8 цифровых портов | Используются для входов/выходов периферии |
| Аналоговые входы (на Mega) | 8 аналоговых портов | Для IR-датчиков и других аналоговых сенсоров |
| I²C-интерфейсы | В документации указано 3 | Дополнительные шлейфы для датчиков и расширений |
| Слоты для беспроводных модулей | 2 слота | Подходят для XBee, Bluetooth и т.п. |
| Порт для моторного драйвера | Выделенный разъём | Nano подключается к драйверу через этот порт |
| Регулируемый выход напряжения | Есть | Подстроечный выход для питания моторной части |
| Рекомендованные сенсоры | 7 × IR-датчиков, bump-свитчи | Типичный набор для линии обнаружения и столкновений |
| Стабилизация питания | Электролитические и керамические конденсаторы | 100–470 µF + 0.1 µF у каждого модуля для снижения помех |
| Наличие драйверов моторов на борту | Нет — разъём для внешнего драйвера | Требуется внешний H-мост или модуль драйвера |
| Примеры ПО / скетчей | Есть набор тестовых скетчей | Тесты для IR, bump и т.д. — в примерах |
| Целевые применения | Мобильные роботы, образовательные проекты, прототипирование | Подходит для многоконтроллерных архитектур |
| Особые замечания | Следить за логическими уровнями и развязкой питания | При смешении 3.3V и 5V нужен level-shifter; фильтрация питания обязательна |
Сенсоры: IR и контактные

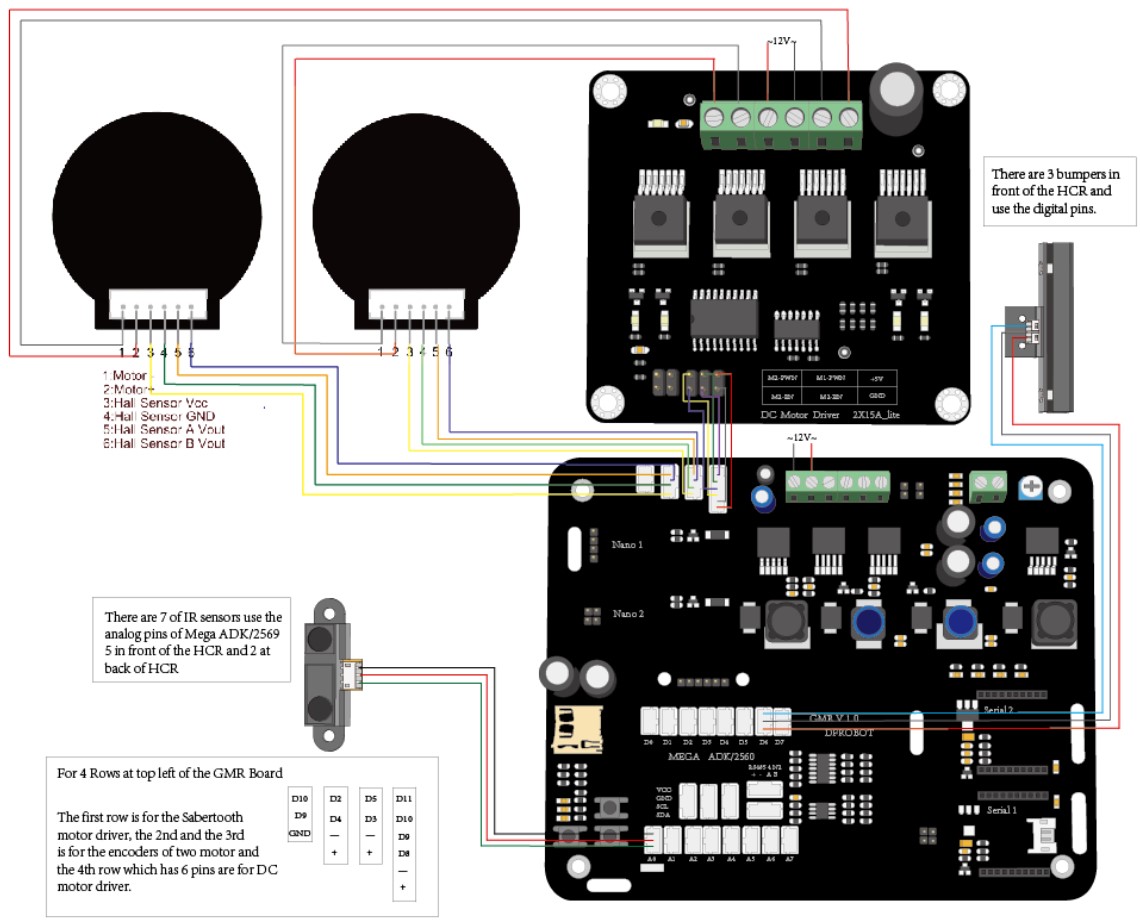

В типичной сборке GMR используют семь ИК-датчиков (Sharp или аналогичные) в нижней части шасси для обнаружения препятствий и ориентирования по поверхности (диапазон ≈10–80 см). Практически важно стабилизировать питание датчиков: рекомендуется развязывать питание через конденсаторы между VCC и GND, а при необходимости — ставить небольшие емкости и на линии данных (чтобы снизить шум и паразитные колебания сигнала).
Контактные датчики размещаются спереди и подключаются к цифровым входам. Для надёжности используйте pull-up или pull-down резисторы, а в коде реализуйте задержку (несколько миллисекунд) и хранение состояния в байтовом флаге — это экономит порты и упрощает передачу состояния между платами.
Электропитание и развязка
Проблемы с «плавающим» питанием — частая причина ложных срабатываний датчиков. На практике: большие электролитические конденсаторы на входе питания (100–470 мкФ) + локальные керамические 0,1 мкФ у каждого сенсорного модуля резко снижают шумы. Для питательного узла моторов используйте отдельный источник с достаточной токовой «резервной» способностью и диодную развязку от логики, чтобы помехи от щёток/драйверов не попадали в цифровую часть.
Интерфейсы и коммуникация
Соединение между контроллерами организовано по I²C — это удобно, но требует грамотной адресации и учёта уровня сигналов (если используются 5 В и 3,3 В модули, нужна логическая развязка или уровень). На плате присутствуют несколько I²C-шлейфов, что даёт гибкость при подключении датчиков (магнетометры, компасы, IMU) и внешних модулей связи — например, OLED, EEPROM.
Радиомодули (XBee, Bluetooth) ставят в выделенные слоты — это упрощает добавление беспроводной телеметрии и дистанционного управления. Для отладки полезно иметь отдельный UART-логику на Mega, чтобы видеть «сырые» данные с Nano.
Практический пример чтения IR
const int IR_PINS[7] = {A0, A1, A2, A3, A4, A5, A6};
float smoothVal[7] = {0};float smooth(float newVal, float alpha, float prev) {
return prev + alpha * (newVal — prev);
}void readIRs() {
for (int i=0; i<7; ++i) {
float raw = analogRead(IR_PINS[i]);
smoothVal[i] = smooth(raw, 0.1, smoothVal[i]); // alpha tuned experimentally
float dist = convertToCm(smoothVal[i]); // таблица/калибровка для конкретного датчика
publishSensor(i, dist); // шлём в Mega по I2C/Serial
}
}
Важно: подберите коэффициент сглаживания (alpha) экспериментально: слишком большой — задержка реакций, слишком маленький — шум.
Управление моторами и обратная связь
Nano, отвечающий за моторы, обычно управляет драйверами (H-мостами или специализированными драйверами шаговых/шагомоторных узлов). На плате есть выделенные разъёмы и регулировка опорного напряжения для моторов. При работе с ШИМ-управлением добавьте фильтры и защиту от обратной ЭДС (диоды, RC-снижение выбросов).
Отладка и типичные ошибки
- Шумы на питании — решается развязкой и фильтрацией.
- Ложные срабатывания bump — добавьте аппаратный pull-up и ПО-дебаунс.
- Проблемы I²C — проверьте резисторы подтяжки, уровни логики и адресацию.
- Задержки в опросе — распределите обработку: чувствительные датчики на отдельном Nano, не блокируйте чтение millis()/interrupts.
Расширение и модификации
Итого, GMR — хорошая платформа для экспериментов: добавьте энкодеры для управления скоростью, IMU для стабилизации, или ардуино-совместимый драйвер сервоприводов. Можно заменить один Nano на ESP32 для Wi-Fi/BT-функций и «перенести» часть логики в облако (телеметрия, визуализация).
GMR подойдёт сборщикам мобильных роботов, которые хотят получить быстрый старт с модульной архитектурой и готовыми интерфейсами для сенсоров и связи. Она экономит время разводки и упрощает интеграцию компонентов, но требует базовой дисциплины в развязке питания и в управлении шинами данных.
