Обленился наш брат радиолюбитель — всё больше норовит упростить себе работу, даже вот для сборки простой пищалки и то был куплен специальный радиолюбительский набор с печатной платой и всеми необходимыми деталями. В оправдание скажу, что предназначался он как учебное пособие для сына.
Итак, звучит всё это просто, но конструкция на самом деле довольно непростая и интересная. В данном генераторе есть 4 переключателя, в зависимости от положения которых можно получить 16 различных звуковых эффектов.

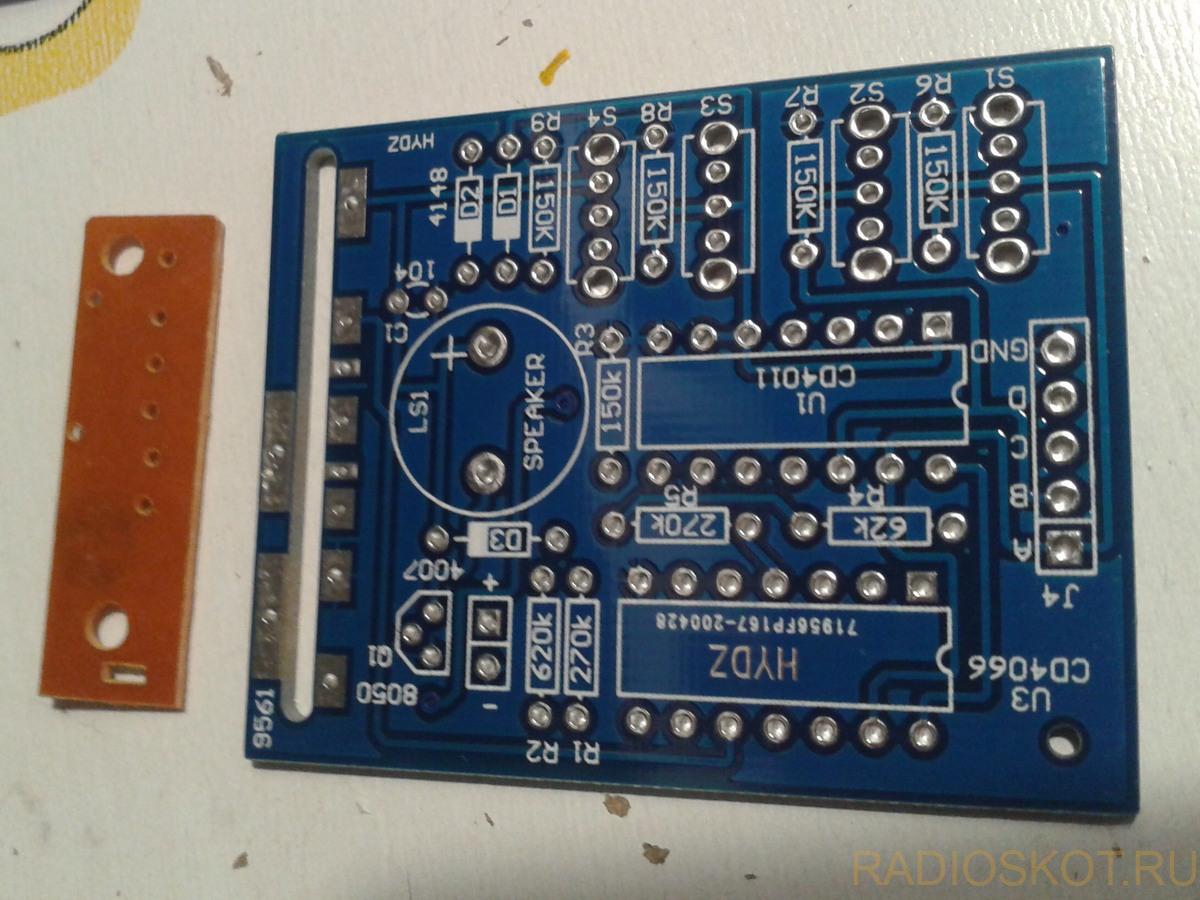

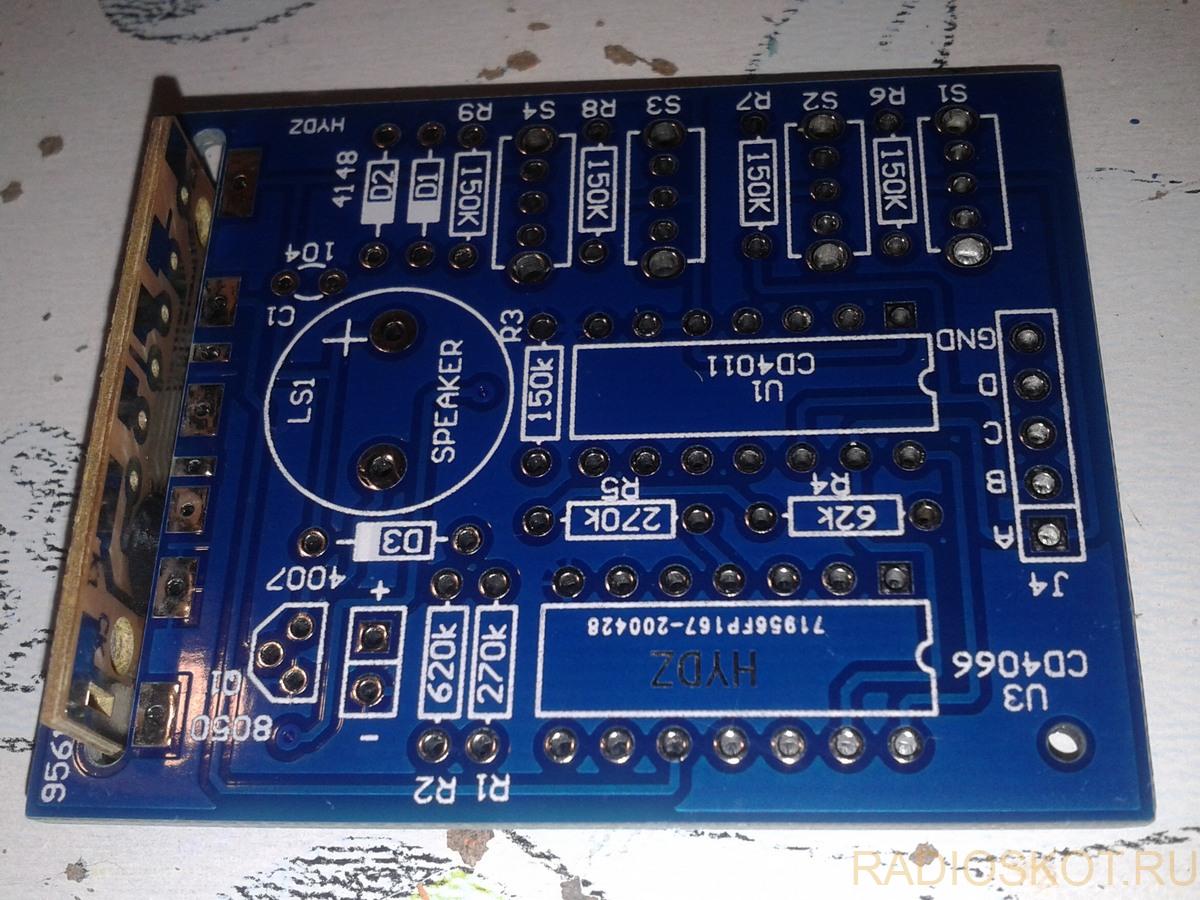

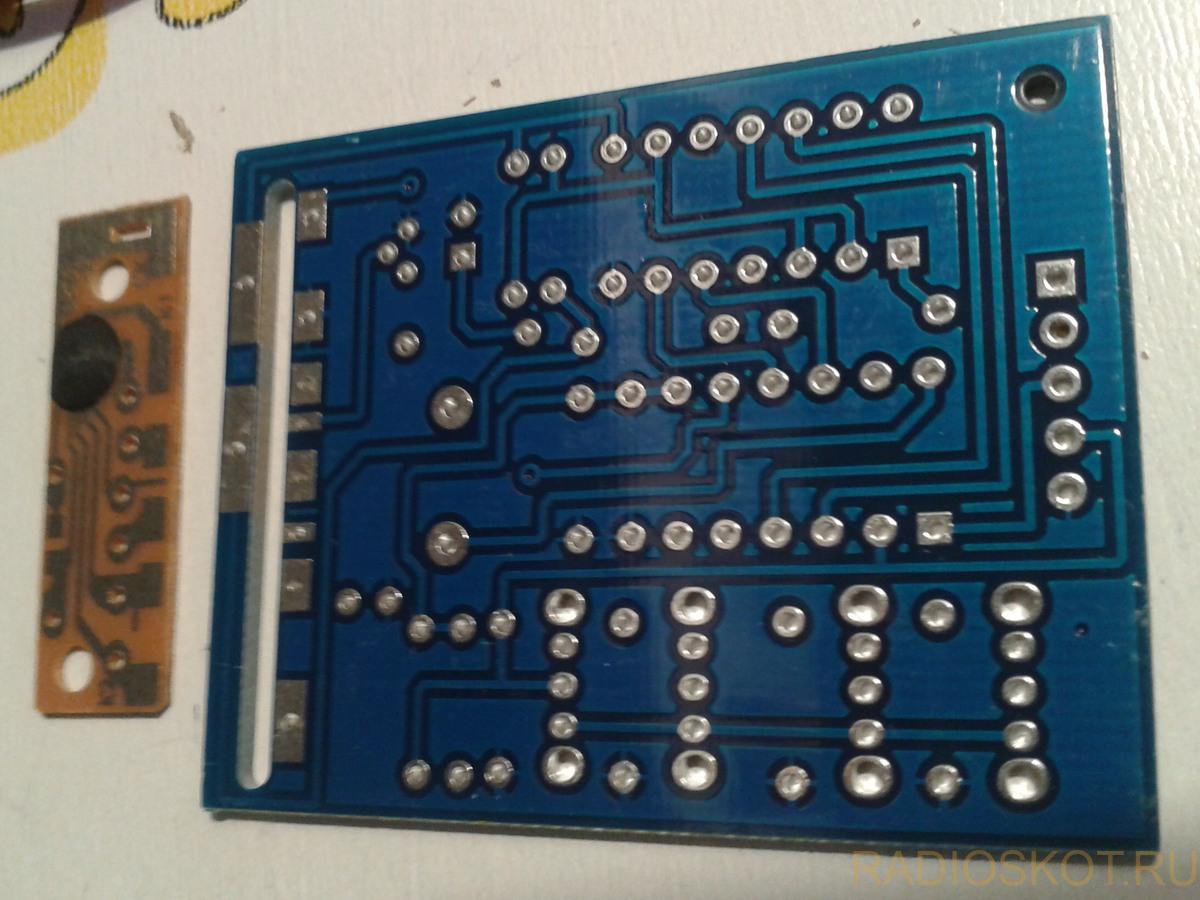

Цифровая часть схемы представленна микросхемами CD4011, CD4066 и какой-то неизвестной платкой планарного монтажа. Эту дополнительную плату нужно вставить в специальный паз на основной и припаять контактные дорожки.
Принципиальная схема генератора 16 звуковых эффектов

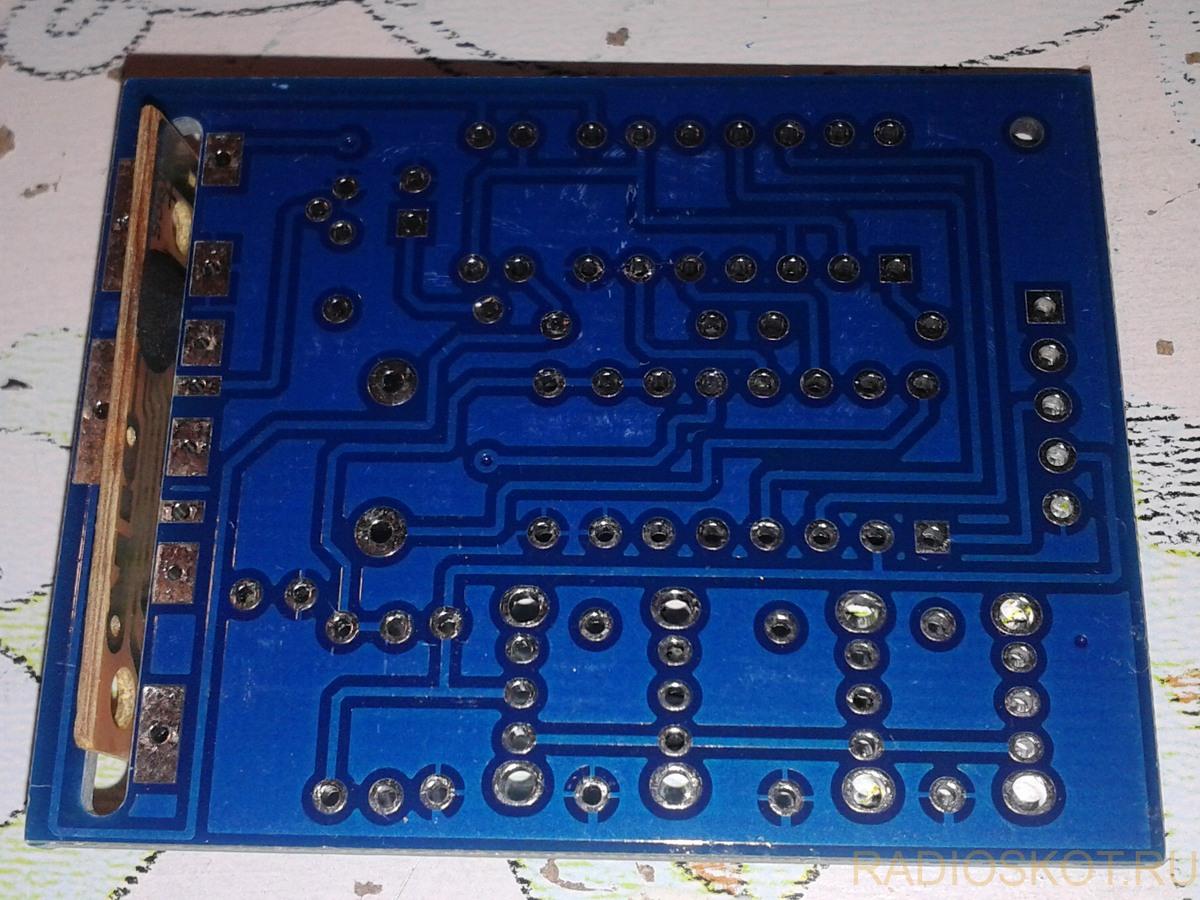

Как оказалось, плата тут двухсторонняя со сквозным лужением, так что пайка не для начинающих. Если что-то припаяется не туда — придётся немало повозиться с перепайкой.
Но долго ли, коротко ли, а в два захода генератор был собран и подключен к старому доброму тестовому блоку питанию, с полной уверенностью что конструкция не запустится с первого раза.
Какого же было наше удивление, когда собранная не самым аккуратным образом плата сразу заработала! Питание, кстати, 5 В на 200 мА, от литиевого аккумулятора 18650 тоже исправно работало. Минимальное напряжение для неё чуть менее 3-х вольт.
Также можно заменить бузер на полноценный динамик — звук станет громче и чище. Различные комбинации четырёх ползунковых переключателей создавали действительно необычные и прикольные эффекты звучания — и полицейская сирена, и щебетание, и много чего ещё. В общем спаяйте сами и послушайте.
